４－１　探査仕様
屈折法地震探査は、反射法地震探査測線で展開した全チャンネル（６１２チャンネル）を利用して、測線上の３点及び測線南端から約３．４ｋｍ離れたオフセット点の計４点で発震を行った。反射法地震探査に比べ展開長が長く、微弱なエネルギーをできるだけ遠方まで記録するために、ノイズレベルの低い夜間（１２月１７日の夜間から翌朝）に作業を行った。

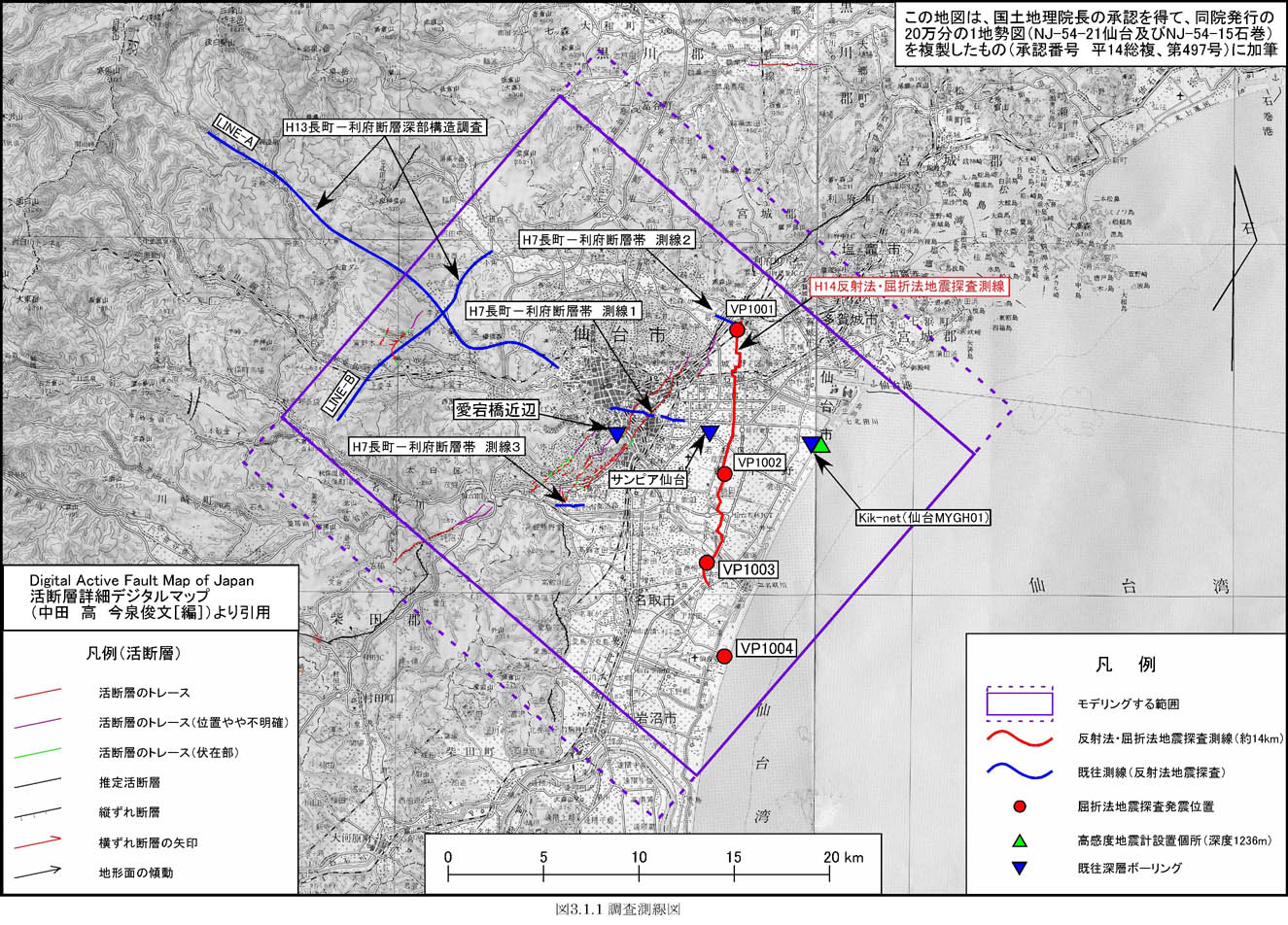

発震点はいずれも周りに民家のない舗装道路上に設置し、①ＶＰ１００１：測線の北端付近Ｌｏｃ．８の農道上、②ＶＰ１００２：測線中央部付近Ｌｏｃ．３４３の農道上、③ＶＰ１００３：測線の北端付近Ｌｏｃ．５６５の舗装道路上、④ＶＰ１００４：測線南端から３．４ｋｍ南の名取市下増田台林の農道上、の４箇所（図３－１－１参照）を設定した。

屈折法地震探査の調査仕様のうち、スイープ周波数は６～４０Ｈｚ、スイープ回数はＶＰ１００１，ＶＰ１００３，ＶＰ１００４では１００回、測線中央部のＶＰ１００２では５０回である。スイープ長，バイブロサイス台数などその他の仕様は反射法の場合と同じである。

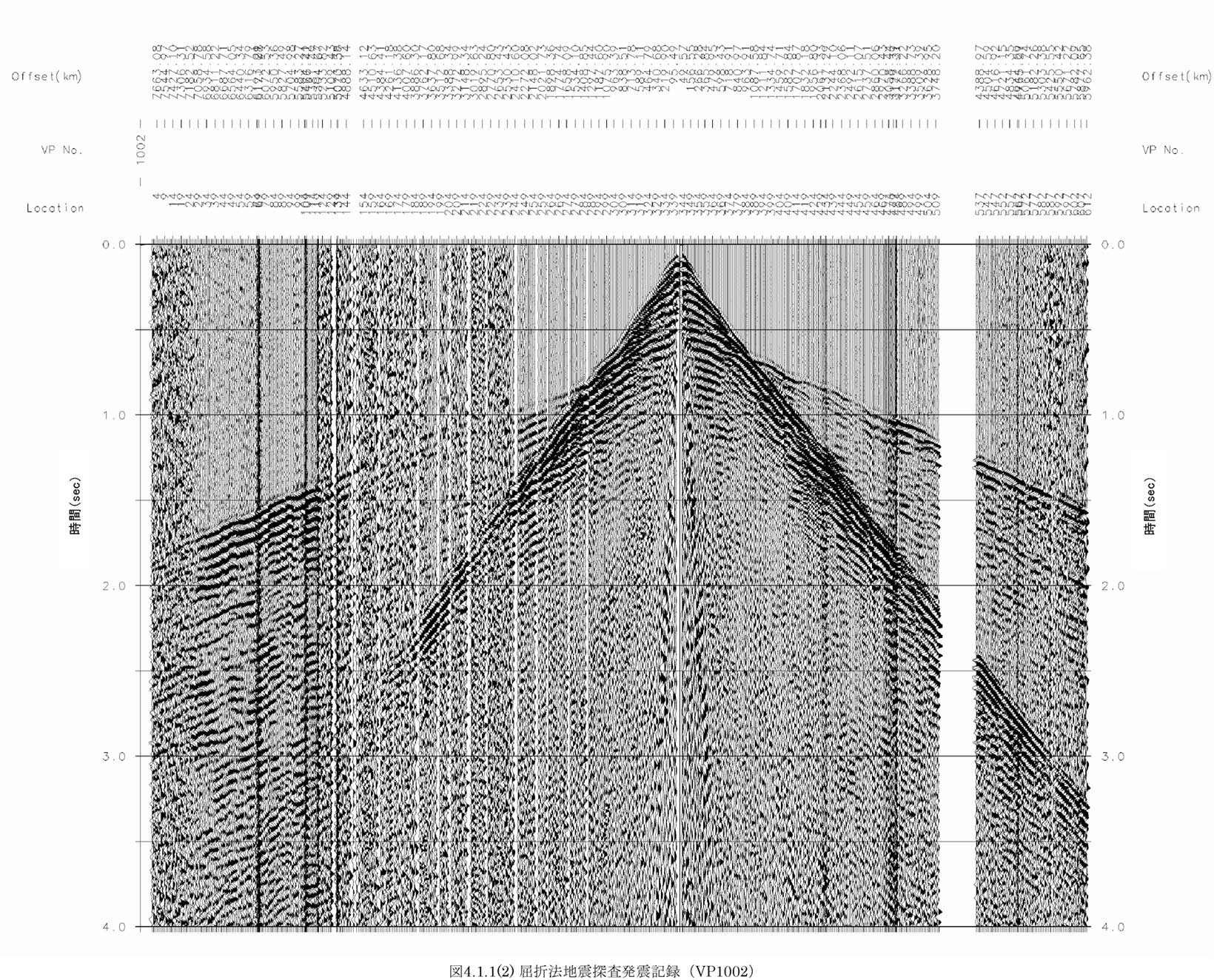

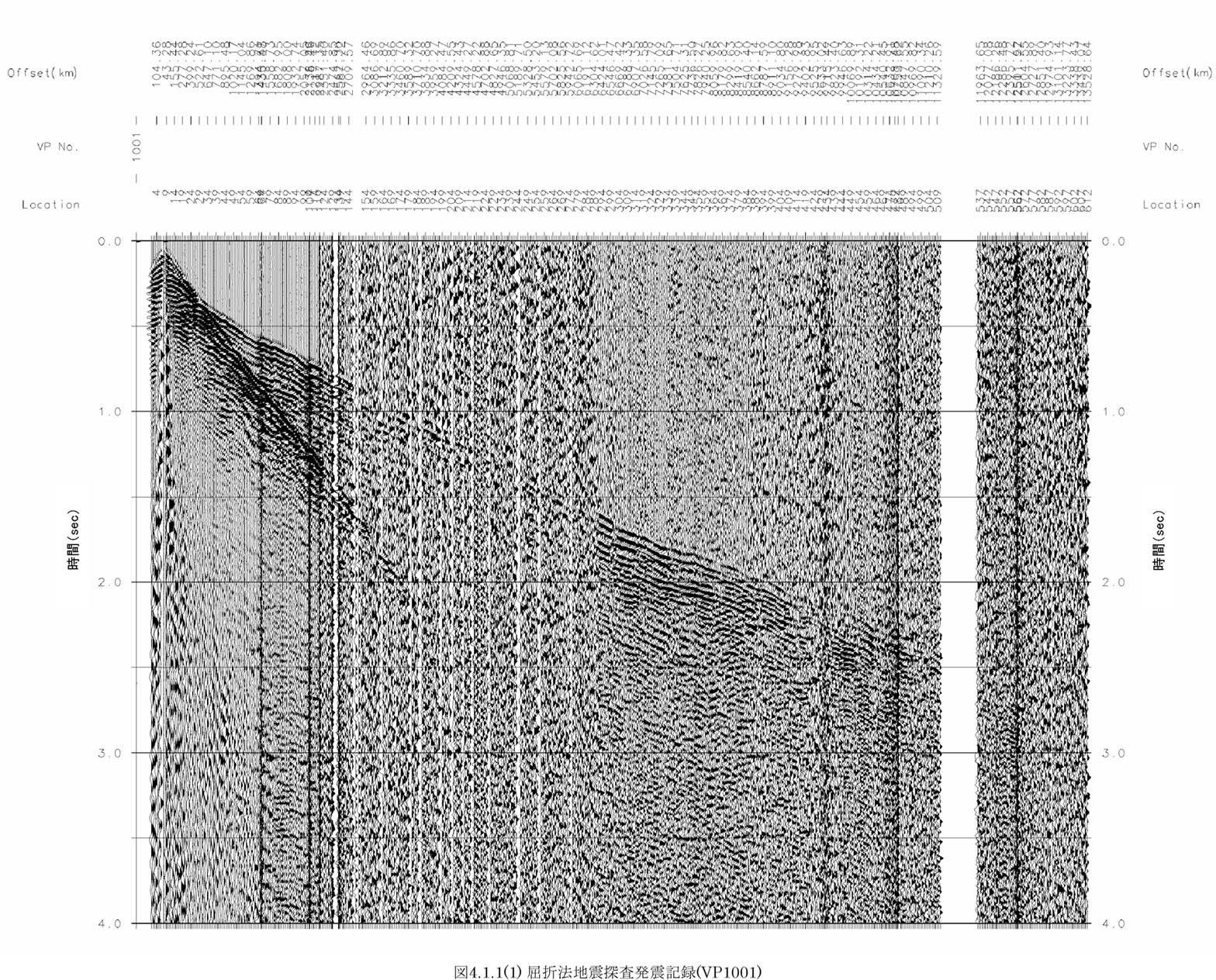

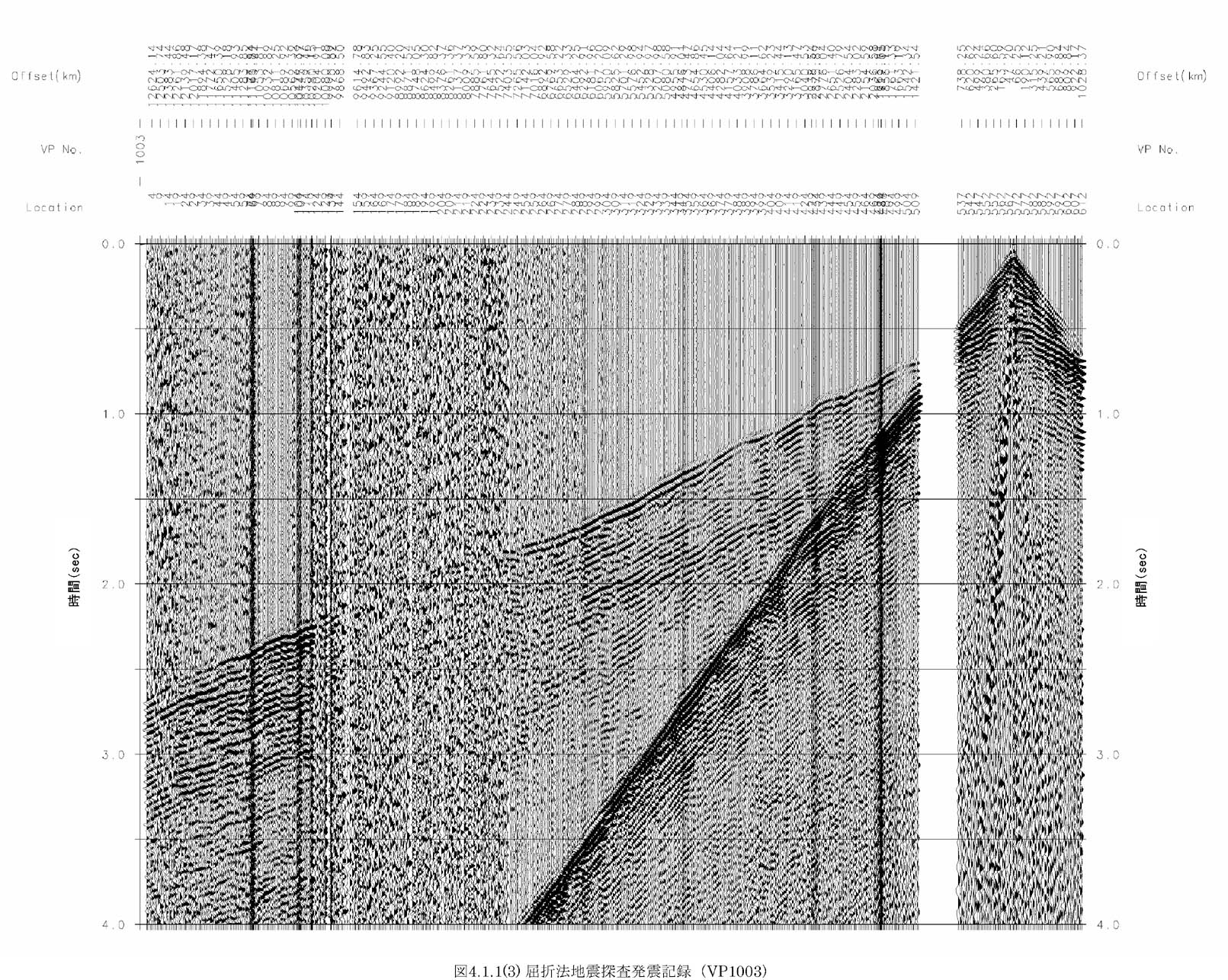

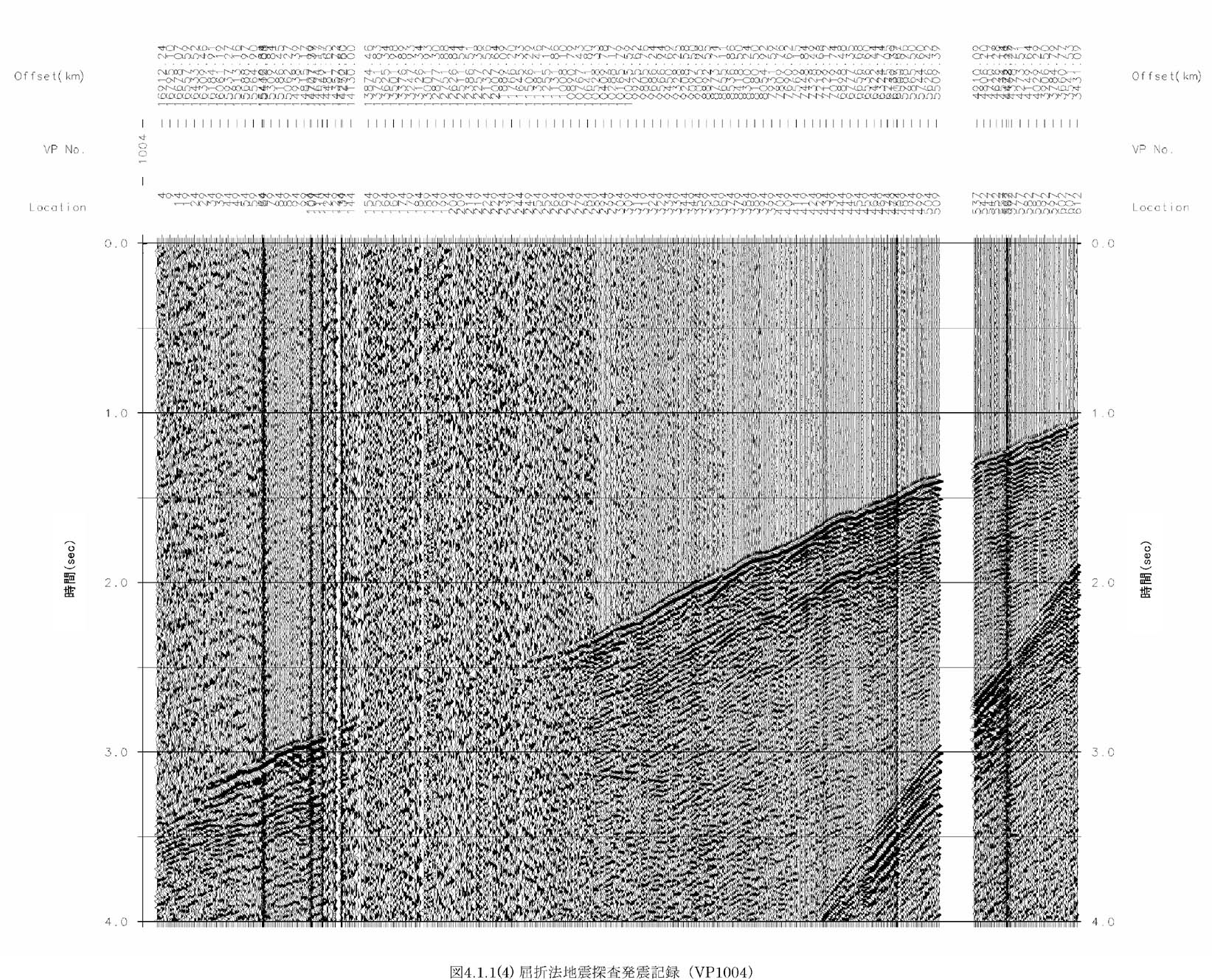

図４－１－１－１、図４－１－１－２、図４－１－１－３、図４－１－１－４は４点の発震点それぞれの発震記録を示す。どの発震記録でも測線北側の市街地（ＲＰ１４０～２８５）ではノイズレベルが高くなっているため、初動が不明瞭になっているものの、おおむね測線全体にわたって初動を追跡することができる。
