探査結果は通常の表示方法の他に、深度断面図の相対振幅強度をカラーで表示した断面を作成した。

　相対振幅強度とは、断面の各トレースの振幅をその大きさに応じた色で表示したものである。通常の表示では、大きい振幅は隣のトレ−スの上に描かれるため細部が不明瞭となるが、この表示では細部が明瞭となり、また負の振幅も情報として得られる。なお、この相対振幅強度表示深度断面図は、この位相データのうち零位相に近い部分を黒線で示し、上記の相対振幅強度と併せて表示してある。

作成した断面図は以下の通りである。

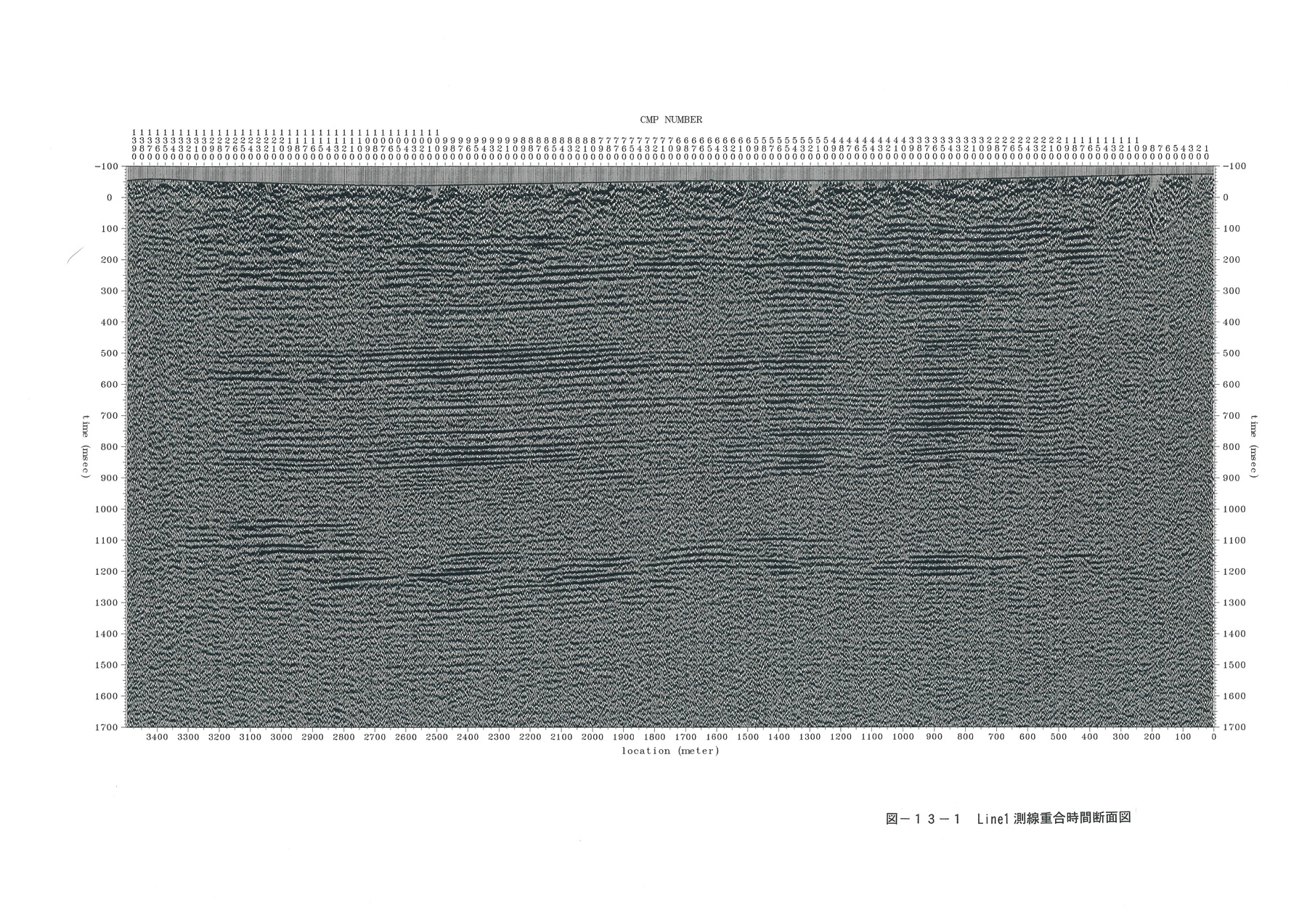

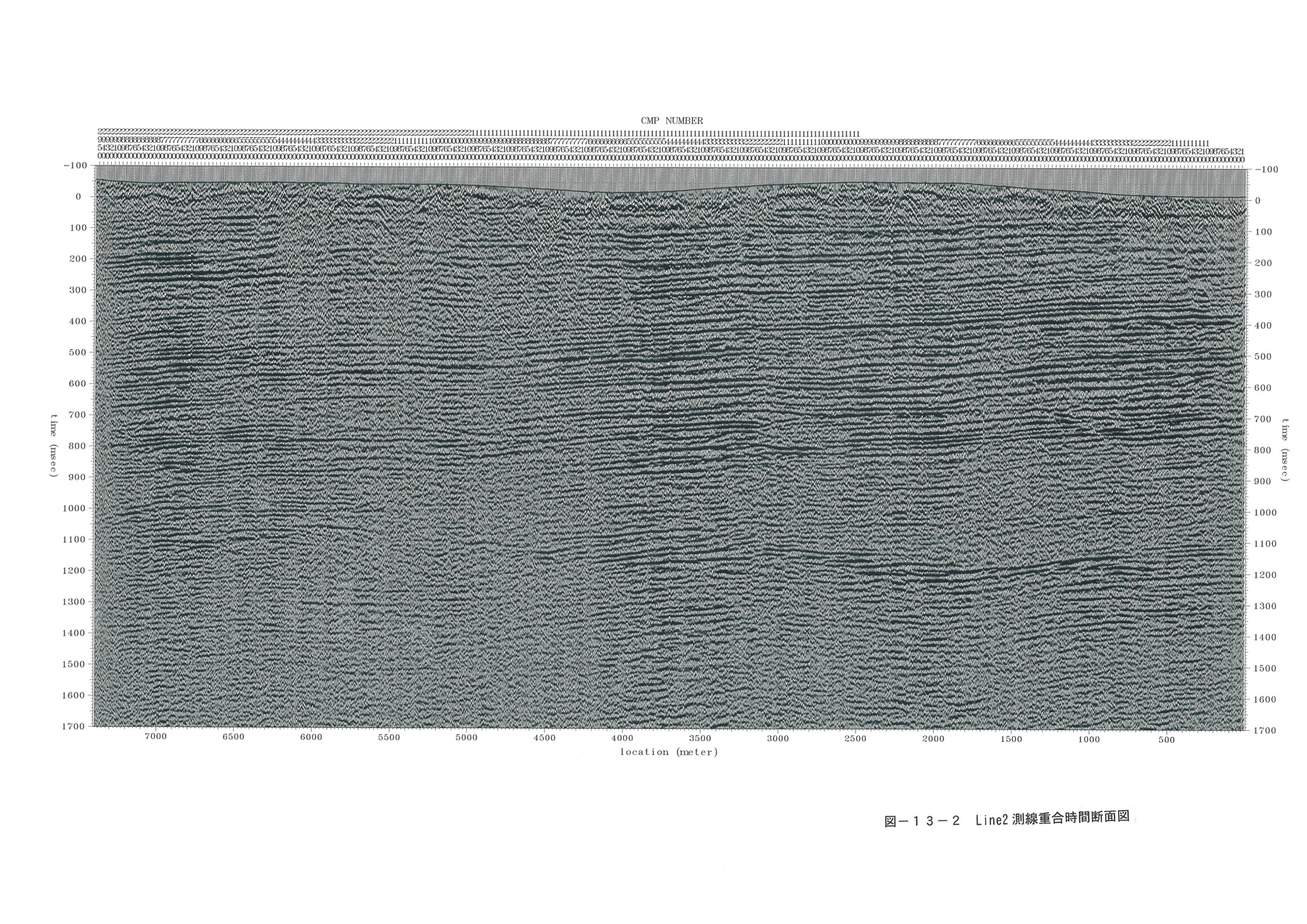

　　図−１３−１、２　重合後時間断面図

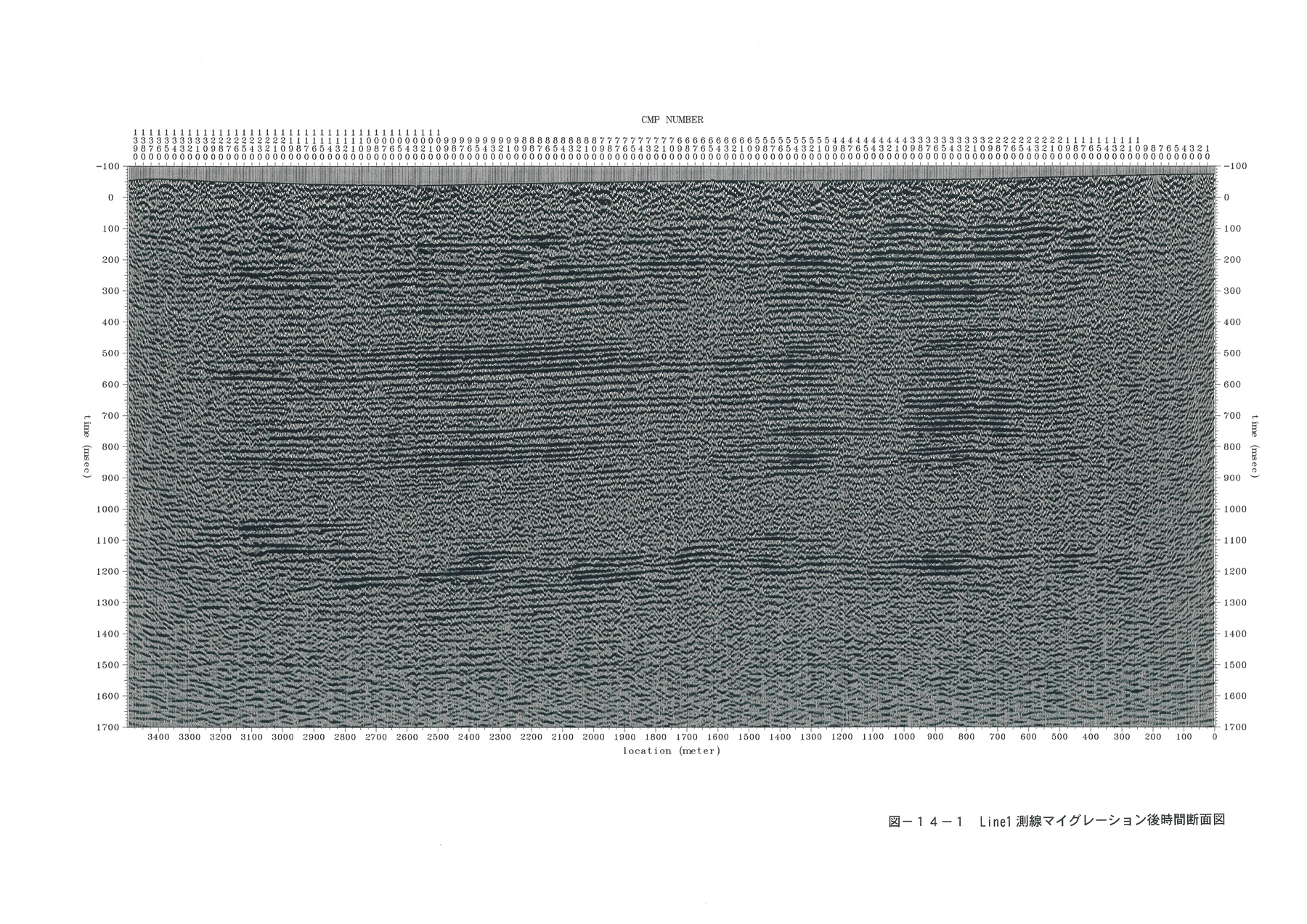

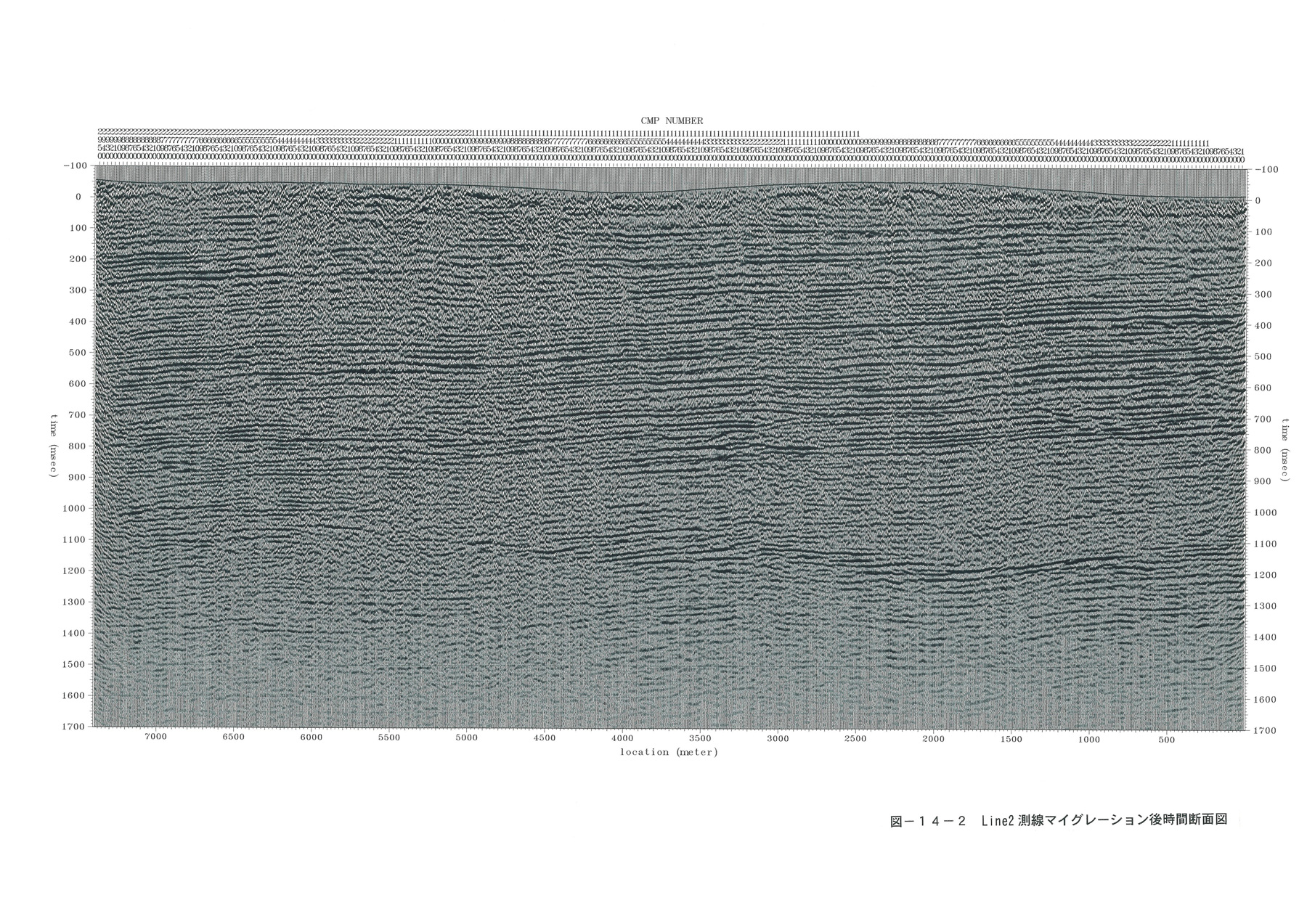

　　図−１４−１、２　マイグレーション後時間断面図

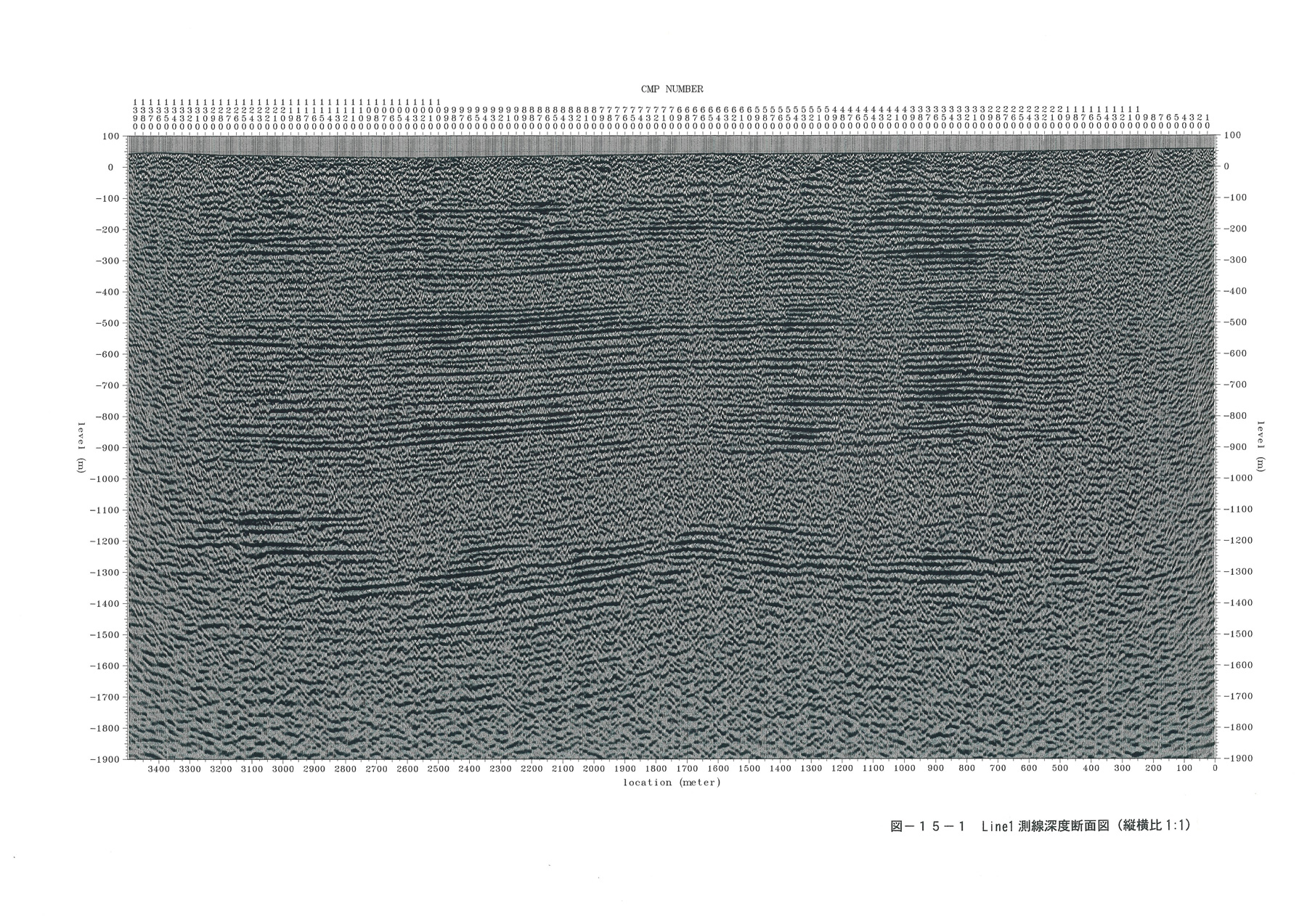

　　図−１５−１　　Ｌｉｎｅ１測線深度断面図（縦横比　１：１）

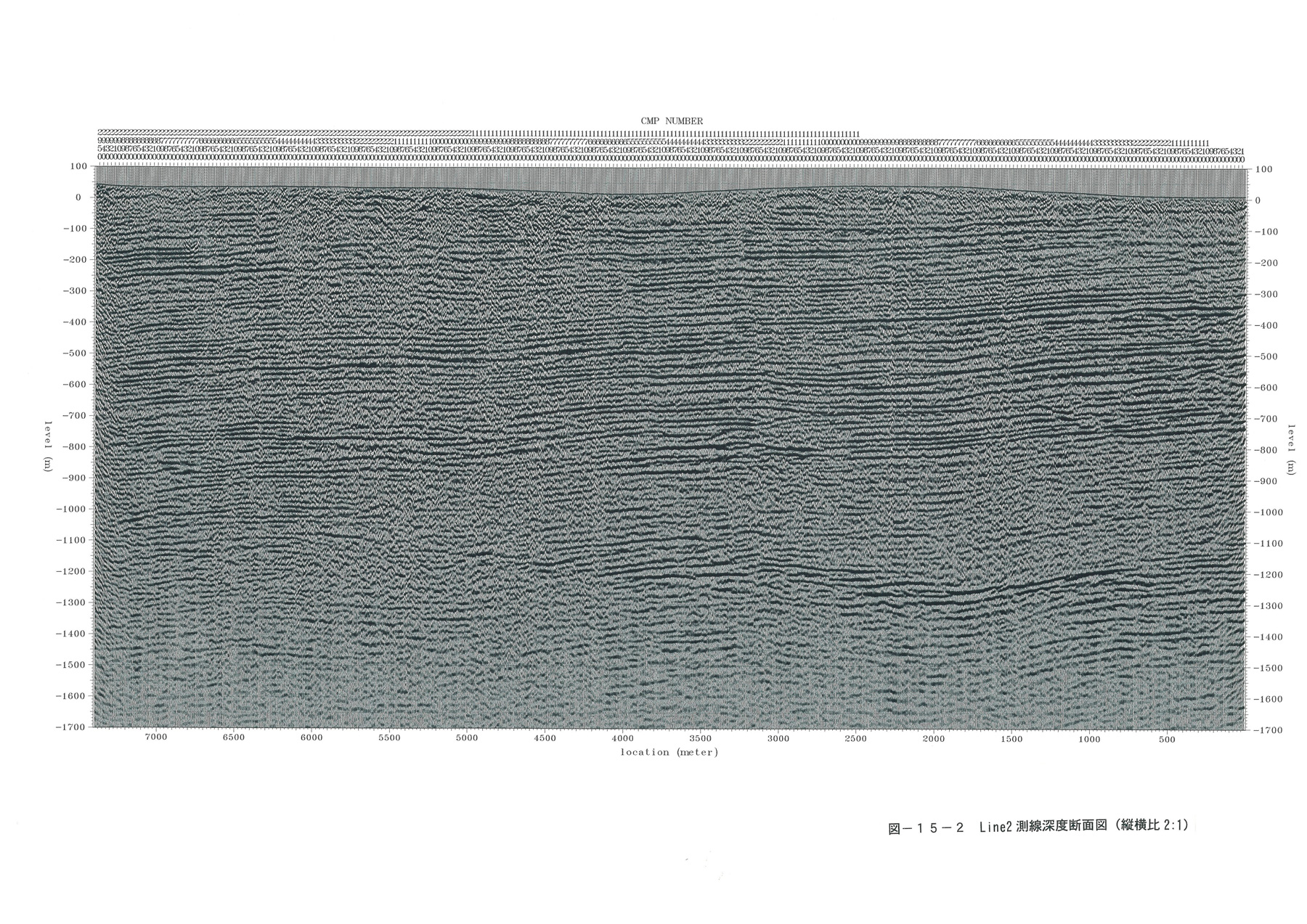

　　図−１５−２　　Ｌｉｎｅ２測線深度断面図（縦横比　２：１）

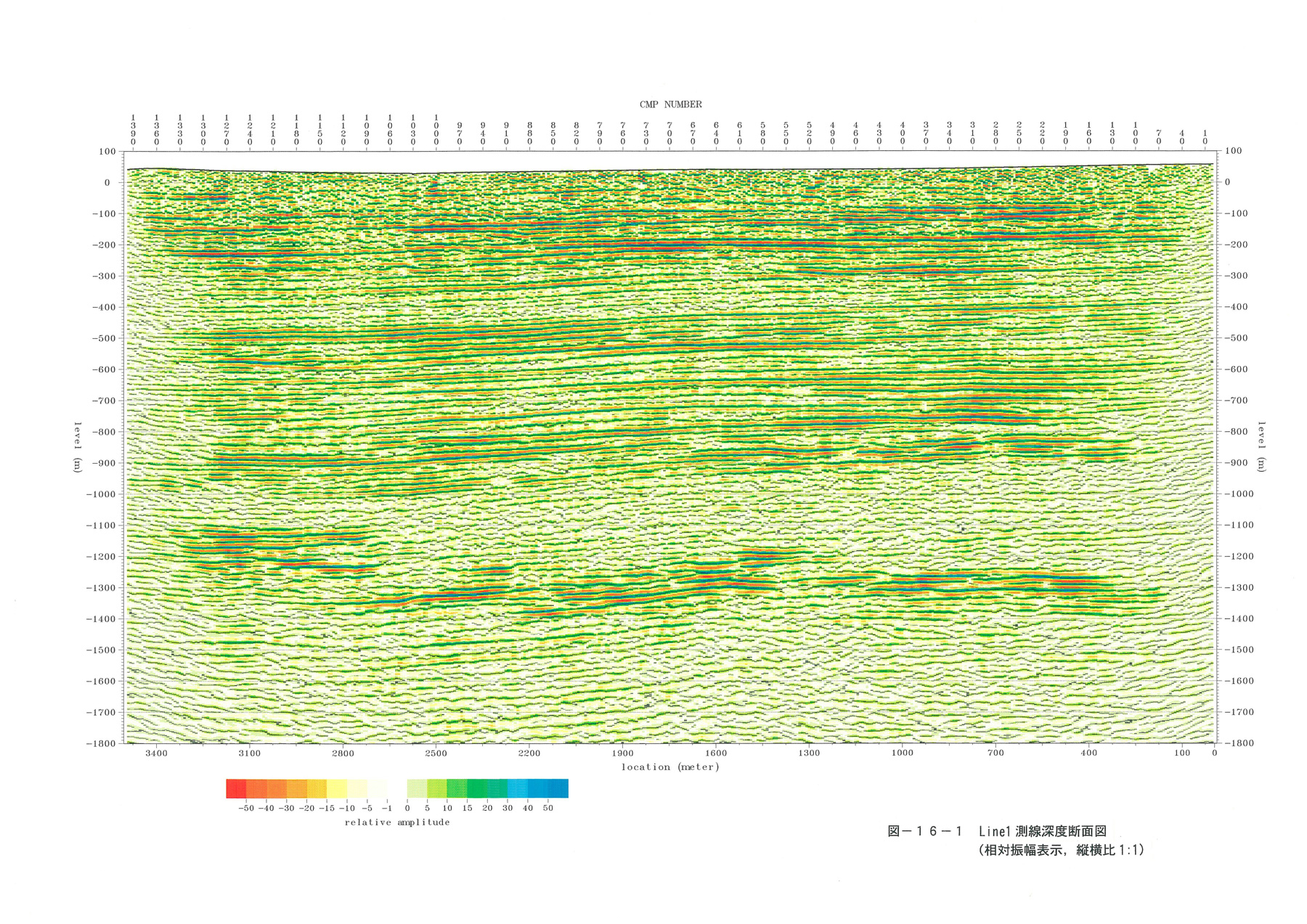

　　図−１６−１　　Ｌｉｎｅ１測線深度断面図
　　　　　　　　　　　（相対振幅強度表示＋零位相表示；縦横比　１：１）

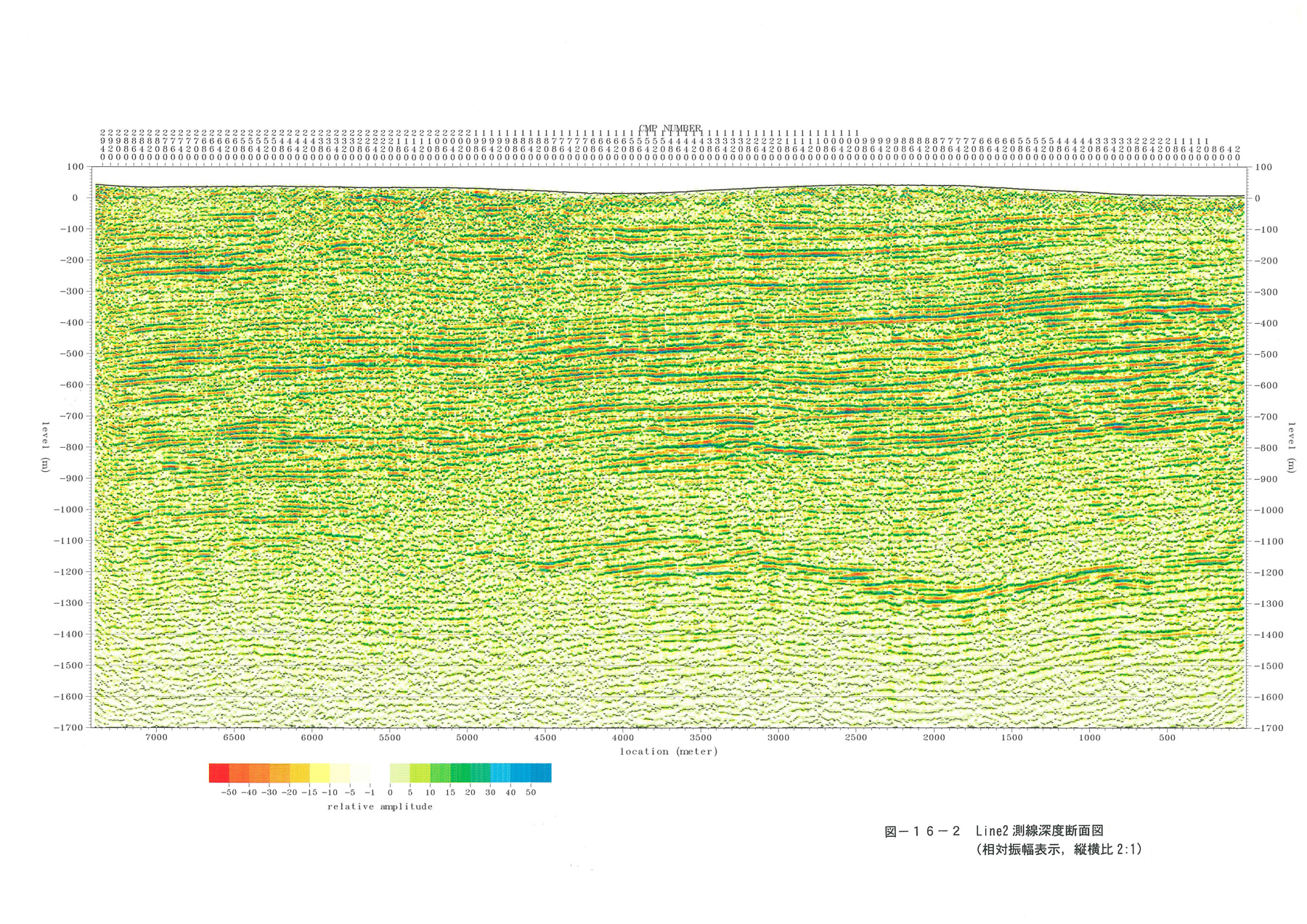

　　図−１６−２　　Ｌｉｎｅ２測線深度断面図
　　　　　　　　　　　（相対振幅強度表示＋零位相表示；縦横比　２：１）

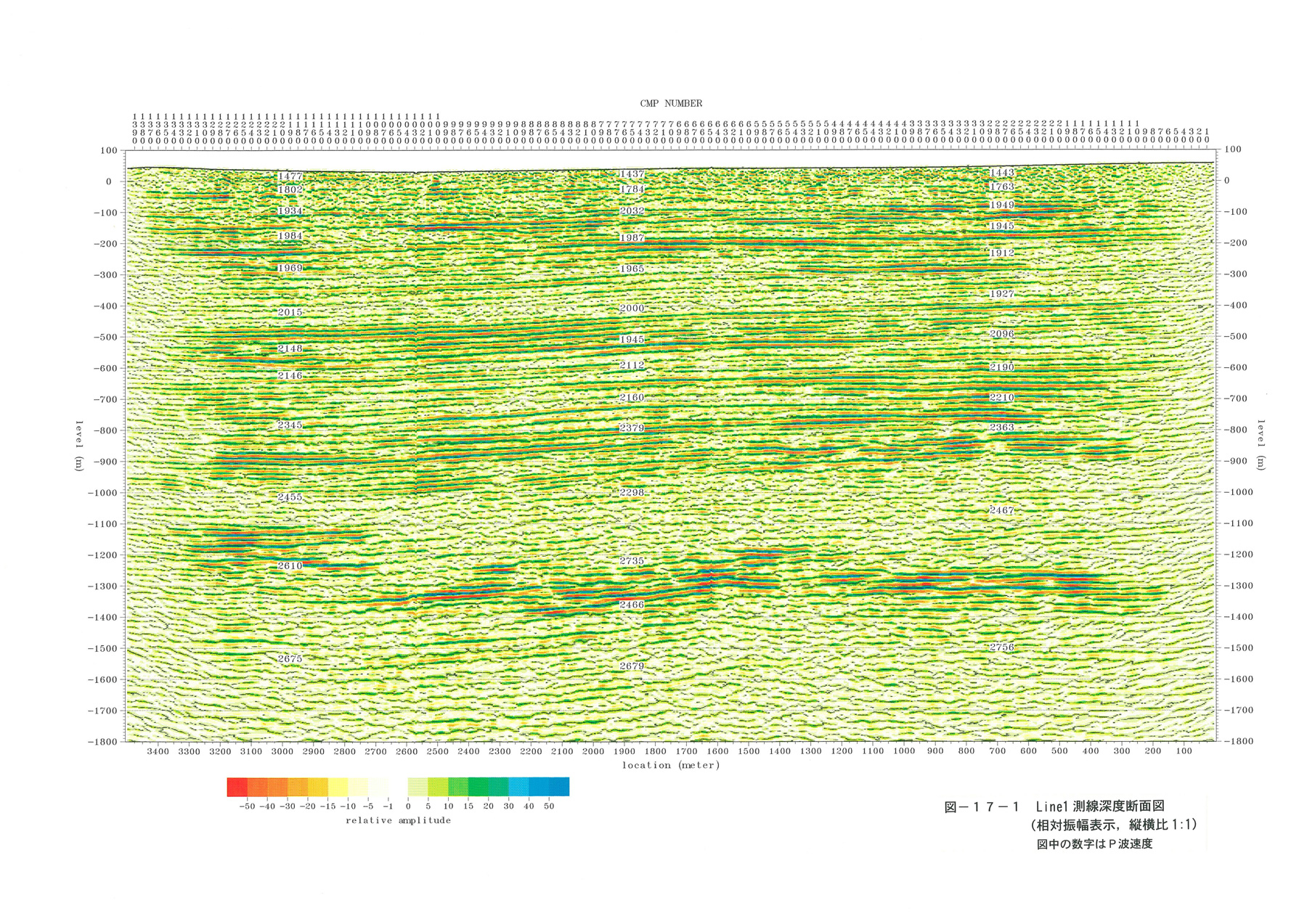

　　図−１７−１　　Ｌｉｎｅ１測線深度断面図
　　　　　　　　　　　（相対振幅強度表示＋零位相表示＋Ｐ波速度；縦横比　１：１）

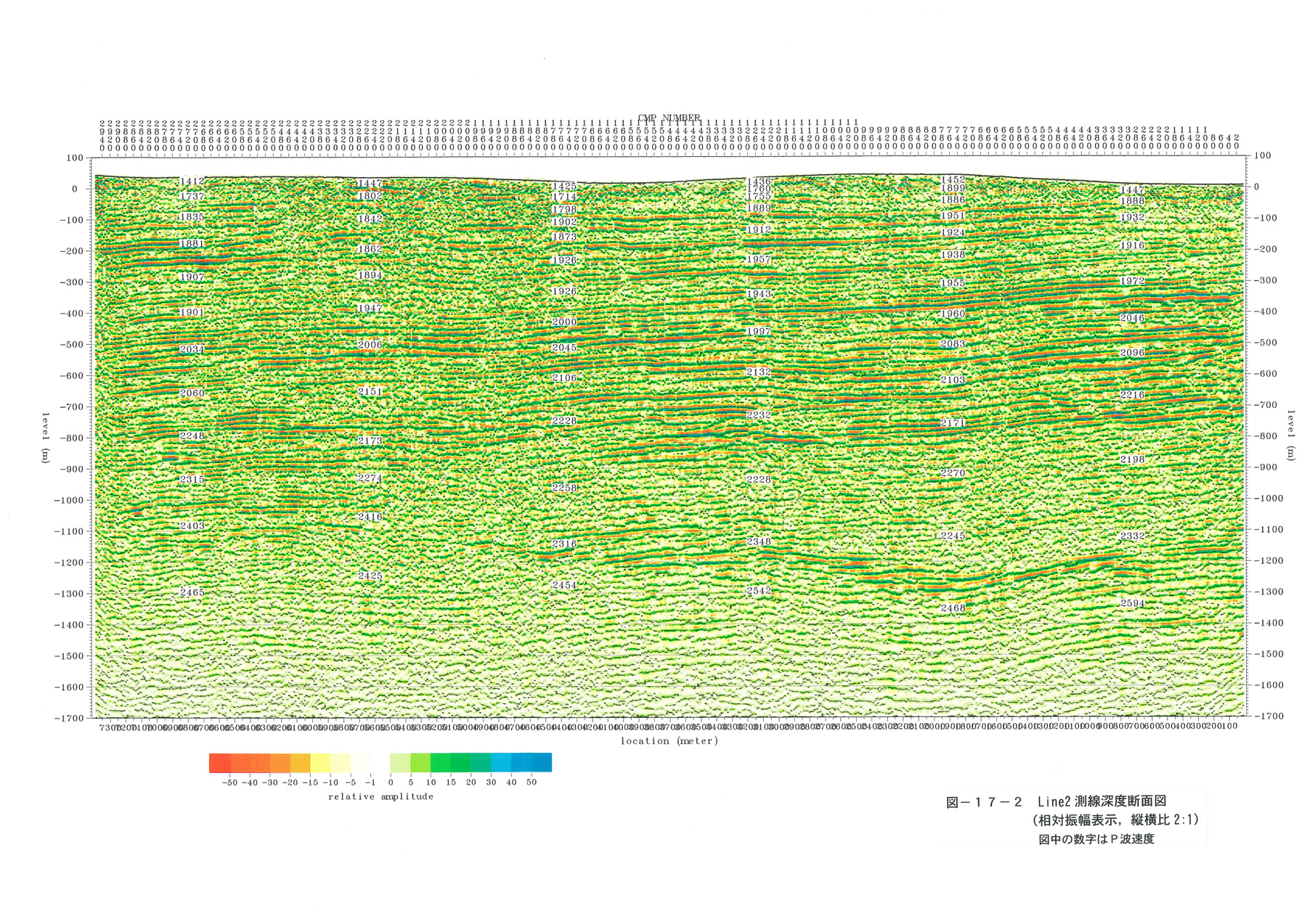

　　図−１７−２　　Ｌｉｎｅ２測線深度断面図
　　　　　　　　　　　（相対振幅強度表示＋零位相表示＋Ｐ波速度；縦横比　２：１）
