以上（３．２〜５）の波形処理結果を、次の１００％断面図（１重合断面図）で示す。なお、図−１０および図−１１はそれぞれＬｉｎｅ１測線およびＬｉｎｅ２測線の１００％断面である。

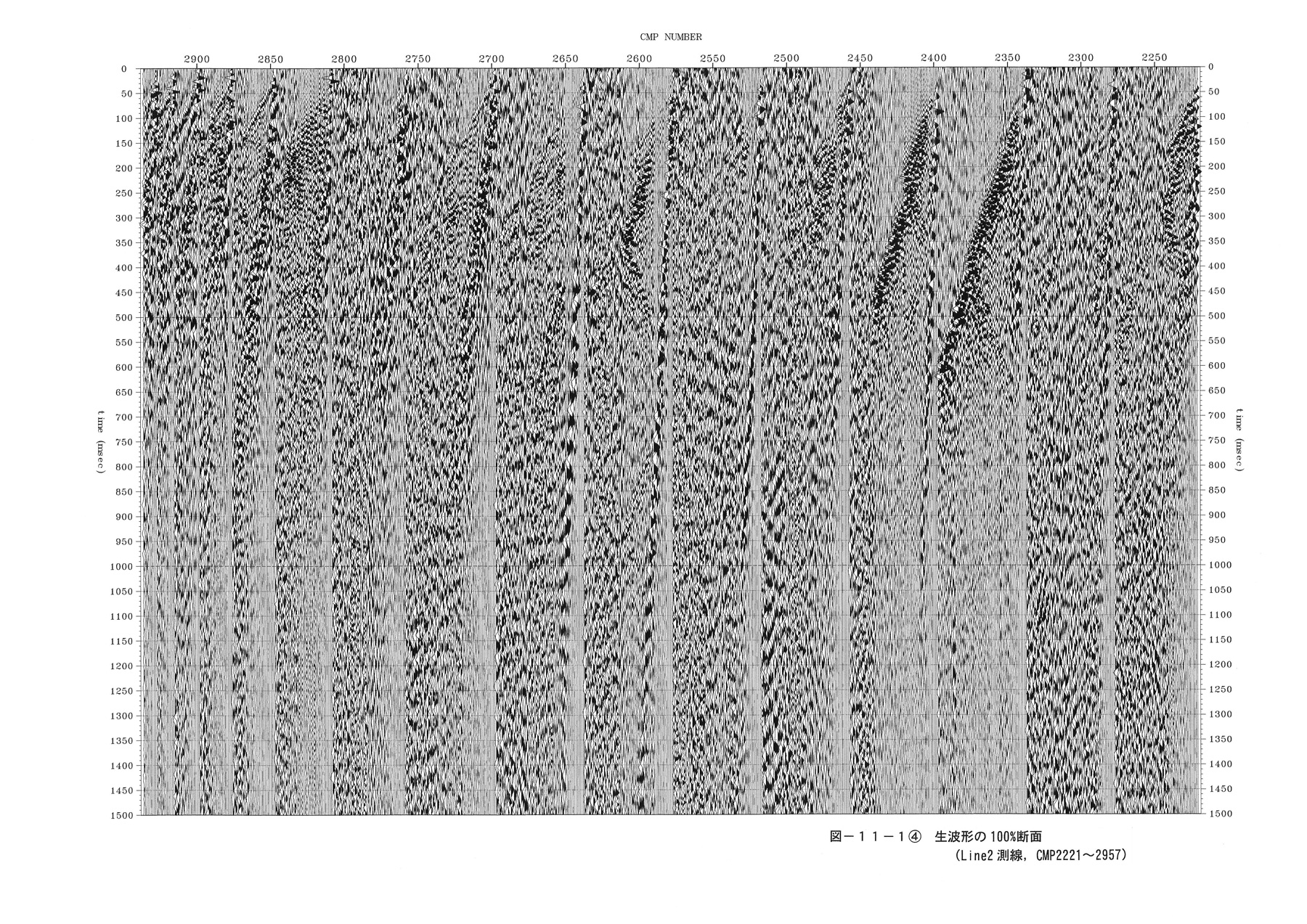

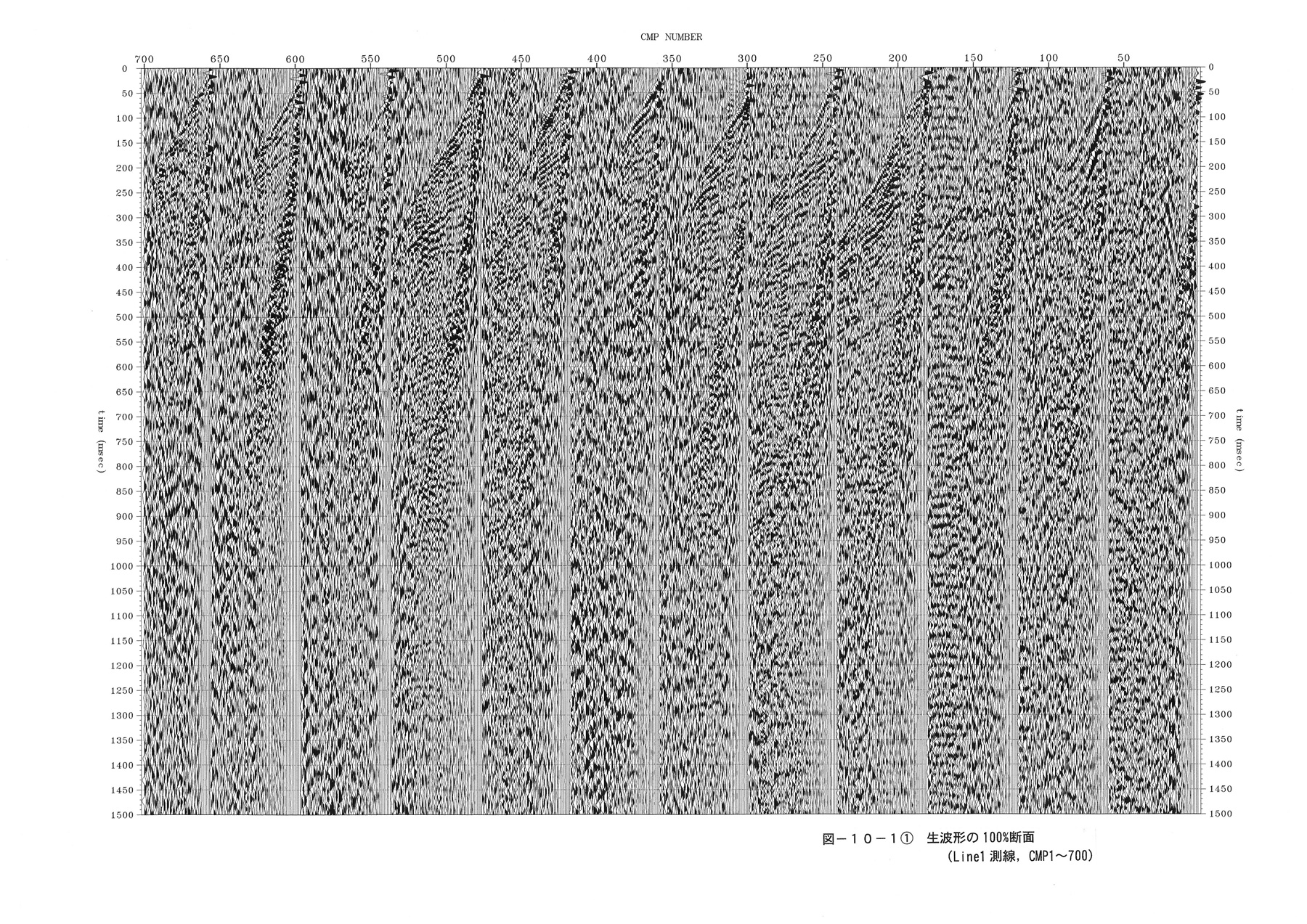

　　観測記録の１００％断面図
　　　図−１０−１、１０−１

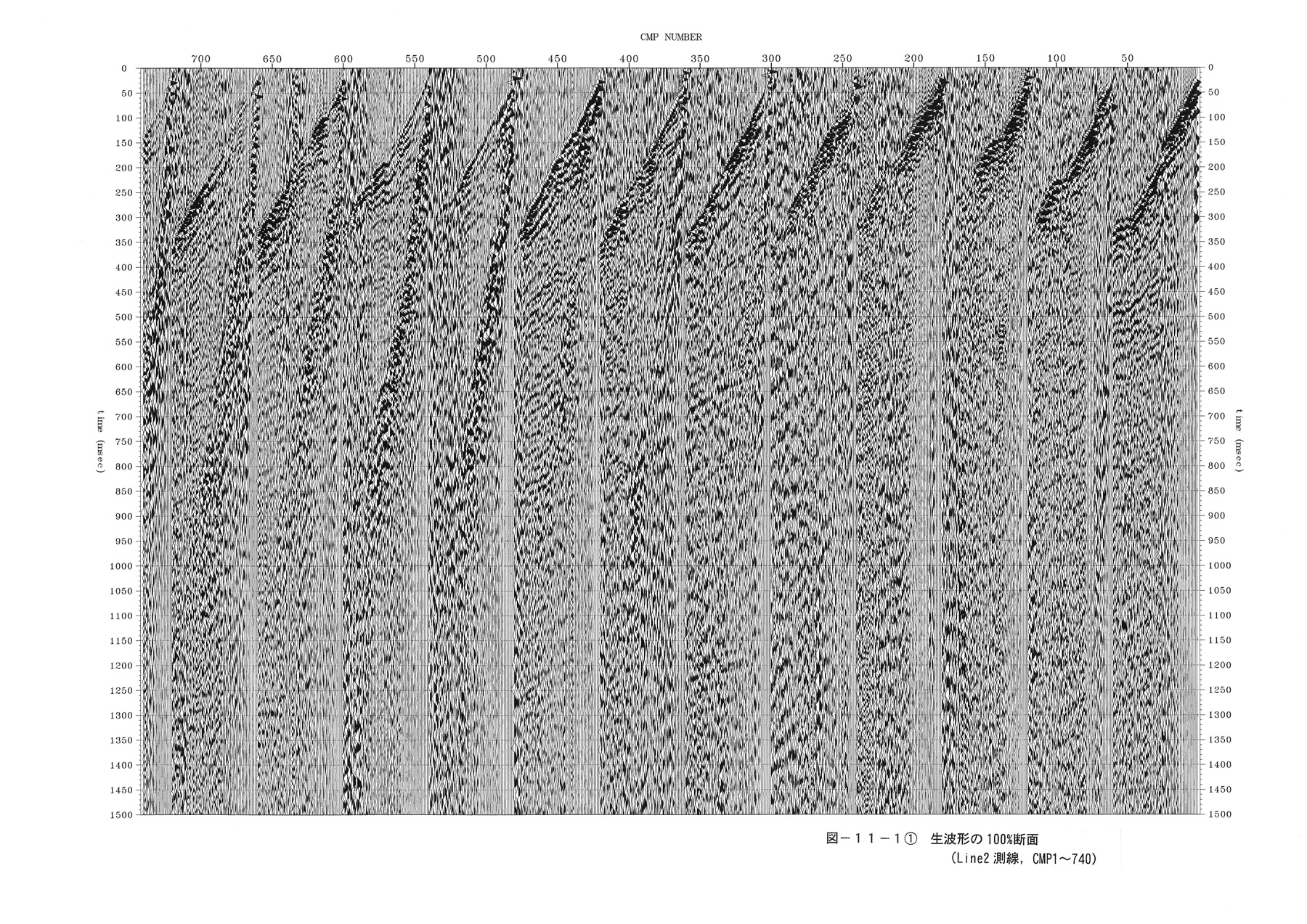

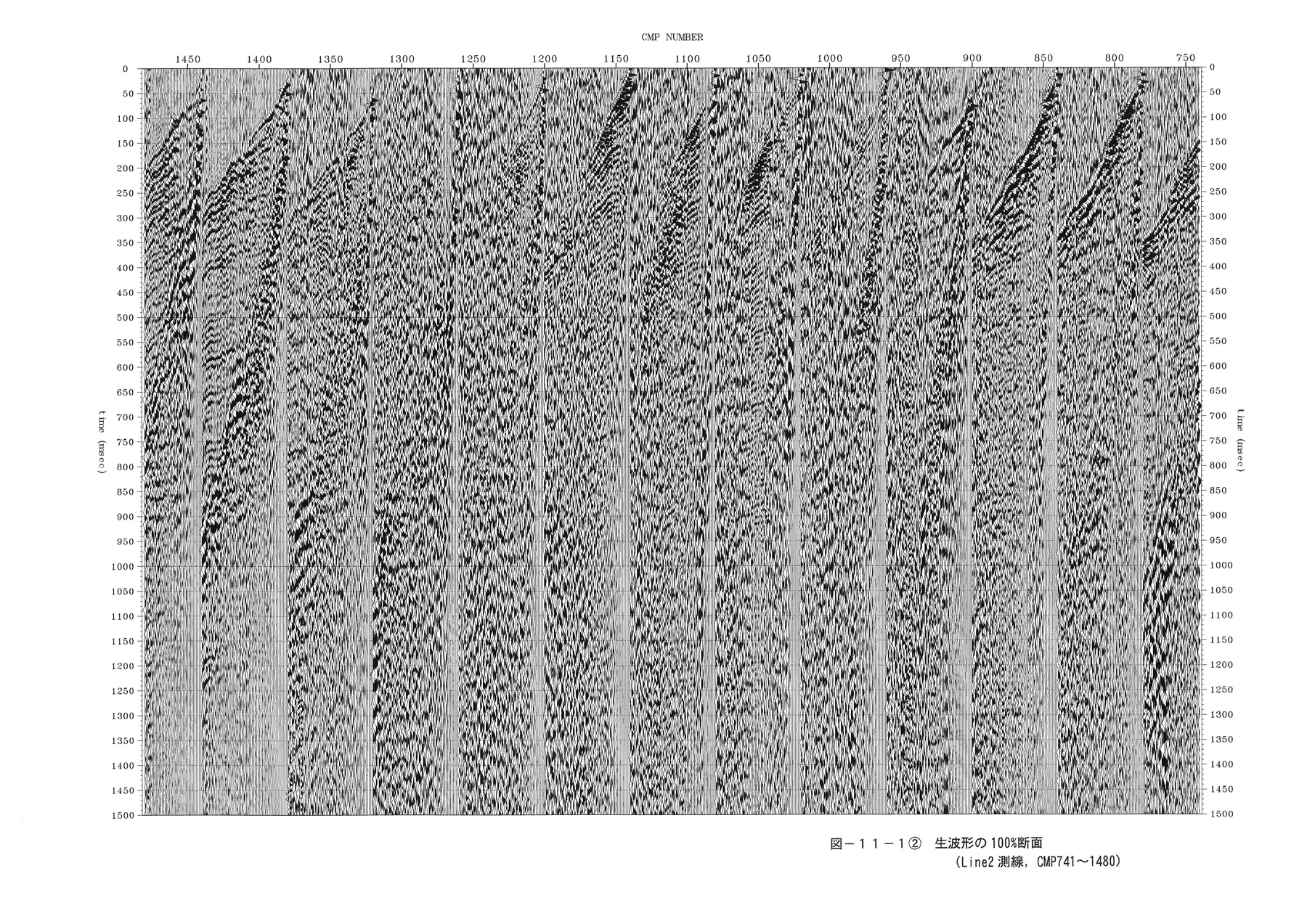

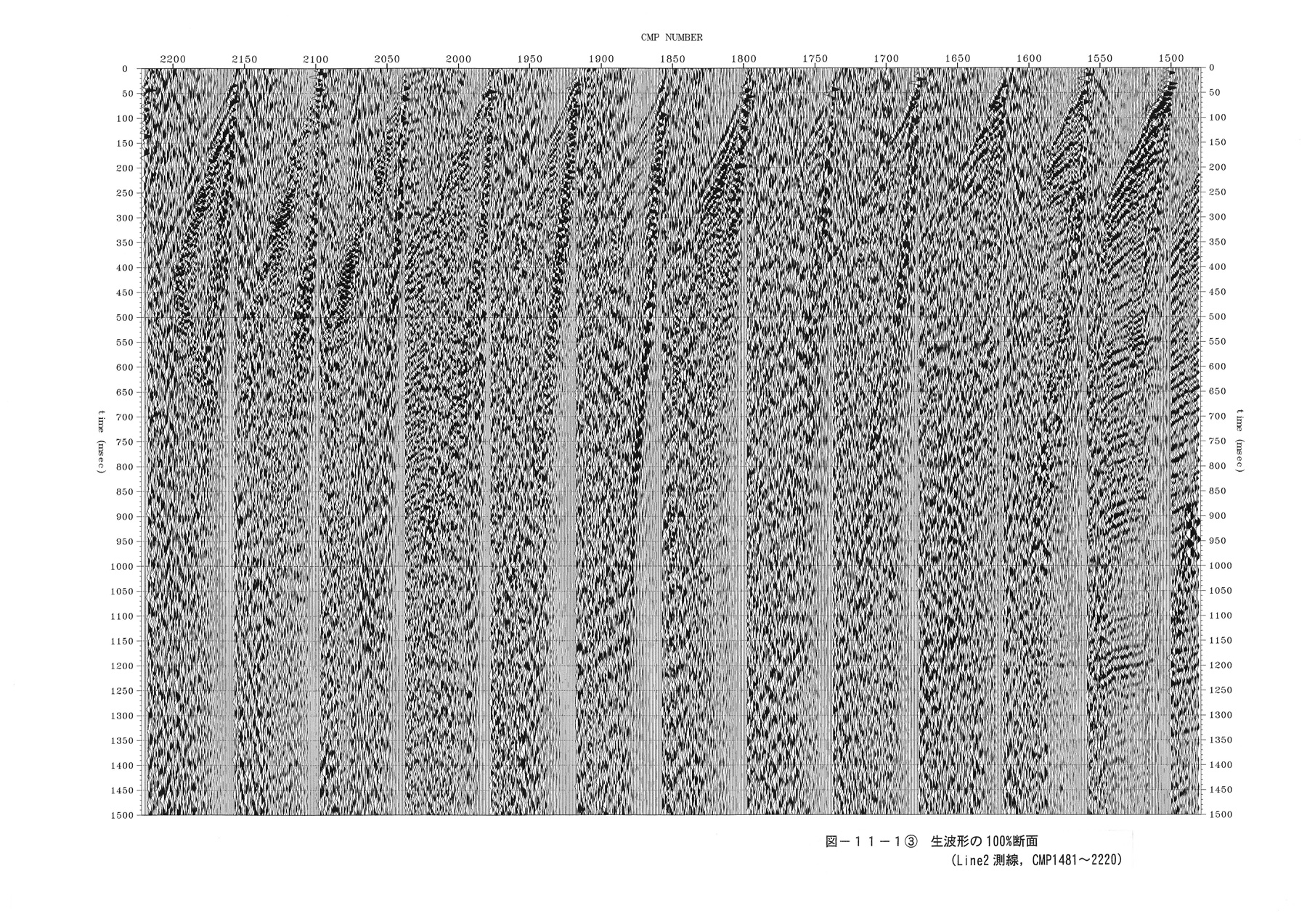

　　　図−１１−１、１１−１、１１−１、１１−１

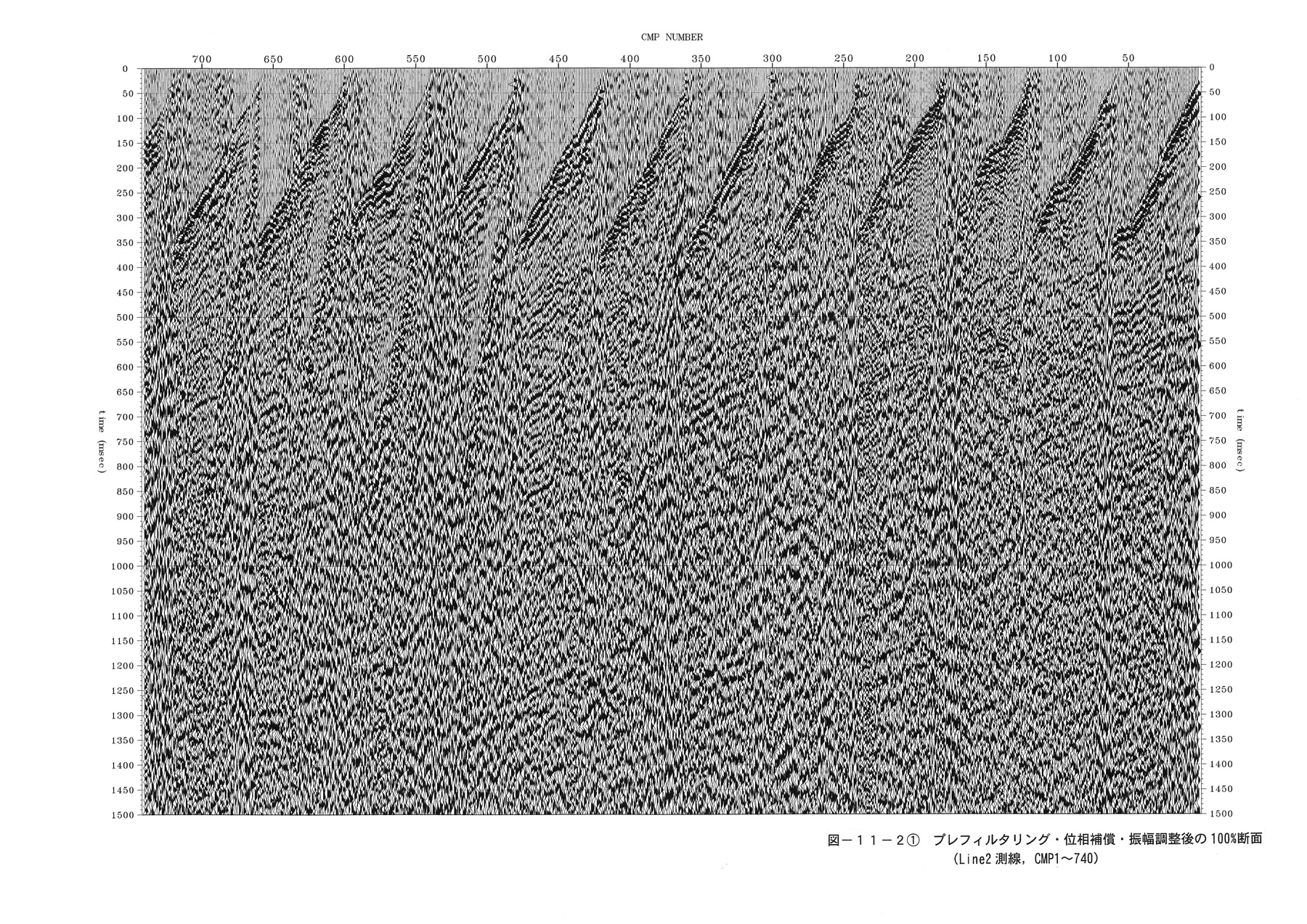

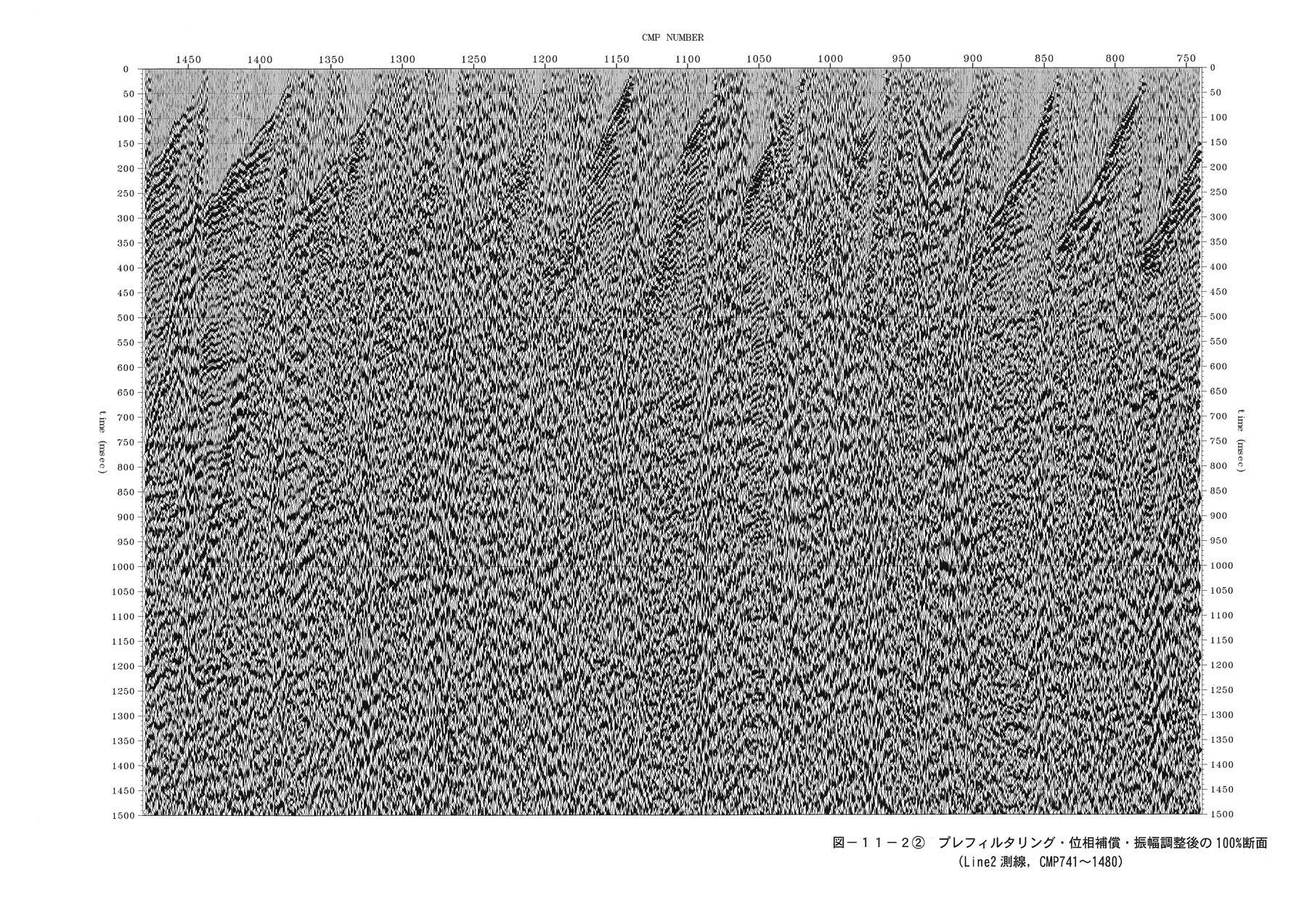

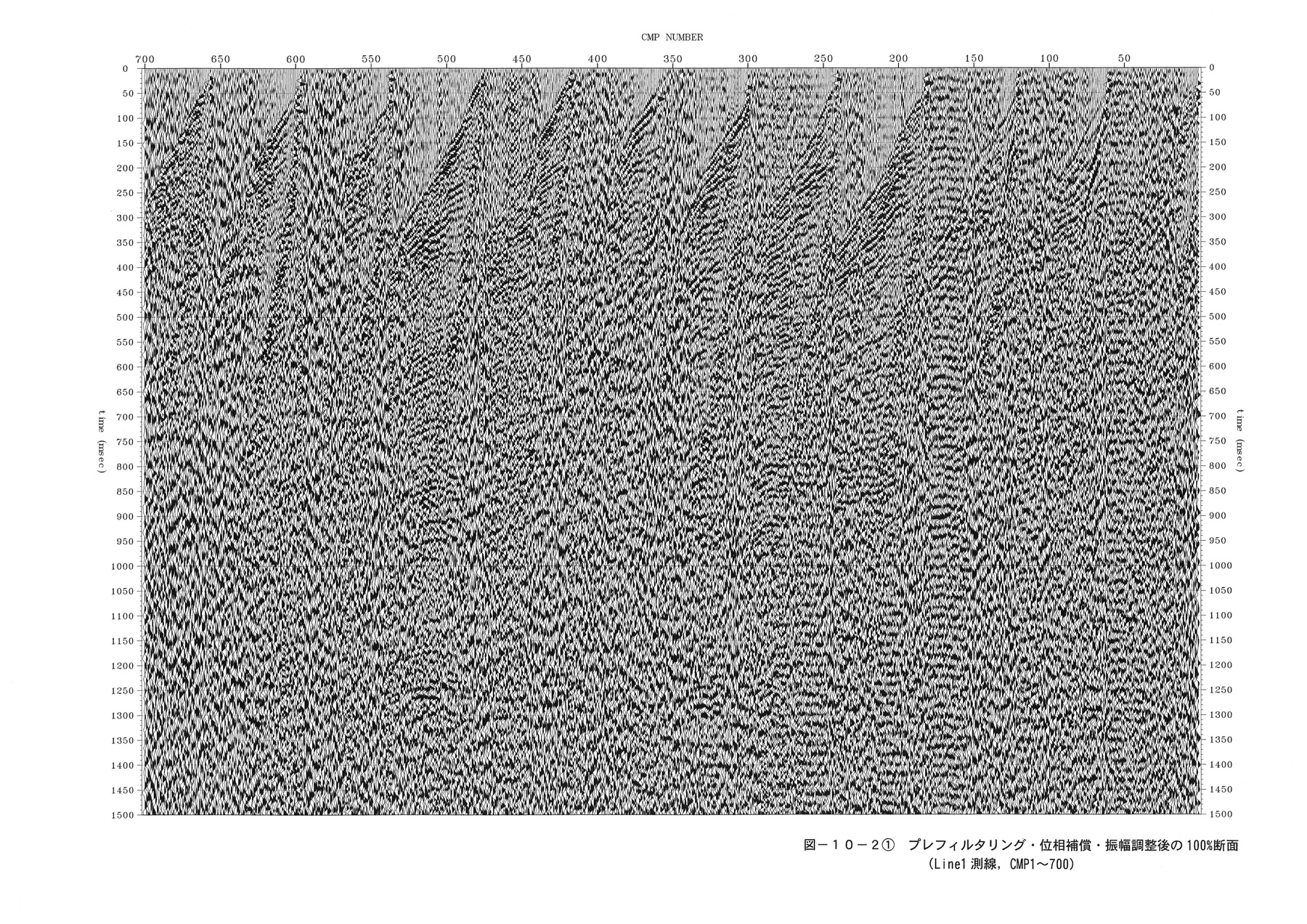

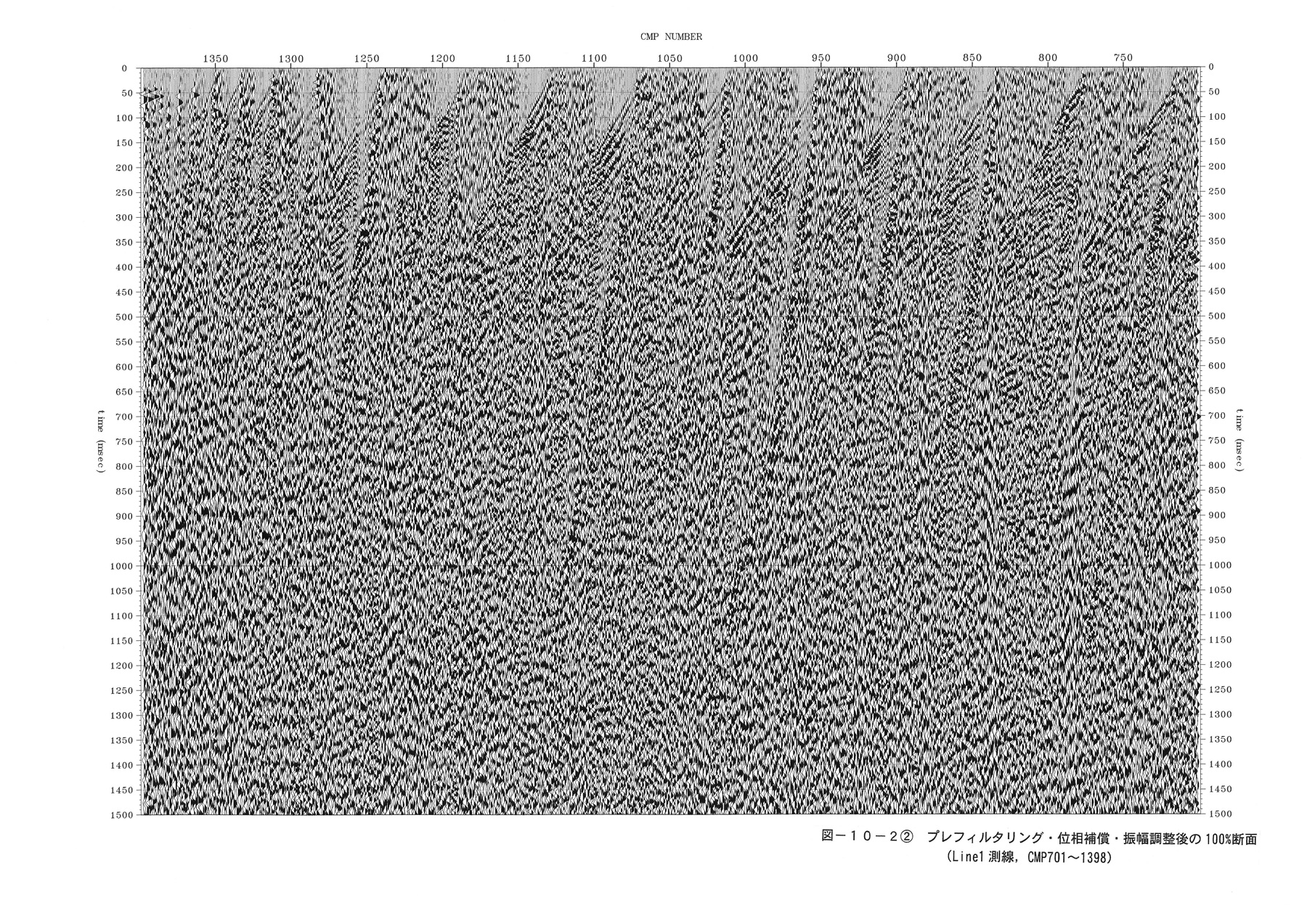

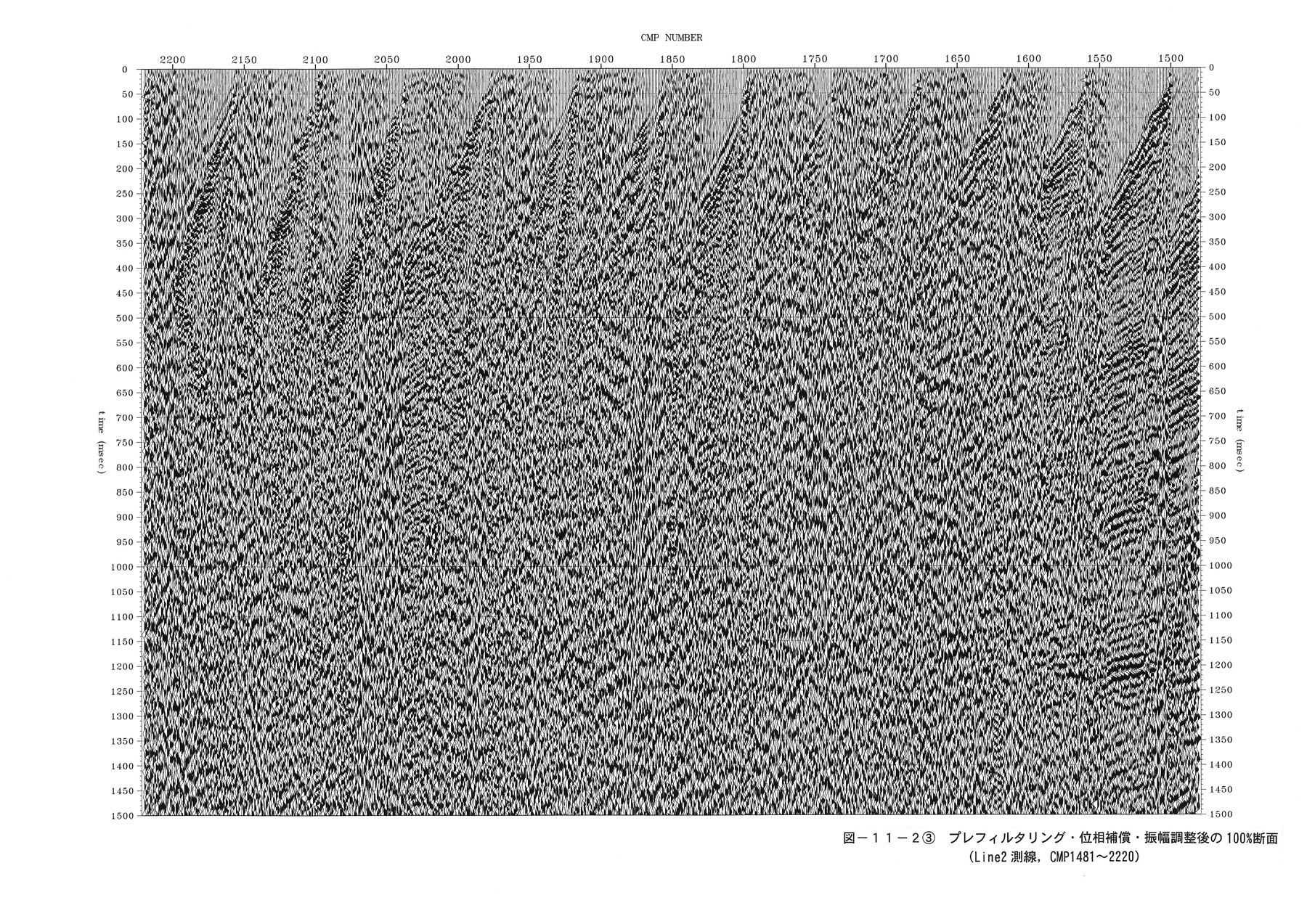

　　プレフィルター、位相・振幅補償の１００％断面図
　　　図−１０−２、１０−２
　　　図−１１−２、１１−２、１１−２、１１−２

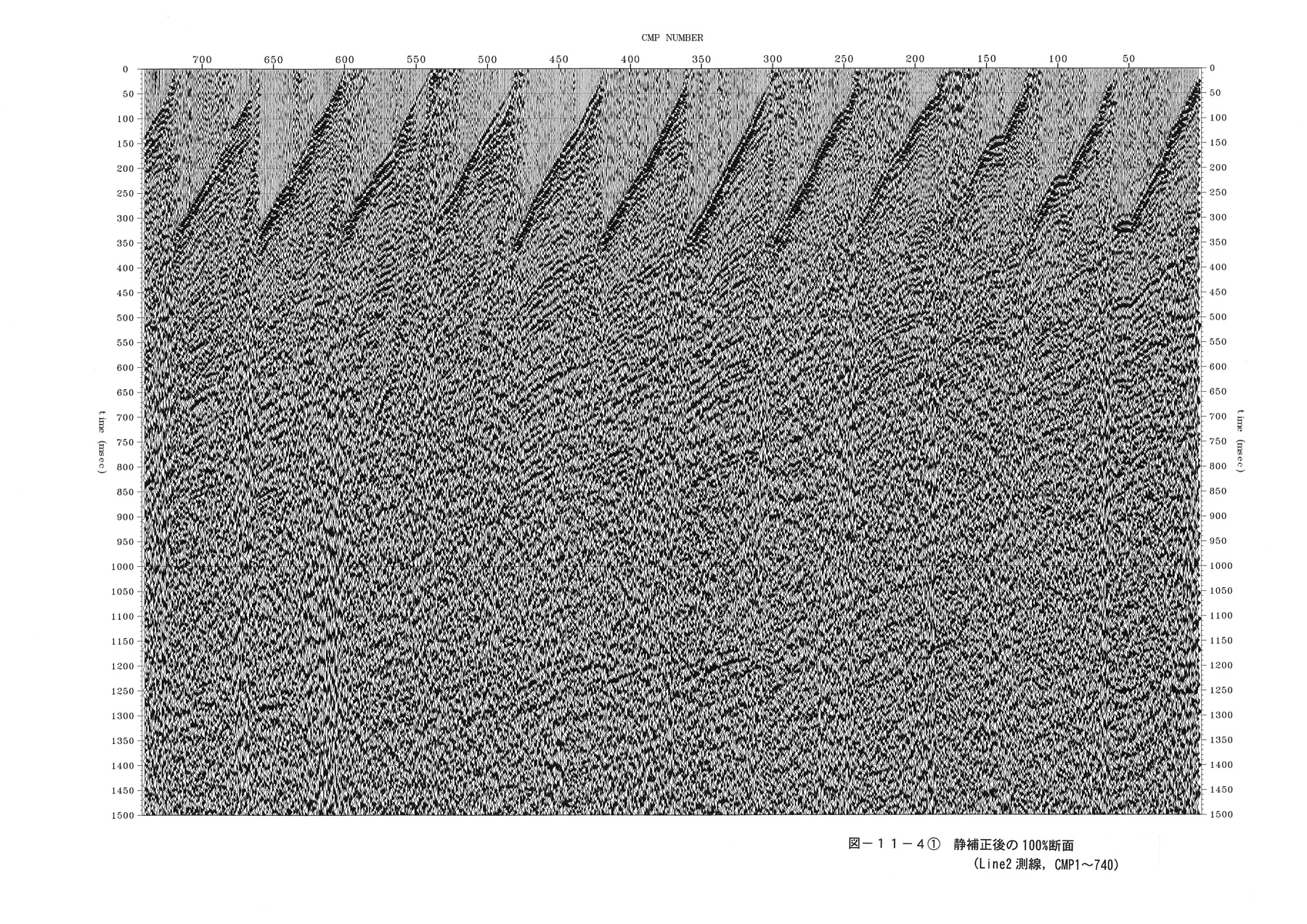

　　静補正後の１００％断面図
　　　図−１０−３、１０−３

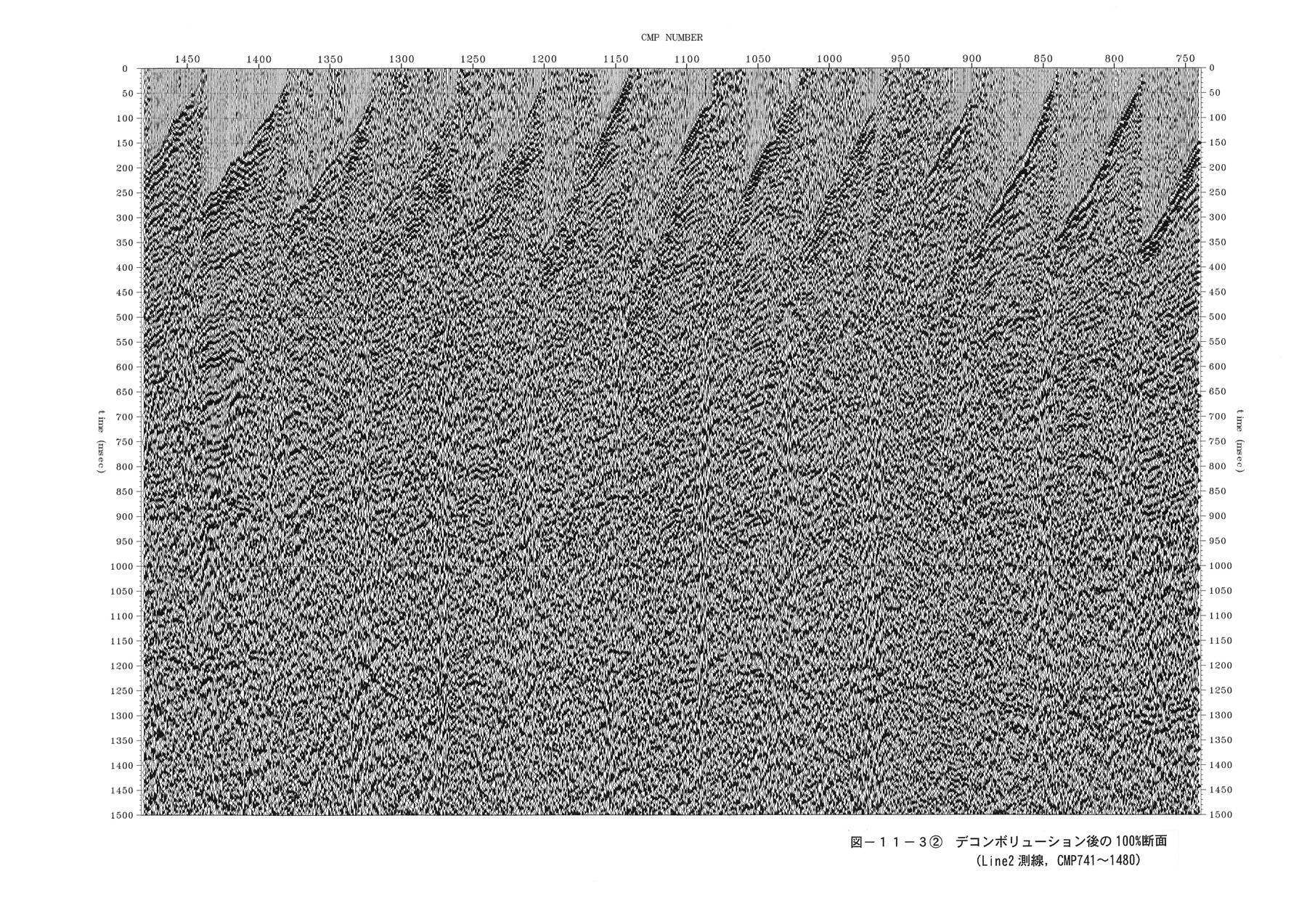

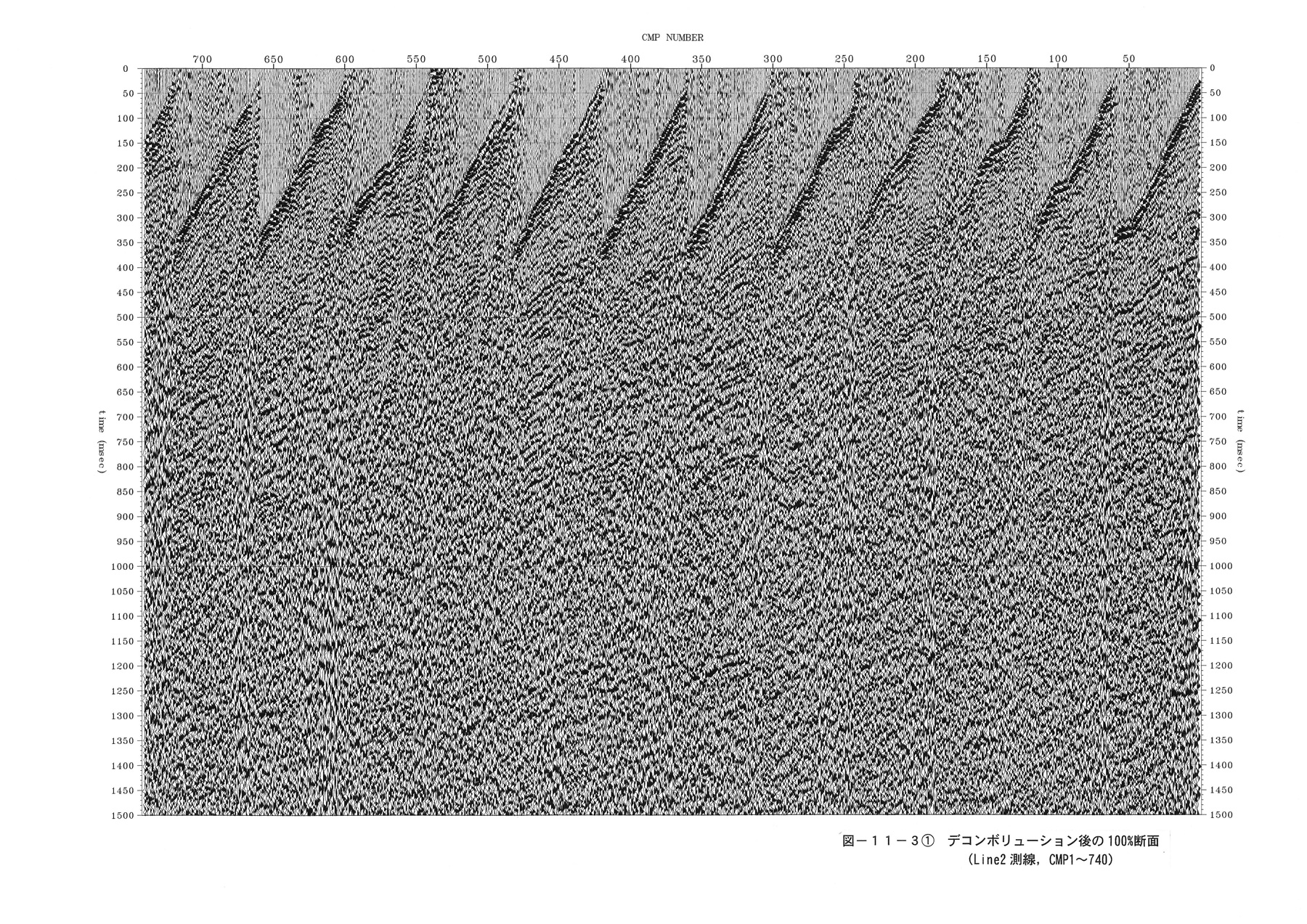

　　　図−１１−３、１１−３、１１−３、１１−３

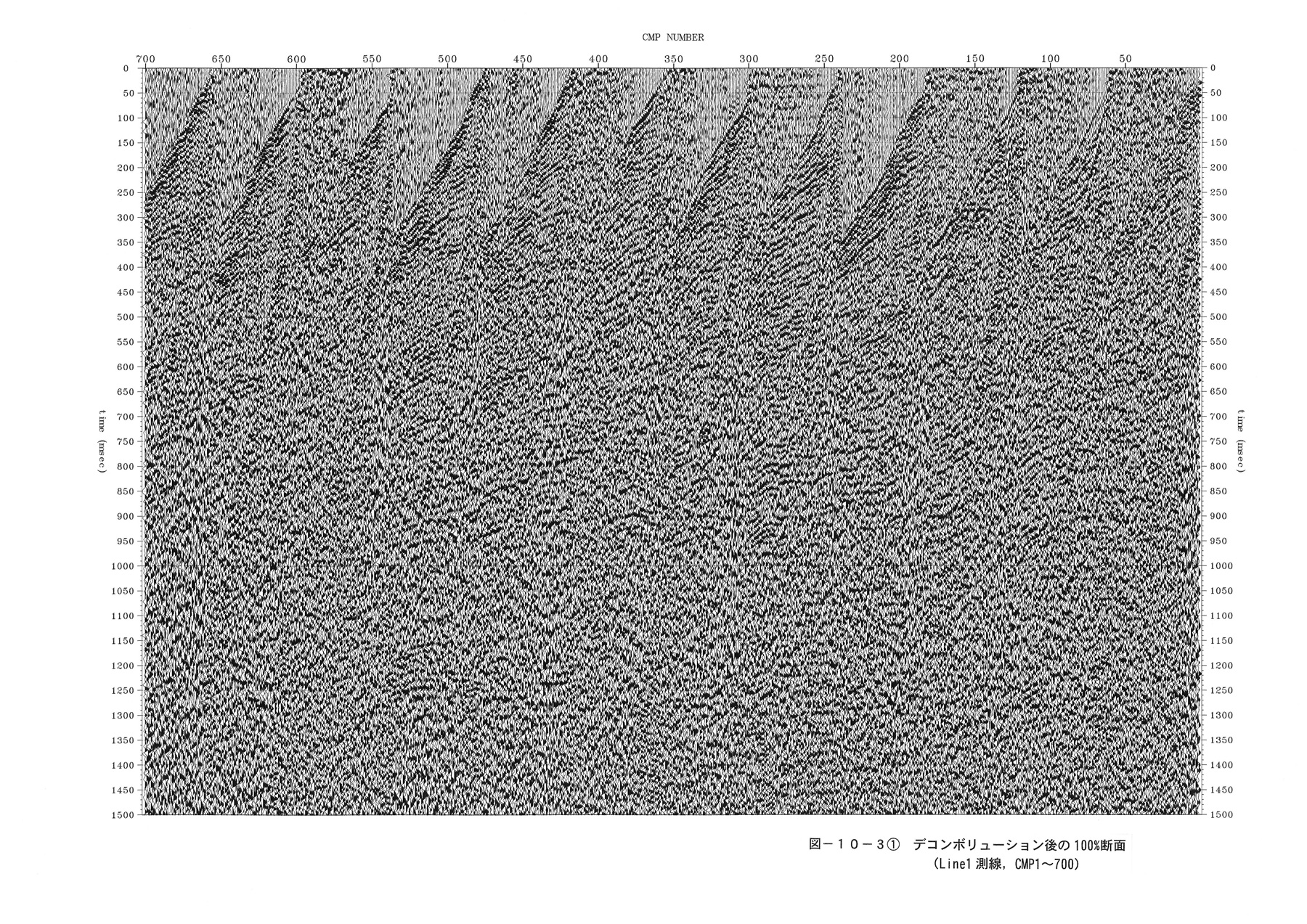

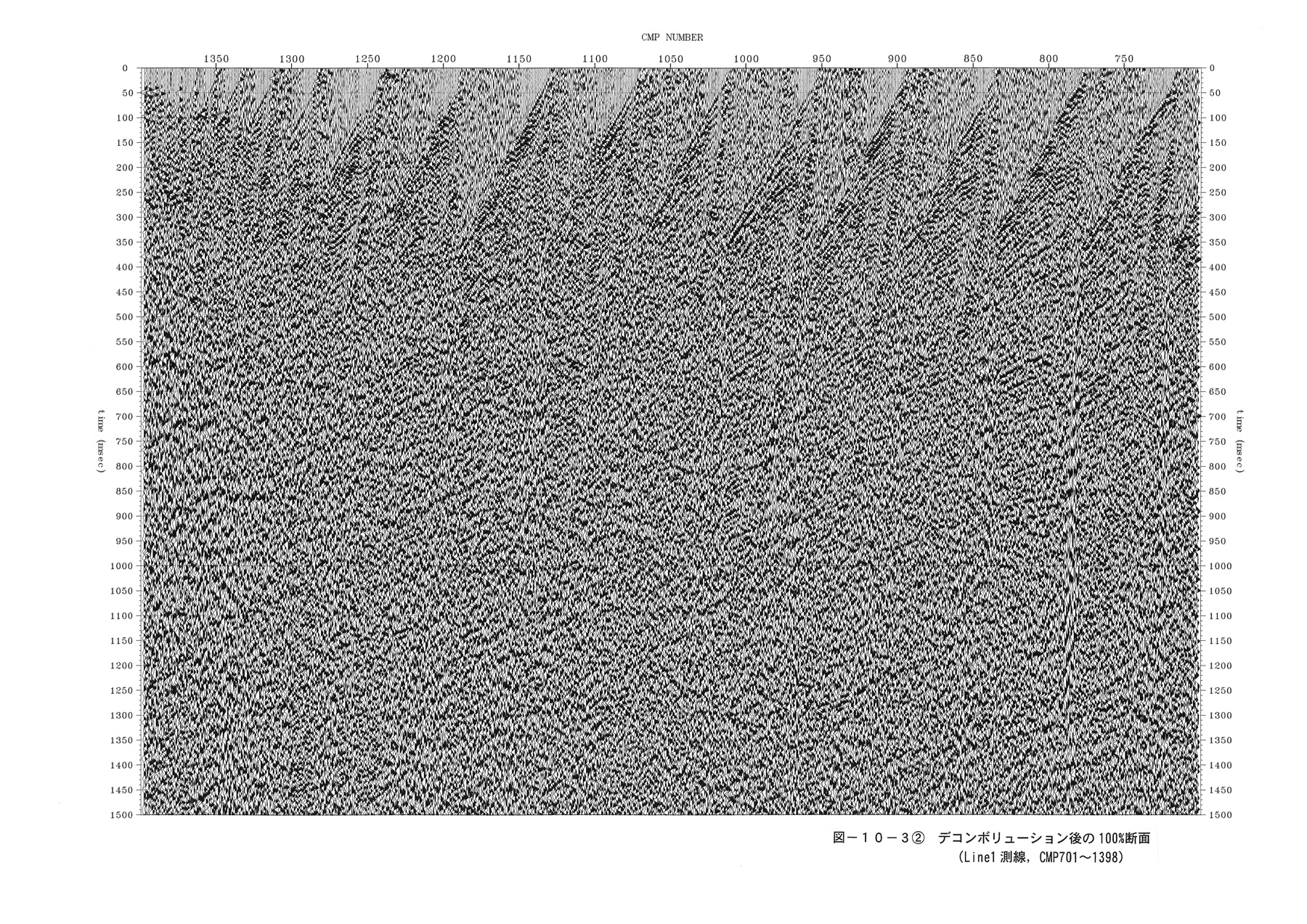

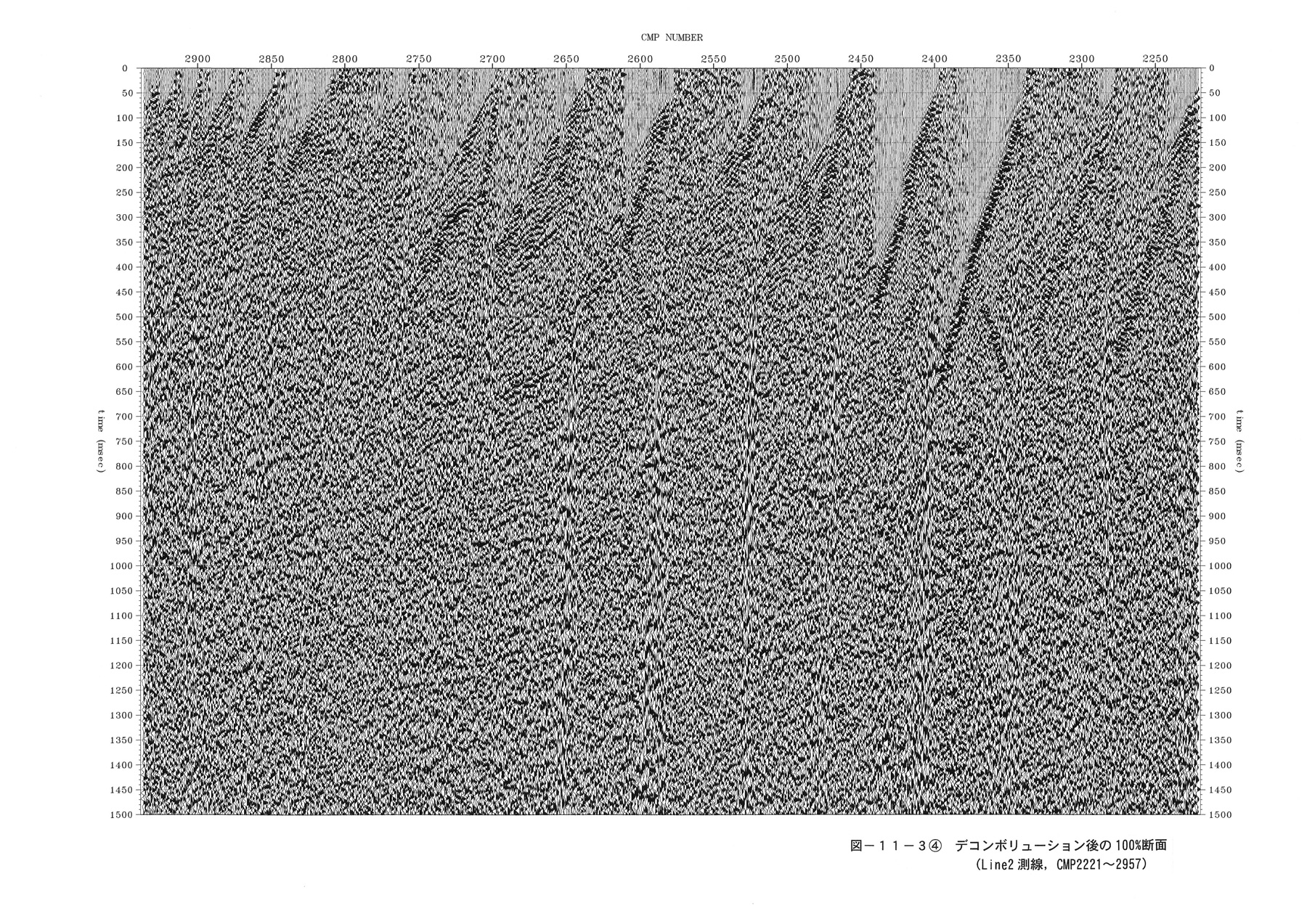

　　デコンボリューション後の１００％断面図
　　　図−１０−４、１０−４

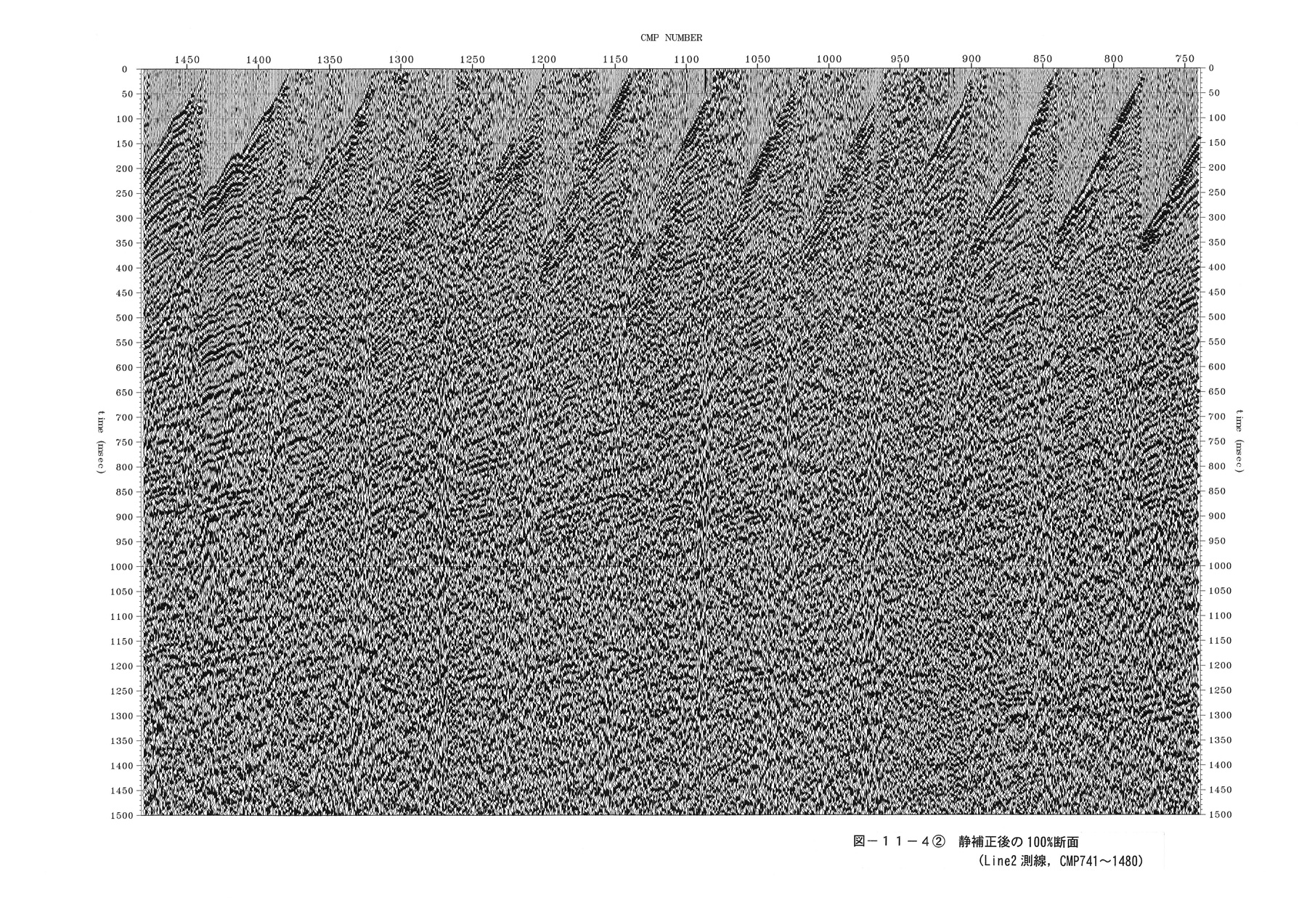

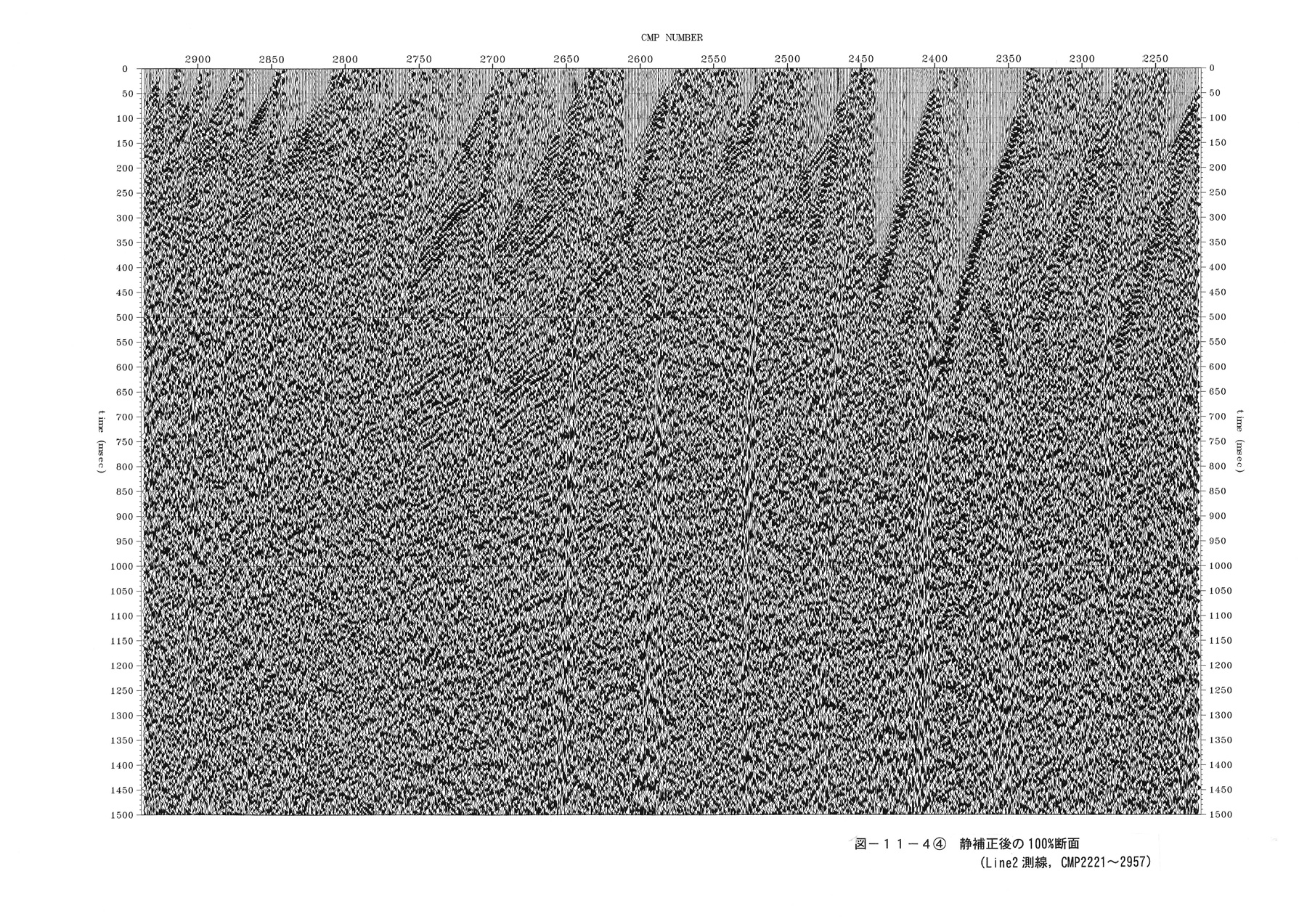

　　　図−１１−４、１１−４、１１−４、１１−４

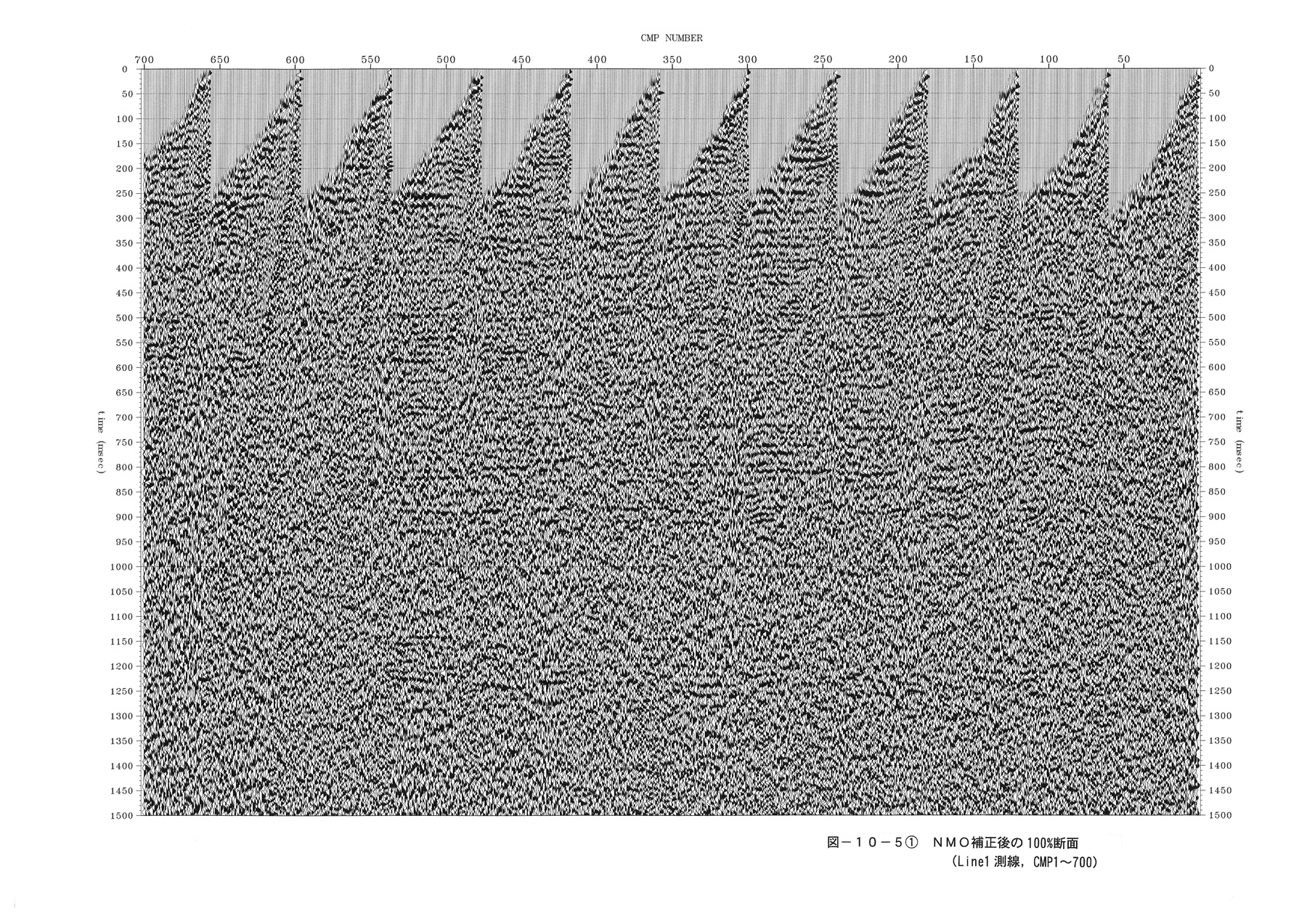

　　ＮＭＯ補正後の１００％断面図
　　　図−１０−５、１０−５

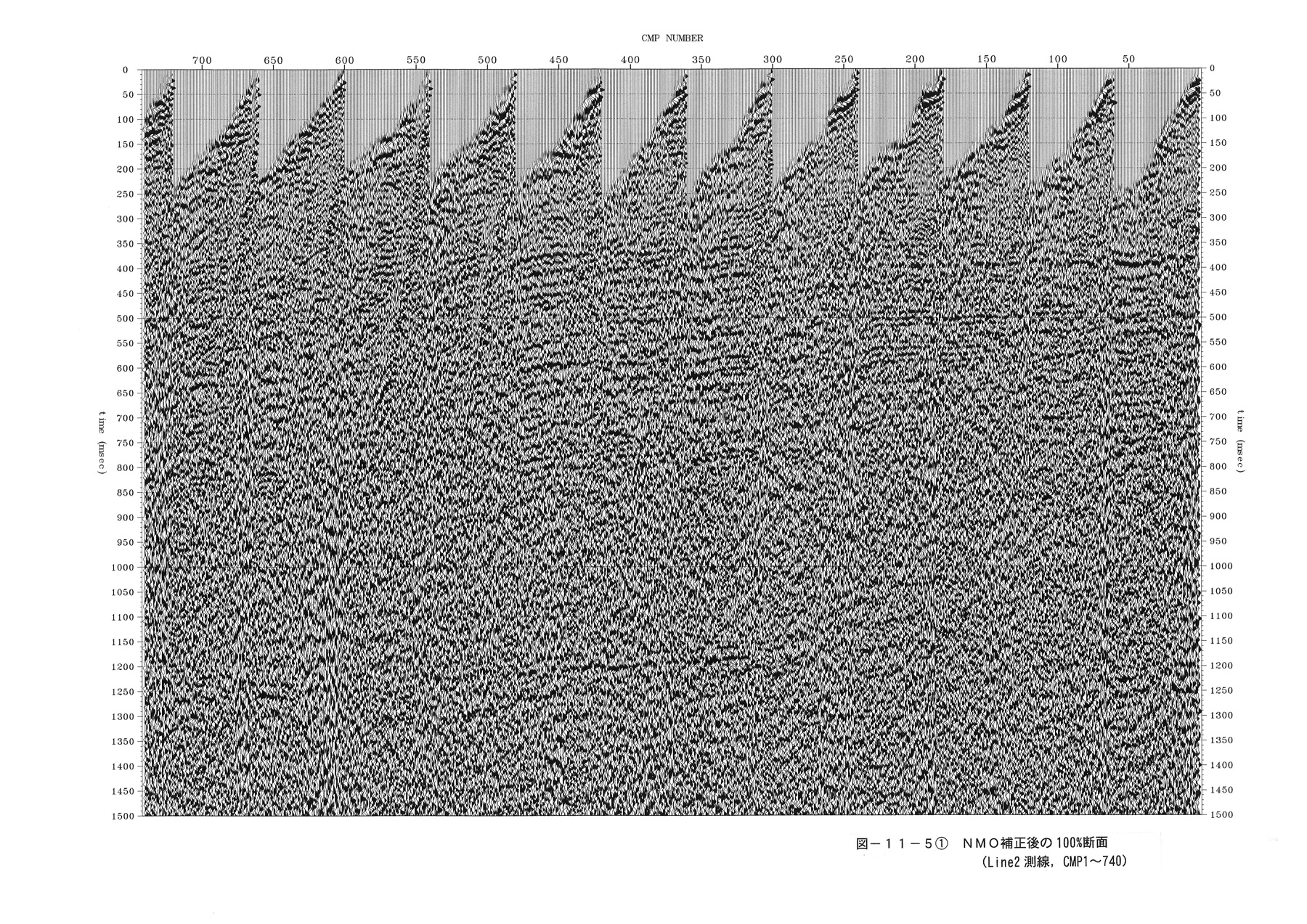

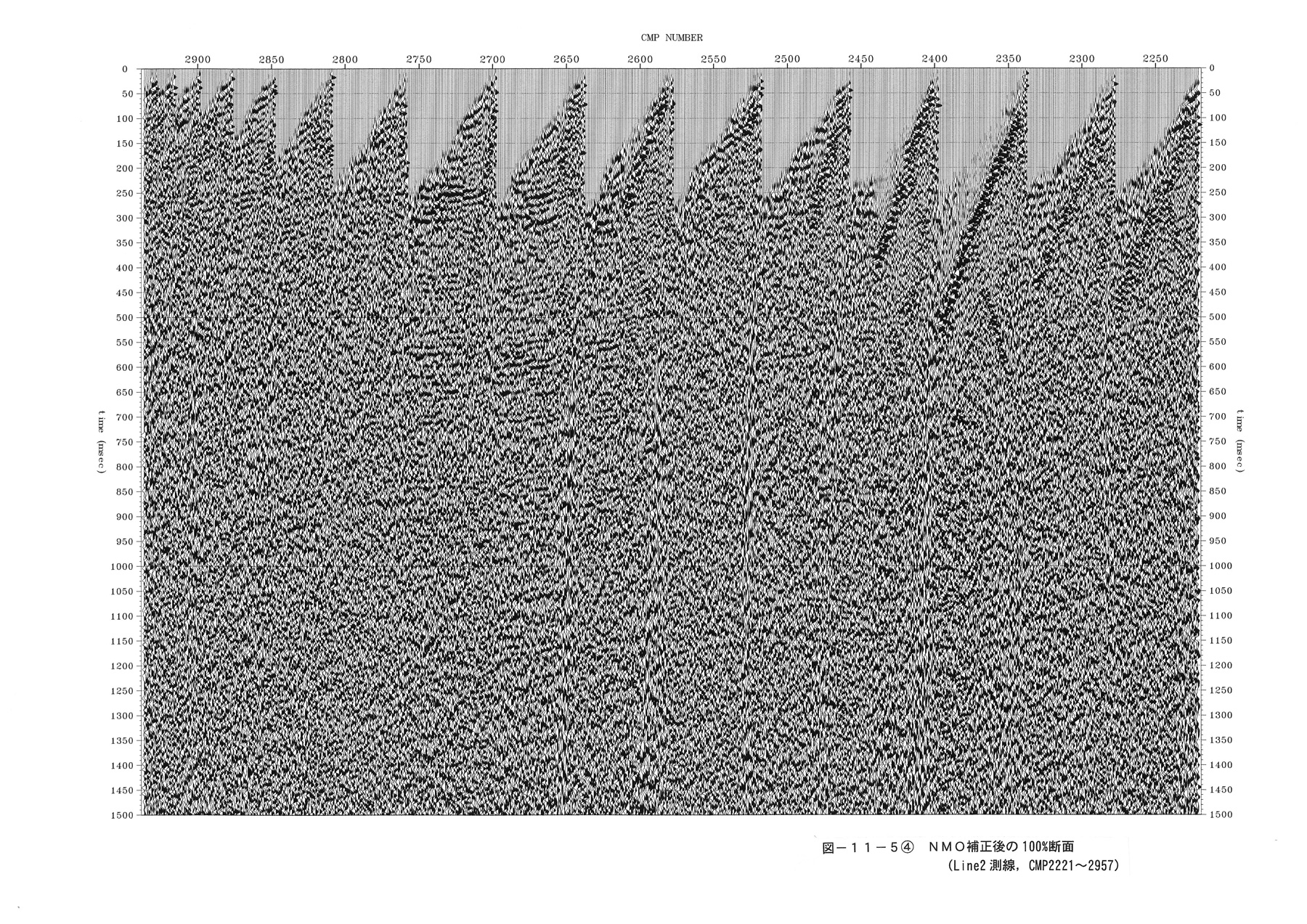

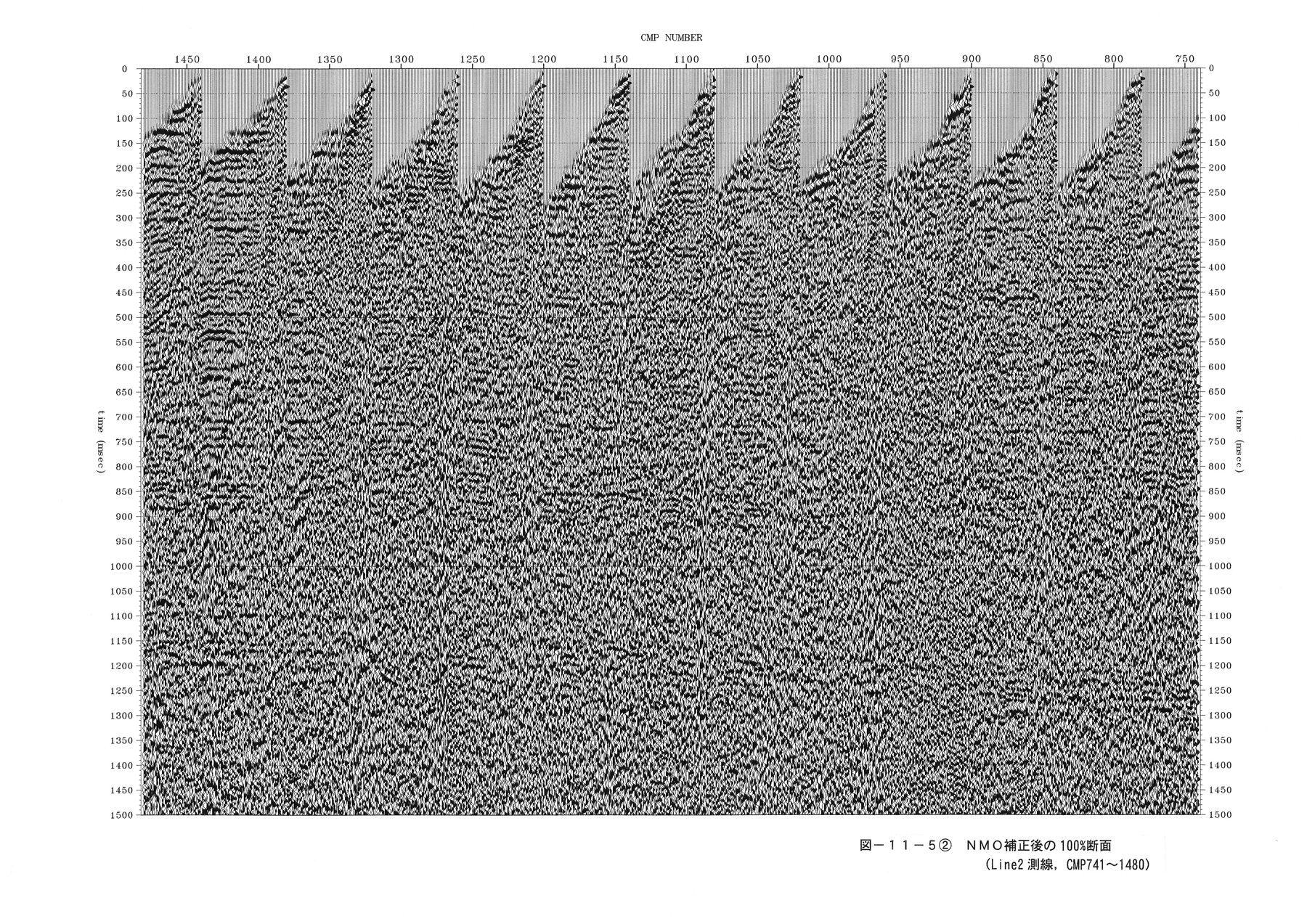

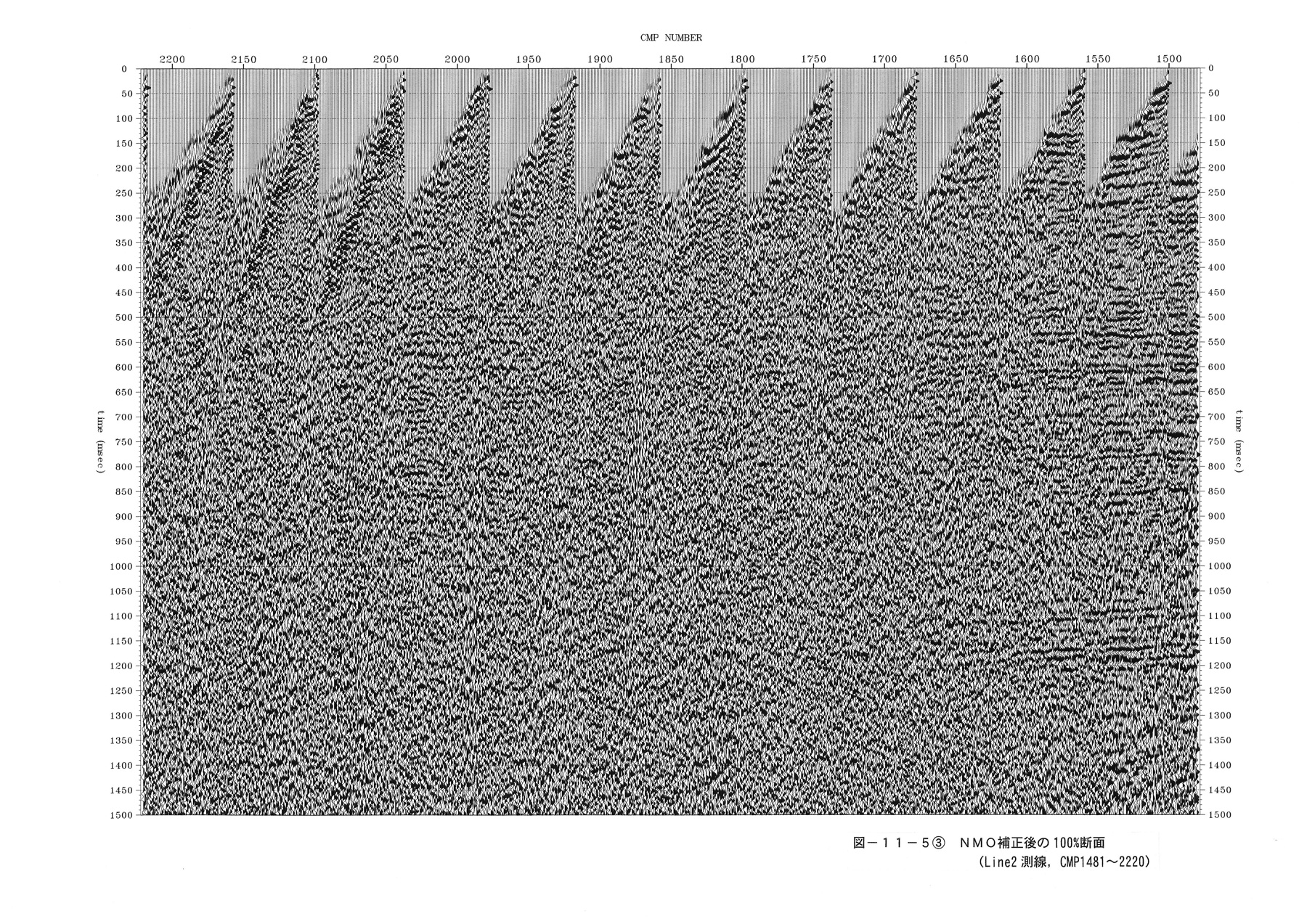

　　　図−１１−５、１１−５、１１−５、１１−５

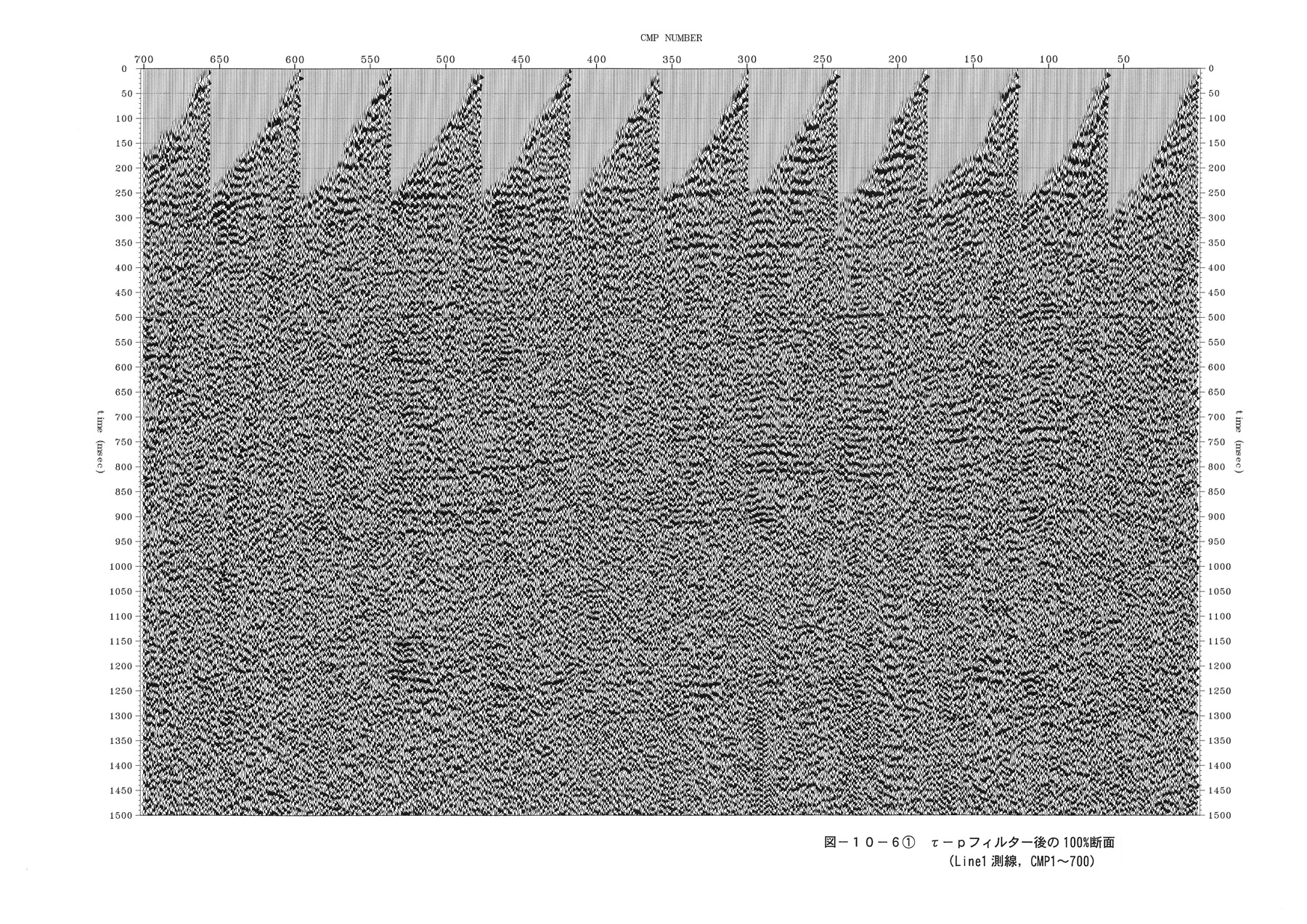

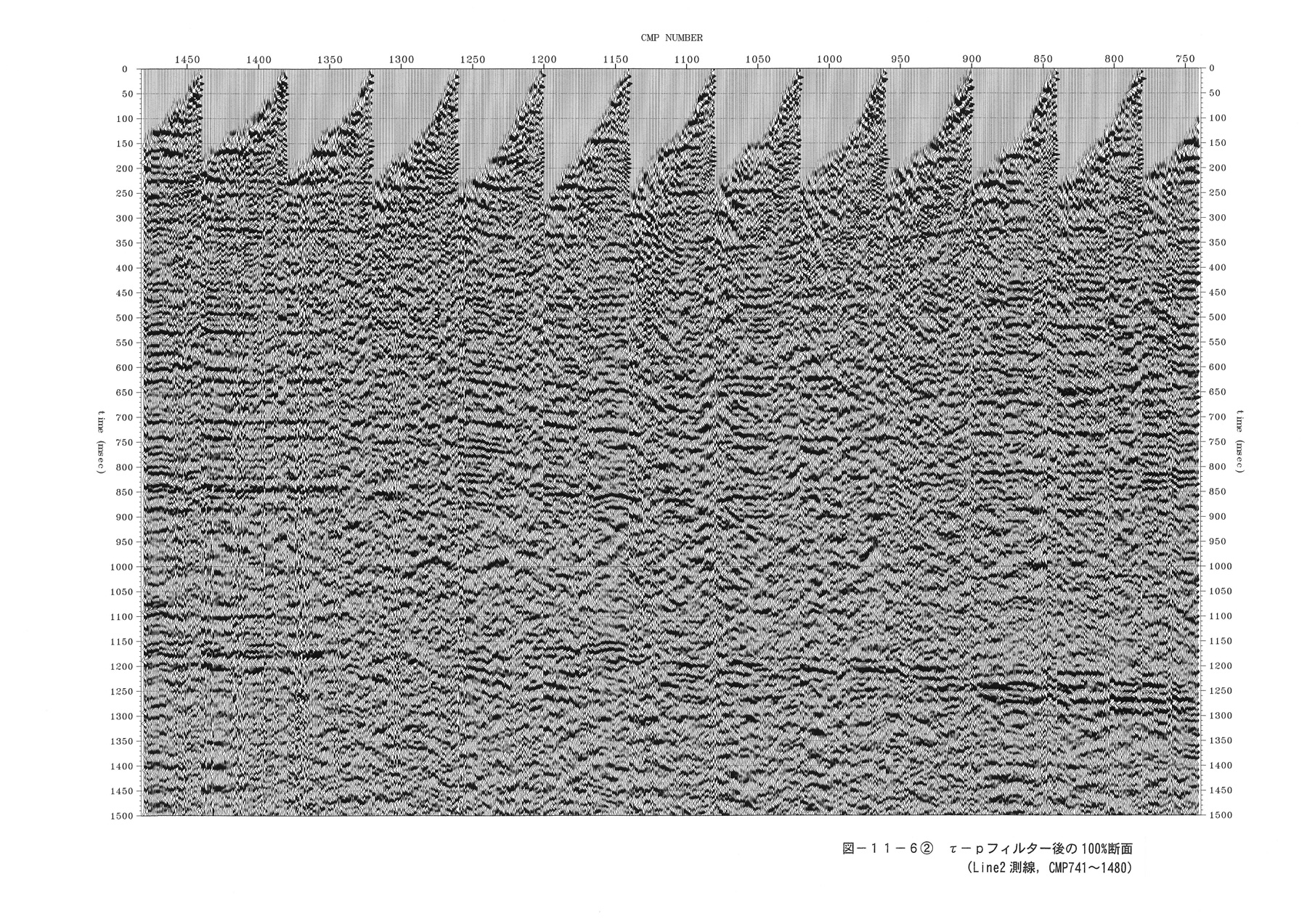

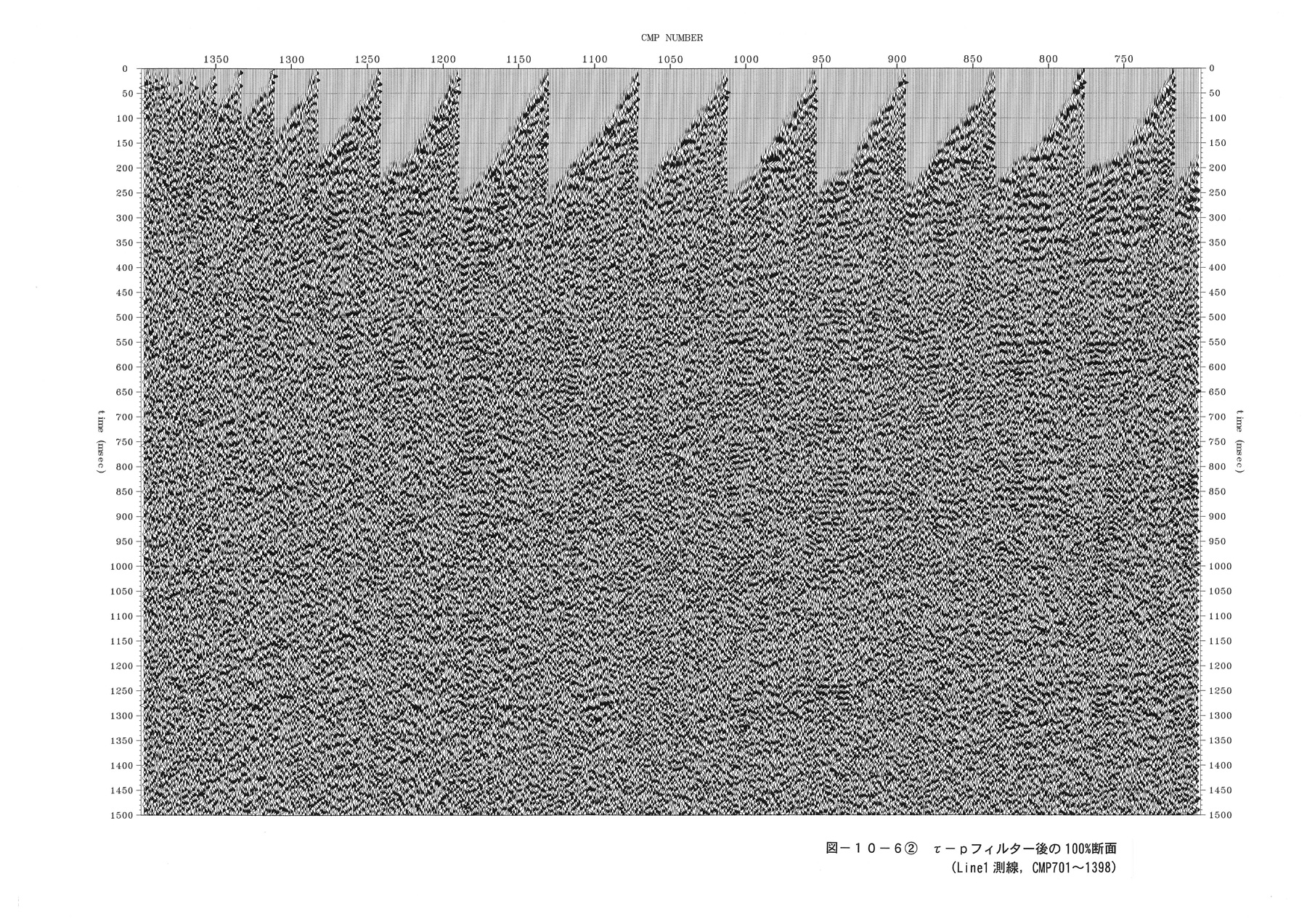

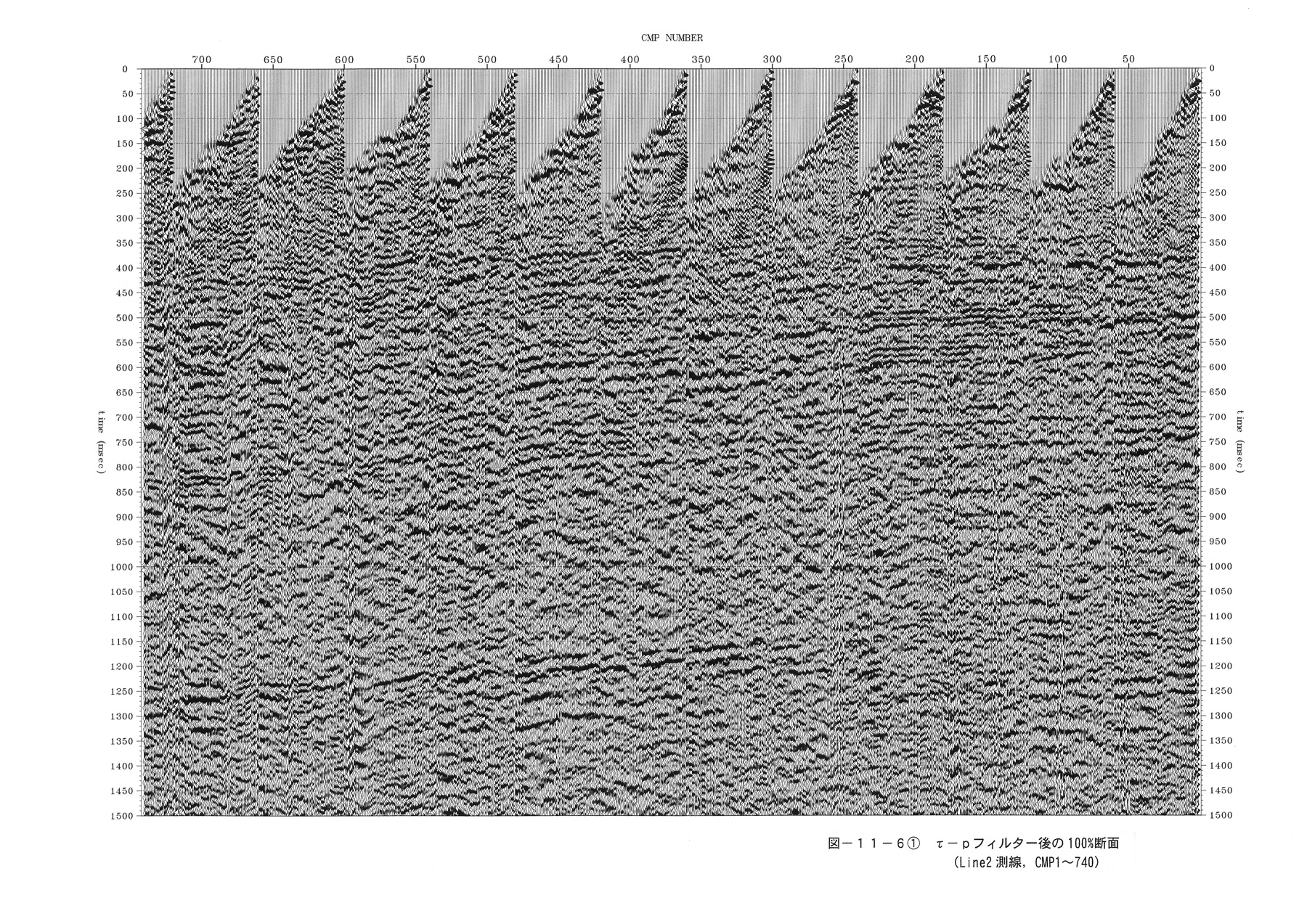

　　τ−ｐフィルター後の１００％断面図
　　　図−１０−６、１０−６

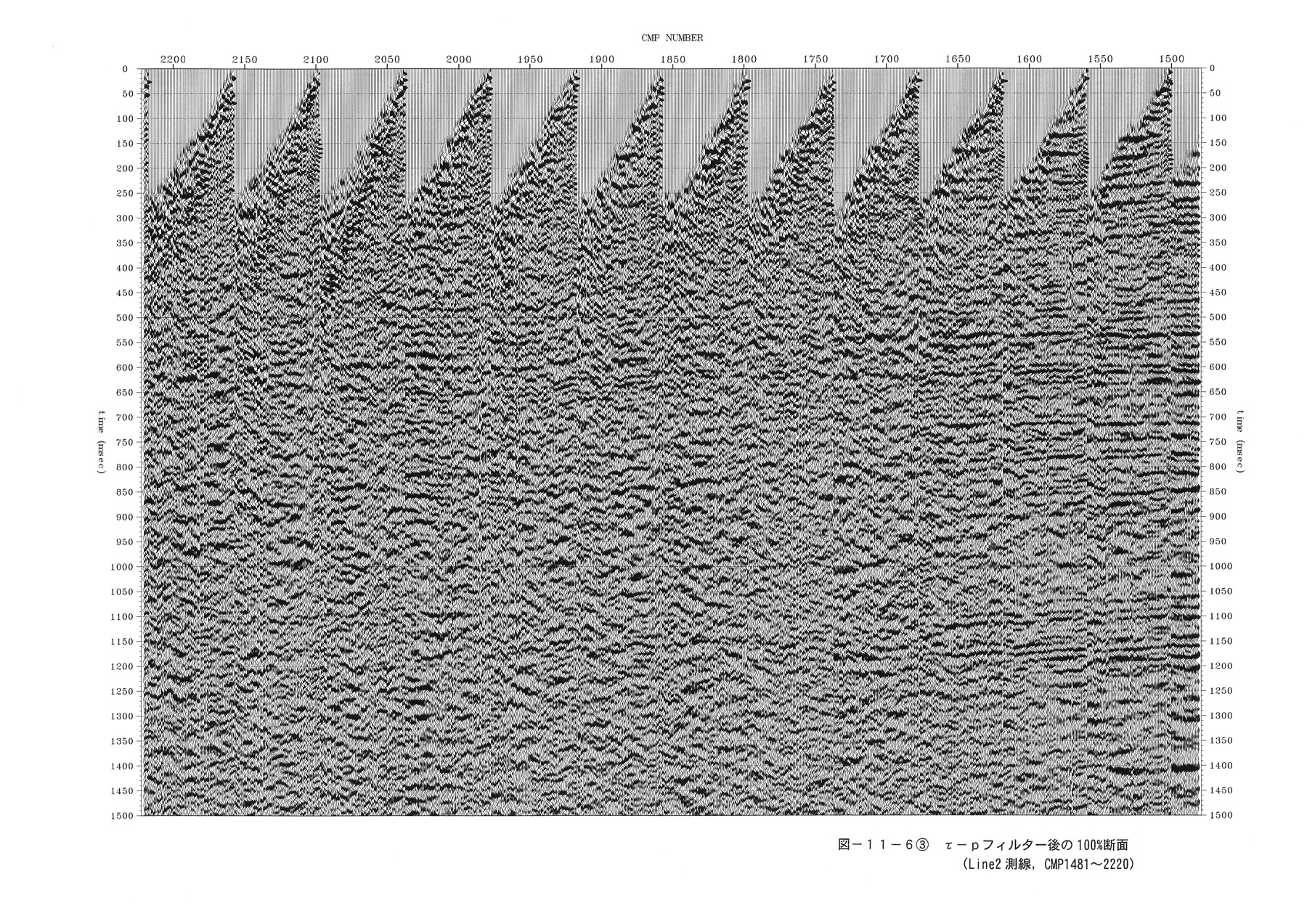

　　　図−１１−６、１１−６、１１−６、１１−６
