静補正は、低速度の表層を第２層の速度で置き換え、発震点・受震点が見かけ上基準面に並ぶようにする処理である。

ａ．表層補正

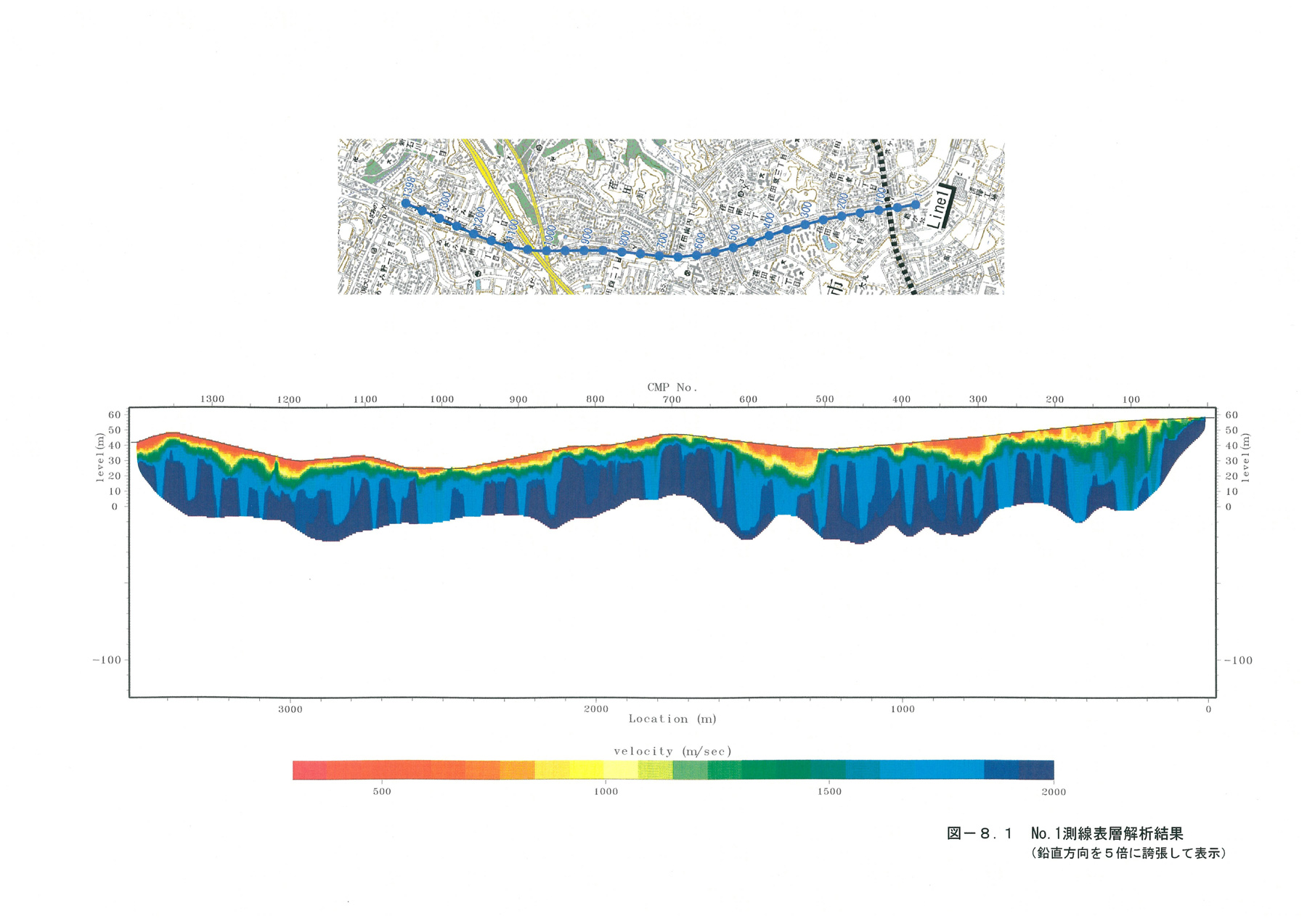

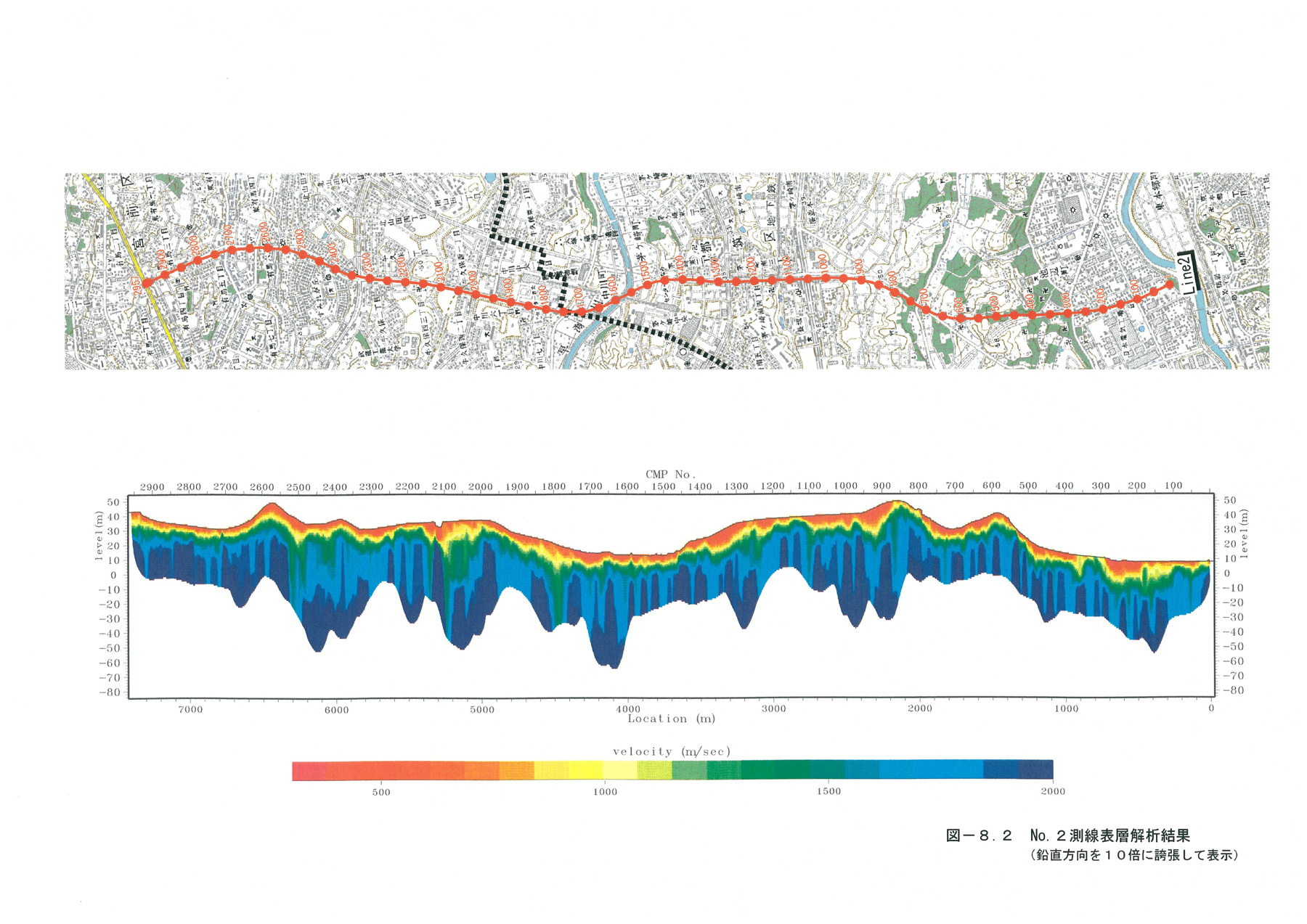

　一般的には屈折法により表層を　”はぎ取る”方法が用いられるが、特にミラージ的な速度変化を示すような速度構造地盤では、必ずしも精度の高い補正値を得られるとは限らない。そこで、次に述べる「屈折波を用いたトモグラフィー」により表層の速度分布を求め、これにより静補正値を算出し、表層に起因する乱れを補正した。図−８−１にＬｉｎｅ１測線の図−８−２にＬｉｎｅ２測線の表層速度解析結果を示す。
　屈折波を用いたトモグラフィーの解析手順は、次の通りである。
　　　観測波形よりＰ波の初動走時を読みとる。
　　　差分格子点に適当な初期速度分布値を与える。
　　　アイコナール法により、ある発震点で起震した場合の各格子点の初動走時を計算する。
　　　初動走時分布をもとに波線を求める。
　　　各波線の観測走時と計算走時の比を修正係数とし、波線周辺の格子点に記憶する。
　　　　　〜を全発震点について行う。
　　　格子に配られた修正係数をもとに波線を求める。
　　　〜を収束するまで繰り返す。

ｂ．残留靜補正
　ＮＭＯ補正後に最大値を８ｍｓｅｃに制限した自動残留靜補正を行った。

Ｃ．ＣＭＰアンサンブル内での標高靜補正
　ＮＭＯ補正前に、補正速度を１５５０ｍ／ｓｅｃとして、各アンサンブルごとにその平均標高までの標高差補正を行った。

ｄ．重合後標高静補正
　マイグレ−ション、深度変換後に各ＣＭＰの平均から基準標高までの標高静補正を行った。なお、時間断面図のプロットの際も、地表平均標高から基準標高までを、１５５０ｍ／ｓｅｃの速度を仮定して標高補正を行った。
