（イ）共通反射点編集（ＣＤＰ編集）

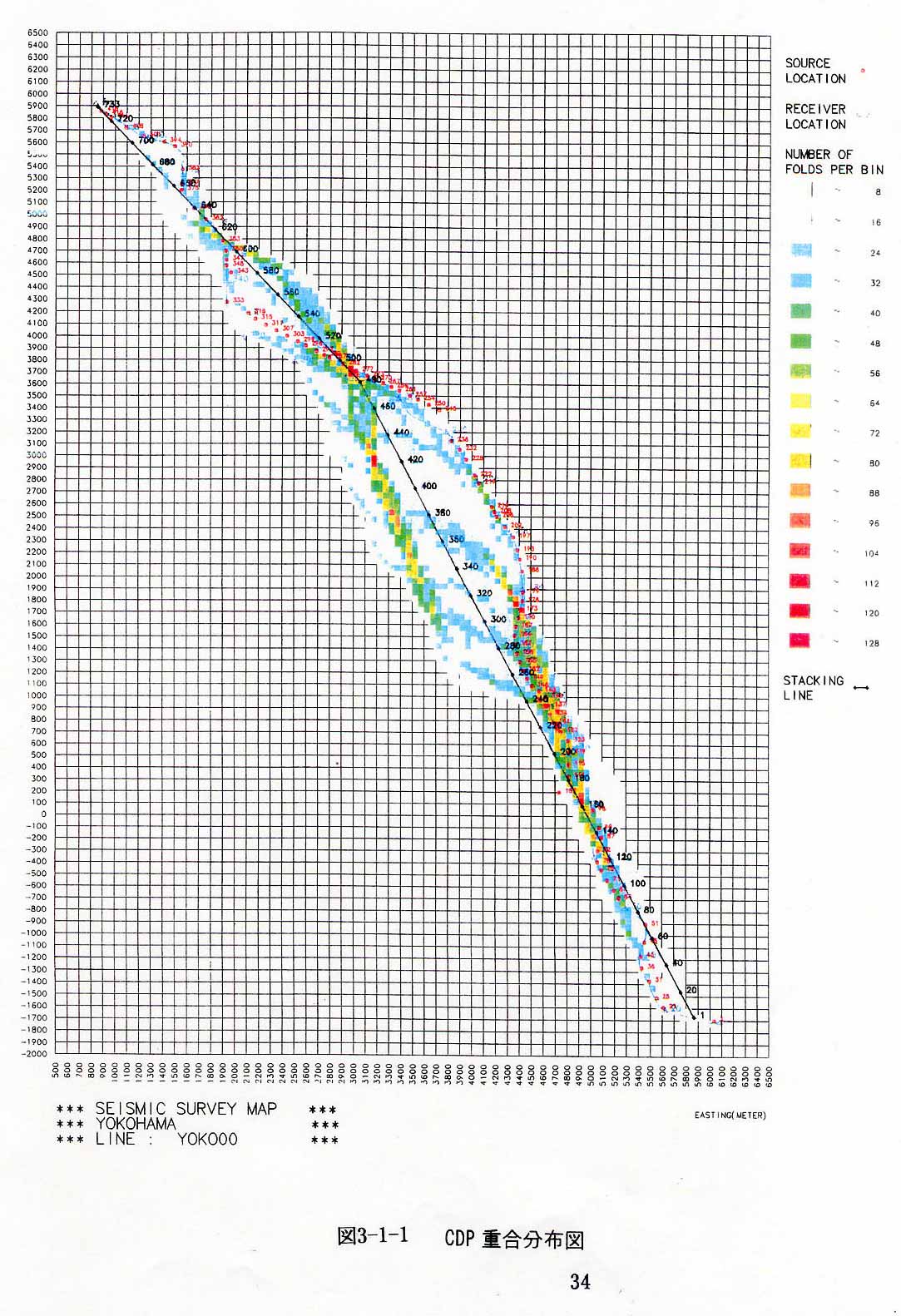

　全記録の発振点・受振点座標を用いて、反射点（発振点と受振点の中点座標）の分布図を作成し、反射点の分布が密な位置を選び、重合測線（ＣＤＰ測線）を設定した。図３−１−１にＣＤＰの分布図示す。

　ＣＤＰ間隔　　：　　　１２．５ｍ

　＊総ＣＤＰ数　：　　　　７３８

　（ロ）　表層補正解析（Ｒｅｆｒａｃｔｉｏｎ　Ａｎａｌｙｓｉｓ）

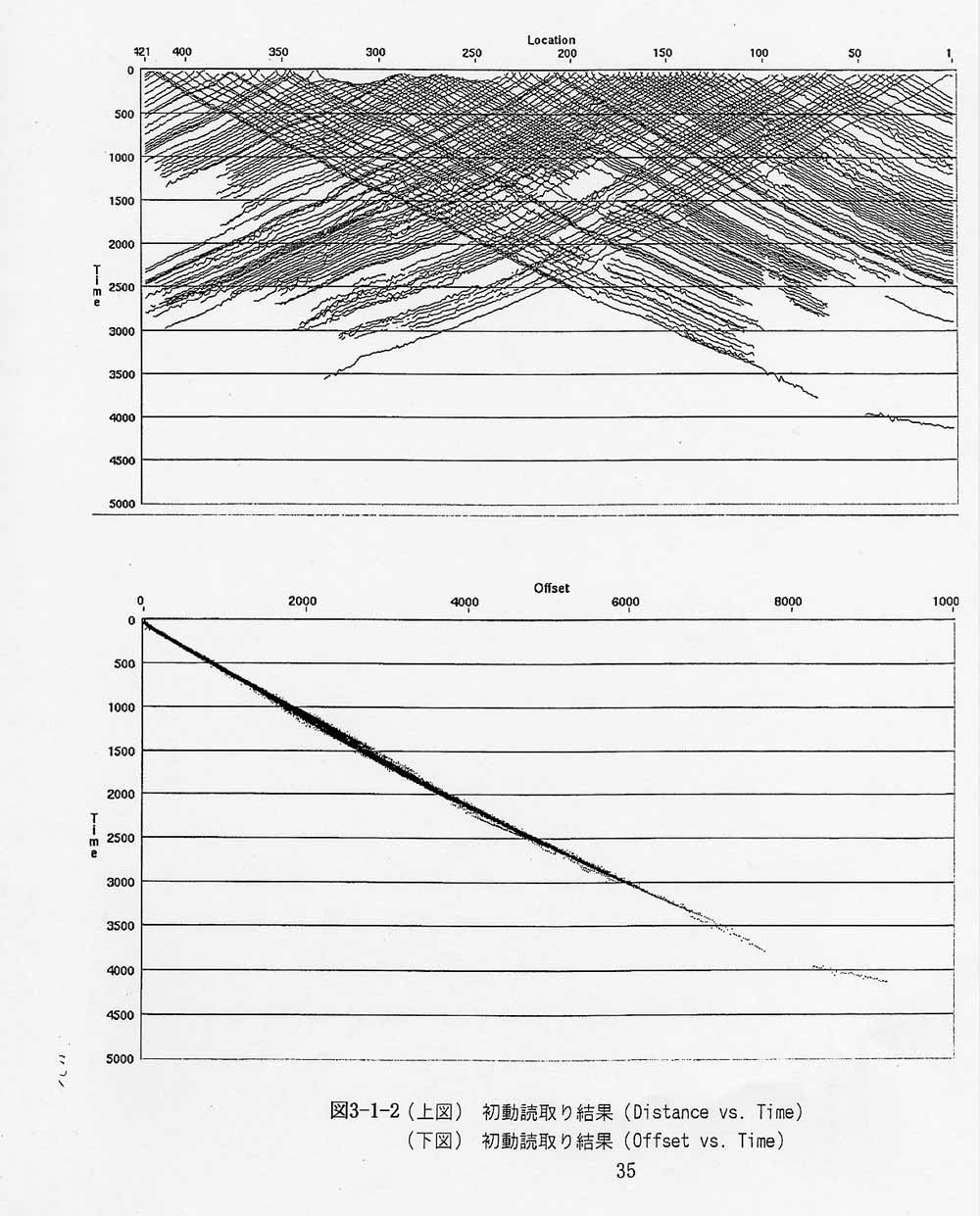

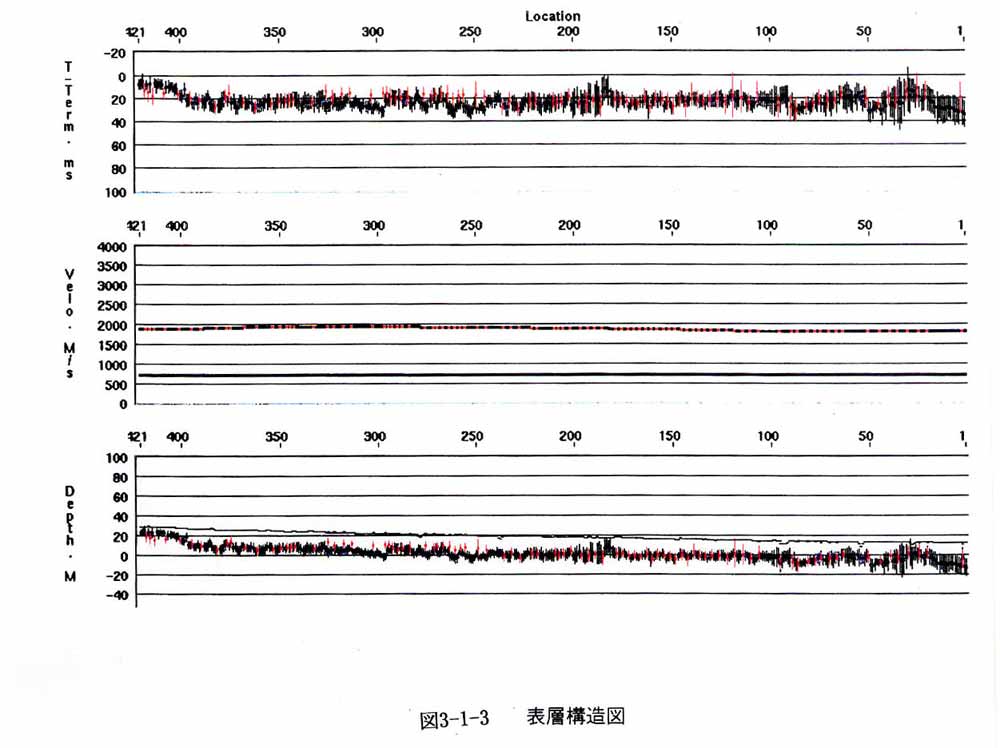

　図３−１−２に示すように、全ての現場原記録から（屈折）初動走時を読みとり、その値から発振点・受振点におけるタイムターム、および表層基底層速度を未知数とするインバージョン（改良タイムターム法）を行い、表層の構造を求めた。この結果を図３−１−３に示す。上図は得られた表層の厚さ、下図は得られた表層構造である。横軸は、測線の受振点番号を示す。

　表層基底層の速度は約１．８〜２．０ｋｍ／ｓで、水平方向の変化は少ない。表層速度を０．７　ｋｍ／ｓと仮定した時の表層の厚さは、５　〜　３０ｍの範囲であった。

　この結果は、表層第一層の厚さの変化および標高変化に対する走時変化の補正（表層静補正）のデータとして用いた。

　（ハ）　最小位相変換（Ｍｉｎｉｍｕｍ　Ｐｈａｓｅ　Ｃｏｎｖｅｒｓｉｏｎ）

　コリレーション処理後の震源波形は、ゼロ位相型となっているが、後に述べるデコンボリューション処理を行うと波形の歪が起こる。これを避けるために、震源波形をゼロ位相から最小位相変換するオペレータを設計し、それを原記録に適用する最小位相変換を行った。

　（ニ）　振幅補償（Ｇａｉｎ　Ｒｅｃｏｖｅｒｙ）

　反射波の減衰効果を補正するため、ゲート長　２０００　ｍｓｅｃの自動振幅調整（ＡＡＣ）を行った。

　（ホ）　デコンボリューション（Ｄｅｃｏｎｖｏｌｕｔｉｏｎ）

　発振点・受振点の特性の相違を補正し、分解能の高いデータを得るためのデコンボリューション（ホワイトニング　デコンボリューション）を行った。テストの結果、以下のパラメータを使用した。

　　＊ゲート長　　：　　２０００ｍｓｅｃ

　　＊オペレータ長　　：　　２４０ｍｓｅｃ

　　＊ホワイトノイズ　　：　　１％

　　＊予測距離　　：　　４ｍｓｅｃ

　（ヘ）　トレースバランシング

　　以下の自動振幅調整を重合前に適用した。

　　＊ゲート長　　：　　３００ｍｓｅｃ

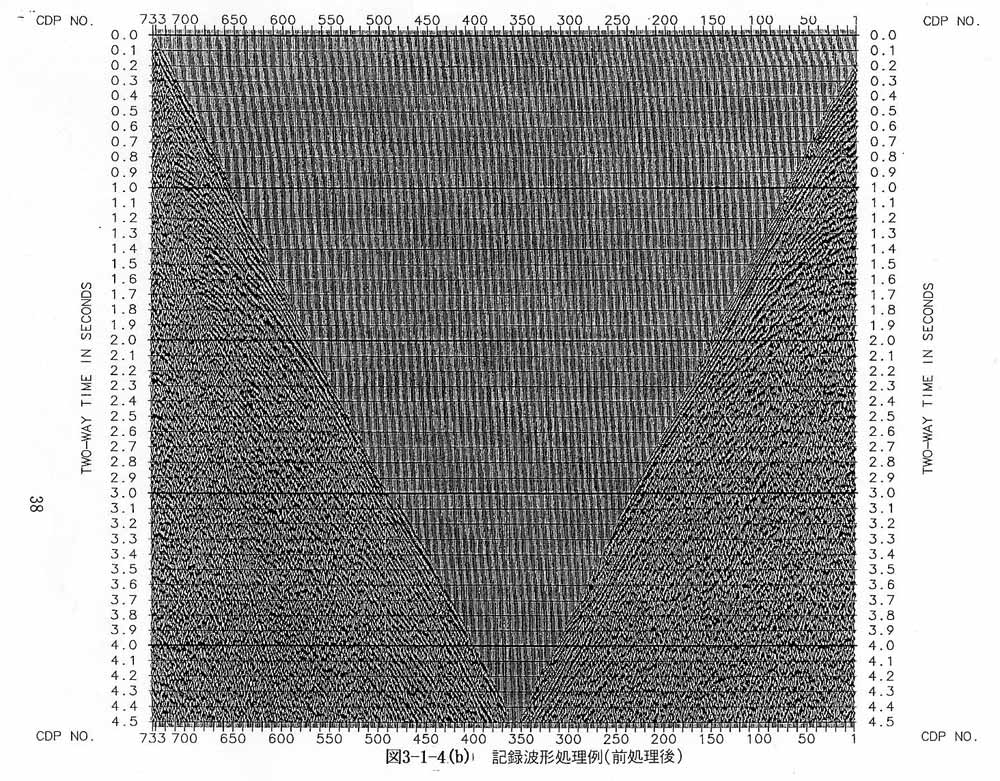

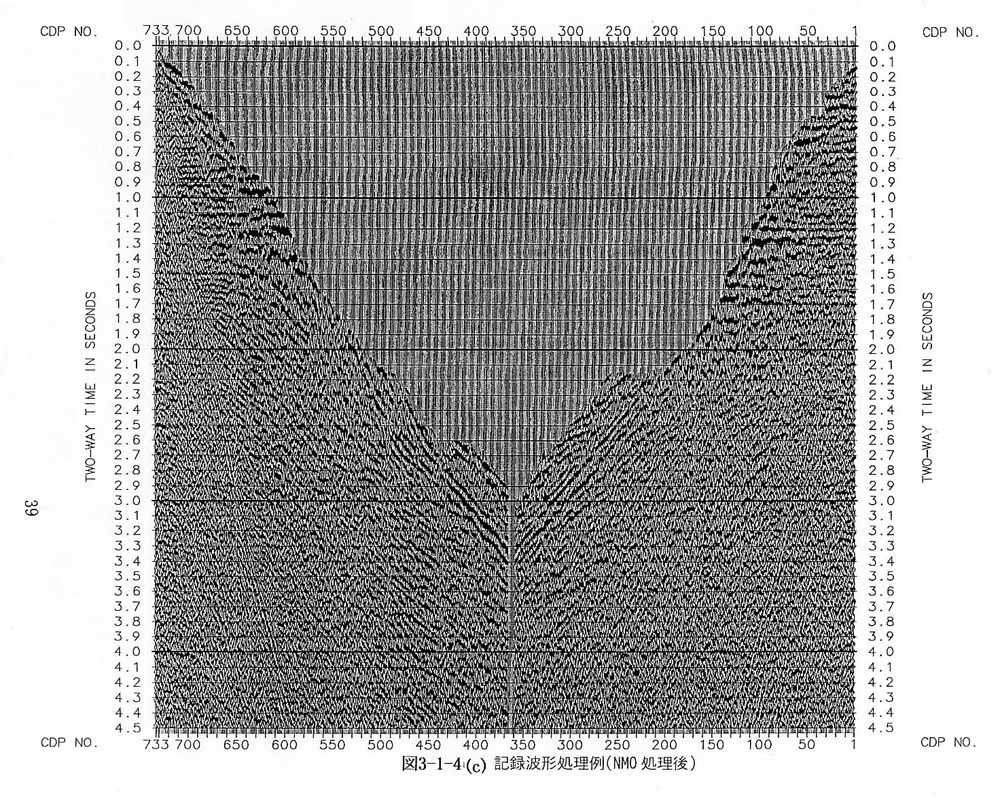

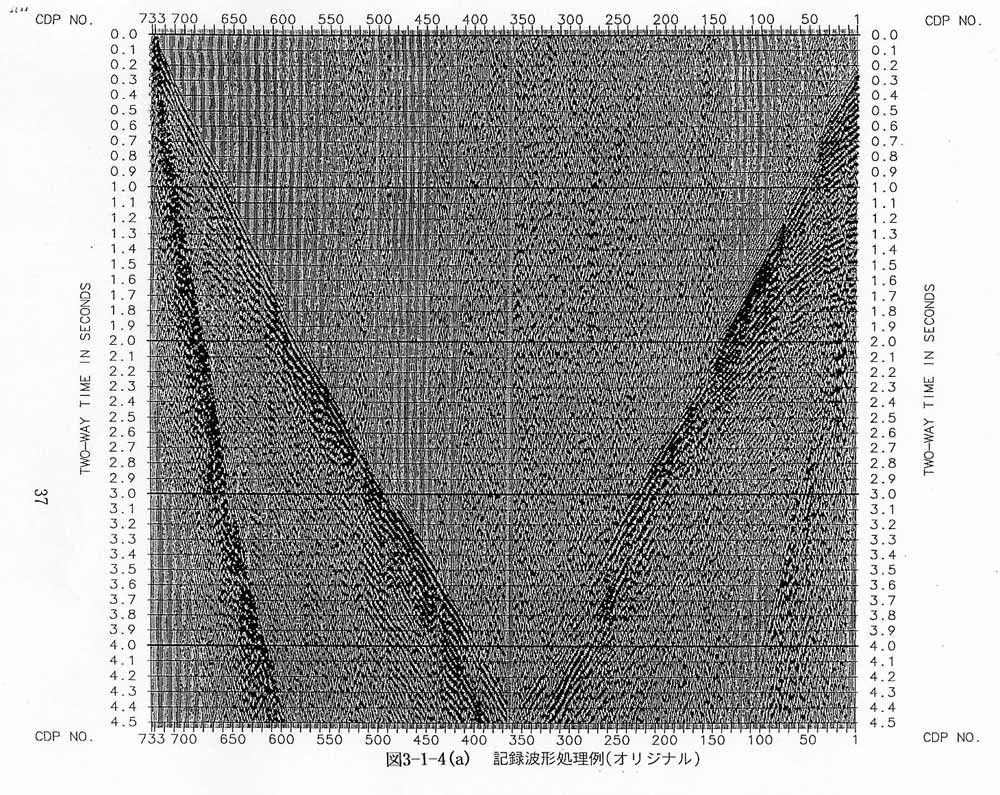

　一連の処理の過程で作成された波形例を、図３−１−４（ａ）、図３−１−４（ｂ）、図３−１−４（ｃ）に示す。

　（ト）　速度解析（Ｖｅｌｏｃｉｔｙ　Ａｎａｌｙｓｉｓ）

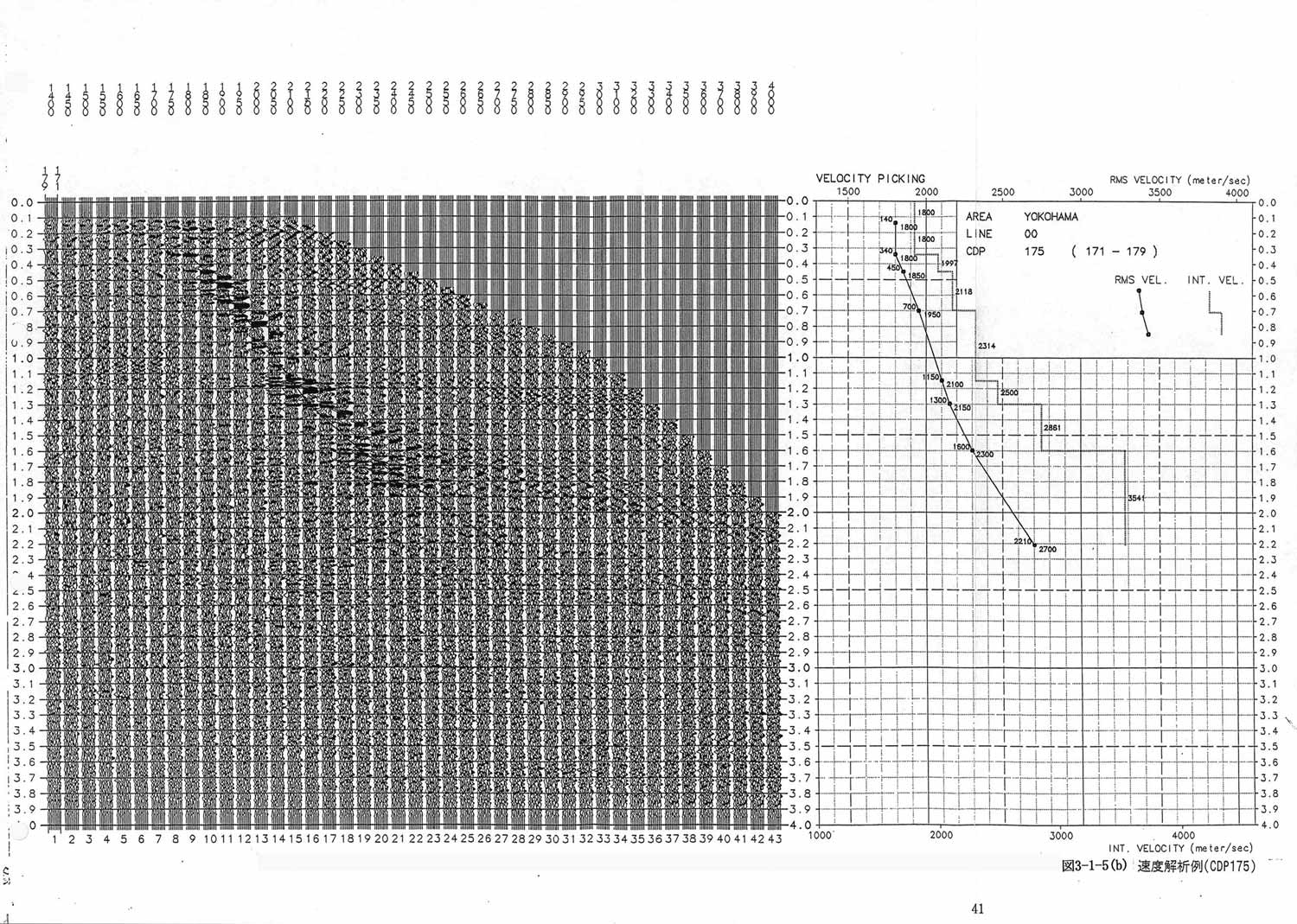

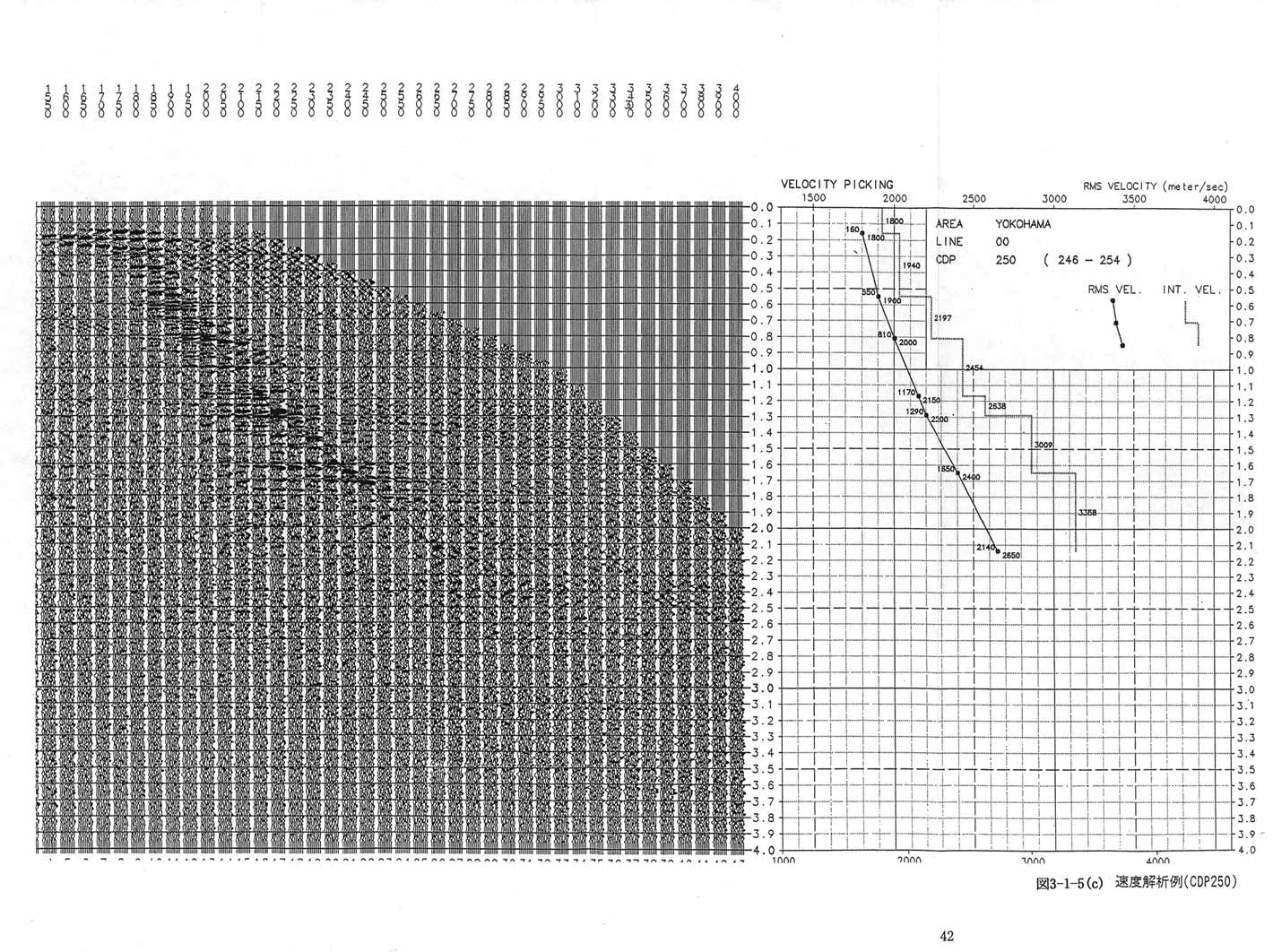

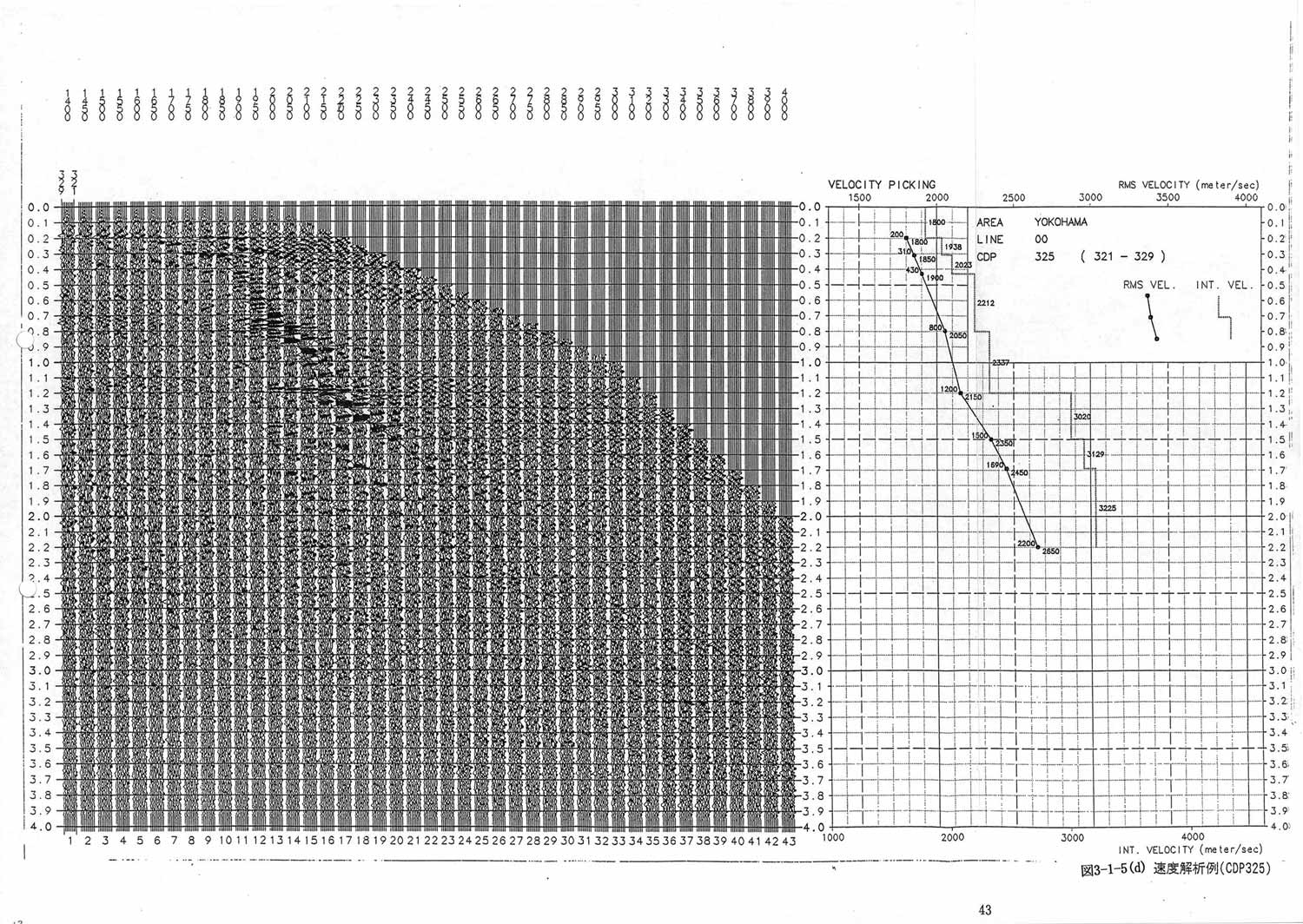

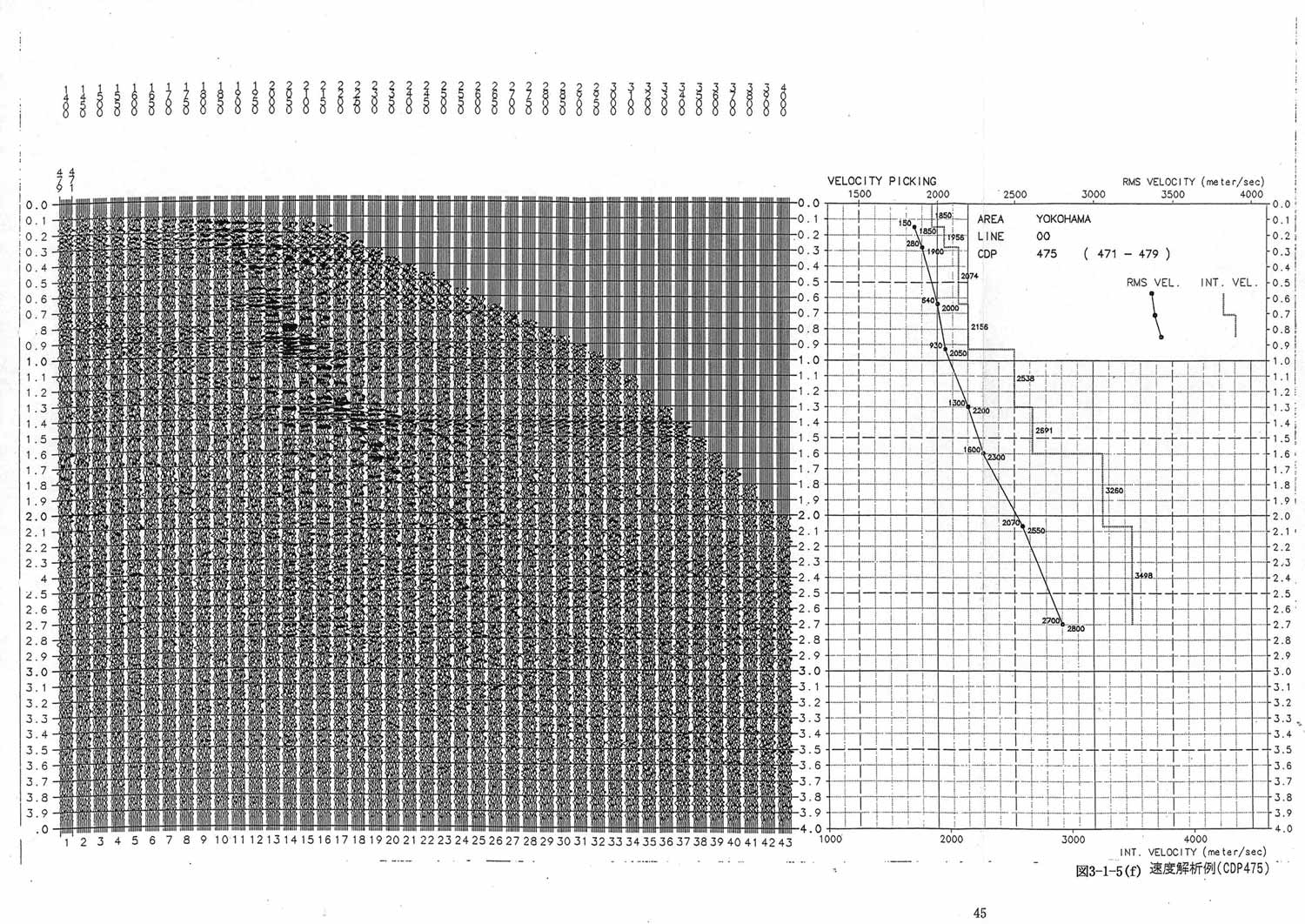

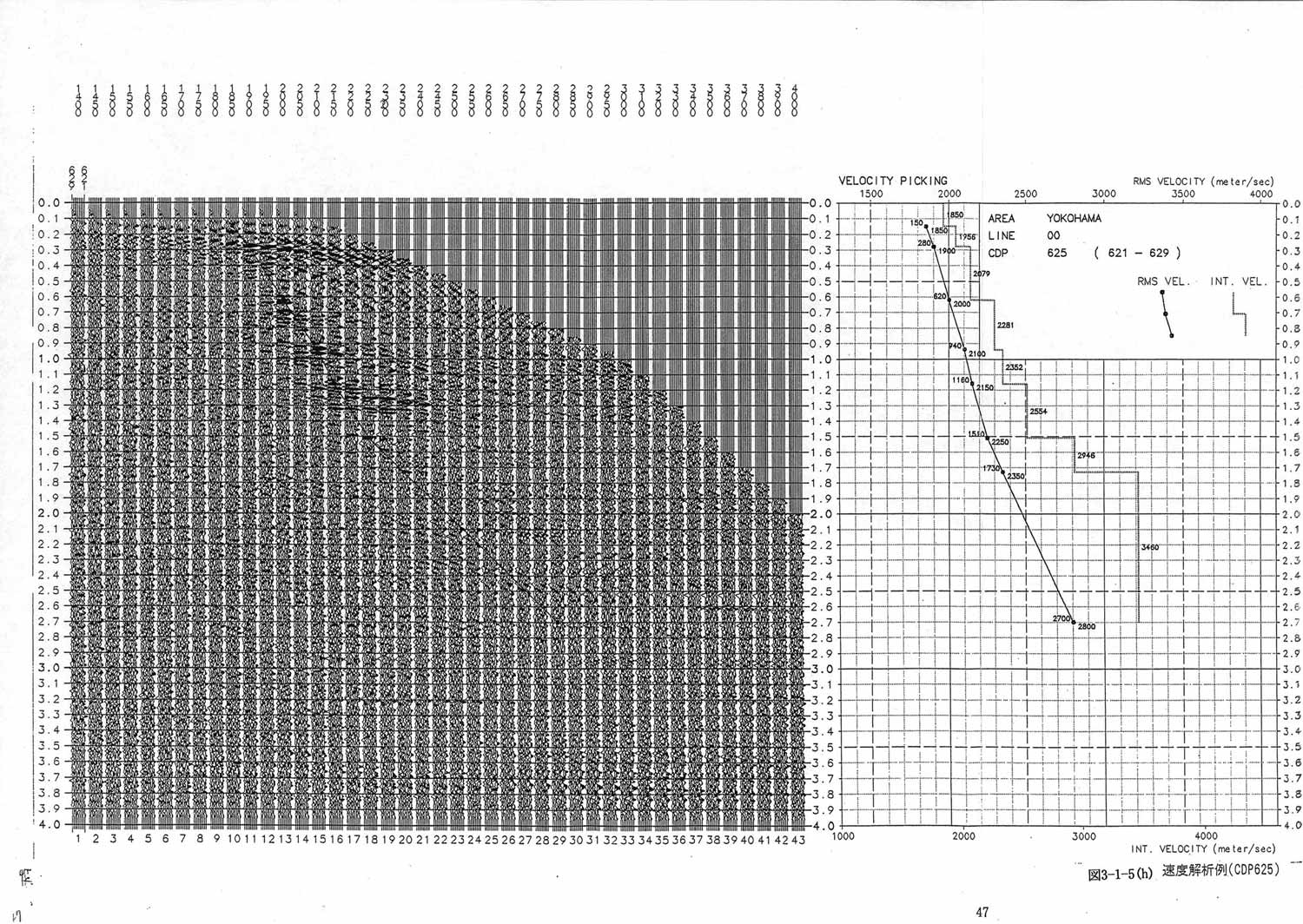

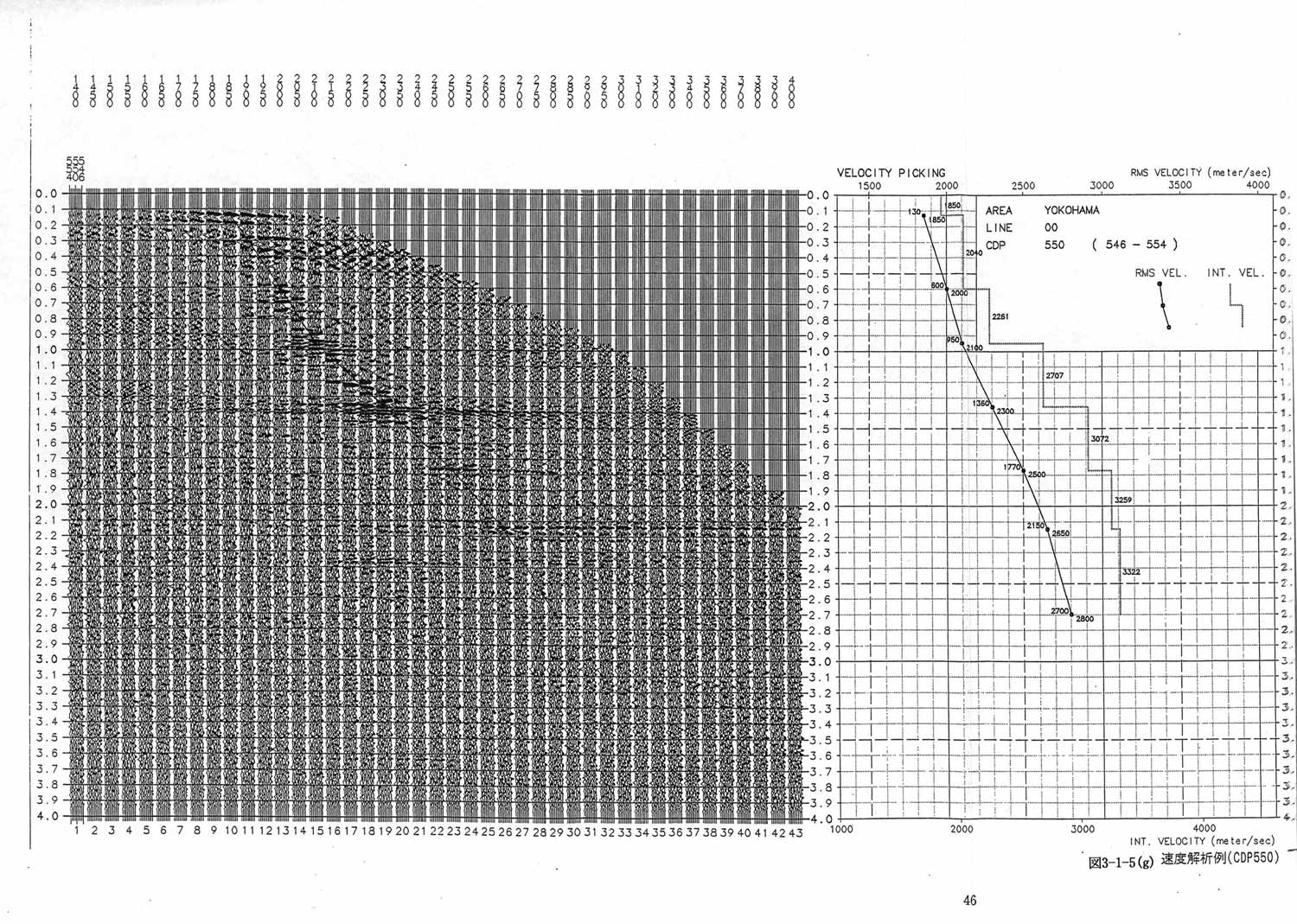

　定速度重合法（Ｃｏｎｓｔａｎｔ　Ｖｅｌｏｃｉｔｙ　Ｓｔａｃｋ）を用いて行った。速度解析は、残差静制補正処理の前後で計３回繰り返し行った。速度解析例を図３−１−５（ａ）、図３−１−５（ｂ）、図３−１−５（ｃ）、図３−１−５（ｄ）、図３−１−５（ｅ）、図３−１−５（ｆ）、図３−１−５（ｇ）、図３−１−５（ｈ）、に示す。

　（チ）　ＮＭＯ補正（ＮＭＯ　Ｃｏｒｒｅｃｔｉｏｎ）

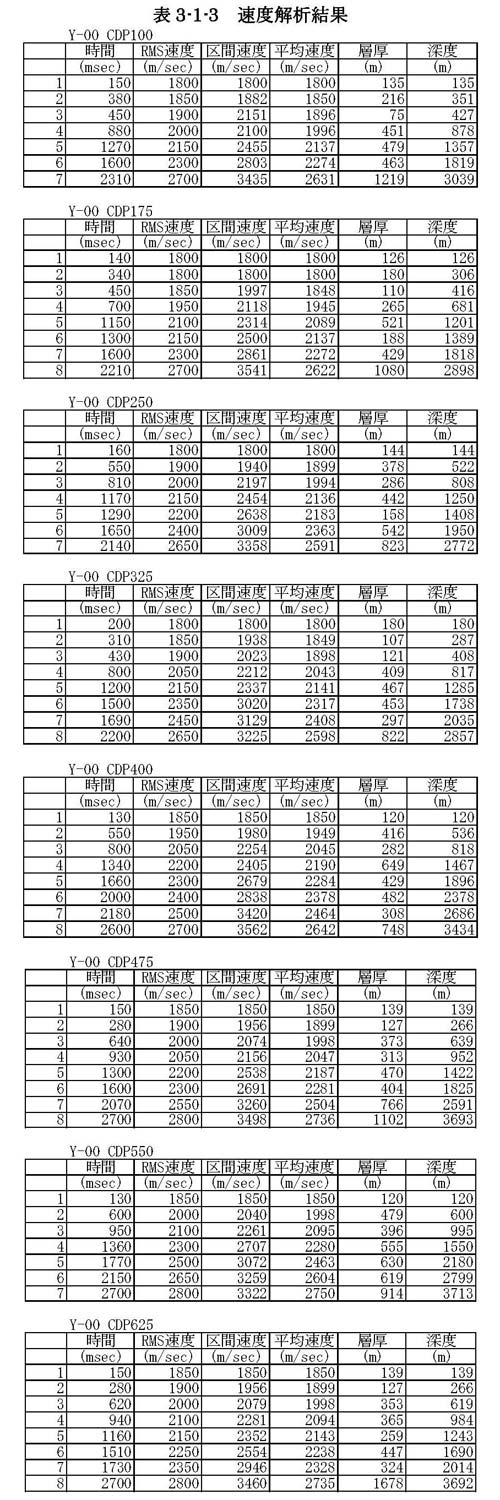

　各速度解析点で決定した速度関数（Ｔｏ，Ｖ）を測線方向に内外挿することによって得られた速度（表３−１−３）を用いてＮＭＯ補正を行った。

　（リ）　残差静補正（Ｒｅｓｉｄｕａｌ　Ｓｔａｔｉｃｓ）

　屈折波を用いた静補正では、比較的長周期の補正値は精度良く補正されるが、短周期の受振点・発振点固有の補正は不十分である。そこで、ＮＭＯ補正後のデータに見られる連続性の良い反射波を利用して残差静補正を行った。補正の際に許される相関関数のラグ値は　８　ｍｓｅｃとした。

　（リ）　ＣＤＰ重合（ＣＤＰ　Ｓｔａｃｋ）

　ＭＯ補正、残差静補正終了後、各ＣＤＰ内の反射波走時は、同一時間に並び、屈折波・表面波・ノイズ等は同一走時とならない。そこで、これらを足し合わせる（重合）ことで、Ｓ／Ｎの良い反射記録が得られる。テストの結果、オフセット範囲を１０〜１００００ｍと設定したため、標準重合数は３０となる。

　（ヌ）　Ｆ−Ｘ予測フィルタ（ｆ−ｘ　Ｐｒｅｄｉｃｔｉｏｎ　Ｆｉｌｔｅｒ）

　重合断面上で連続性のあるイベントを強調し、ランダムノイズを抑制するために、Ｆ−Ｘ予測フィルタを適用した。オペレータ長を以下のように短く設定したため、フィルター効果は比較的弱い。

　　オペレータ長　　：　　　　３　Ｔｒａｃｅｓ

　　ゲート長　　：　　　３０　Ｔｒａｃｅｓ

　　ウィンドウ長　　：　　６００　ｍｓｅｃ

　（ル）　最終断面図（Ｆｉｌｔｅｒｅｄ　Ｓｔａｃｋ）

　重合断面に以下のバンドパスフィルターを施し、フィルター後重合断面とした。

　　・時間　　　　０　−　１０００　ｍｓ　　　　　８／１０　−　４０／４５　Ｈｚ

　　・時間　１０００　−　２０００　ｍｓ　　　　　　３／５　−　３５／４０　Ｈｚ

　　・時間　２０００　−　２４００　ｍｓ　　　　　　１／３　−　２０／２５　Ｈｚ

　　・時間　２４００　−　５０００　ｍｓ　　　　　　１／３　−　１５／２０　Ｈｚ

　（オ）　時間マイグレーション（Ｔｉｍｅ　Ｍｉｇｒａｔｉｏｎ）

　重合断面図上では、反射波は、各ＣＤＰ位置から反射面までの往復垂直走時がそのＣＤＰ位置に表現されている。従って、傾斜した反射面に対しては、重合断面図上の反射面の傾斜／位置が、真の構造から若干ずれてくる。これを補正し、各ＣＤＰ直下の構造形態を表す様にする処理がマイグレーション処理である。

　本測線では差分マイグレーション処理を行い、マイグレーション速度は平滑化した重合速度（１００％）を用いた。

　（ワ）　深度変換（Ｄｅｐｔｈ　Ｃｏｎｖｅｒｓｉｏｎ）

　マイグレーション後の記録に対し、平滑化した速度関数を用いて、時間軸から深度軸へ変換を行った。

　深度断面の基準面は、各ＣＤＰ毎に、ＣＤＰを構成するデータの発振点・受振点の平均標高（Ｆｌｏａｔｉｎｇ　Ｄａｔｕｍ）とした。
