平成１３年度調査ではアレー半径（２００ｍ， ６００ｍ， ２０００ｍ）の３重同心円形アレーを設計したが、平成１４年度調査ではアレー半径（５０ｍ， １００ｍ， ２００ｍ， ４００ｍ， ８００ｍ， １６００ｍ）の６重同心円形アレーを設定した。これは、空間自己相関法で選択可能なアレー半径の分布を、平成１４年度調査よりも一様かつ広範囲にするための措置であり、アレー中心上に１ヶ所、および６重同心アレー円周上に３ヶ所ずつ、計１９ヶ所に地震計を円対称的に設置した。

実際の設置場所の決定に当たっては、観測地点を中心とした同心円上に配置できるように、構造物や空洞直上、立入禁止場所、水上の場所等を避けるようにアレー中心を軸として同心円周上の３点を適宜回転させ、裸地やアスファルト道路、コンクリート舗装の場所を探し出した。

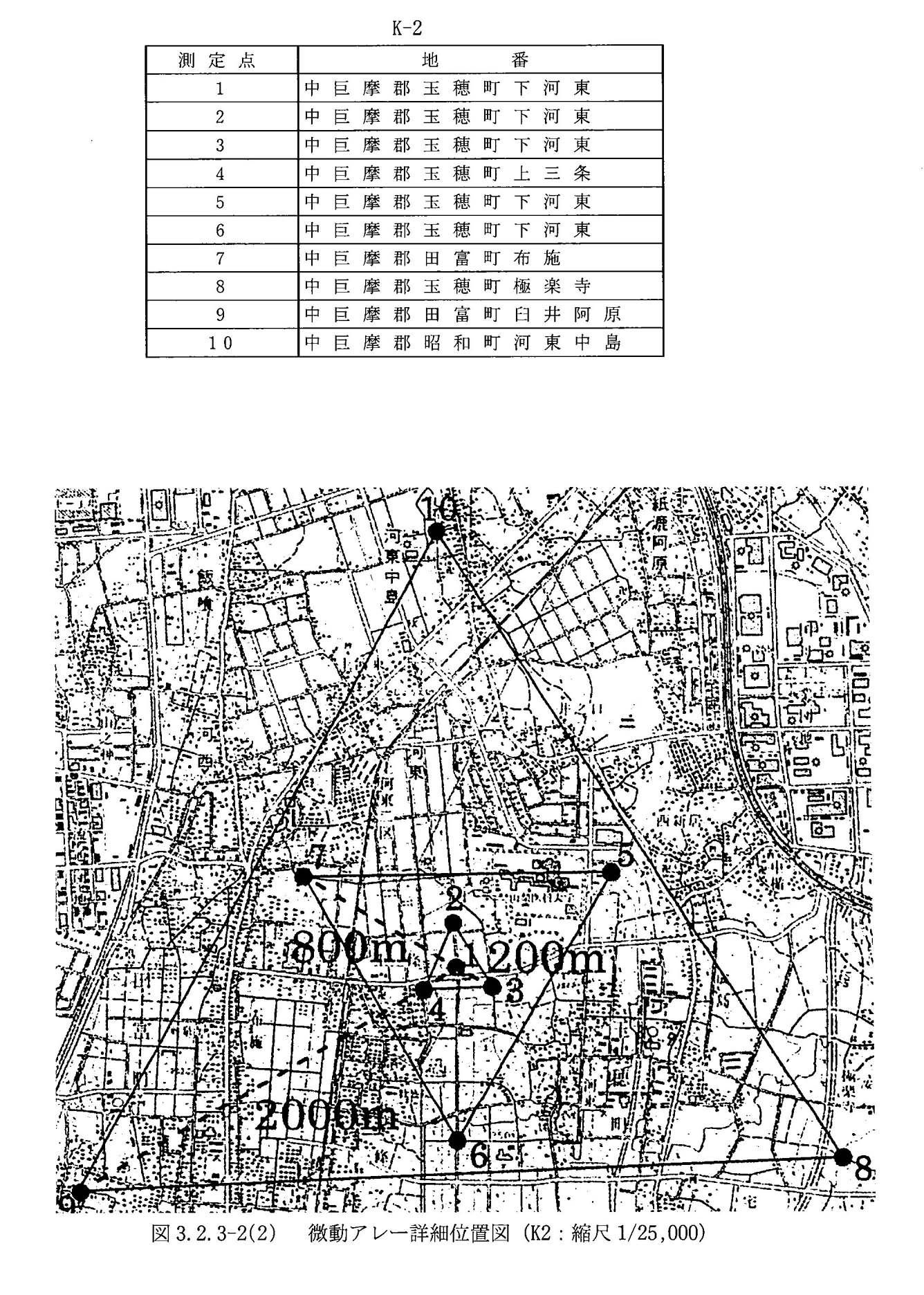

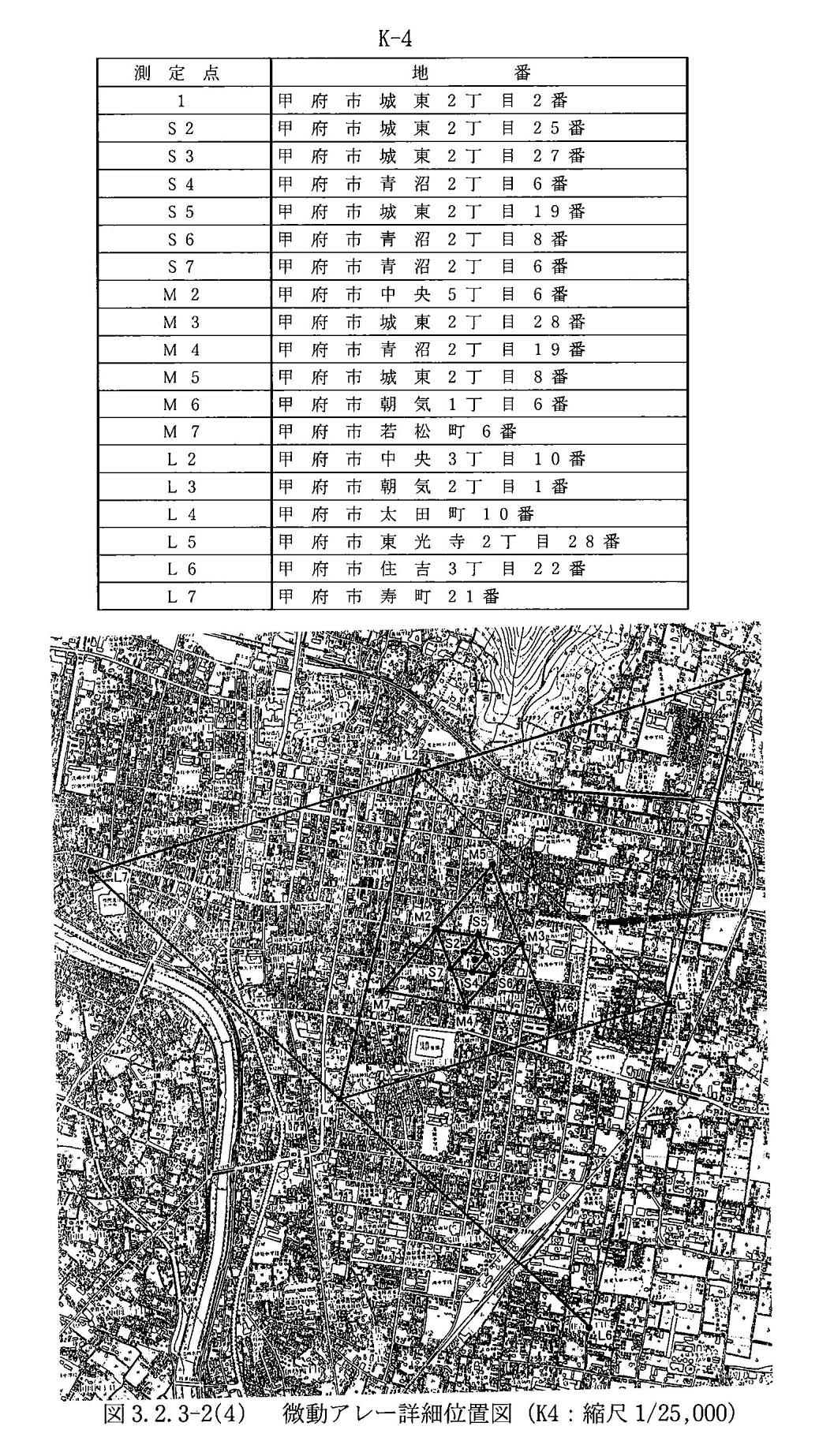

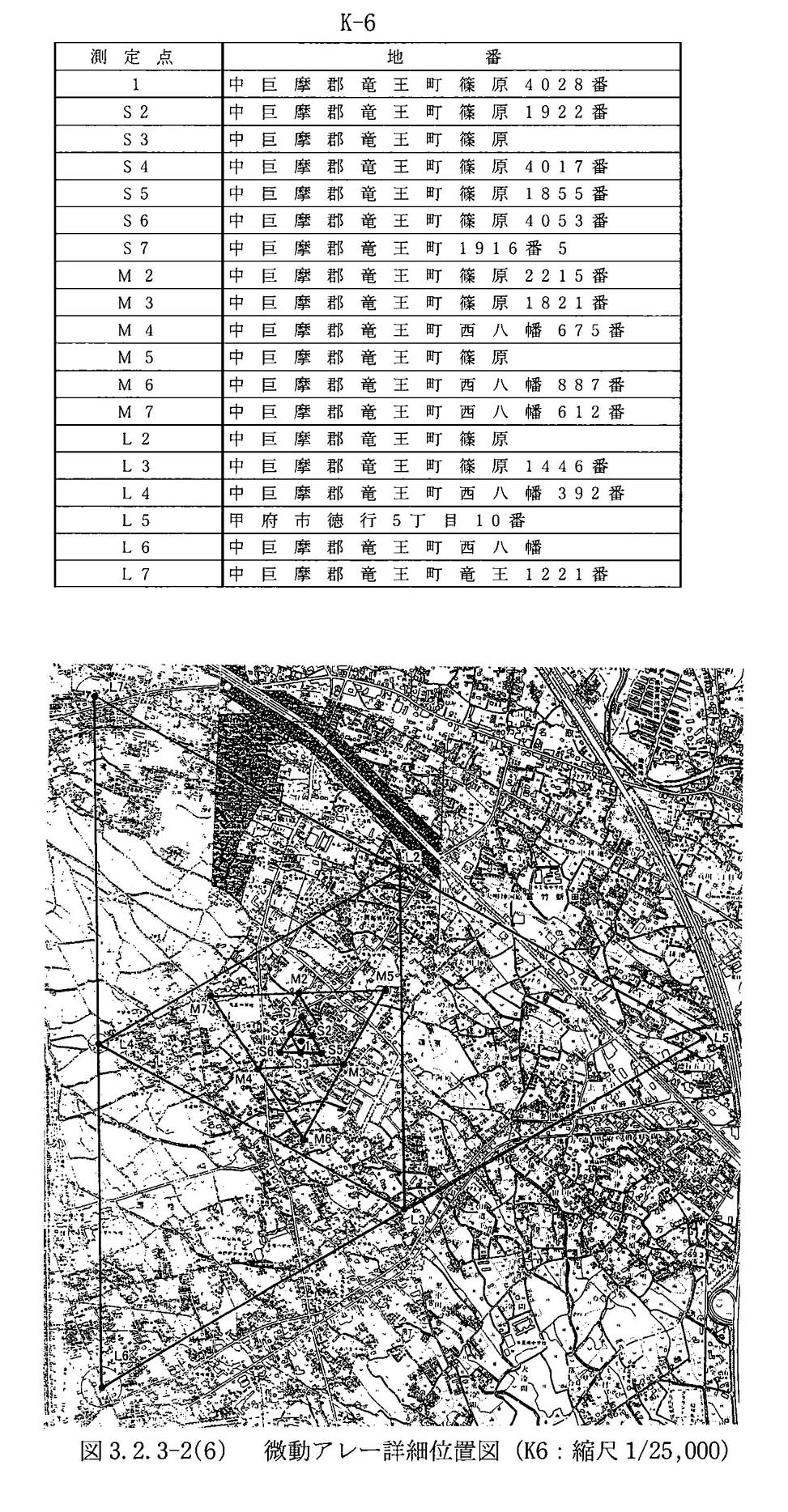

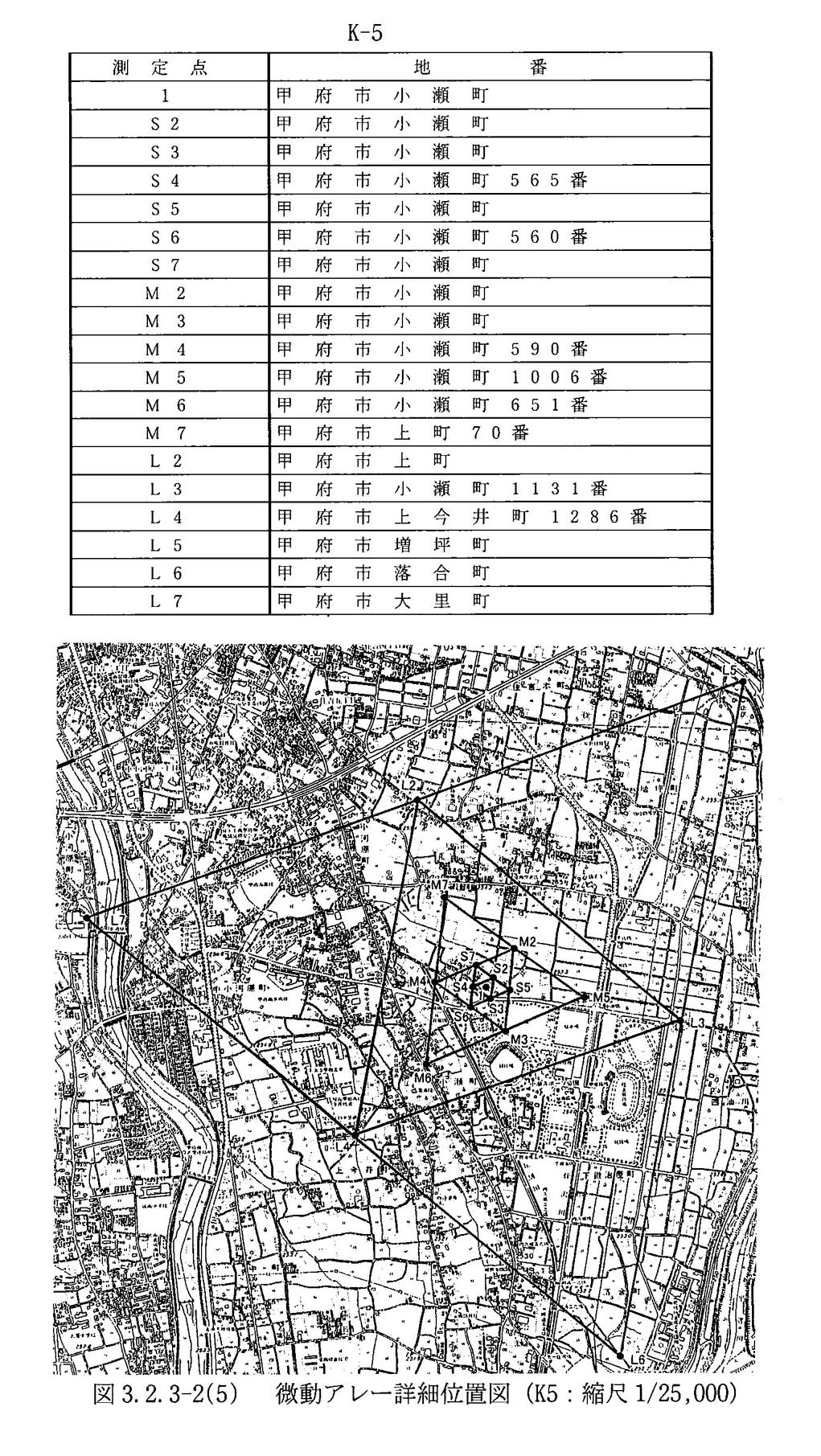

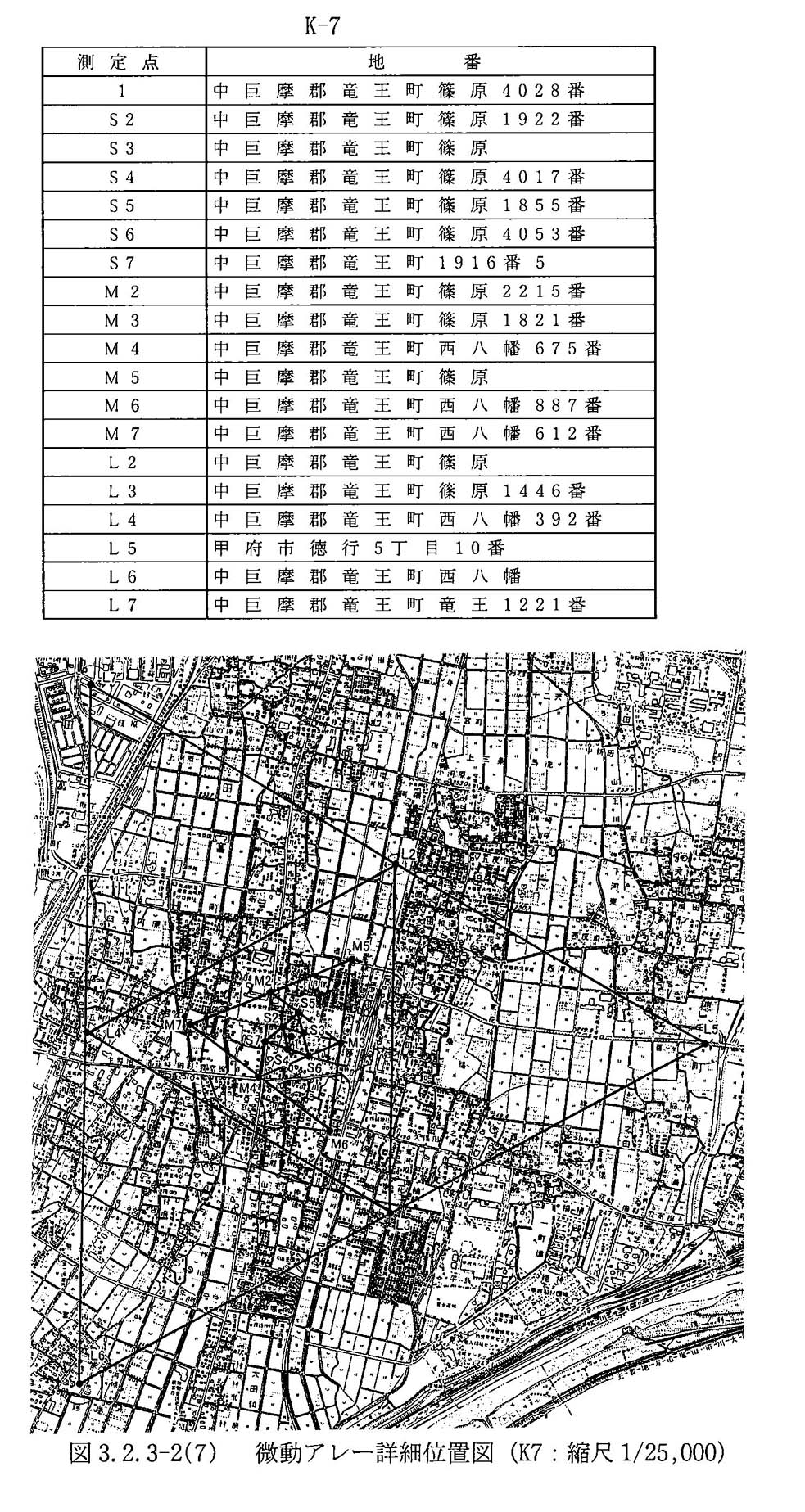

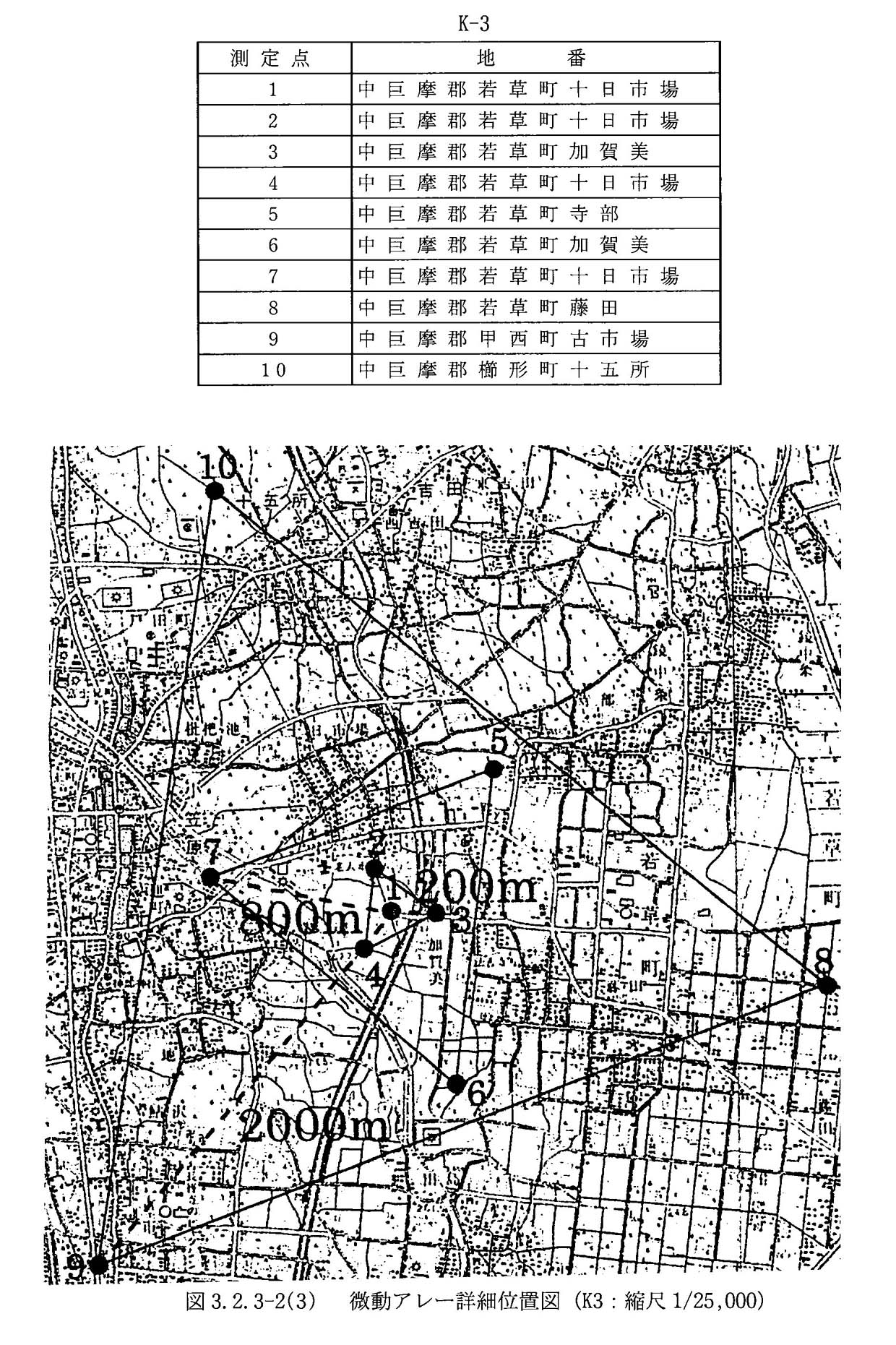

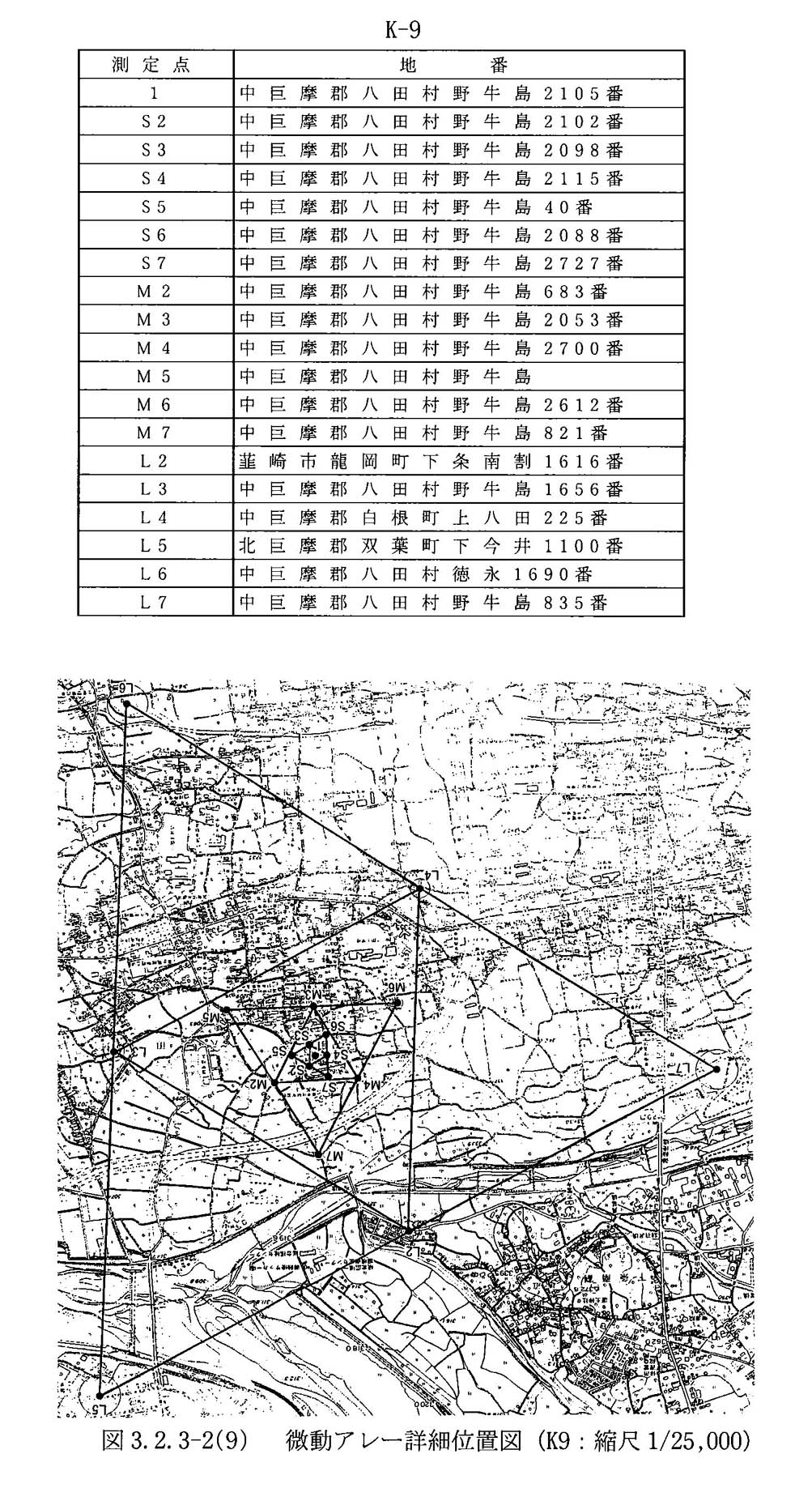

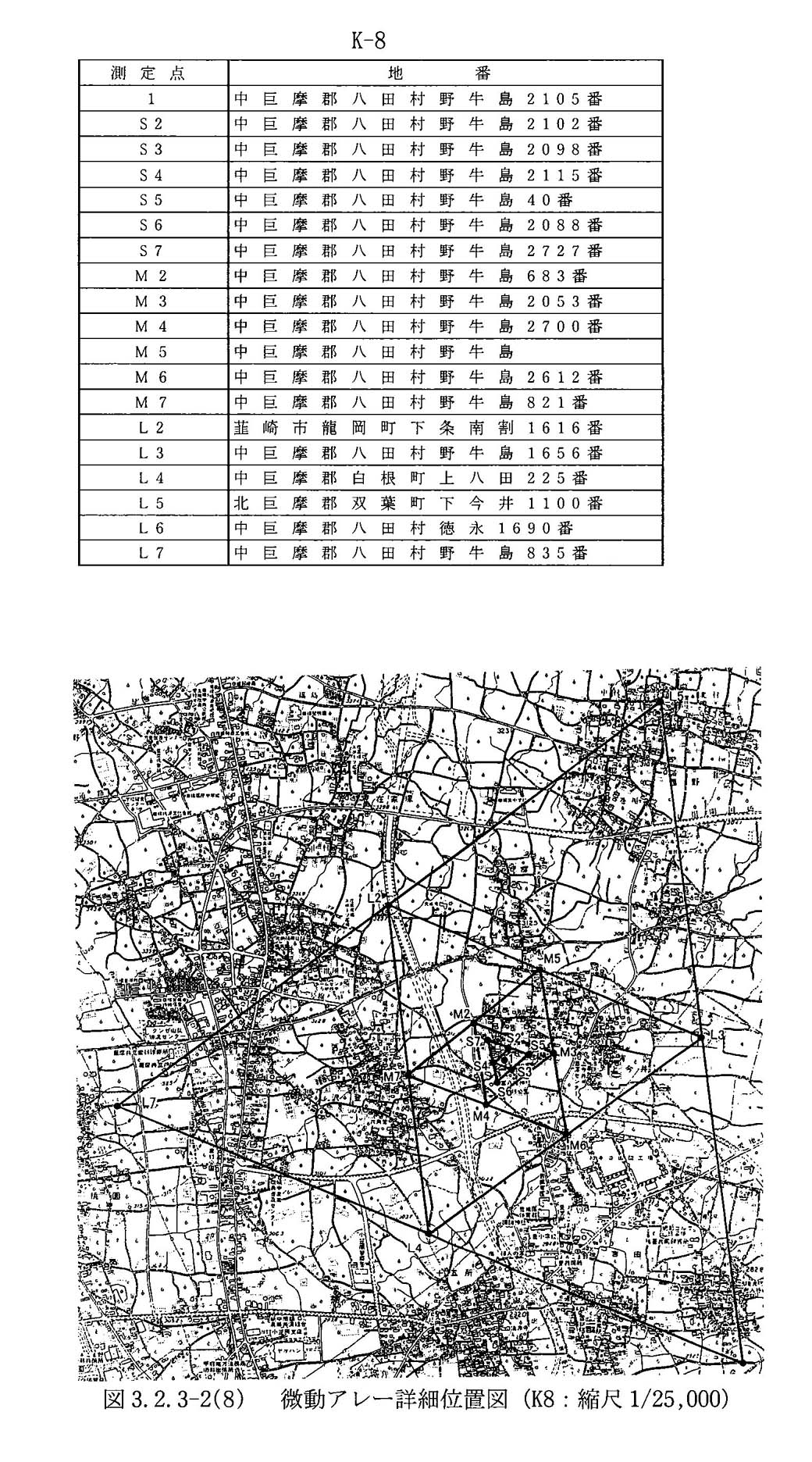

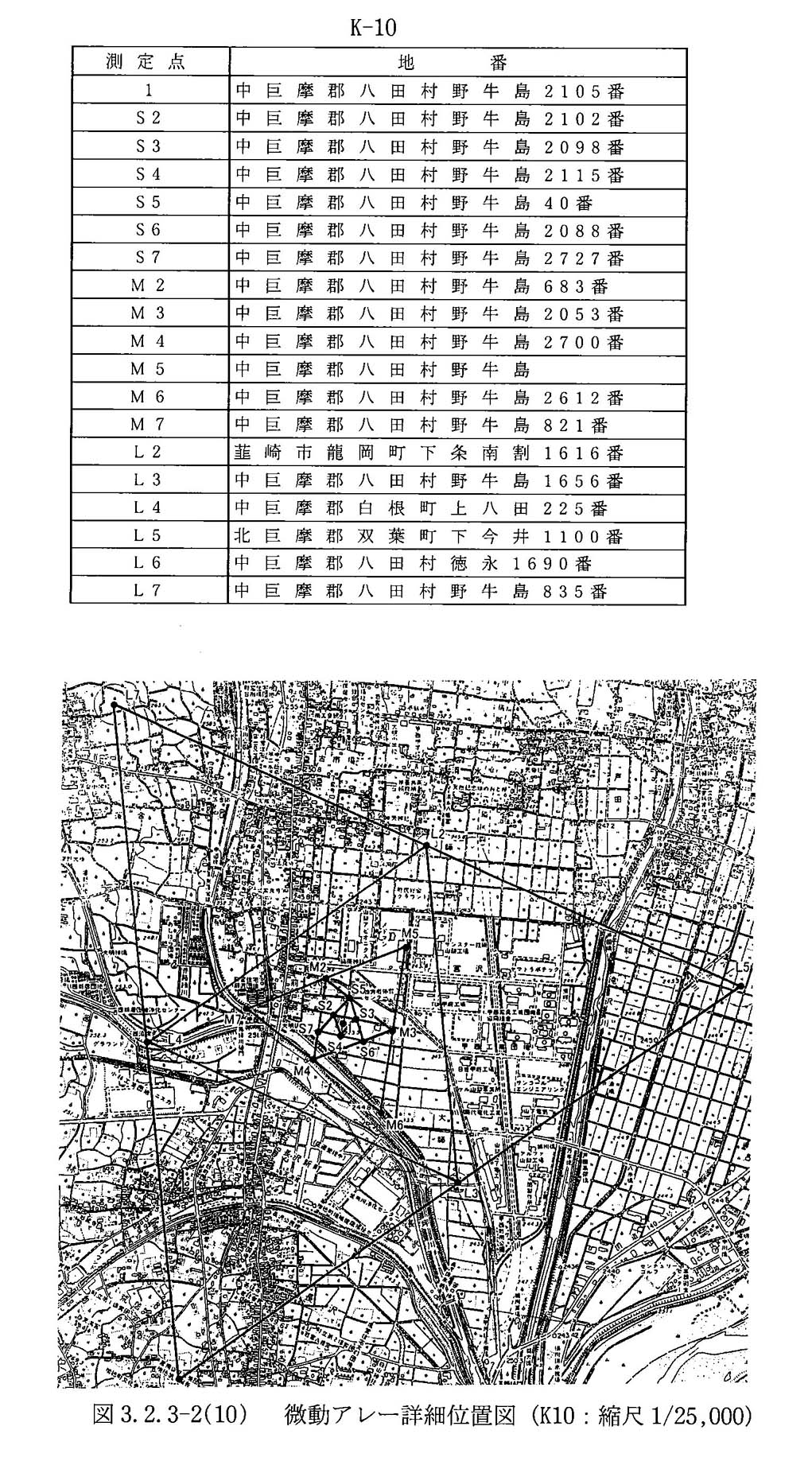

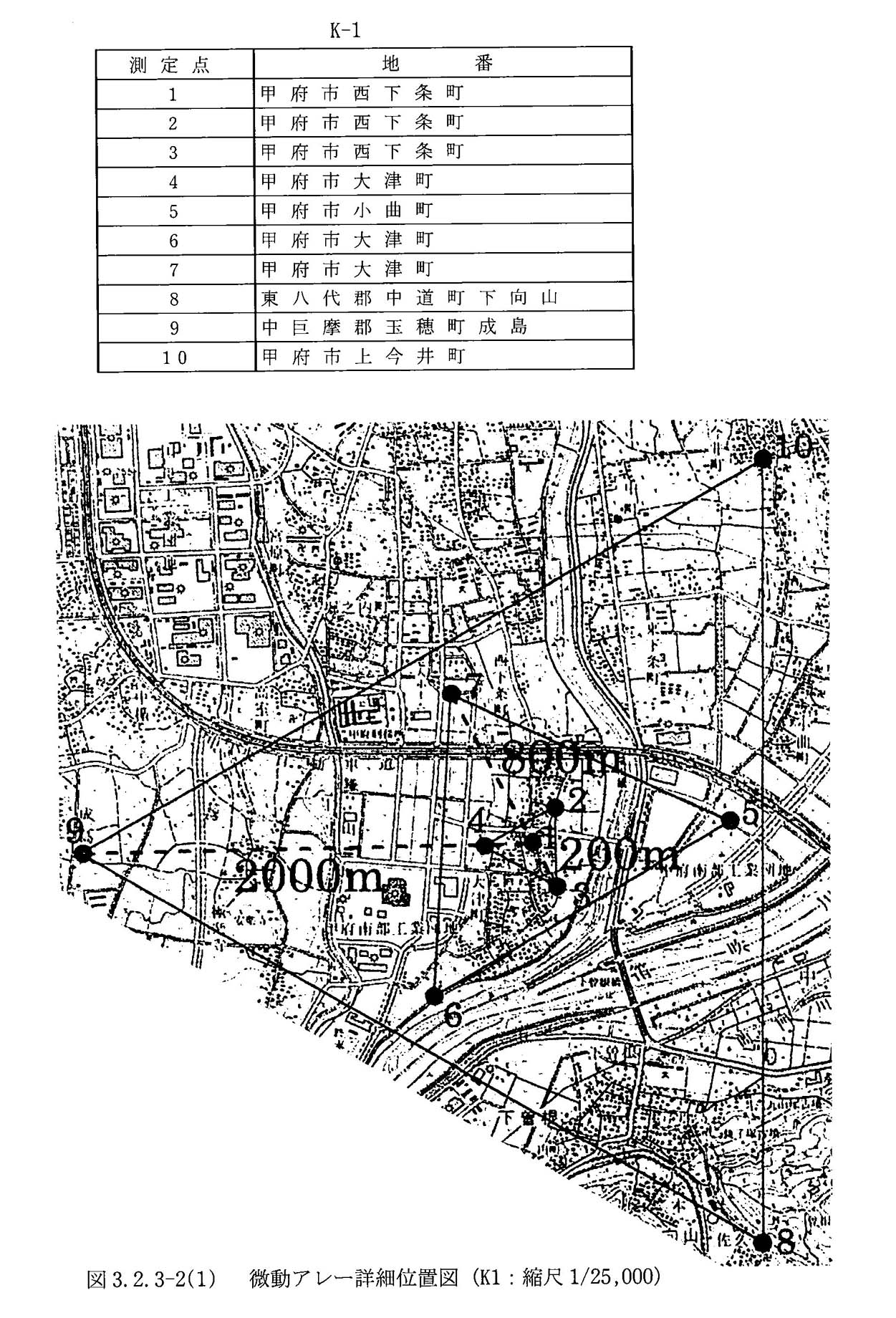

アレー地点Ｋ１〜Ｋ１０に対する微動アレー詳細図（縮尺１／２５，０００）を図３−２−３−２−１， 図３−２−３−２−２， 図３−２−３−２−３， 図３−２−３−２−４， 図３−２−３−２−５， 図３−２−３−２−６， 図３−２−３−２−７， 図３−２−３−２−８， 図３−２−３−２−９， 図３−２−３−２−１０に示す。本図中の「Ｓ」は小アレー、「Ｍ」は中アレー、「Ｌ」は大アレーをそれぞれ表す。また、アレー中心はアレー半径に関係なく共通なので、単に「１」とのみ表示する。

表３−２−３−１に微動アレー中心位置の緯度、経度を示す。
