（ア） Ｓ波速度９００ｍ／ｓｅｃ以下

（イ） Ｓ波速度９００〜１２００ｍ／ｓｅｃ

（ウ） Ｓ波速度１２００〜１５００ｍ／ｓｅｃ

（エ） Ｓ波速度１５００〜２０００ｍ／ｓｅｃ

（オ） Ｓ波速度３０００ｍ／ｓｅｃ前後

上記において、地震基盤は（オ）層に相当する。ただし、前年度調査では池田（１９９８）を参照して、（オ）層のＳ波速度を３３００ｍ／ｓｅｃに固定した。

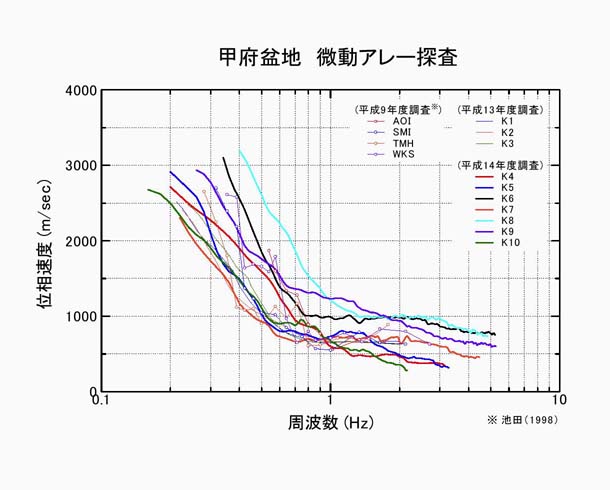

　本年度調査では図５−３−４−８に示したとおり、観測位相速度の周波数帯域（特に高周波側）が前年度調査よりも拡大したため、表層付近に比較的遅いＳ波速度層の存在を仮定することが可能となった。そこで、上記の（ア）〜（オ）を参考にして、次の［�T］〜［�Z］に示すような７種類のＳ波速度層を想定し、フォワードモデリングにより水平７層（６層半無限）モデルを全アレー地点に対して計算（アレー地点Ｋ１，Ｋ２およびＫ３については再計算）する方針を採った。

［�T］Ｓ波速度 ５００ｍ／ｓｅｃ以下（前年度（ア）に相当）

［�U］Ｓ波速度 ５００ 〜 ９００ｍ／ｓｅｃ（前年度（ア）に相当）

［�V］Ｓ波速度 ９００ 〜 １２００ｍ／ｓｅｃ（前年度（イ）に相当）

［�W］Ｓ波速度 １２００ 〜 １５００ｍ／ｓｅｃ（前年度（ウ）に相当）

［�X］Ｓ波速度 １５００ 〜 ２０００ｍ／ｓｅｃ（前年度（エ）に相当）

［�Y］Ｓ波速度 ２７００ 〜 ３２００ｍ／ｓｅｃ（前年度（オ）に相当）

［�Z］Ｓ波速度 ３５００ 〜 ４０００ｍ／ｓｅｃ（ダミー層）

この場合、地震基盤は［�Y］層および［�Z］層に相当するが、［�Z］層は［�Y］層のＳ波速度の推定計算を安定に実行する目的で導入したダミー層（半無限層）であるため、以後単に「地震基盤」と記す場合には［�Y］層を意味するものとする。

モデリングの際の未知パラメータは層厚およびＳ波速度とし、Ｐ波速度および密度は松岡ほか（２０００）の提唱する統計回帰式を用いてＳ波速度から換算した。また、どのアレー地点でも、同じ層番号に対してほぼ同じＳ波速度値を示すように解を求めた。

　得られた逆解析結果を、図５−３−５−１、図５−３−５−２、図５−３−５−３、図５−３−５−４、図５−３−５−５に示す（左図＝位相速度の観測値と理論値との比較、右図＝深度に対するＳ波速度分布）。また、各層下面深度（地表を基準とする値）、換算Ｐ波速度および換算密度も含めた逆解析結果を、一括して表５−３−５−１、表５−３−５−２に示す。

さらに、本年度調査の逆解析結果（再解析ぶんを含む）に基づくＳ波速度断面図を、図５−３−５−６（東西方向断面図）および図５−３−５−７（南北方向断面図）に示す。なお、図５−３−５−６における「Ｋ３−Ｋ２−Ｋ１」断面、および図５−３−５−７における「Ｋ１−Ｋ５−Ｋ４」断面は、前年度調査および今年度調査に実施した反射法地震探査の重合測線と平行な鉛直面に投影して描いてある。

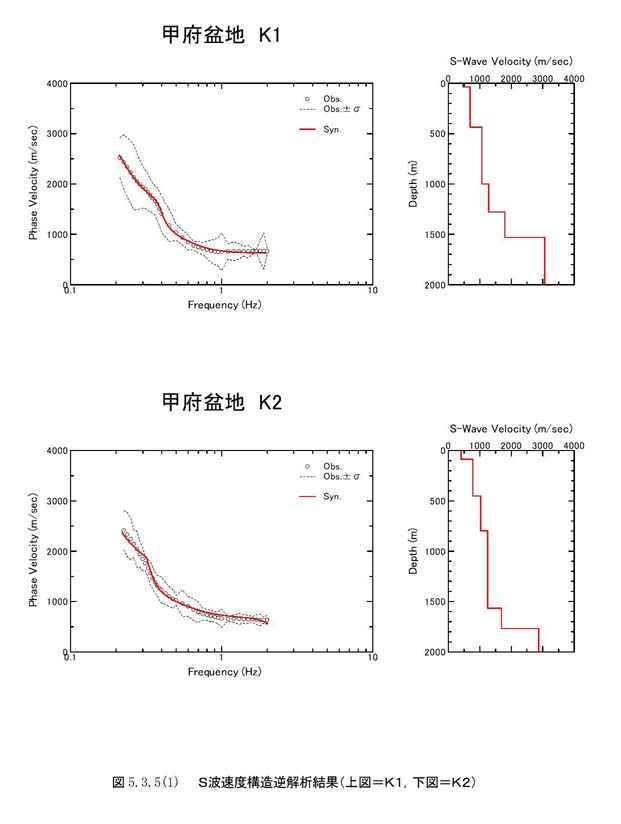

図５−３−５−１　　Ｓ波速度構造逆解析結果（上図＝Ｋ１，下図＝Ｋ２）

図５−３−５−２　　Ｓ波速度構造逆解析結果（上図＝Ｋ３，下図＝Ｋ４）

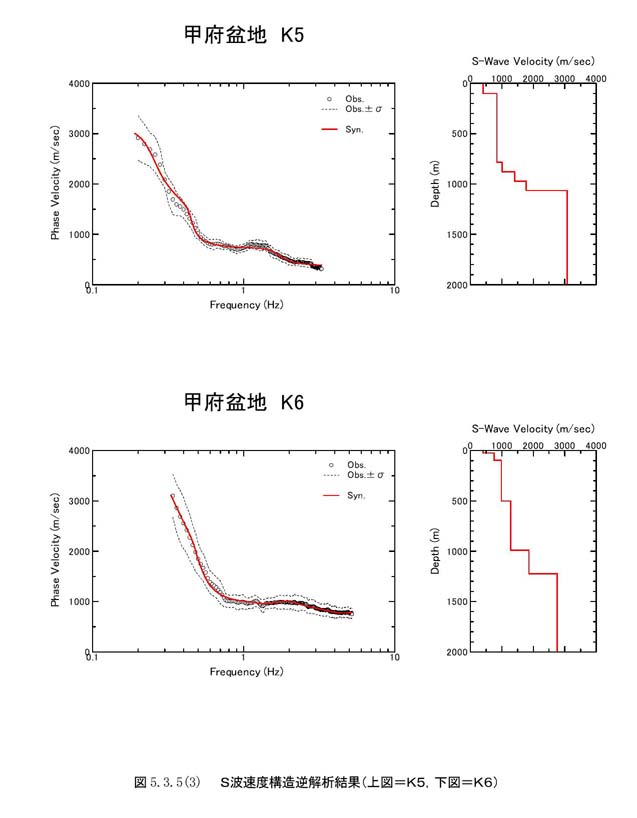

図５−３−５−３　　Ｓ波速度構造逆解析結果（上図＝Ｋ５，下図＝Ｋ６）

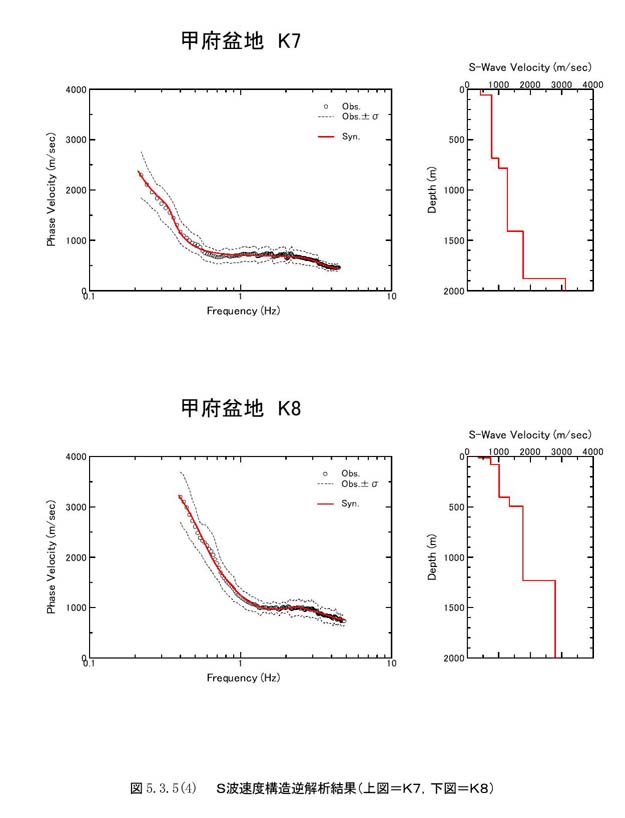

図５−３−５−４　　Ｓ波速度構造逆解析結果（上図＝Ｋ７，下図＝Ｋ８）

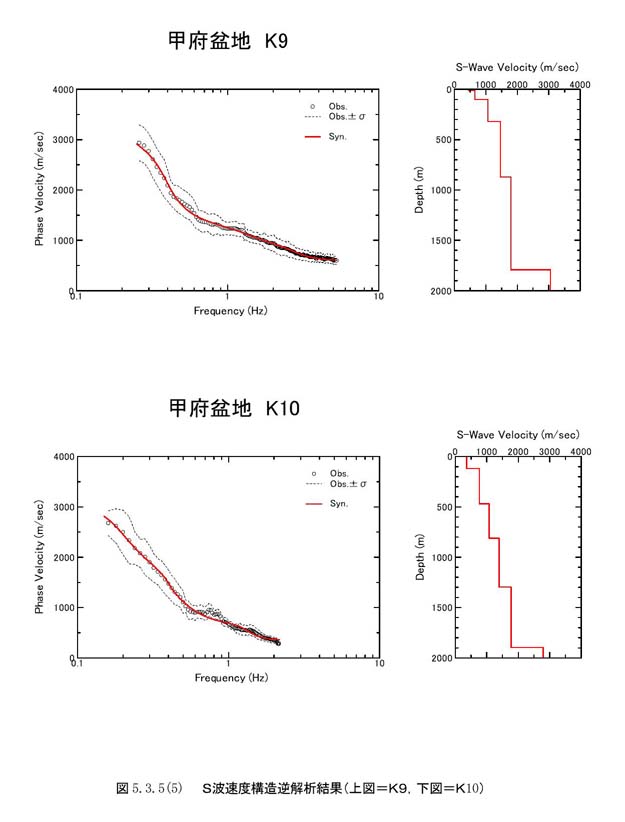

図５−３−５−５　　Ｓ波速度構造逆解析結果（上図＝Ｋ９，下図＝Ｋ１０）

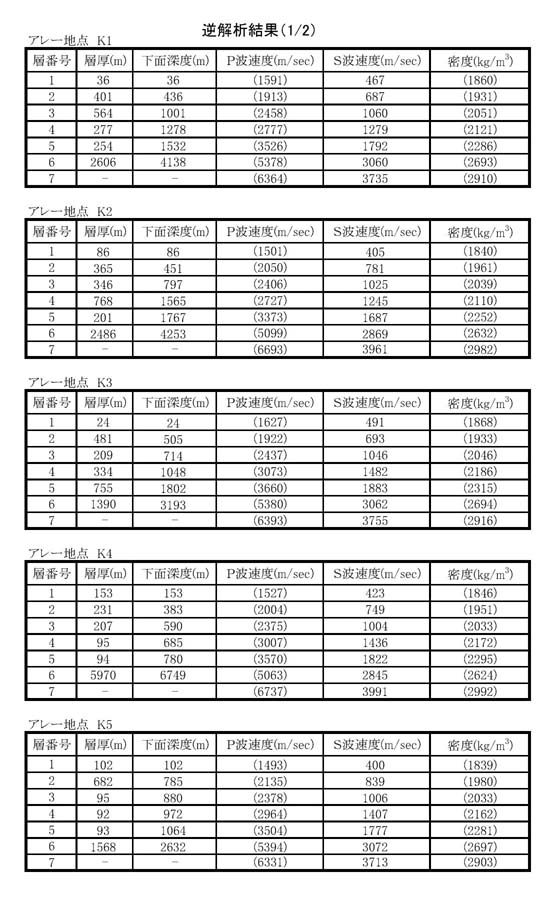

表５−３−５−１　　逆解析最終結果

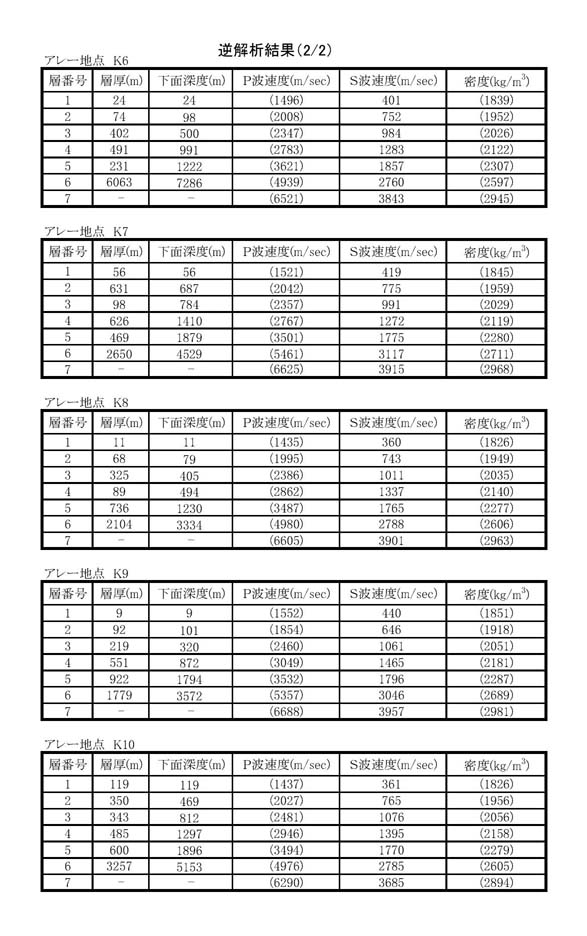

表５−３−５−２　　逆解析最終結果

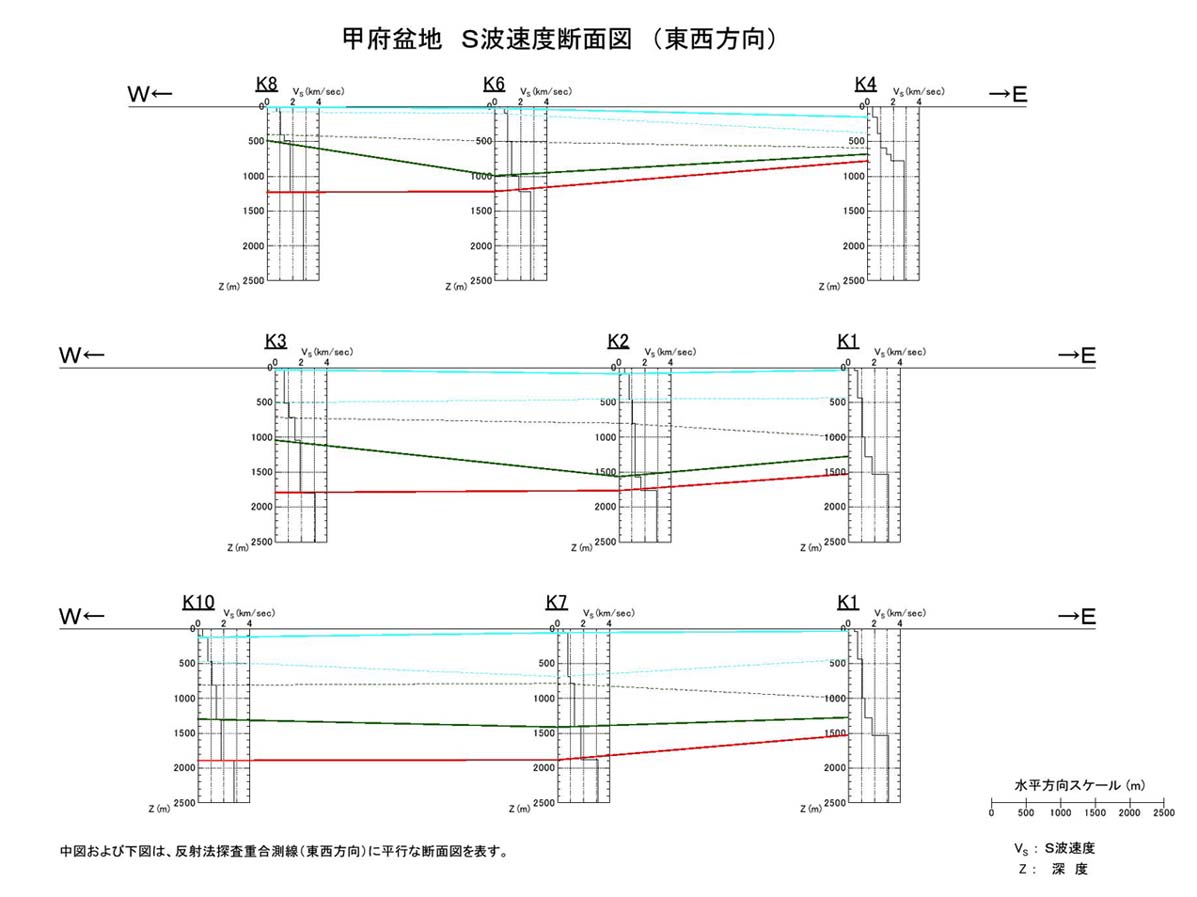

図５−３−５−６　　Ｓ波速度構造断面図（東西方向断面）

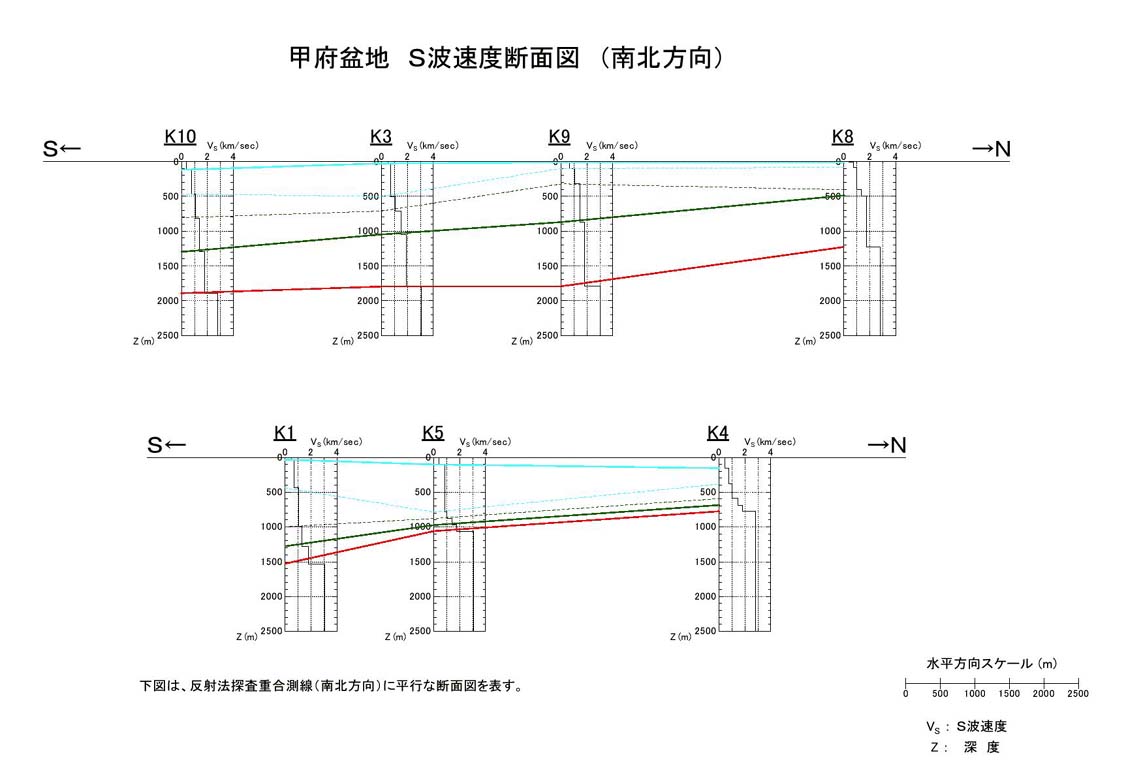

図５−３−５−７　　Ｓ波速度構造断面図（南北方向断面）
