3−4−3 反射法解析結果

図3−12図3−13図3−14図3−15、図3−16に、最終的な結果である4種類の反射断面図を示す。すなわち、

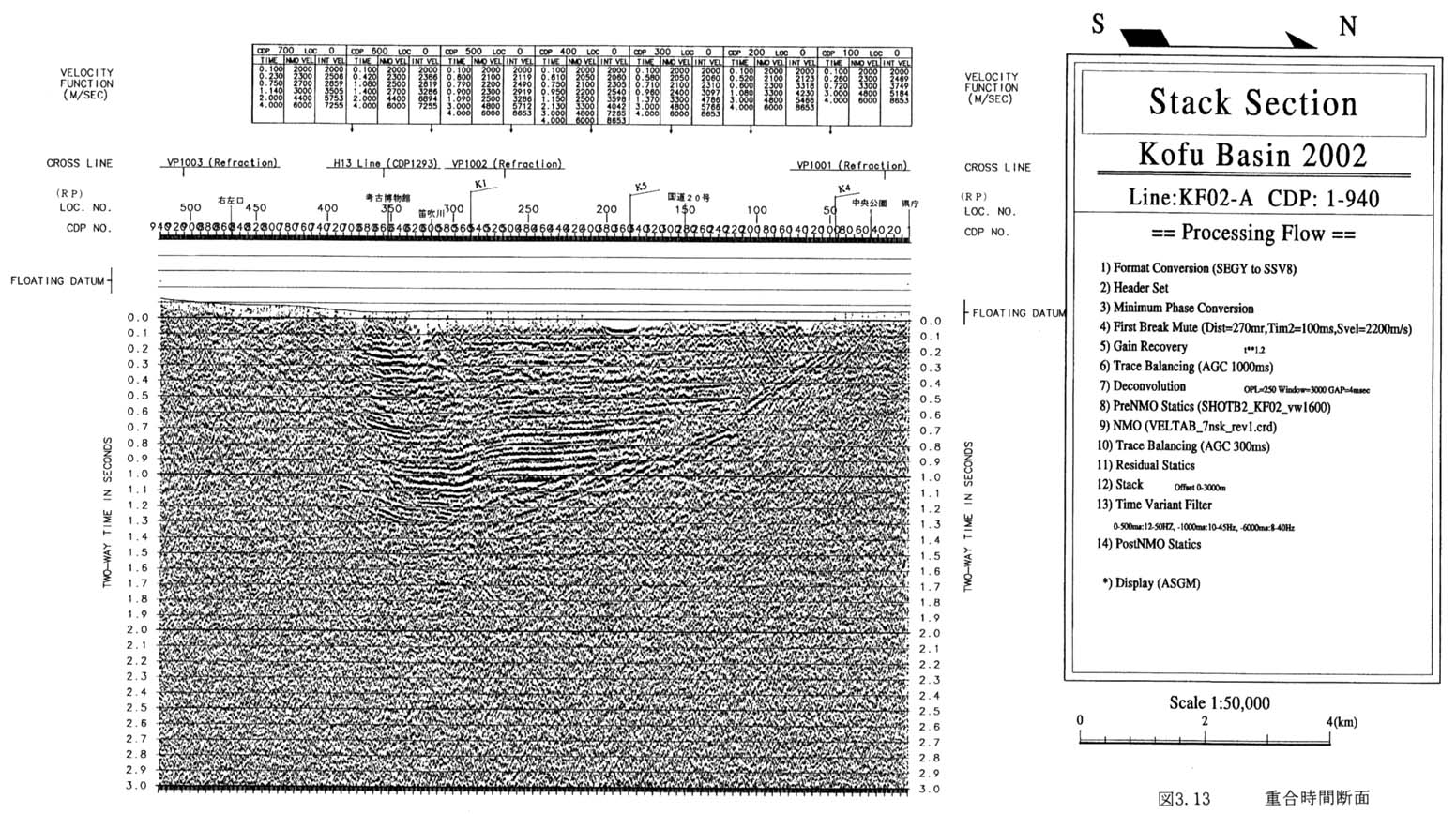

・重合断面図

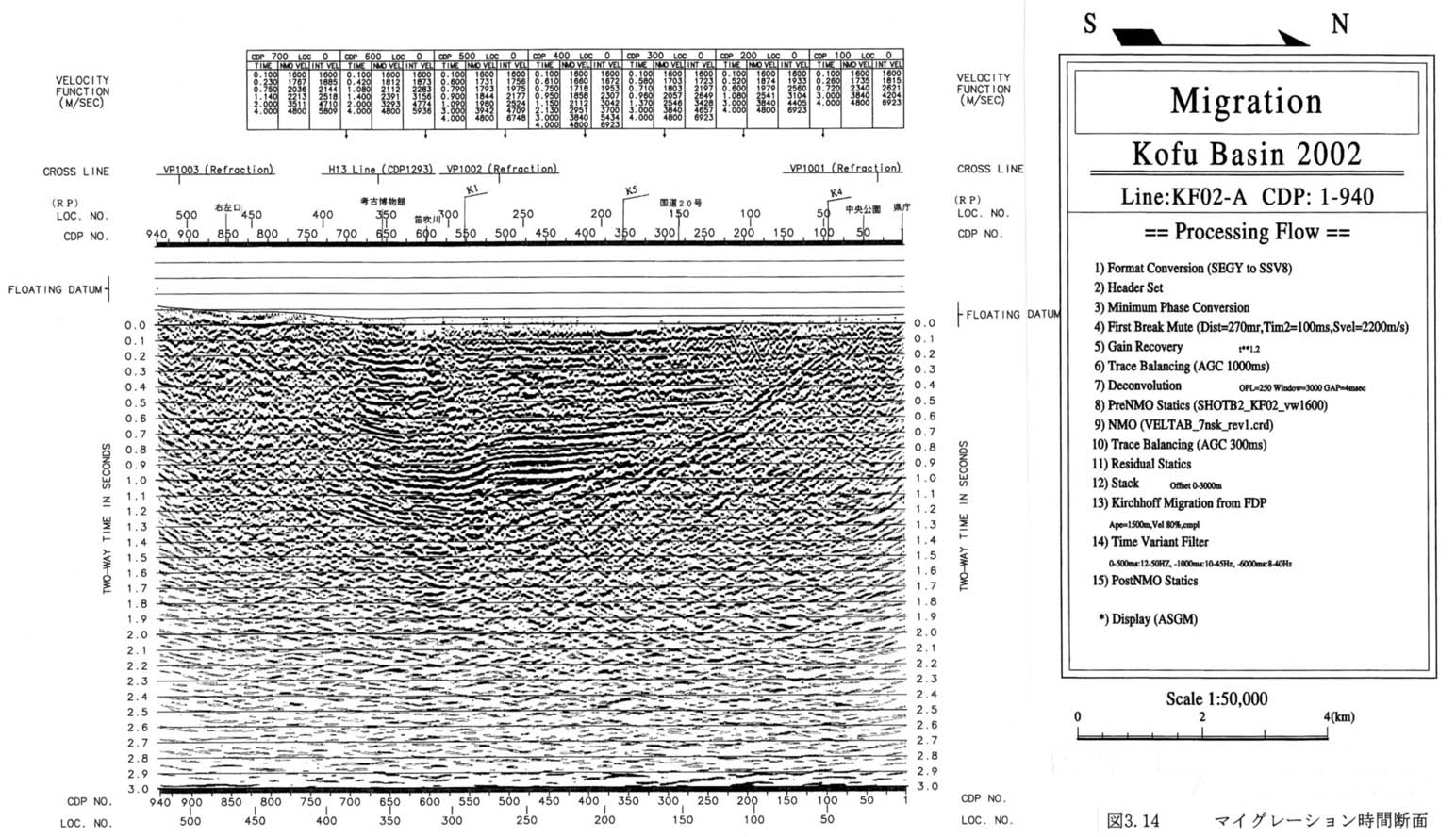

・マイグレーション後時間断面図

・深度断面図

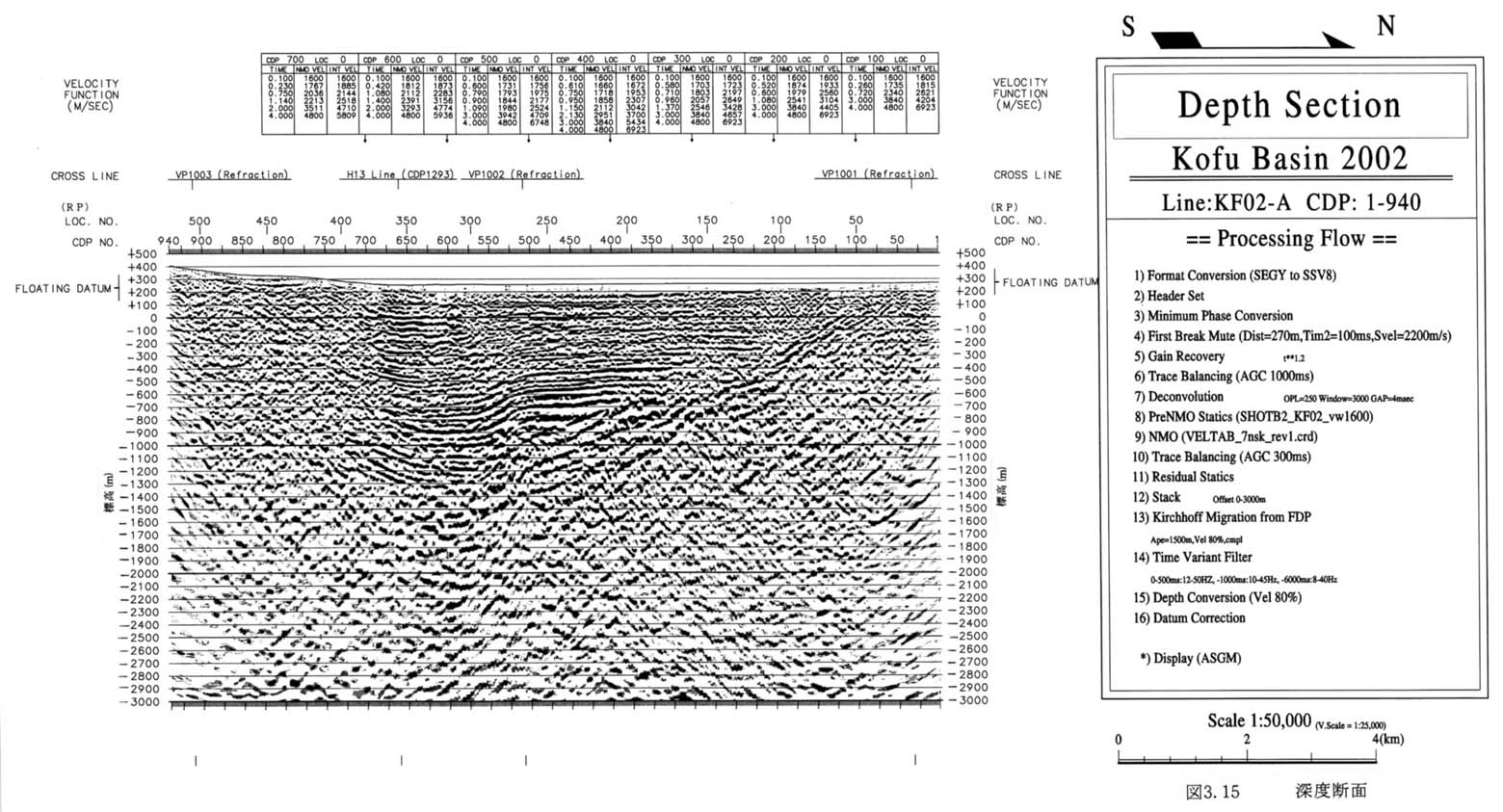

・深度断面図(カラー表示)

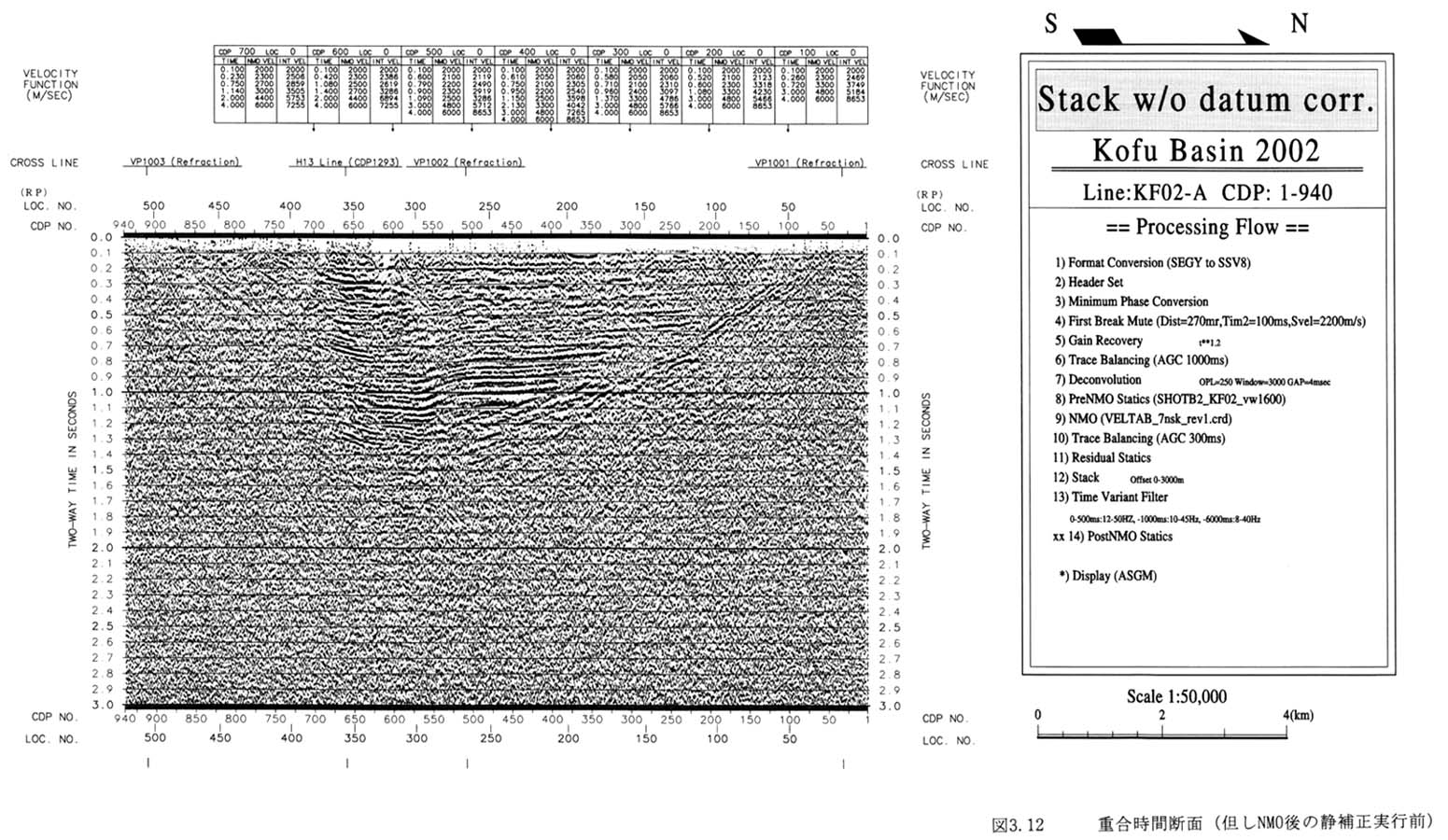

但し、図3−12はNMO後の静補正適用前の重合断面であり、浮動基準面からの断面になっているため、重合断面と速度解析パネル上のイベントとの対比がわかりやすくなっている。
