図３−６−１、図３−６−２、図３−６−３、図３−６−４、図３−６−５、図３−６−６、図３−６−７、図３−６−８、図３−６−９に、反射法地震探査の現場モニター記録例を示す。図では人工震源（バイブロサイス）から生成された弾性波を、地表に設置した３６０カ所の受振点で同時に観測した波形を並べて表示してある。横軸は受振点位置、縦軸は弾性波の到達時間（往復走時時間、ミリ秒）に相当する。参考のために、５万分の１の地形図上に発震点・受振点をマークした測線図を対比した。なお、ここに示した発震記録では、発震点付近の状況（例えば民家に近いなど）によってスイープ回数が変わっていることに注意されたい。図３−６−１，図３−６−２，図３−６−５，図３−６−６，図３−６−７では３０回、（ｃ）では２０回、（Ｉ）では１５回、（ｄ）では１０回、（ｈ）では５回、となっている。

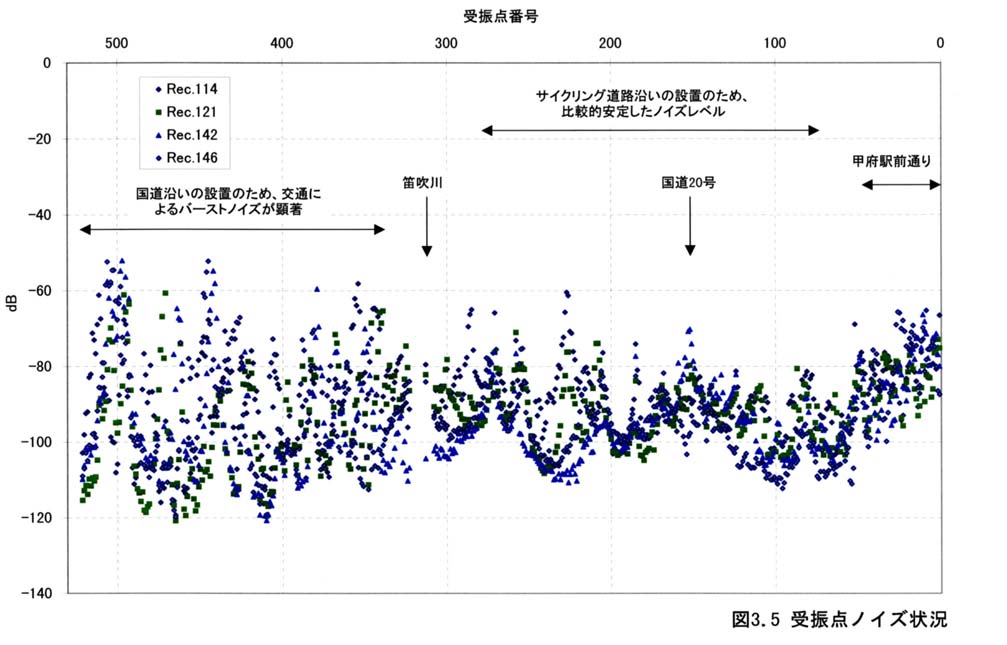

記録例では、表層基底層を伝播した初動屈折波（直線的な波の並び）が確認できる。測線の南端（図３−６−９）では屈曲した国道３５８号線道路に沿って受振器が展開されているため、初動屈折波もそれに応じて屈曲して表現されている。初動屈折波は概ね発震点から１００〜２００チャンネルまでは明瞭に認められるが、それ以遠では初動が不明瞭になっている。また甲府駅前の繁華街ではノイズレベルが高く、初動がはっきりしない。

また測線中央部（図３−６−３，図３−６−４，図３−６−５，図３−６−６）では初動のほかにいくつかの双曲線的な波の並びが確認でき、これらは地下からの反射波に相当する（図３−６−５）では発震点付近ＬｏｃＮｏ．２３５で１．２秒辺りに認められる）。その他の記録例でも断片的に反射波が観測されているが、連続的に追跡することは難しい。
