＜バイブロサイス震源＞

・ 余震域北部では深度１３ｋｍ〜１８ｋｍの区間に、余震域南部では深度１１ｋｍ〜１４ｋｍの区間に、明瞭な深部反射イベントが確認できた。

＜発破観測データ＞

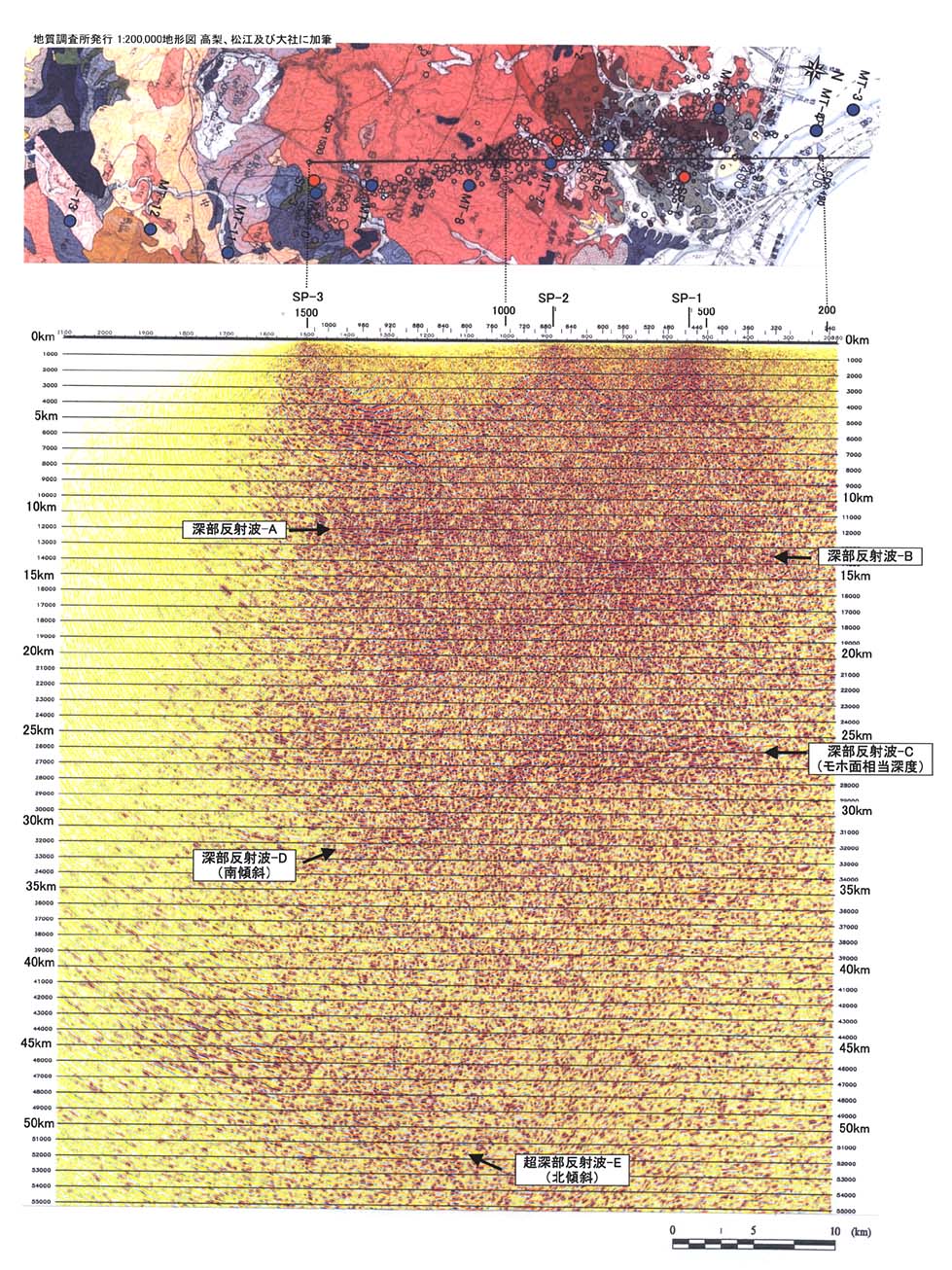

深度断面図から、以下の深部反射イベントを抽出した（図１−４）。

・ 余震域南部で、深度１１ｋｍ〜１２ｋｍに存在する反射波（Ａ）

・ 余震域北部で、深度１３ｋｍ〜１４ｋｍに存在する反射波（Ｂ）

・ 余震域北部で、深度約２７ｋｍ（モホ面相当深度）に存在する反射波（Ｃ）

・ 反射波−Ｃの南端に連続し深度約２７ｋｍ〜３２ｋｍの南傾斜の反射波（Ｄ）

・ 測線南端の外側（岡山県側）測線中央部までの区間で、深度４５ｋｍ〜５５ｋｍの北傾斜の超深部反射波（Ｅ）
