（６）観測微動波形

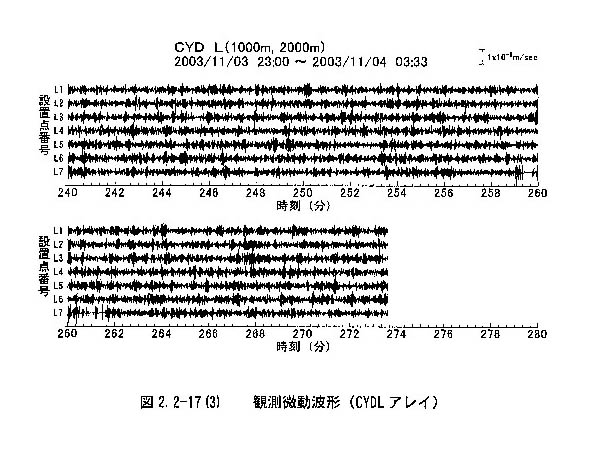

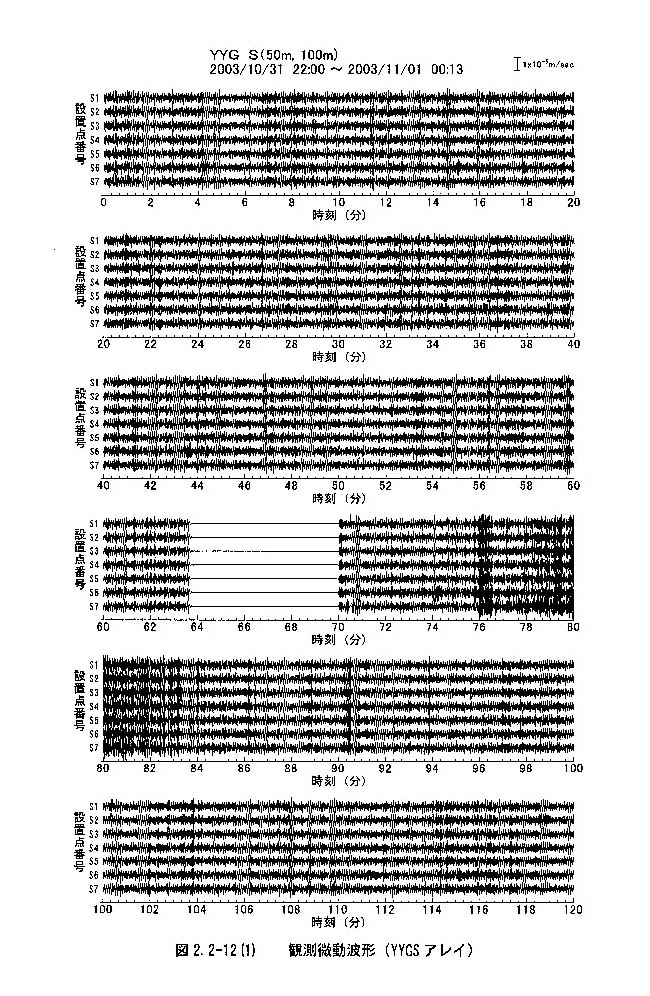

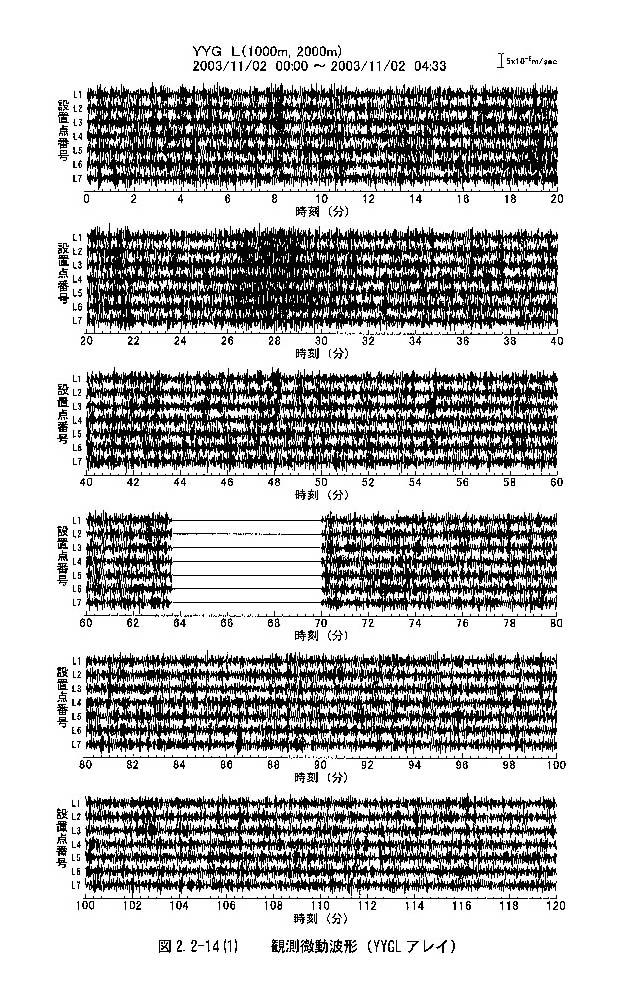

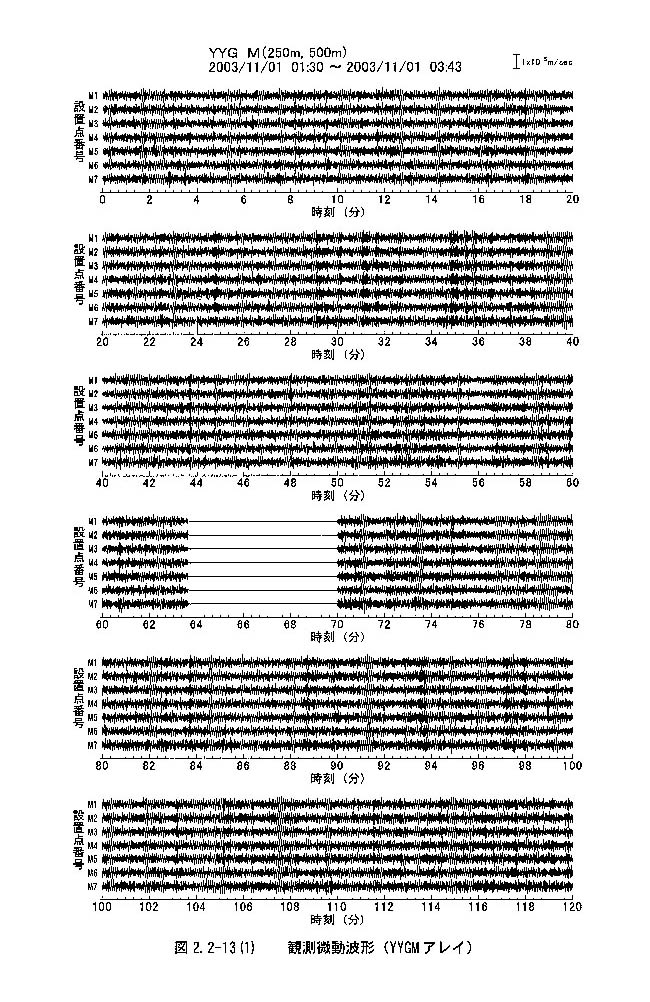

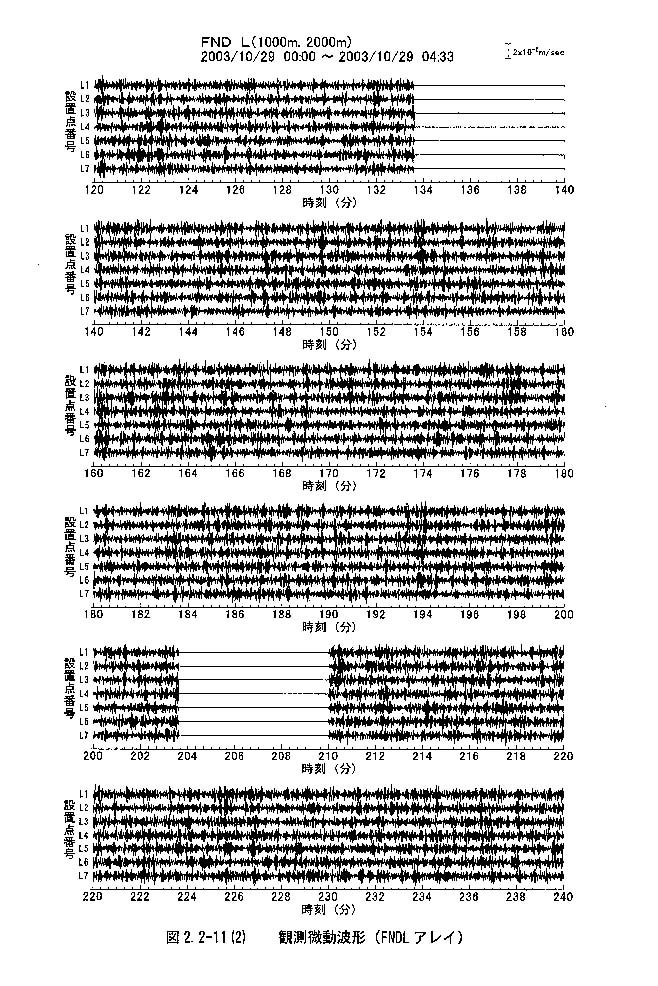

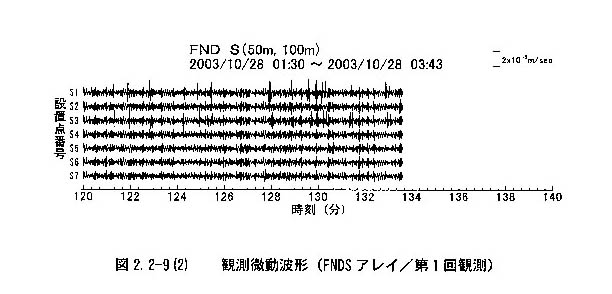

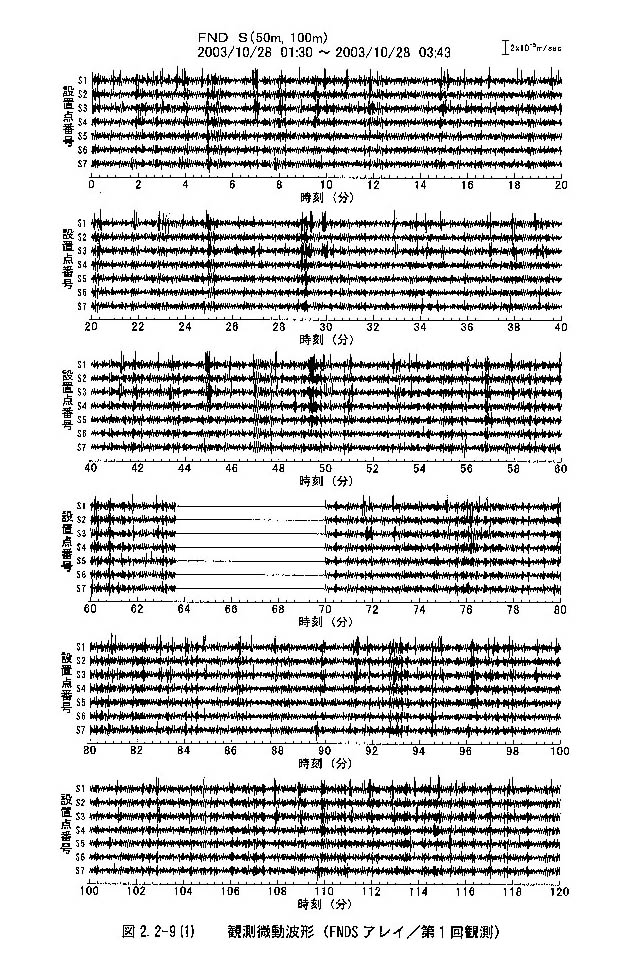

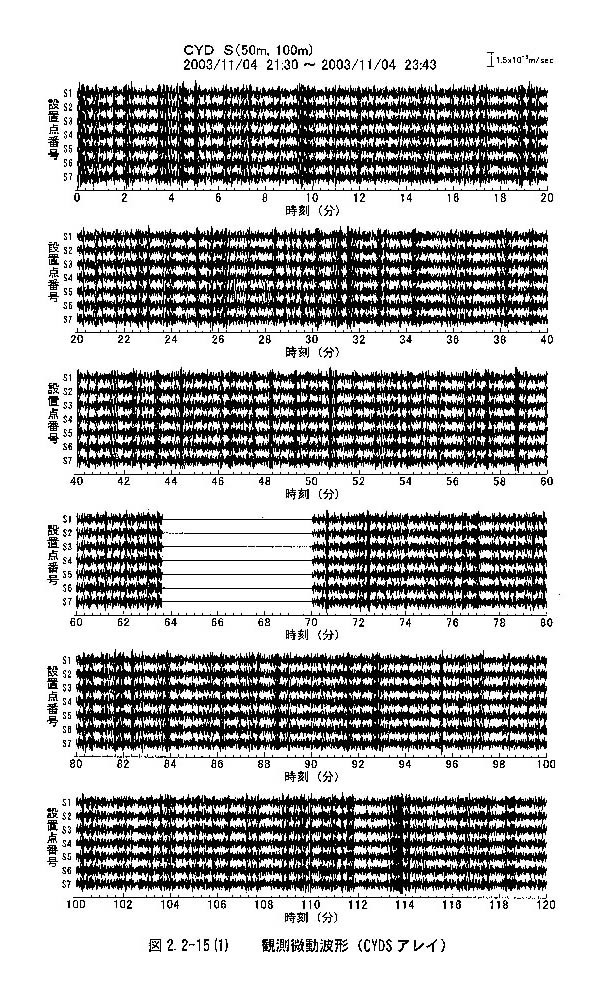

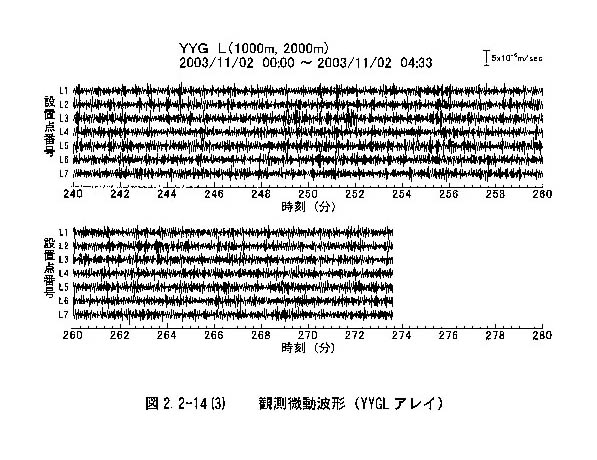

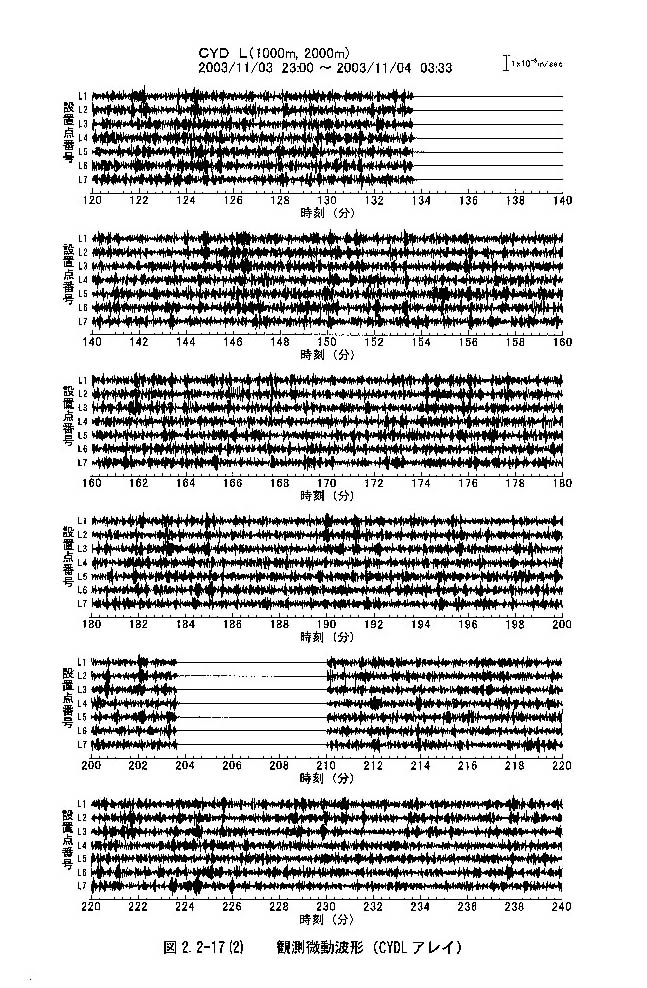

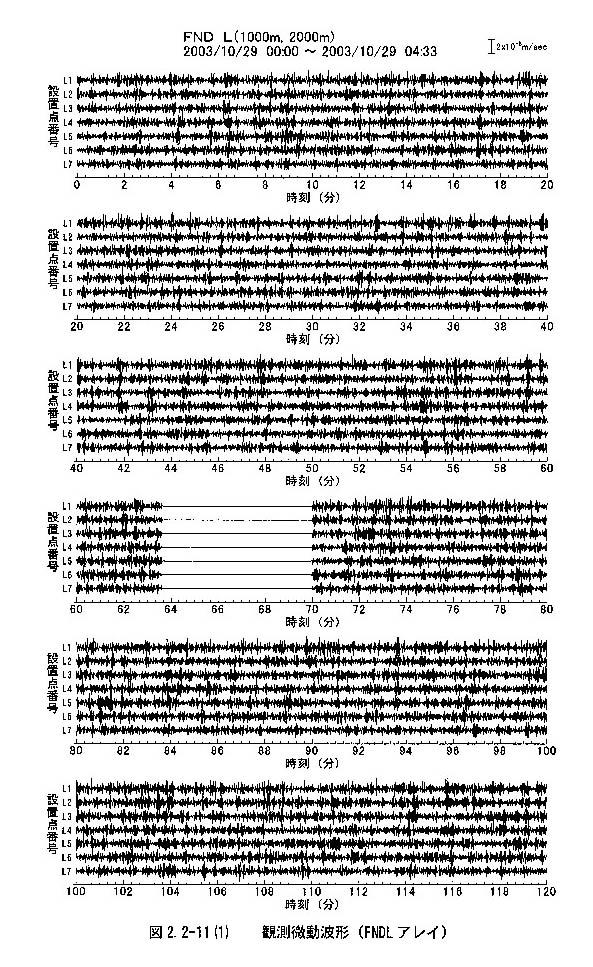

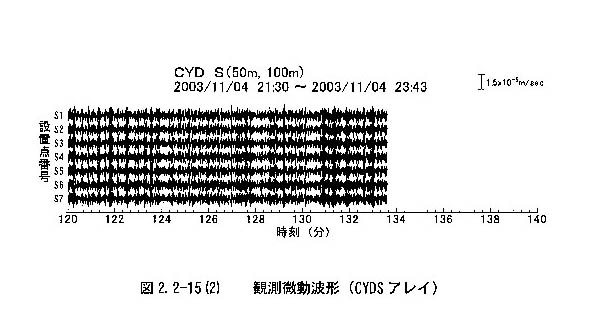

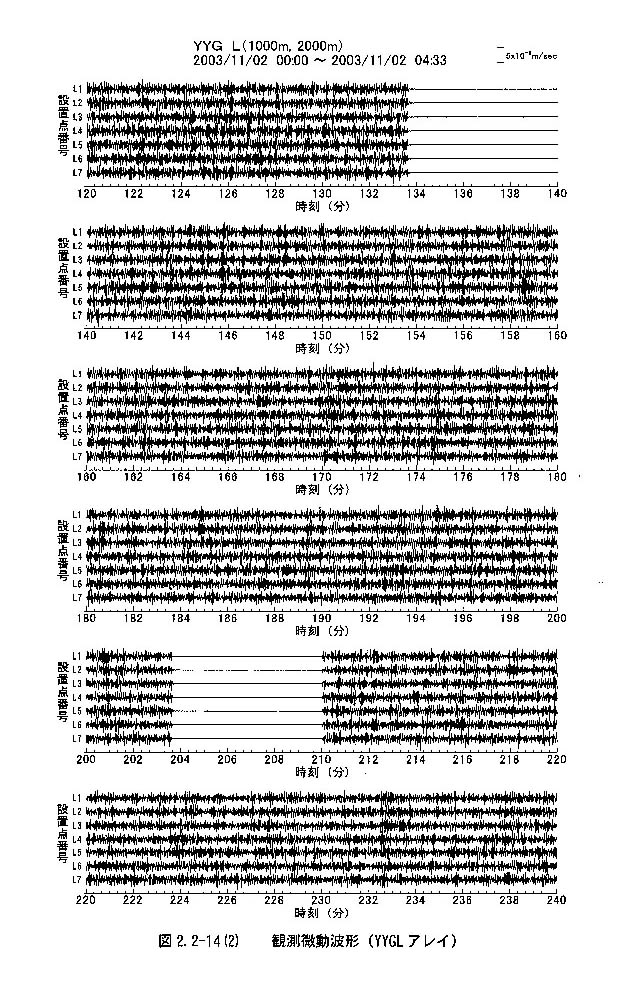

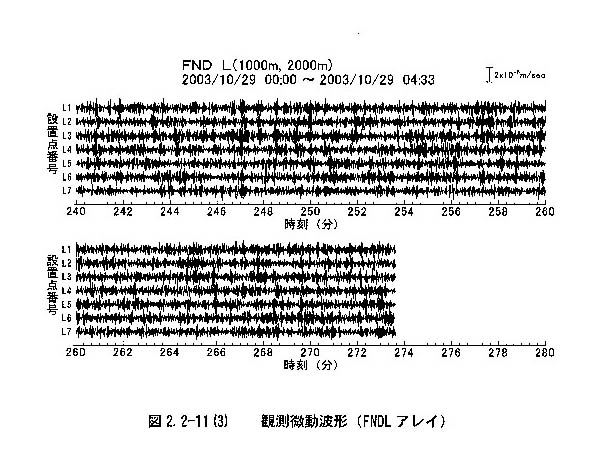

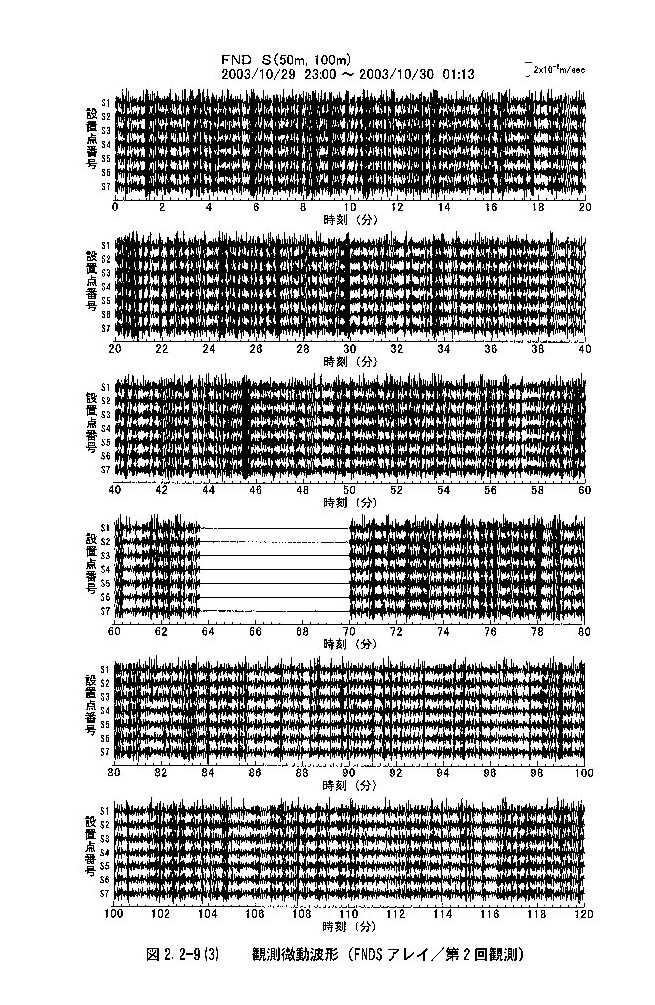

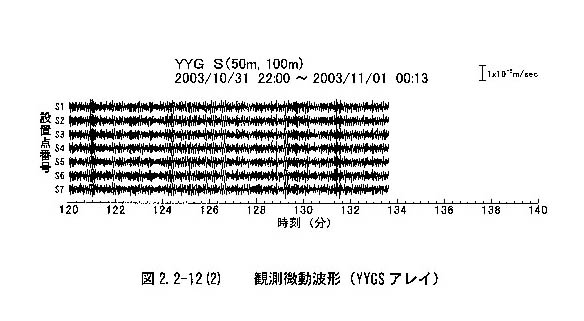

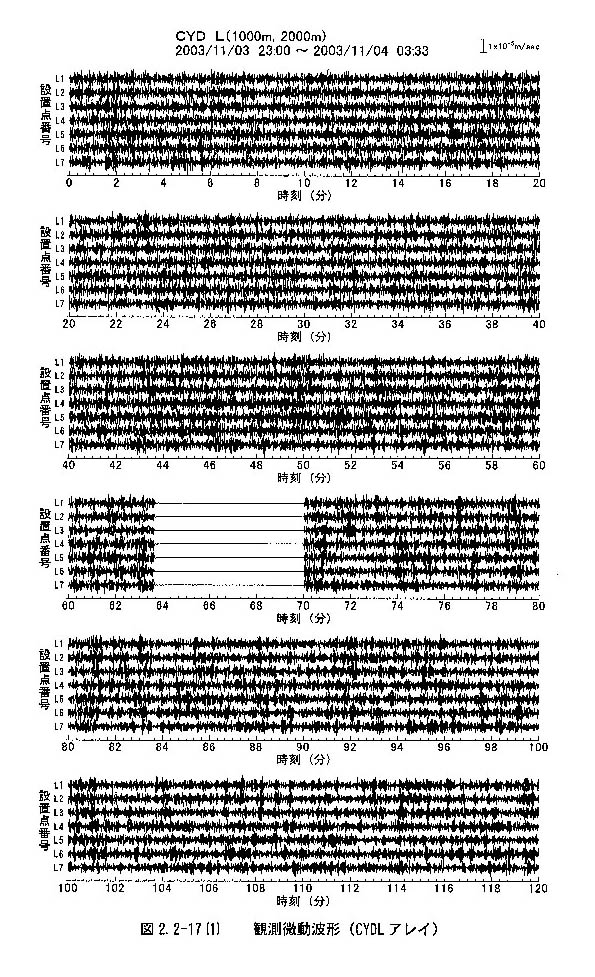

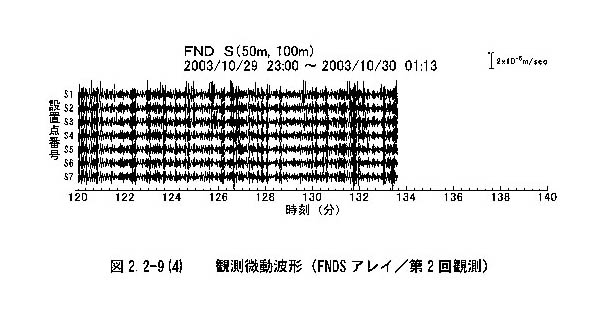

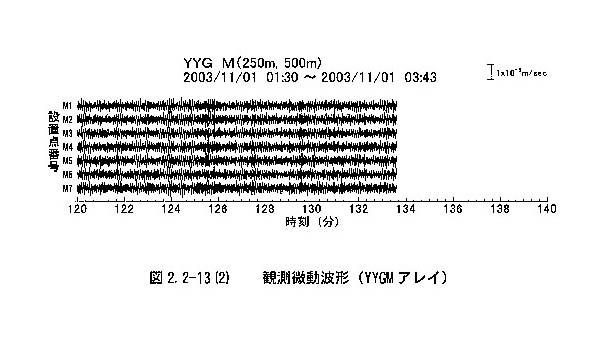

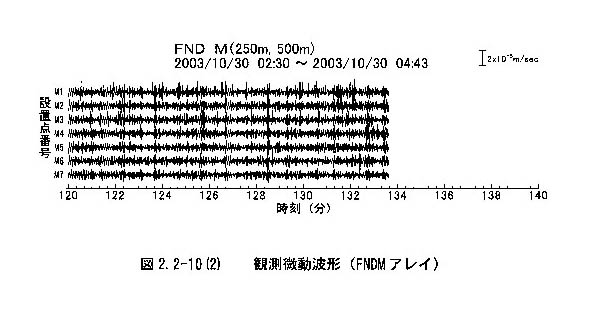

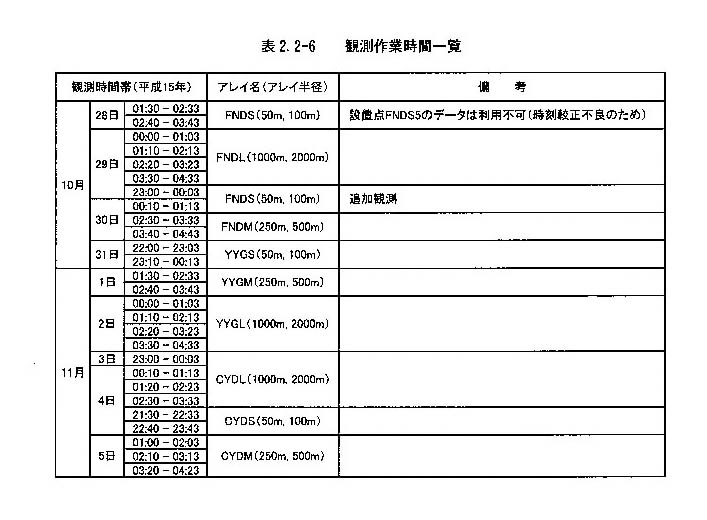

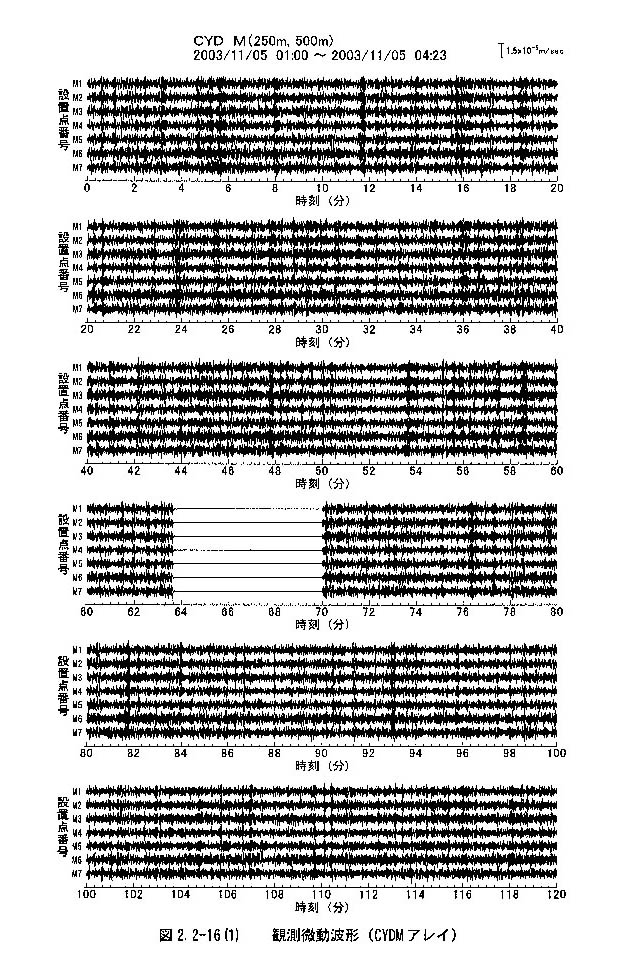

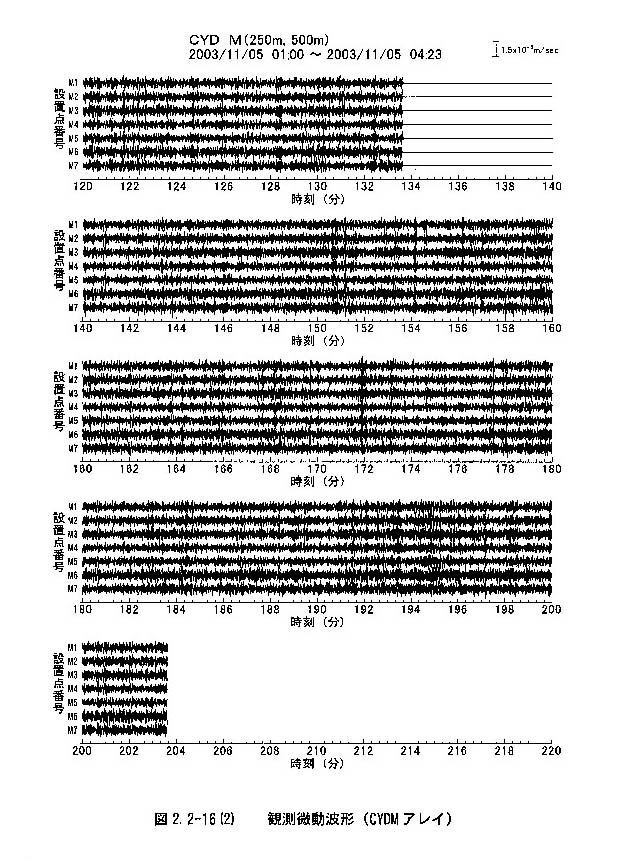

各調査地点毎・各アレイ毎に得られた観測微動波形を，図２−２−９−１、図２−２−９−２、図２−２−９−３、図２−２−９−４、図２−２−１０−１、図２−２−１０−２、図２−２−１１−１、図２−２−１１−２、図２−２−１１−３、図２−２−１２−１、図２−２−１２−２、図２−２−１３−１、図２−２−１３−２、図２−２−１４−１、図２−２−１４−２、図２−２−１４−３、図２−２−１５−１、図２−２−１５−２、図２−２−１６−１、図２−２−１６−２、図２−２−１７−１、図２−２−１７−２、図２−２−１７−３に示す。図中，波形が記録されていない部分があるが，これは，その間に時刻校正を行なっていたためである。表２−２−６に示したとおり，本調査では夜間（２１時頃〜翌日５時頃）に観測時間帯を設定した。このため，人口密集地域での微動観測であったにも関わらず，交通車両などに起因する大振幅ノイズの影響は，全般的に少なかった。
