屈折法地震探査は、Ｐ波反射法地震探査と同じ受振測線で実施した。

発震点は、測線の両端付近および中間の３ヶ所である。

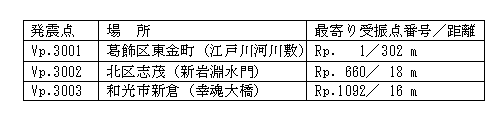

調査に先立って決定した屈折法の発震点は以下の３点である。

表２−３−１

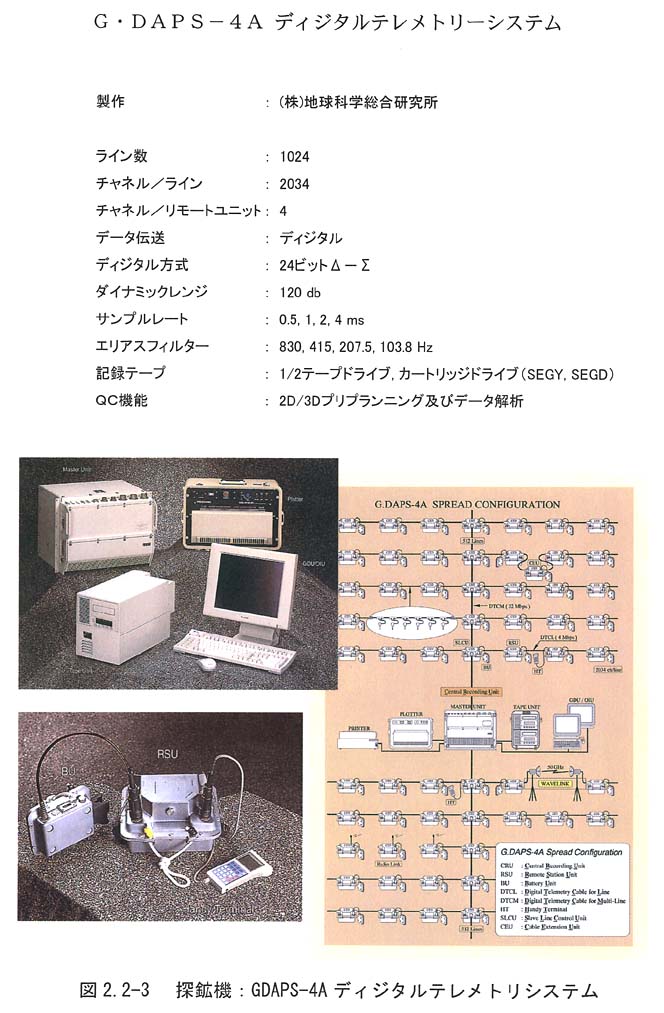

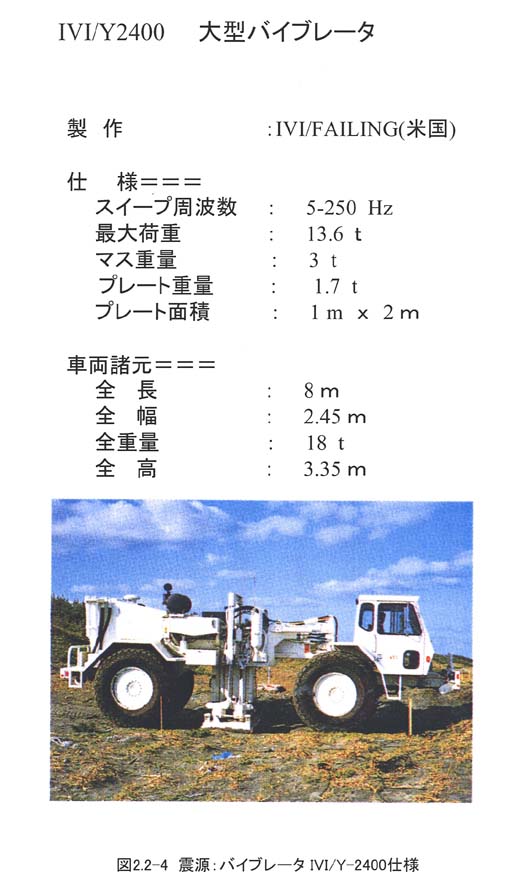

震源として大型のバイブロサイス車４台（図２−２−４ （ａ）参照）を用い、反射法の全受振器である１１１６チャネルの展開を用いてＧＤＡＰＳ−４Ａ型探鉱機でデータを取得した（図２−２−３ 参照）。

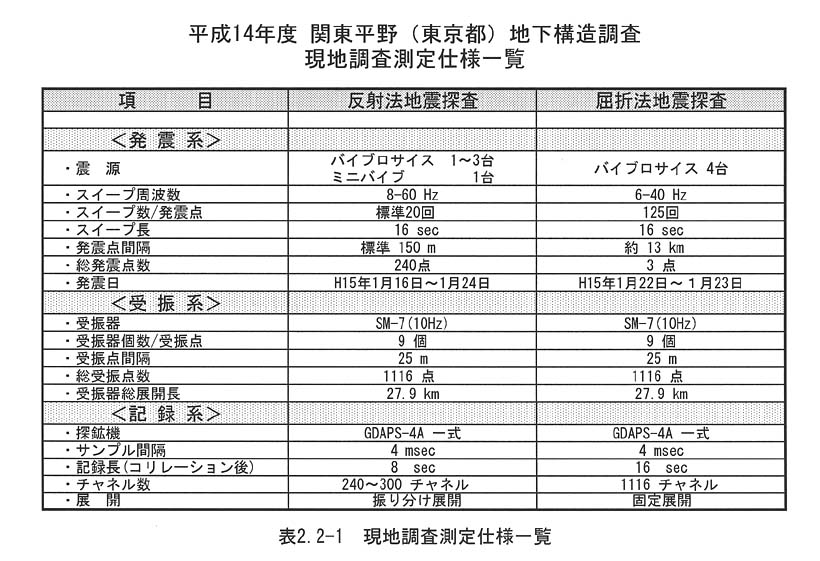

本調査の測定仕様はつぎのとおりである。仕様一覧は表２−２−１ にも示した。

［Ｐ波屈折法地震探査］

＜発震系＞

震源： バイブロサイス車　４台

スイープ周波数： ６〜４０ Ｈｚ

スイープ数／発震点： １２５回（各発震点とも）

発震点数： ３点

＜受振系＞

受振器： ＳＭ−７（１０ Ｈｚ）

受振器個数／受振点： ９個

受振点間隔： ２５ ｍ

総受振点数： １１１６点

受振器総展開長： ２７．９ ｋｍ

＜記録系＞

探鉱機： ＧＤＡＰＳ−４Ａ 一式

サンプル間隔： ４ ミリ秒／ＧＤＡＰＳ−４Ａ

記録長： １６秒

チャネル数： １１１６チャンネル

展開： 固定展開
