（１０）重合断面図（Ｆｉｎａｌ Ｆｉｌｔｅｒｅｄ Ｓｔａｃｋ）

重合後のデータに対して、フィルターテストを行い、以下のフィルターを適用し、最終重合断面とした。

Ｆ−Ｘ 予測フィルター

ゲート長 ７０ トレース

オペレータ長 １３ トレース

ウィンド長 １０００ ミリ秒

オーバーラップ ２５０ ミリ秒

バンドパスフィルター

０．０ 〜 １．７ 秒 １５〜５０ Ｈｚ

１．７ 〜 ５．０ 秒 １５〜４０ Ｈｚ

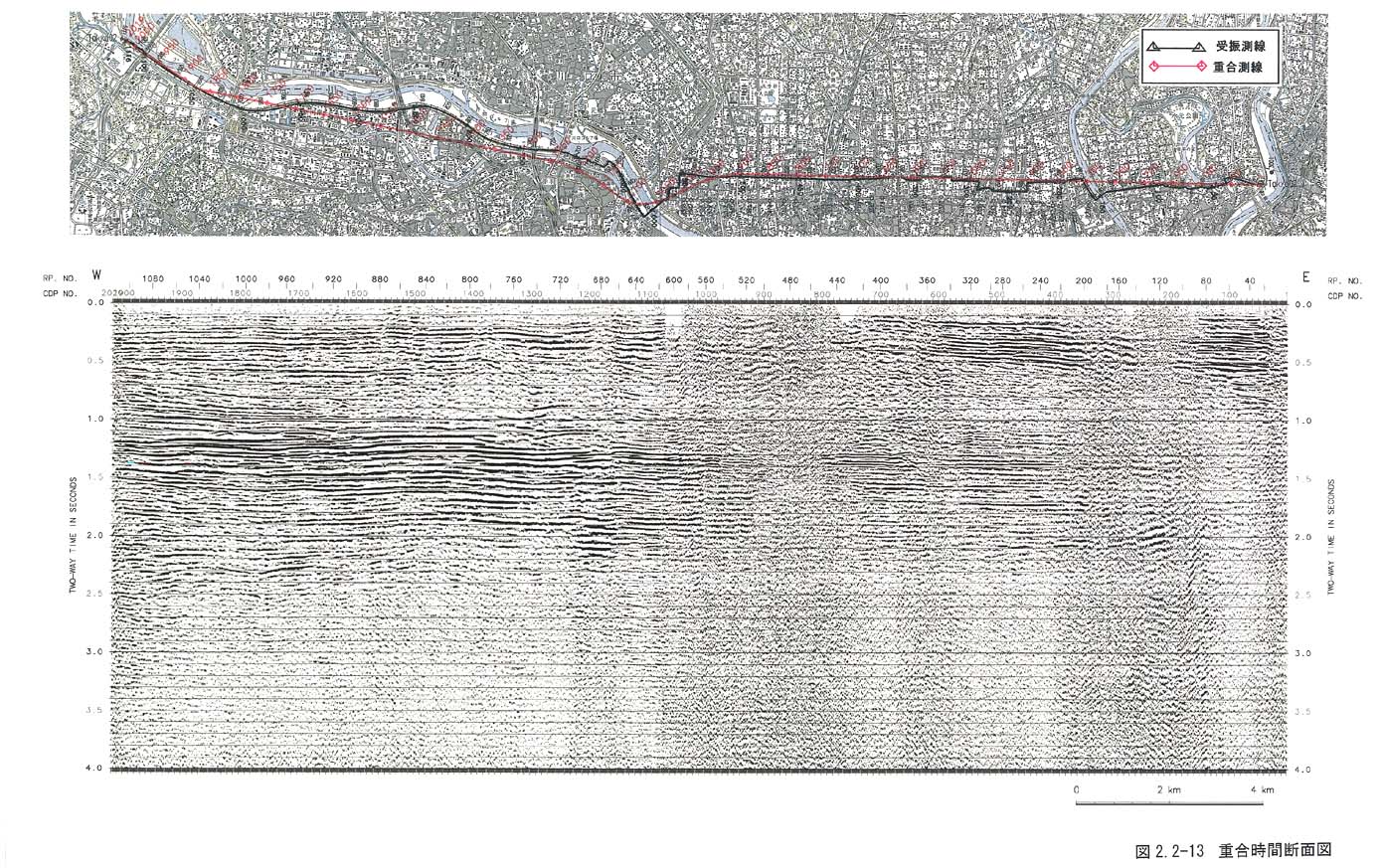

重合時間断面図を図２−２−１３に示す。
