2−1−3 反射法地震探査の原理

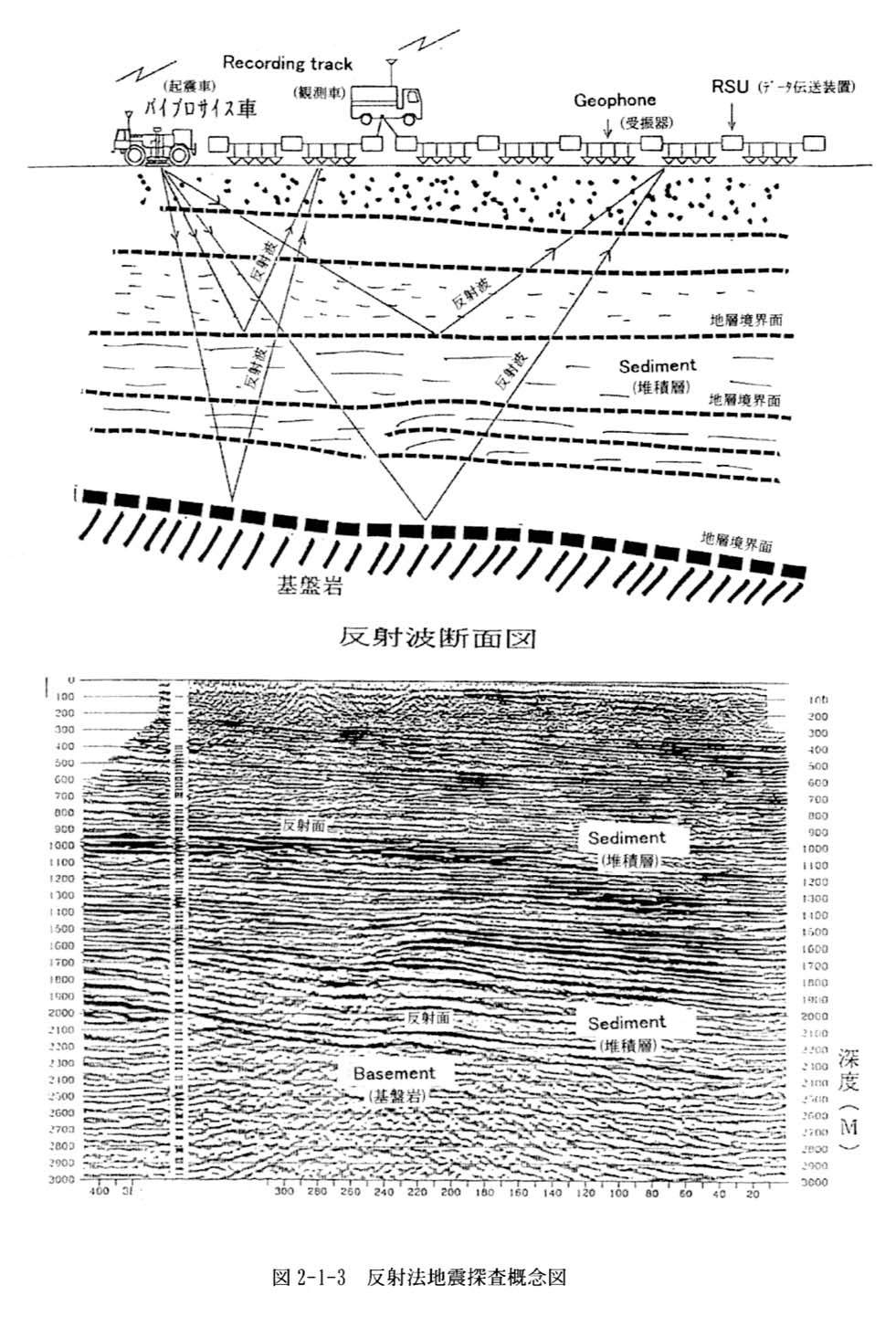

地表面での人工的な振動により発生した弾性波が,地下に伝播する途中で地層境界面に入射すると,そのエネルギーの一部が反射して地表に戻ってくる。このように反射波は異なった物性(弾性波速度,密度)をもつ地層の境界面で生じる。その強度(反射エネルギー)は,地層境界面での音響インピーダンス(弾性波速度と密度との積)の差から定義される反射係数に比例する。反射記録断面図上での連続した反射波(反射イベント)は,その反射波に沿って地層境界面が存在することを示唆している。このような反射波を地表面に敷設した受振器(小型地震計)で測定して,地下構造を解析する探査手法が反射法地震探査である(図2−1−3)。
