７−３−２　解析の概要

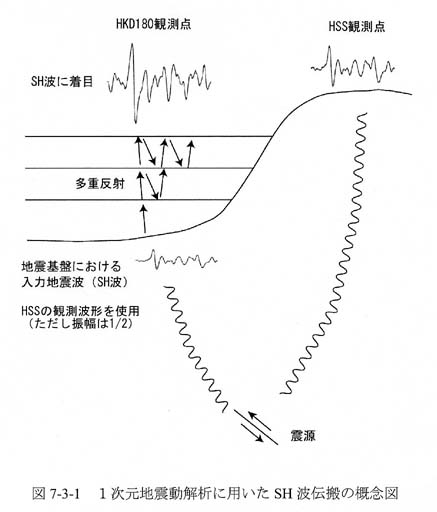

一般に，沖積平野で観測される地震動には，地震基盤から入射した波が地層間で多重反射して増幅したＳ波の成分や，沖積平野と周囲の山岳地の境界付近で変換した表面波（いわゆる盆地表面波）など多くの波動成分が含まれる。地下の弾性波速度構造が分かっていれば，解析によって地震動に含まれるこれら全ての波の成分を原理的には計算することができる。また，こうして計算された地震動と実際に観測された地震動の波形やスペクトルを比較することによって，計算に使った弾性波速度構造モデルの妥当性を検証することが可能である。一般に１次元地震動解析では，観測された地震動のうち，地震基盤から垂直入射して水平構造中を多重反射して地表に到達したＳＨ波に着目した解析が行われている。図７−３−１は，１次元地震動解析で着目されるＳＨ波の伝搬のしかたを模式的に示したものである。

１次元地震動解析では，まず地震基盤から入射するＳ波の波形が入力として与えられる。この入力波としては，地震基盤で得られた記録を使用することが最も望ましいが，札幌市域での大深度ボーリング孔における地震観測は実施されていないため，代わりに露岩部の観測点であるＦ−Ｎｅｔ ＨＳＳ観測点でのデータを使用した。ただし，波形記録の振幅を１／２とすることによって自由表面の効果については考慮した。

次に，微動アレー探査によって得られたＳ波速度構造モデルを与えて，ＨＳＳの記録波形が地震基盤に入力されたときの地表における地震動を計算した。この計算には，水平多層構造及び地震基盤における平面Ｓ波の鉛直入射を仮定した１次元多重反射理論（大崎，１９９４；Ａｋｉ ａｎｄ Ｒｉｃｈａｒｄｓ，１９８０）を用いた。このように計算された合成波（波形及びスペクトル）を実際に地表で観測された地震動と比較して，計算に用いたＳ波速度構造モデルの妥当性について検討を行った。
