５−１−４ 測線、発振及び受振点の測量結果

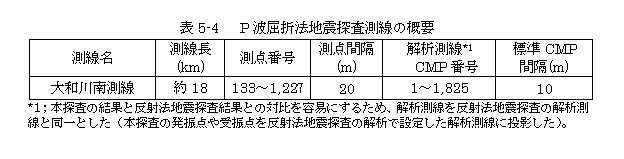

測線の概要を表５−４に、発振点・受振点の位置及び発振点と受振点の組み合わせ、すなわち各発振点に対して、データを収録する範囲を示したものを図５−１に示す。また、本屈折法地震探査の解析では、本探査の結果と反射法地震探査結果との対比を容易にするため、解析測線を反射法地震探査の解析測線と同一とした（本探査の発振点や受振点を反射法地震探査の解析で設定した解析測線に投影した）。なお、個々の発振点、受振点等の座標は、反射法地震探査のそれらと共に巻末にまとめて示した。表５−４ Ｐ波屈折法地震探査測線の概要

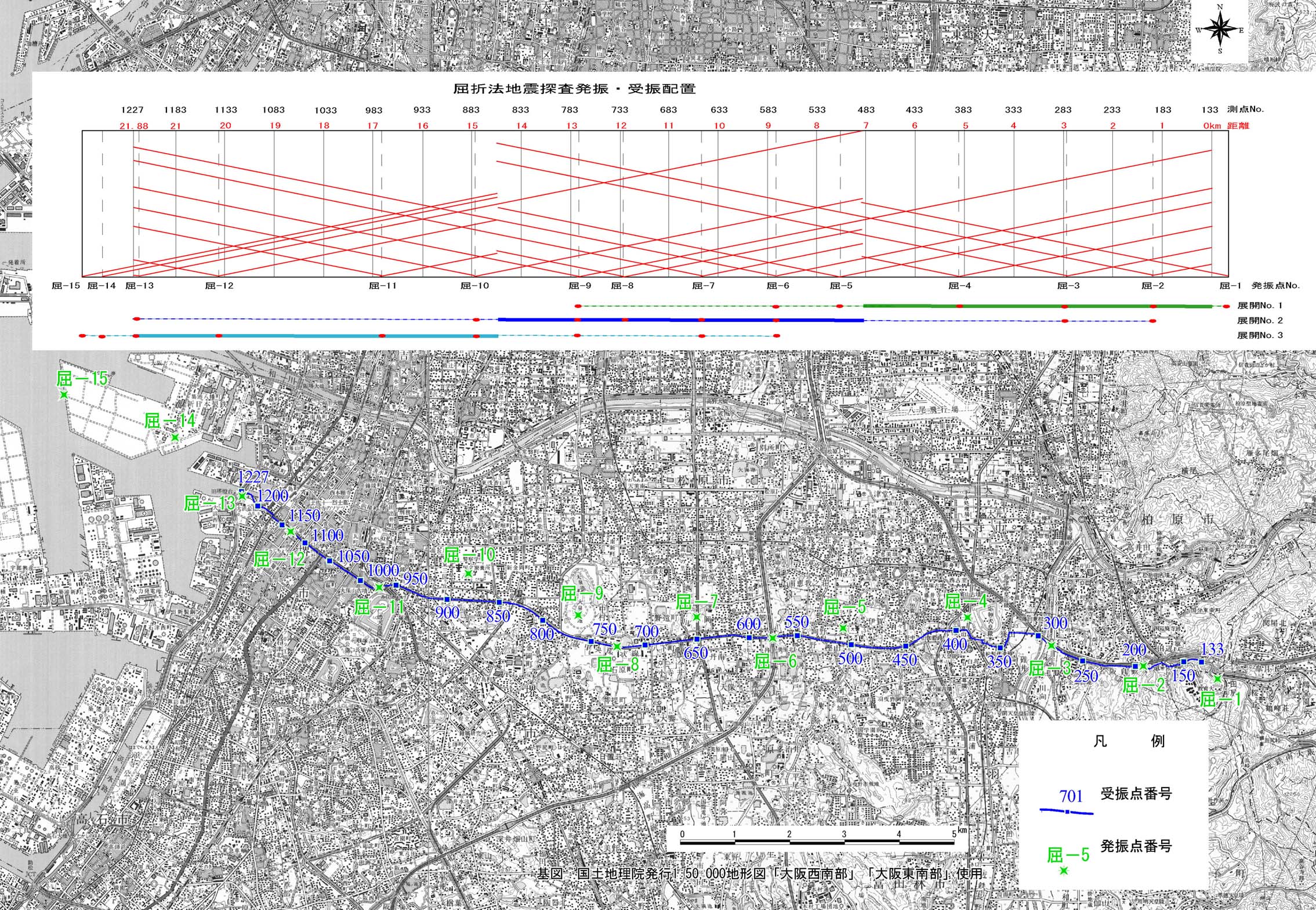

図５−１ Ｐ波屈折法地震探査調査測線位置図（図中の番号は受振点番号）
