測線北端 　中央の窪み 　測線南端

・屈折法地震探査２層モデル　：約３００ｍ 　 約４９０ｍ 　 約４００ｍ

・屈折法地震探査３層モデル　：約３００ｍ 　 約５６０ｍ 　 約４００ｍ

・反射法地震探査　 　：約２１０ｍ 　 約９００ｍ 　 約６３０ｍ

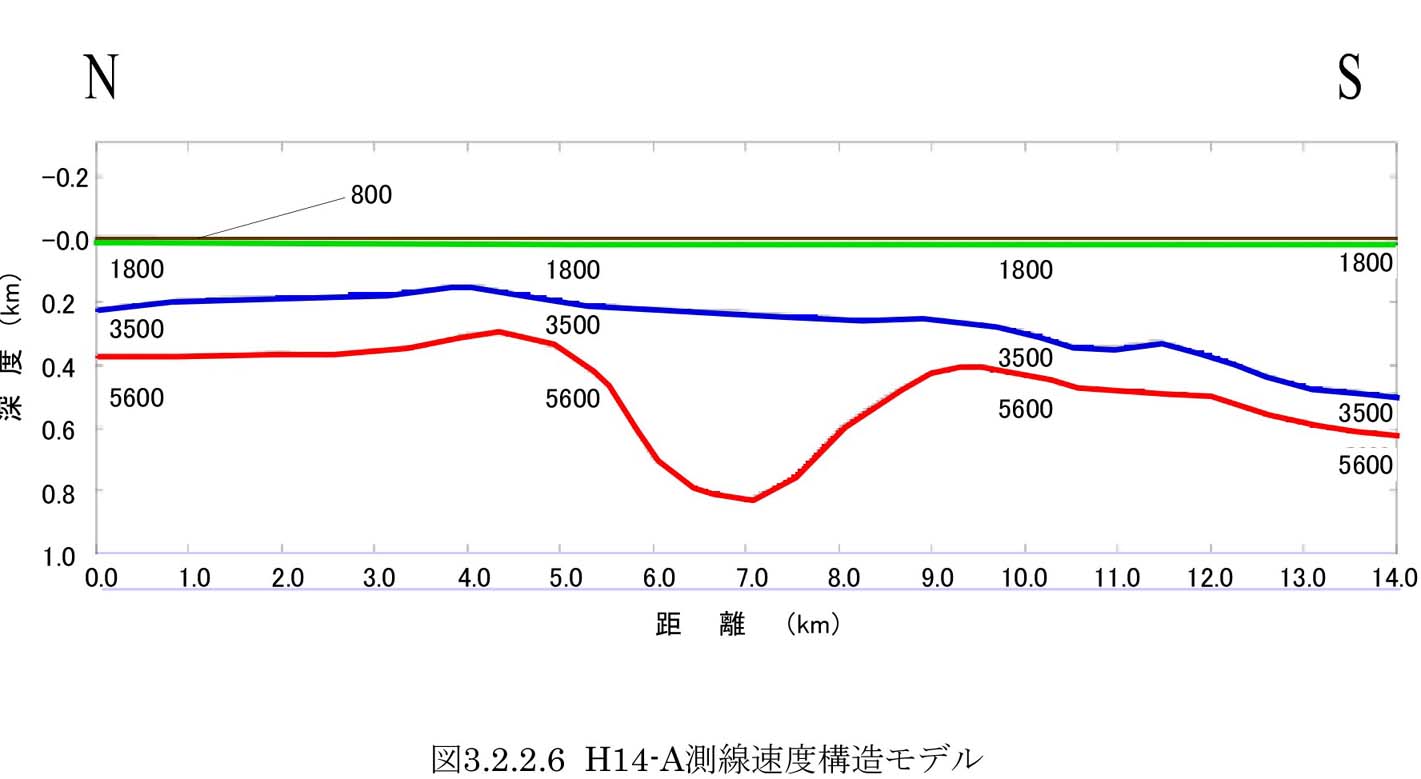

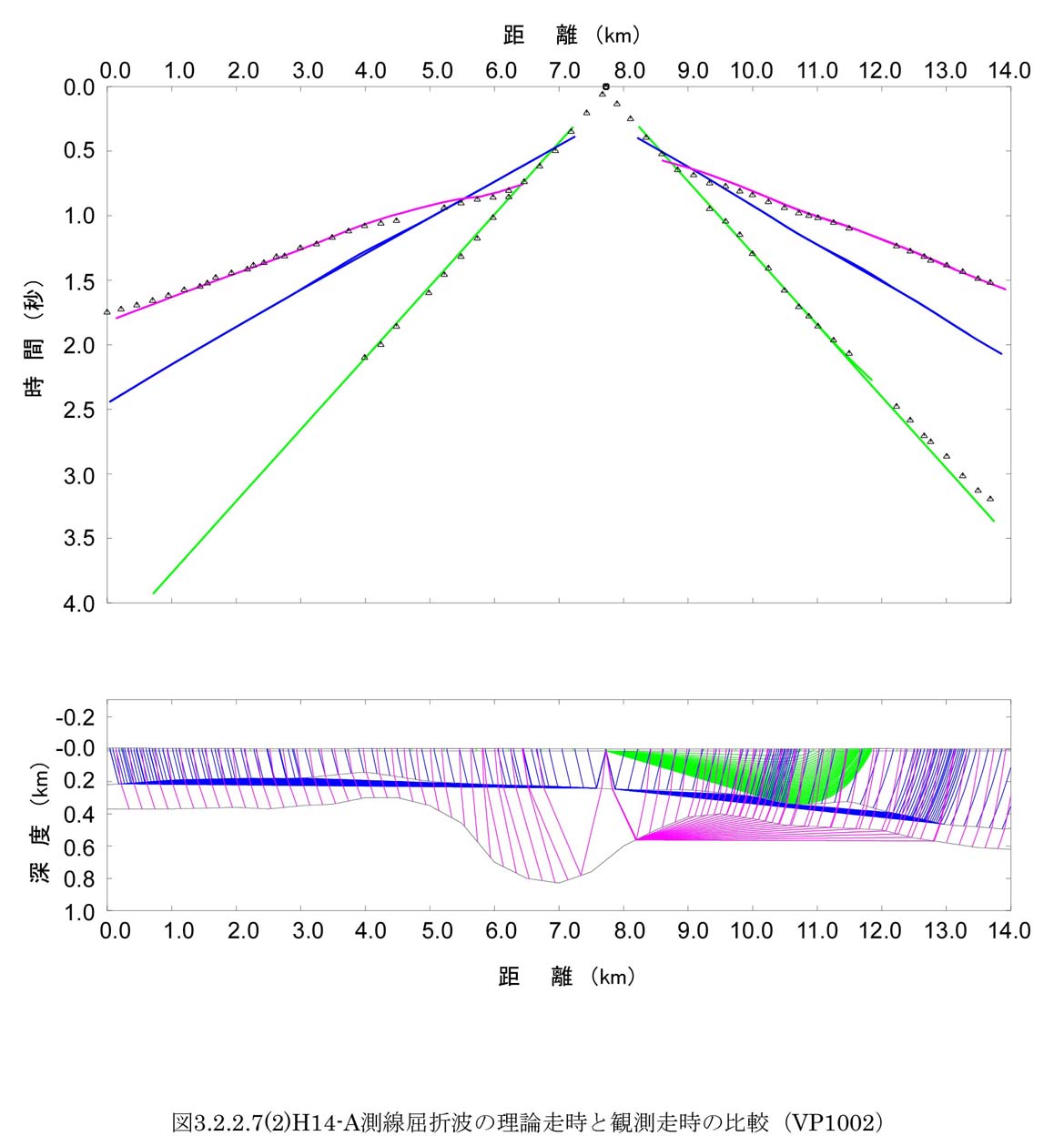

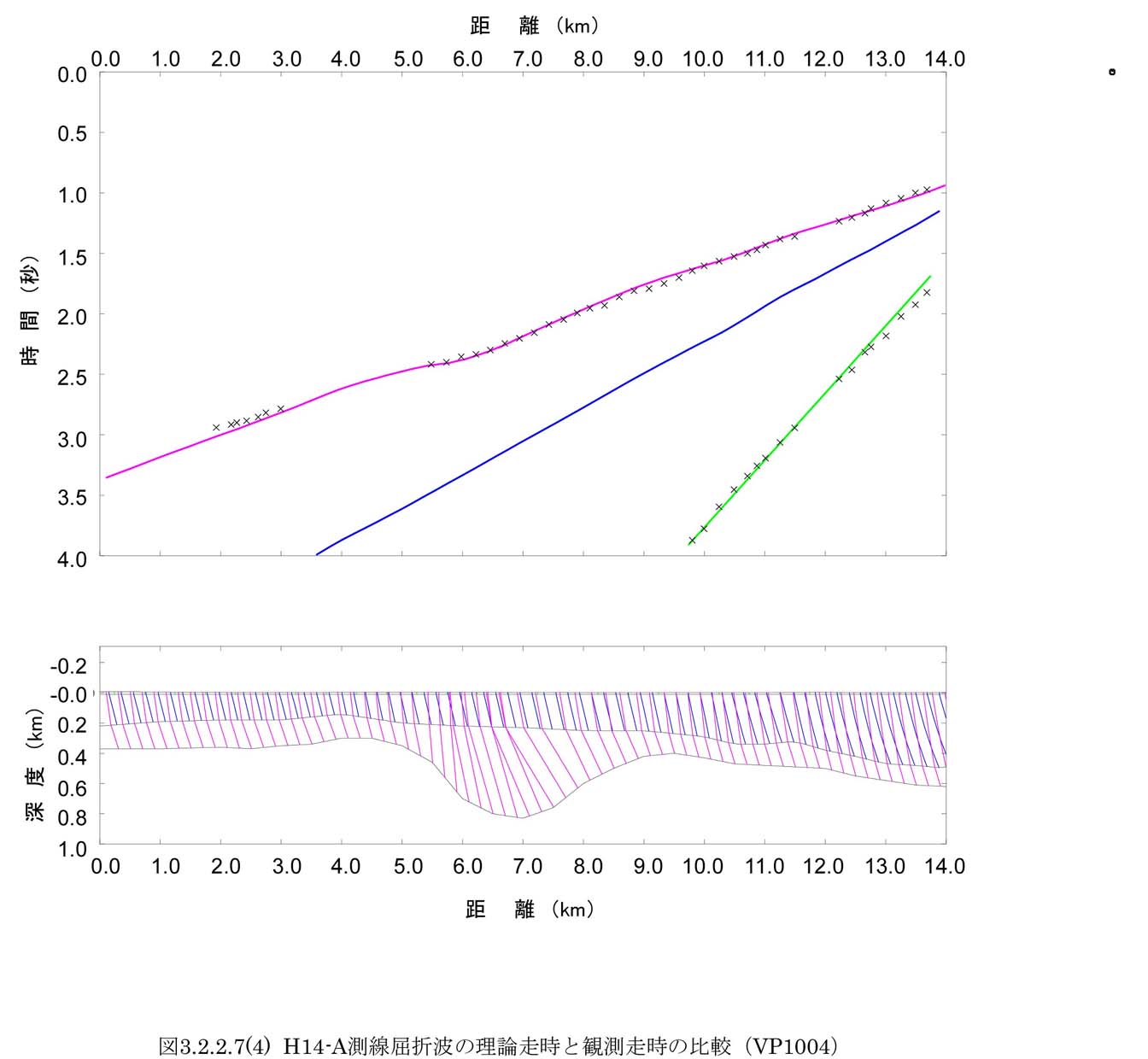

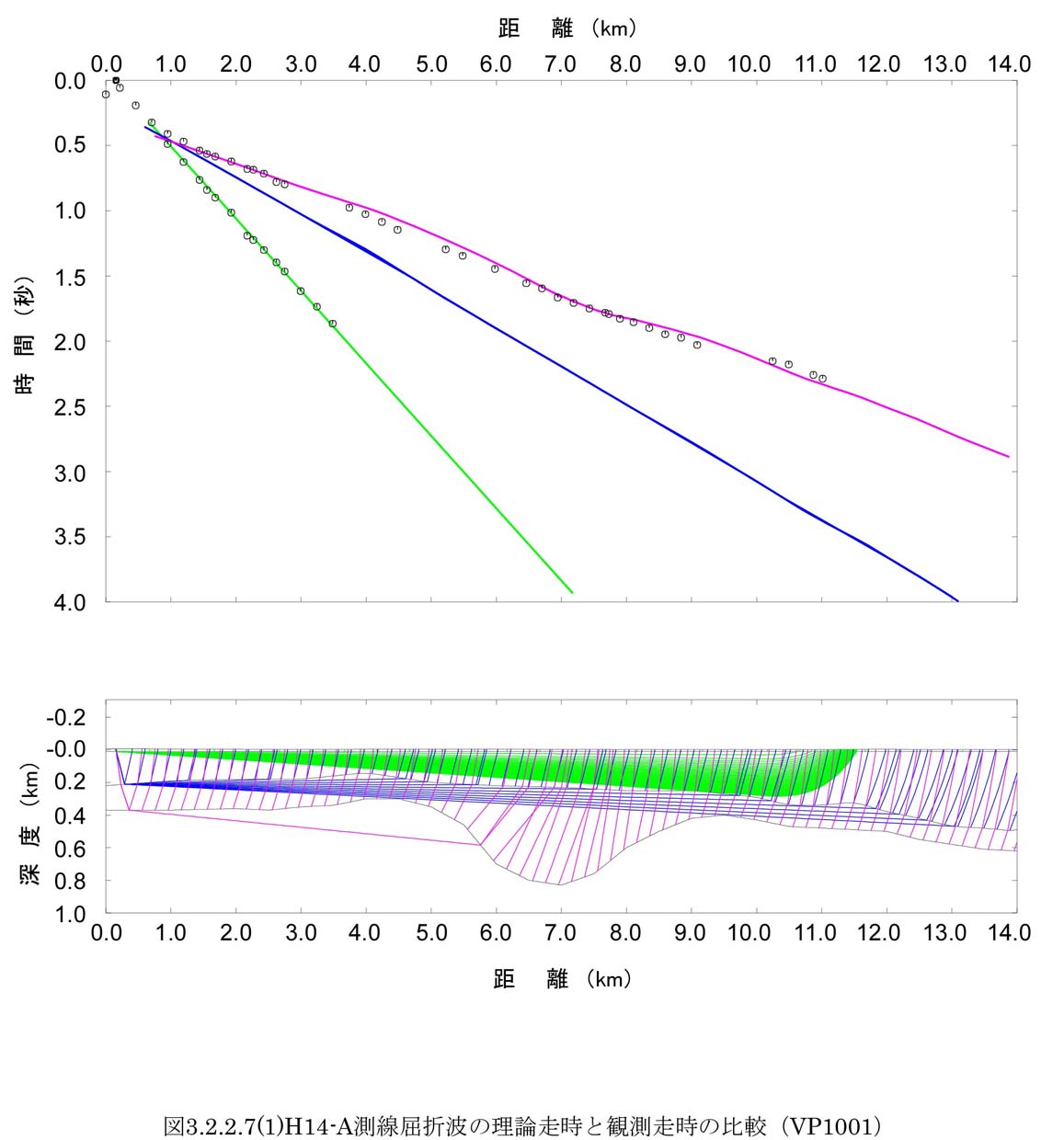

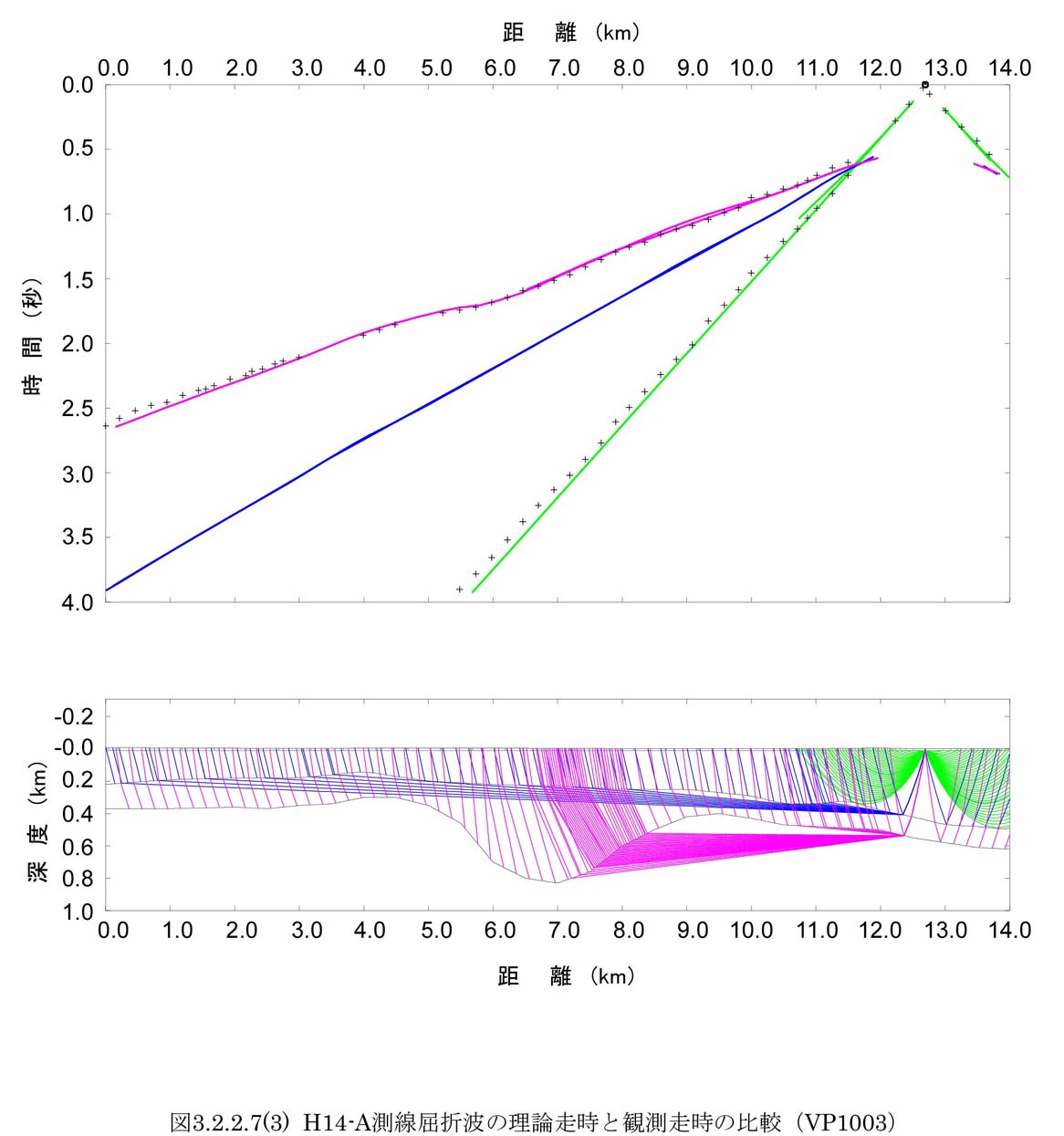

今回の解析で得られた速度構造モデルを図３−２−２−６に示す。また、Ｈ１４−Ａ測線屈折波の理論走時と観測走時の比較を図３−２−２−７−１、図３−２−２−７−２、図３−２−２−７−３、図３−２−２−７−４にそれぞれ示す。反射法地震探査の結果と比較すると、屈折法地震探査結果が測線北部で深度４００ｍ弱と深めになっているが、その他はほぼ一致した値となった。
