ａ）愛宕橋Ｂｒの概要及び仙台市科学館展示資料の状況

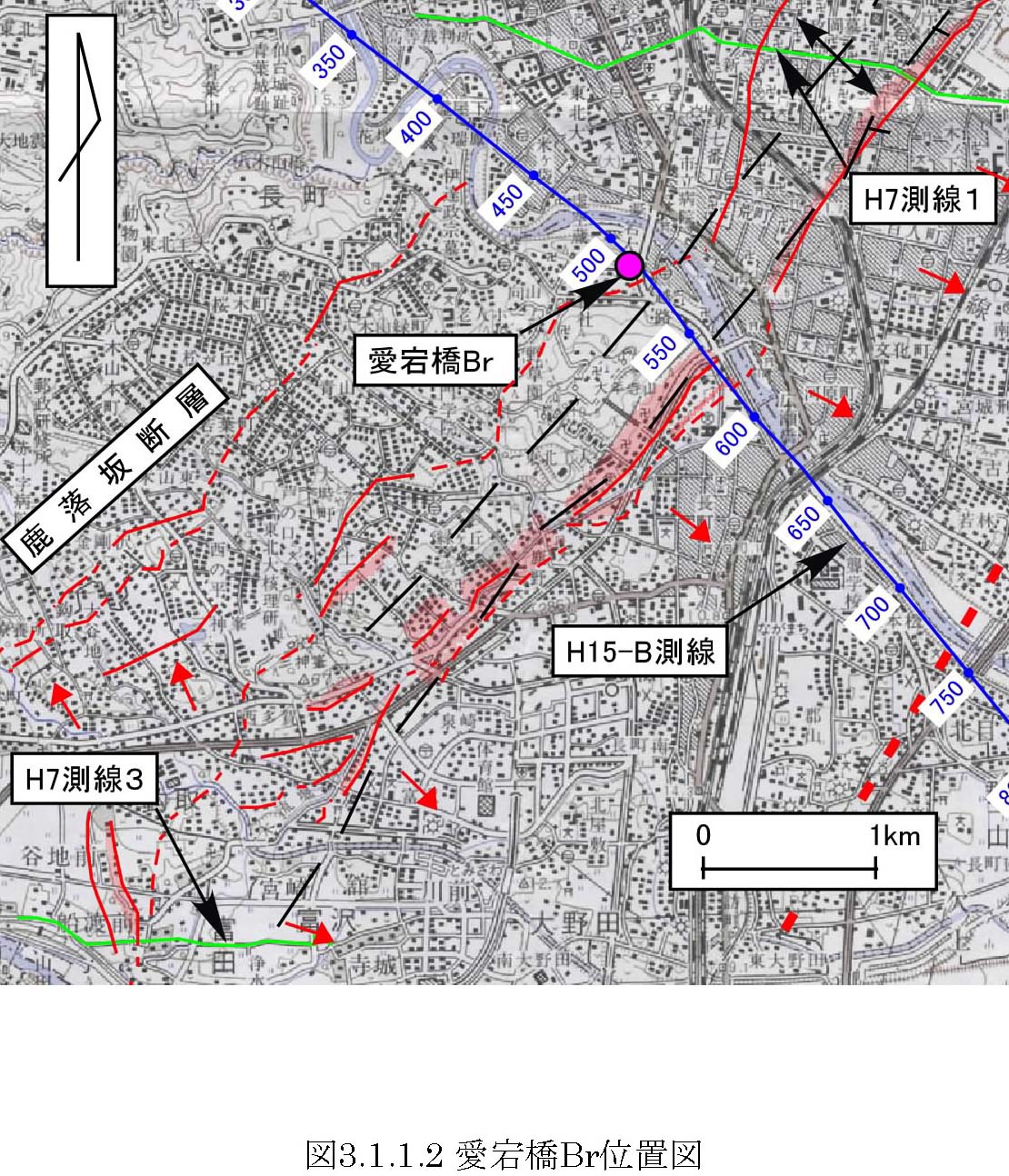

愛宕橋Ｂｒは、１９９６年１０月、仙台駅南方約２ｋｍ地点（図３−１−１−２）で掘削された。掘削時のスライム試料は、掘削深度１０ｍ毎に採取し、試料瓶に保管された。
また、深度１７５ｍから１０００ｍ間の９箇所でボーリングコア試料採取が行われ、コア箱に保管された。
掘削終了後、試料は仙台市科学館に寄贈された。その１０ｍ毎のスライムの一部を樹脂で固め、３００ｍ毎に並べ、ボーリングコア試料とともに展示されている。展示および保管されている試料の状況を資料１に示す。
ｂ）スライム及びボーリングコアの観察結果

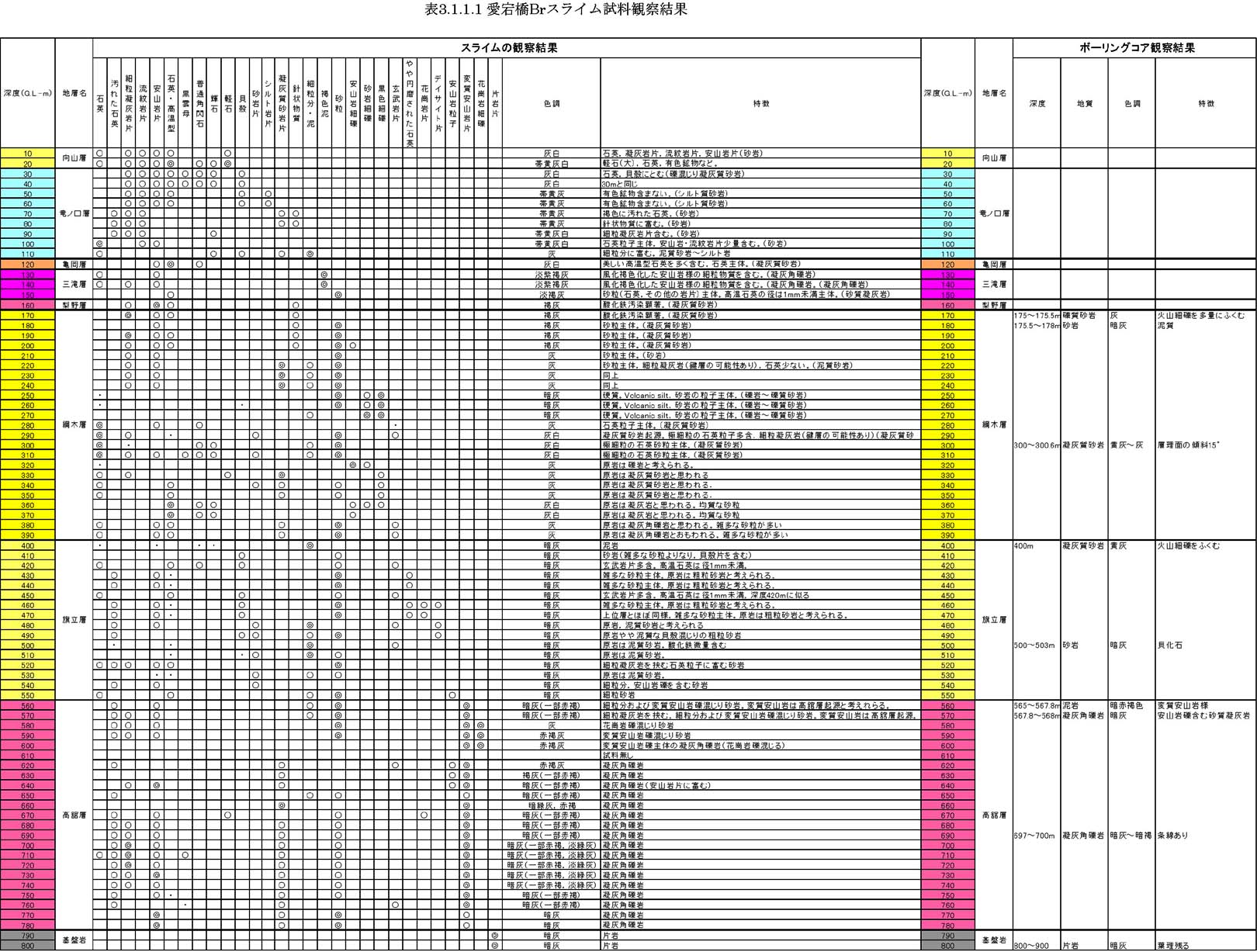

愛宕橋Ｂｒは、Ｈ１５−Ｂ測線のＣＤＰ５１３付近に位置し、そのデータはＨ１５−Ｂ反射断面の解釈の参考となるため、スライム試料を詳細に観察した。その観察結果を、ボーリングコア観察結果とともに、表３−１−１−１に示す。以下、確認された地層について簡単に説明する。
@向山層（深度１０〜２０ｍ）
灰白色を呈す。大粒の軽石、高温石英を含む。
A竜ノ口層（深度３０〜１１０ｍ）
灰〜帯黄灰色を呈す。シルト岩片、凝灰質砂岩片を含み、貝化石にとむ。石英粒子、有色鉱物粒子を含む。
B亀岡層（深度１２０ｍ）
灰白色を示す。表面の滑らかな高温石英が主体である。
C三滝層（深度１３０〜１５０ｍ）
淡紫褐灰色を呈す。風化褐灰色化した安山岩様の細粒物質を含む。
D梨野層（深度１６０ｍ）
褐灰色を呈す。細粒凝灰岩片、高温石英を含む。暗灰色硬質安山岩片を含むのが特徴的である。
E綱木層（深度１７０〜３９０ｍ）
灰白〜暗灰〜褐灰色を示す。砂粒が主体となり、安山岩片、細粒凝灰岩片、石英、普通角閃石、輝石、黒雲母を含む。
深度２５０〜２７０ｍに暗灰色の硬質粒子を多量に含む。
F旗立層（深度４００〜５５０ｍ）
暗灰色を示す。深度４００ｍから石英粒子・砂粒主体の試料であったのが、急激に細粒分、泥を主体とする試料に変化するため、旗立層に入ったと判断される。
砂粒、細粒分・泥主体であるが、玄武岩片、やや円磨された石英、花崗岩片、デイサイト片を同時に含むのが特徴的である。
G高舘層（深度５６０〜７８０ｍ）
赤褐色粒子が特徴的で、暗灰色、淡緑灰色粒子が混入する。スライム全体としては特徴的な赤褐色を呈する。
変質安山岩片主体で、試料の色はこれを反映していると考えられる。５８０〜６００ｍ間に花崗岩細礫を含むが、茂庭層との指交関係を示すものとも考えられる。
H基盤岩（深度７９０〜８００ｍ）
暗灰色の片岩よりなる。
２）ホテルモントレ温泉ボーリング（モントレＢｒ）データ
ａ）モントレＢｒの概要
モントレＢｒは平成１５年に掘削された。Ｈ７測線１の北側約１３０ｍに位置する（図３−１−１−３）。

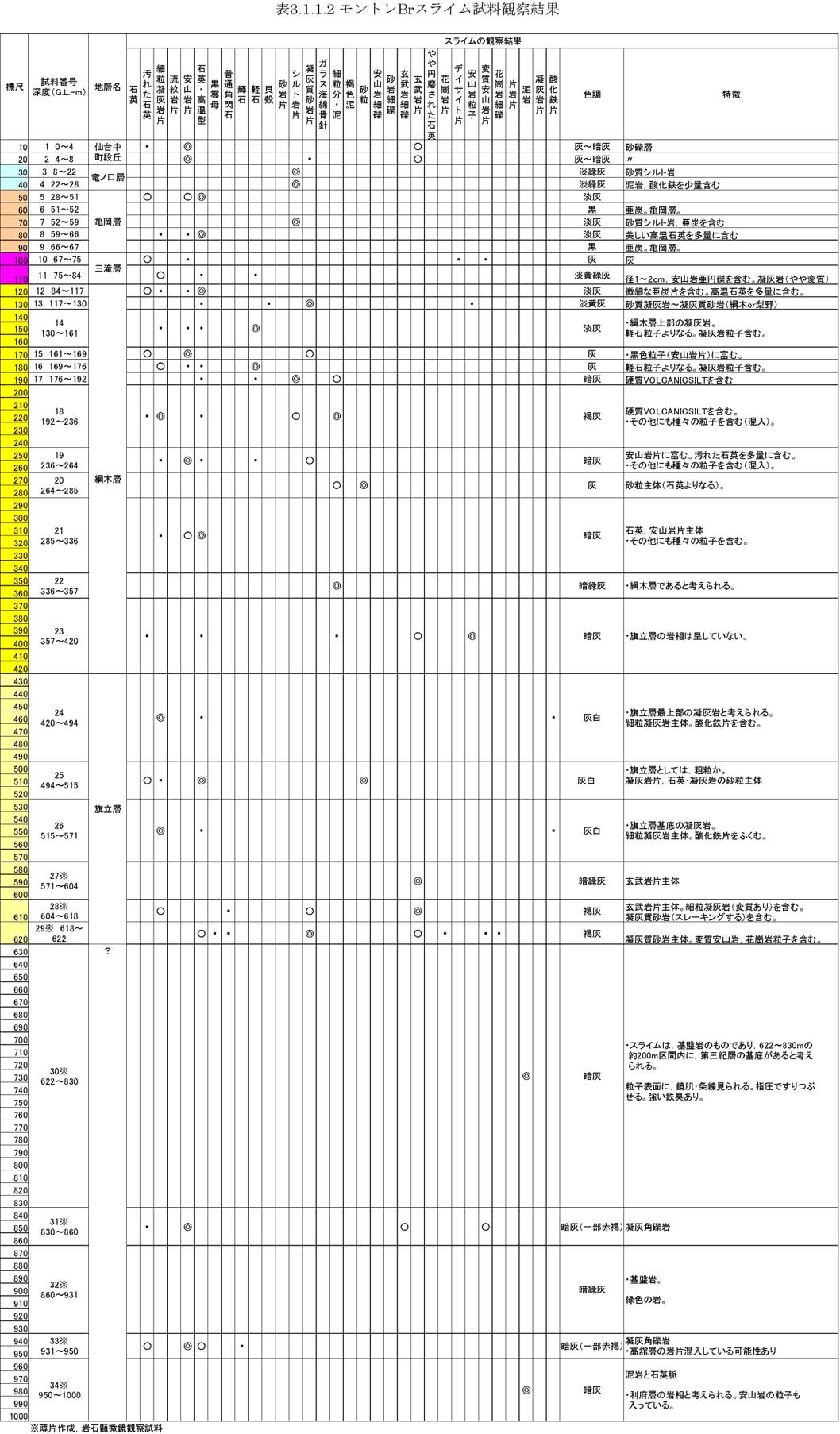

モントレＢｒでは、掘削深度１０ｍから２００ｍ程度毎に１試料のスライムが採取されており、合計３４個のスライム試料が保存されている。この試料は、愛宕橋Ｂｒのように、掘削長１０ｍ毎に採取されたものではなく、地層の変わり目付近で採取された物で、採取深度は一定間隔では無い。基盤岩のトップは深度６２２ｍ以深に存在する可能性があるが、深度６２２〜８３０ｍの試料が１つの試料瓶に収められているため、その深度は特定出来ない。このため、総合解析ではモントレＢｒのデータは使用していない。表３−１−１−２にスライム試料を観察した結果を示す。また、資料２にスライム試料の近接写真を、資料３に試料番号２７〜３４から作成した薄片試料の岩石顕微鏡観察結果を示す。
ｂ）スライム試料及びボーリングコアの観察結果
反射断面解釈には使用しないが、以下に確認された地層について簡単に説明する。
@仙台中町段丘堆積物（深度０〜８ｍ）
灰〜暗灰色を呈す砂礫層である。安山岩片、玄武岩片主体で、石英、凝灰質砂岩片を含んでいる。
A竜ノ口層（深度８〜２８ｍ）
淡緑灰色を呈す。砂質シルト岩片、泥岩片からなり、酸化鉄を少量含んでいる。
B亀岡層（深度２８〜６７ｍ）
淡灰〜黒色を示す。深度５１〜５２ｍ、６６〜６７ｍは、亜炭主体の試料で、５２〜５９ｍの試料の一部は亜炭層を挟んでいる。
その他の試料は、石英を主体とした砂粒からなる。特に５９〜６６ｍの試料で、表面の滑らかな高温石英が特徴的である。
C三滝層（深度６７〜８４ｍ）
灰〜淡黄緑灰色を呈す。風化・粘土化した凝灰岩、安山岩からなる。
D梨野層（深度ｍ）
本ボーリング試料には、梨野層は確認されなかった。
E綱木層（深度８４〜４２０ｍ）
淡灰〜暗灰〜褐灰色を示す。石英粒子及び砂粒が主体となり、安山岩片、細粒凝灰岩片を含む。
・１３０〜１６１ｍ；軽石粒子を多量に含む。綱木層上部の凝灰岩と考えられる。
・１６１〜１６９ｍ；構成粒子は、綱木層のものと考えられる。黒色（安山岩）粒子 に富む。
・１９２〜２３６ｍ；硬質の黒色粒子のほかに、多種の粒子が存在し、混入が考えられる。
・２３６〜２６４ｍ；多種の粒子が存在し、混入が考えられる。
・２８５〜３３６ｍ；石英、安山岩をはじめ、多種の粒子が存在する。
・３３６〜３５７ｍ；構成粒子は、綱木層のものと考えられる。
・３５７〜４２０ｍ；構成粒子は、綱木層のものと考えられる。
F旗立層（深度４２０〜６２２ｍ以深）
本層の基底は、深度６２２ｍ以深に存在する可能性があるが、深度６２２〜８３０ｍの試料が１つの試料瓶に収められているため、その深度を特定できない。
灰白、暗緑灰及び褐灰色を呈しており、細粒凝灰岩、高温石英、凝灰質砂岩、砂粒、玄武岩片等が観察される。
・４２０〜４９４ｍ；旗立層最上部の凝灰岩と考えられる。細粒凝灰岩主体。
・４９４〜５１５ｍ；旗立層としては粒子が粗すぎるため、混入が考えられる。
・５１５〜５７１ｍ；旗立層基底の凝灰岩。細粒凝灰岩主体で、酸化鉄片を含む。
・６０４〜６１８ｍ；多種の粒子が存在し、混入が考えられる。
・６１８〜６２２ｍ；多種の粒子が存在し、混入が考えられる。
G高舘層（深度６２２ｍ以深）
本層は、スライム試料に含まれる安山岩質凝灰角礫岩片から判断して、深度６２２ｍ〜８３０ｍ間に存在する可能性があるが、深度６２２〜８３０ｍの試料が１つの試料瓶に収められているため、その上下限の深度を特定出来ない。
H基盤岩（深度６２２〜８３０ｍ間に第三紀層の基底が存在）
・６２２〜８３０ｍ；粒子は、スレート劈開が発達しているような岩起源と考えられ、基盤岩と考えられる。６２２〜８３０ｍ間に、第三紀層の基底が存在する。
・８６０〜９３１ｍ；基盤岩（緑色岩）
・９３１〜９５０ｍ；多種の粒子が存在し、混入が考えられる。
・９５０〜１０００ｍ；利府層泥岩と考えられるが、安山岩片も混入している。
