（３）Ｎ値を用いた浅部のモデル化

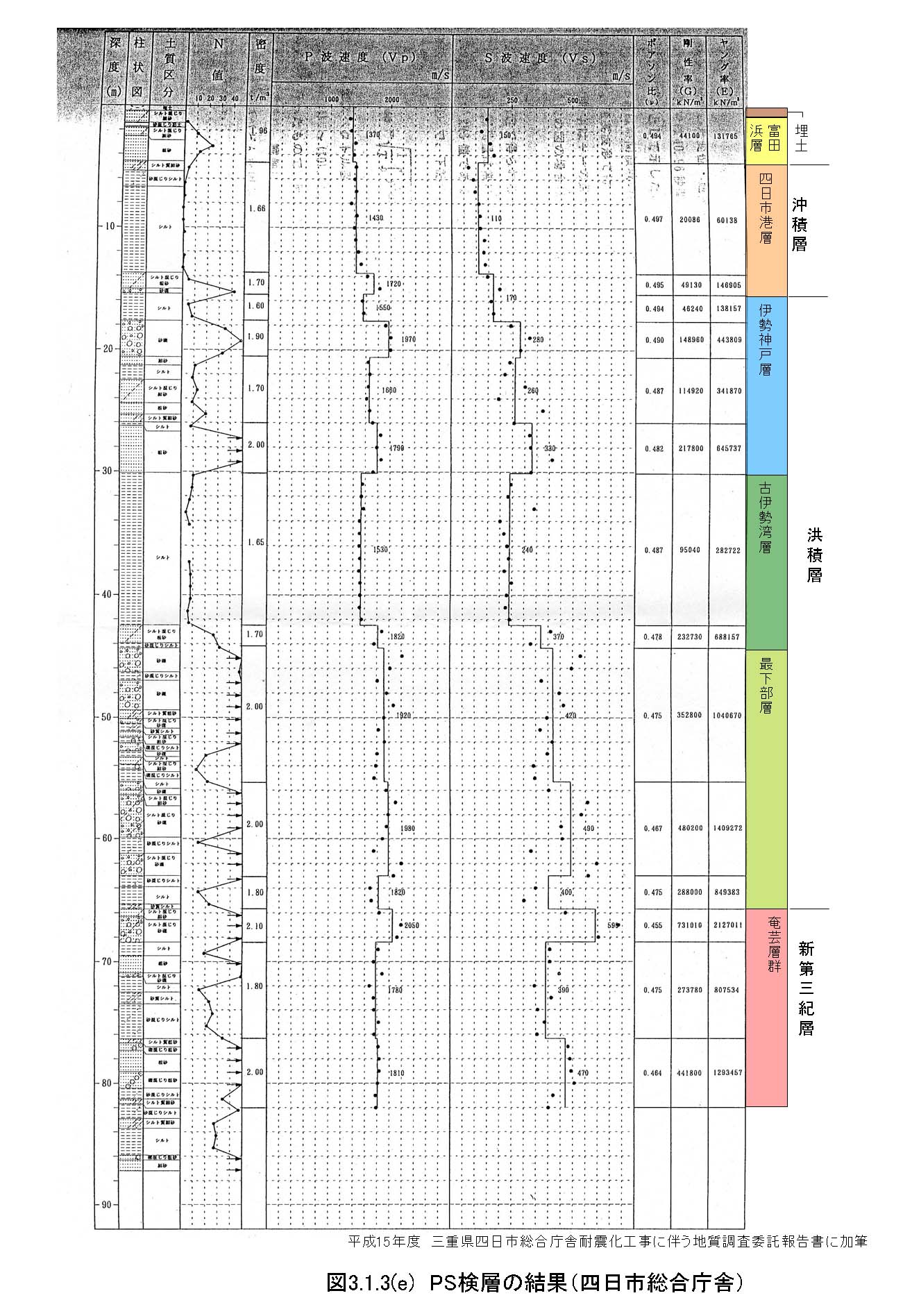

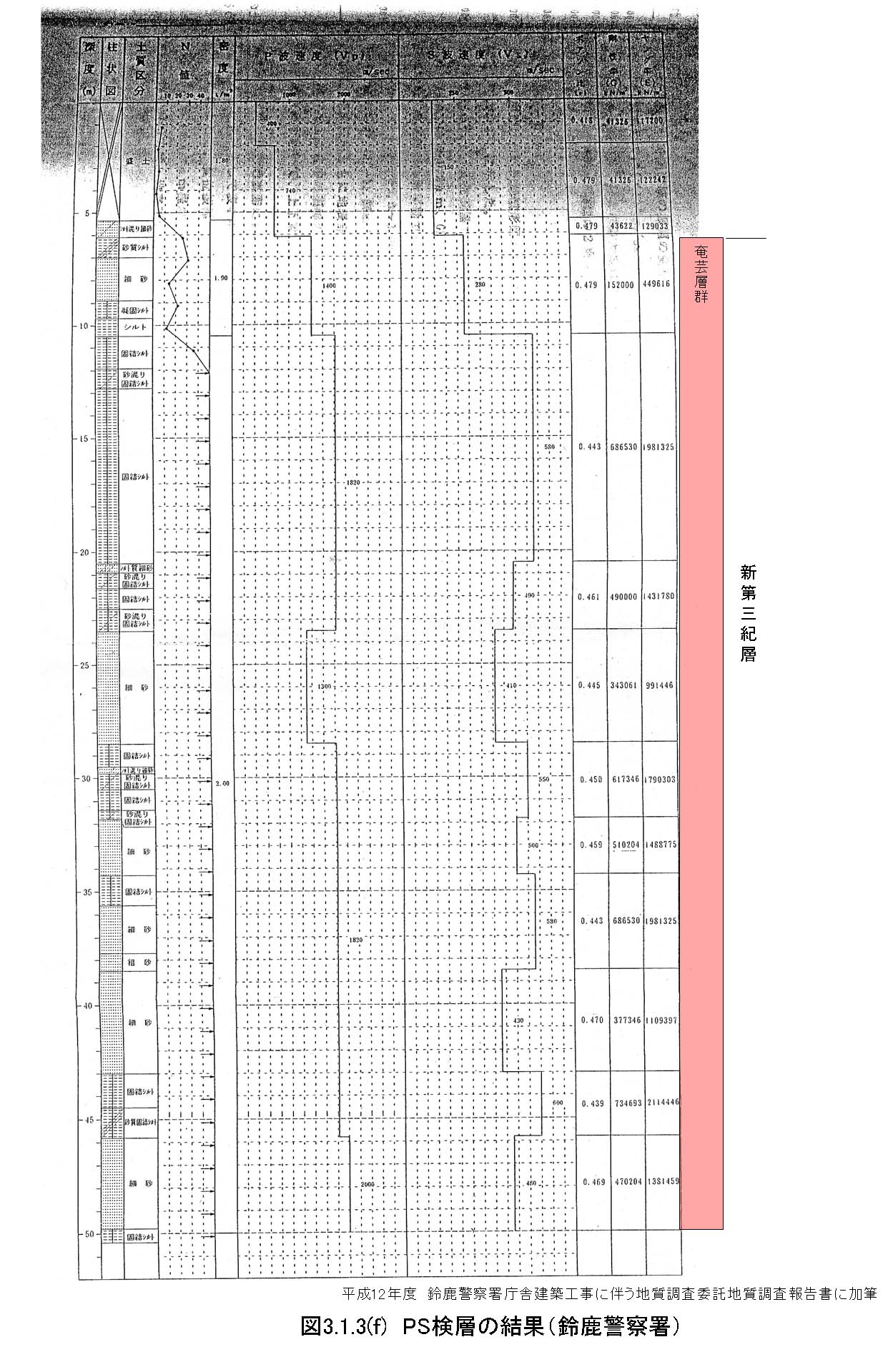

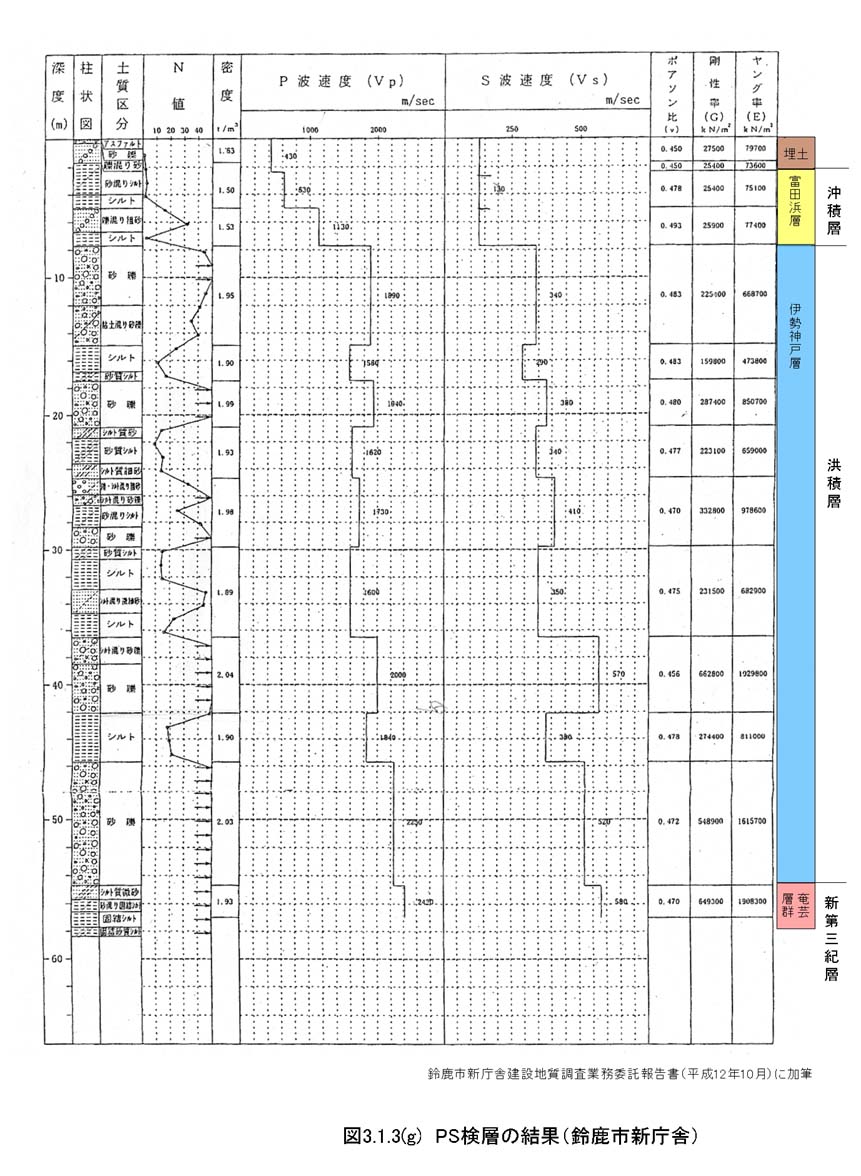

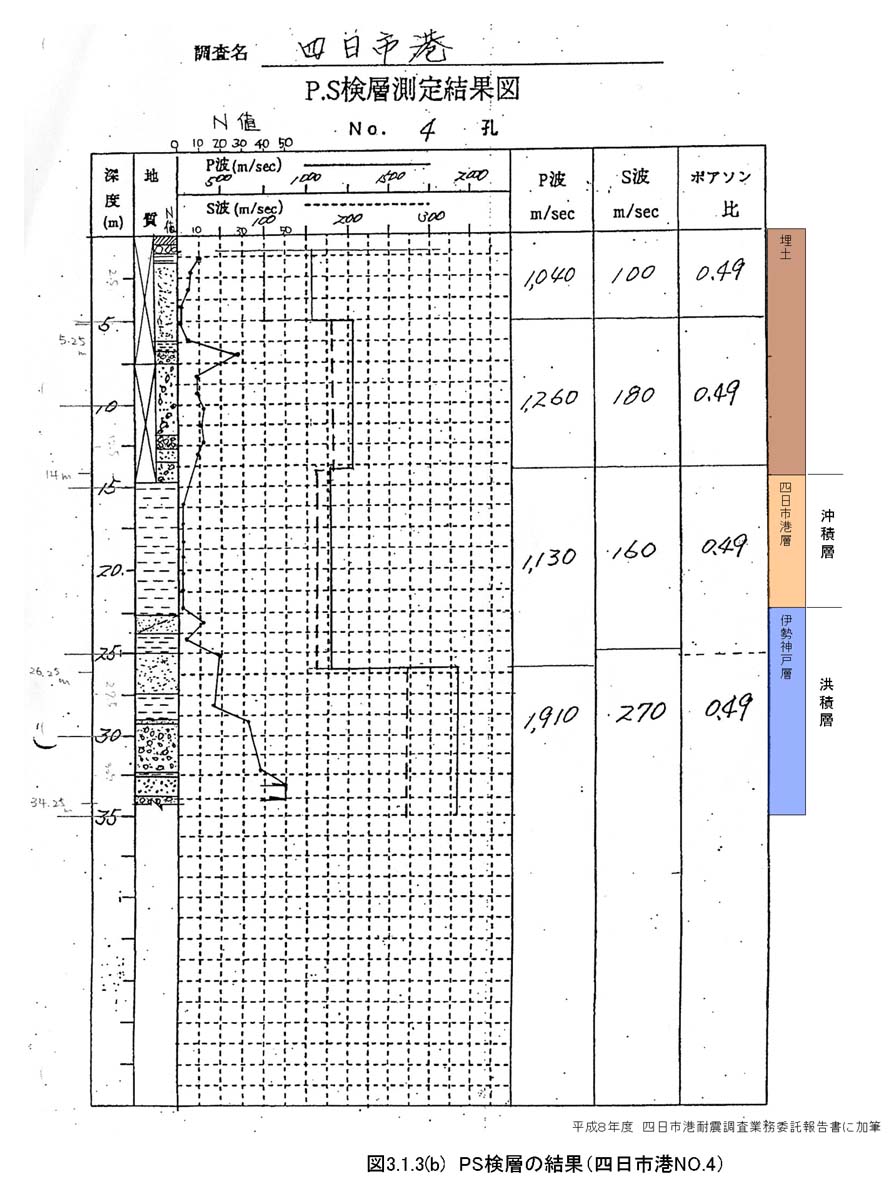

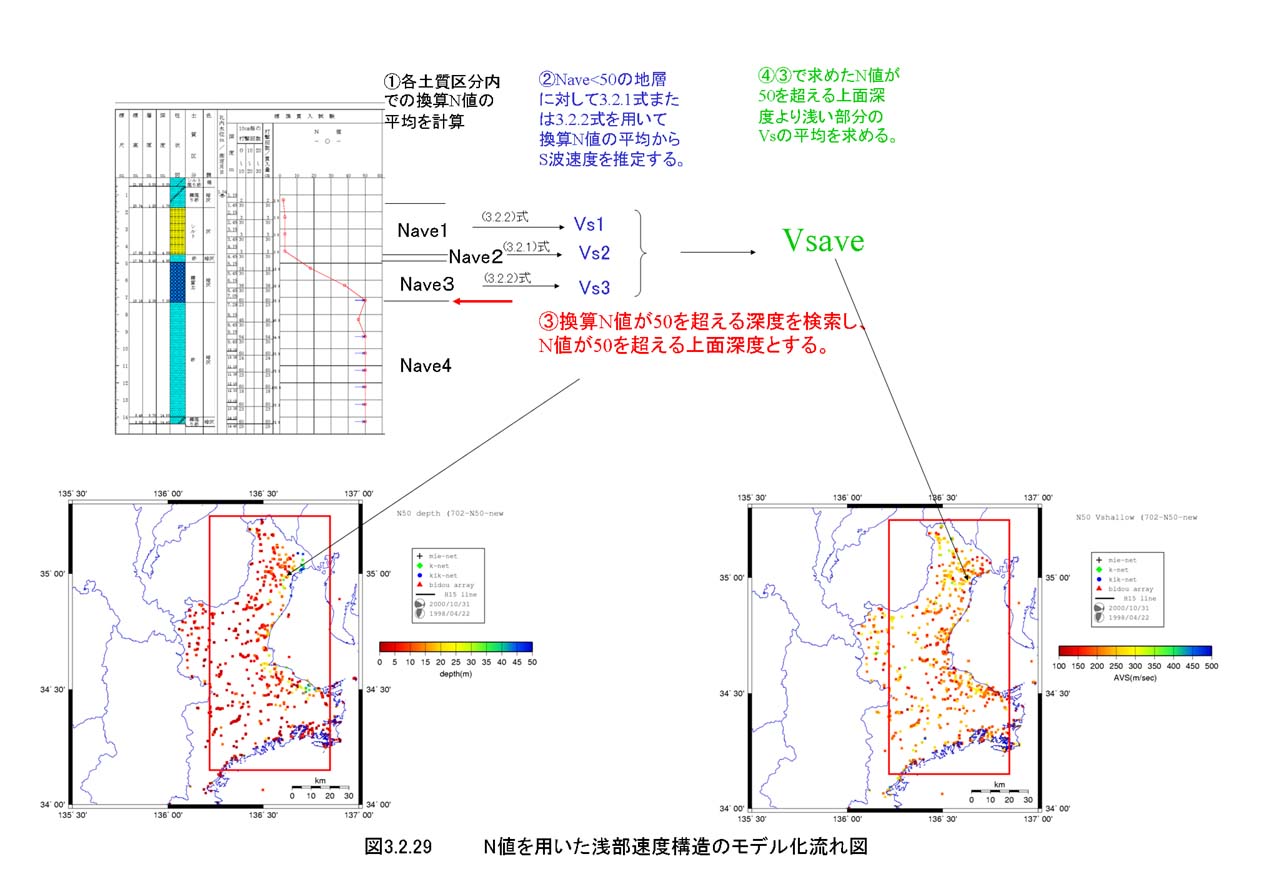

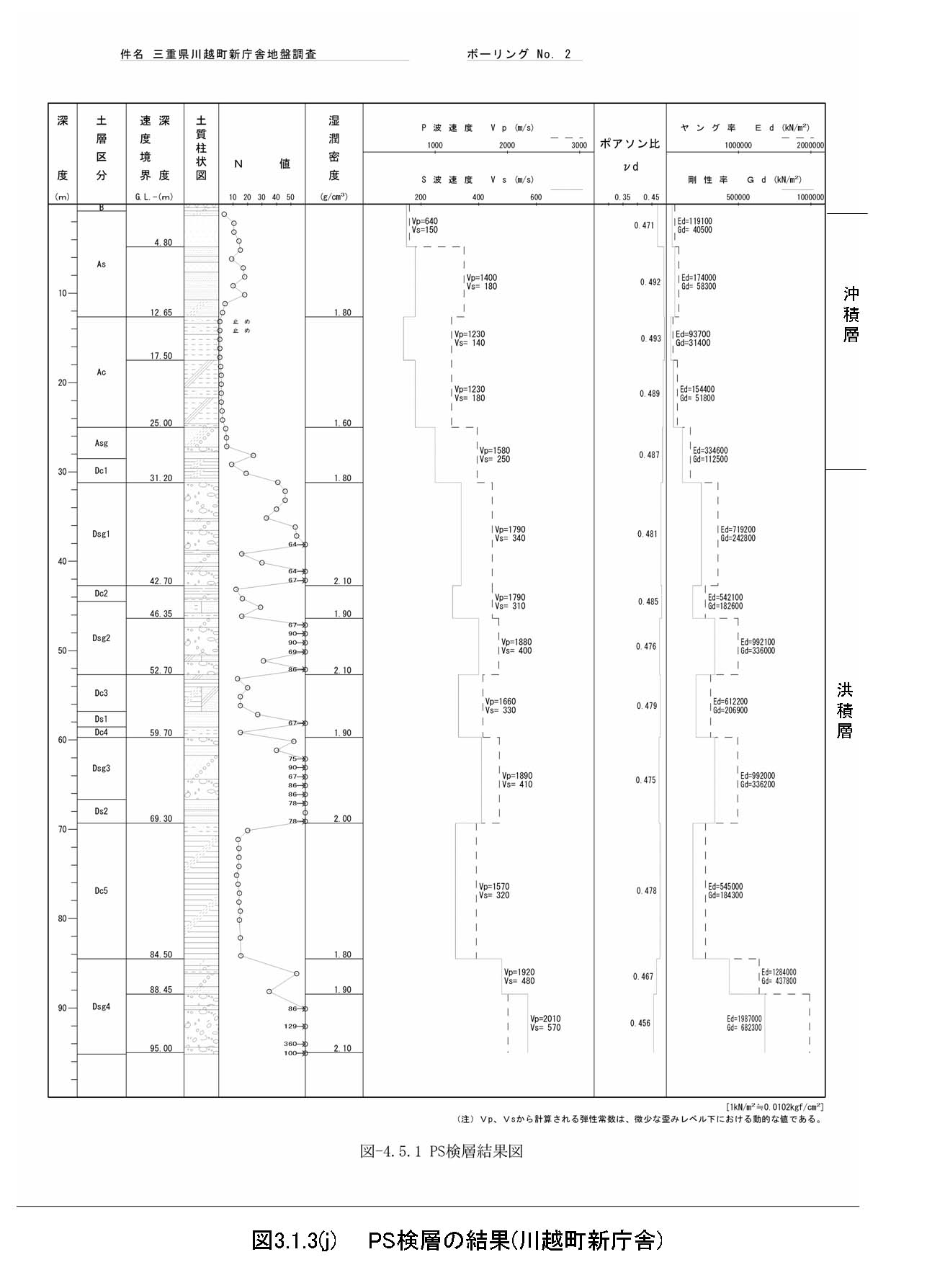

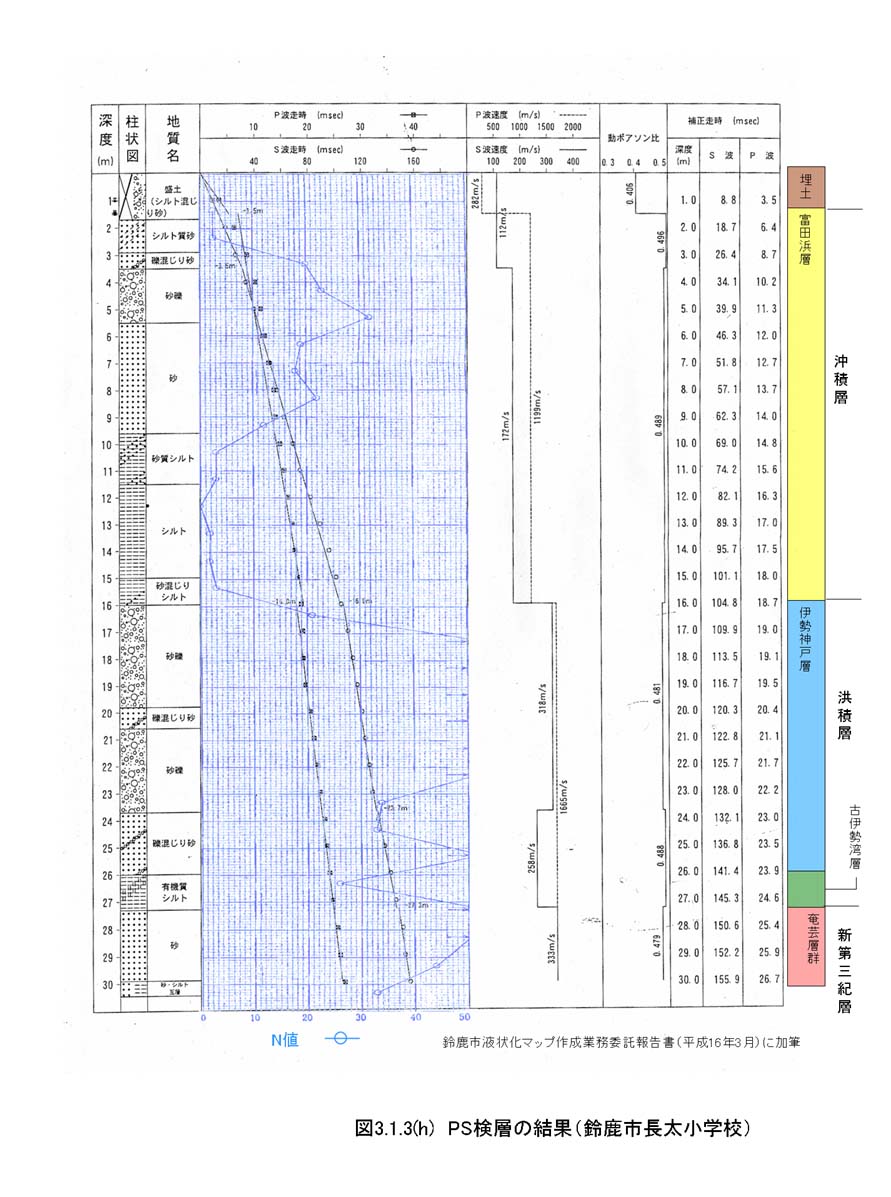

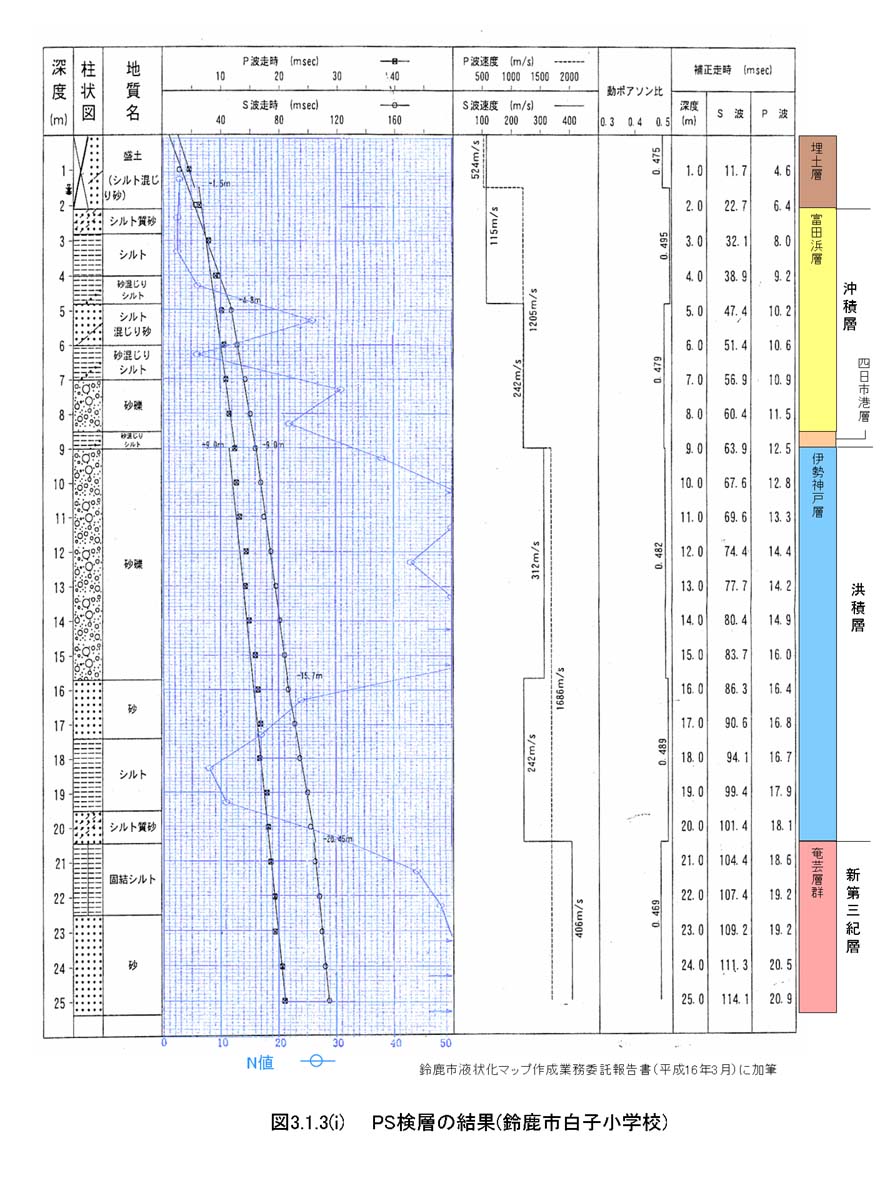

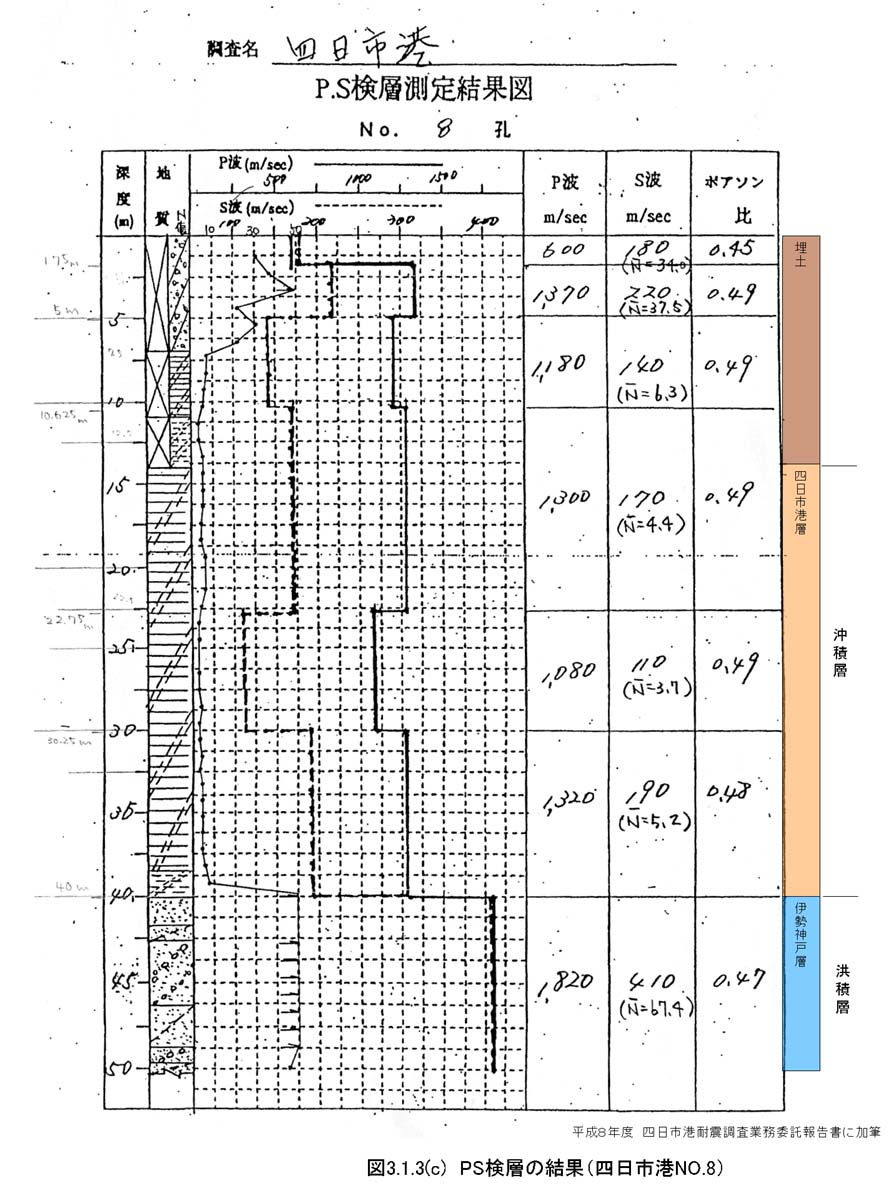

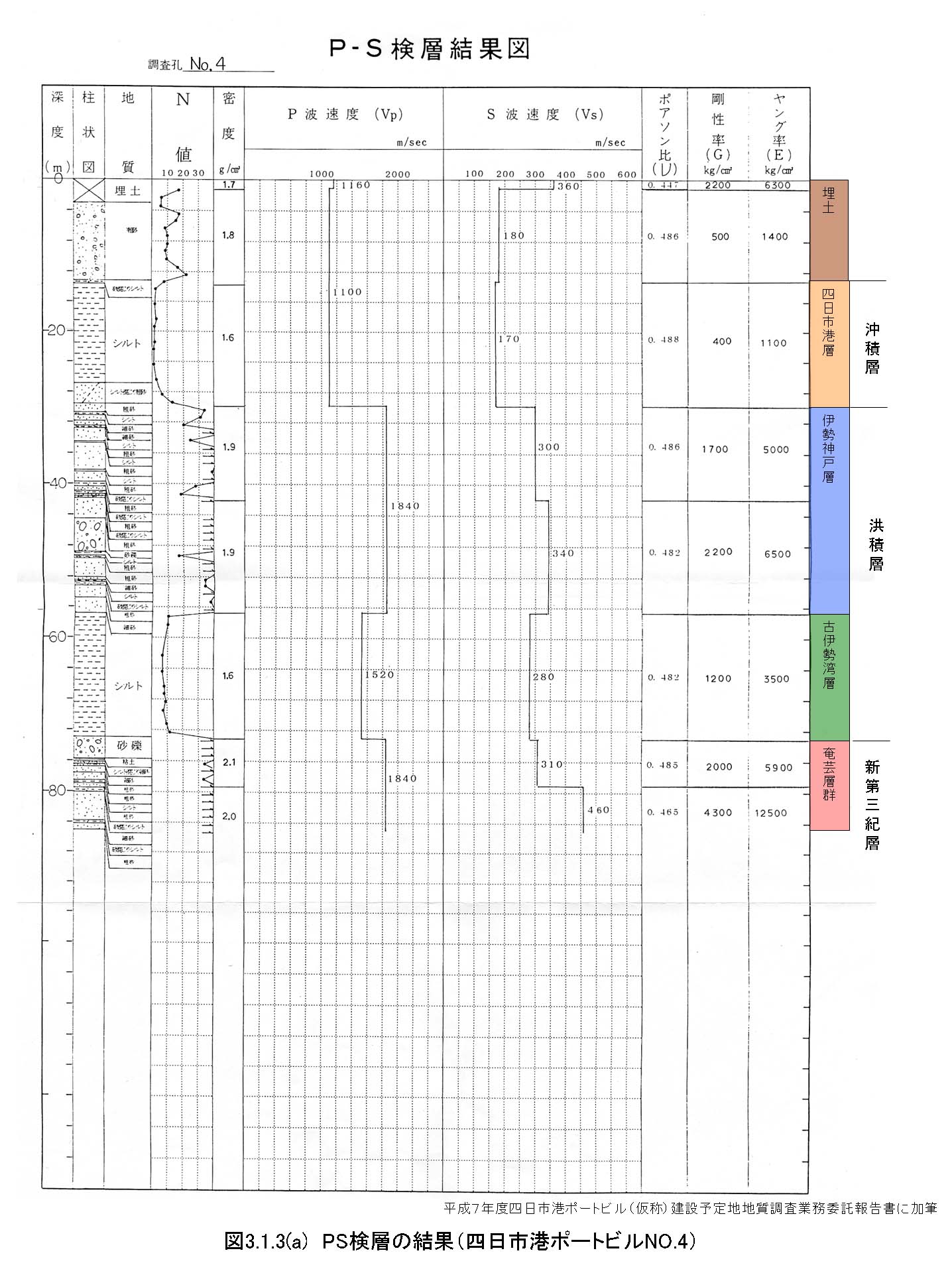

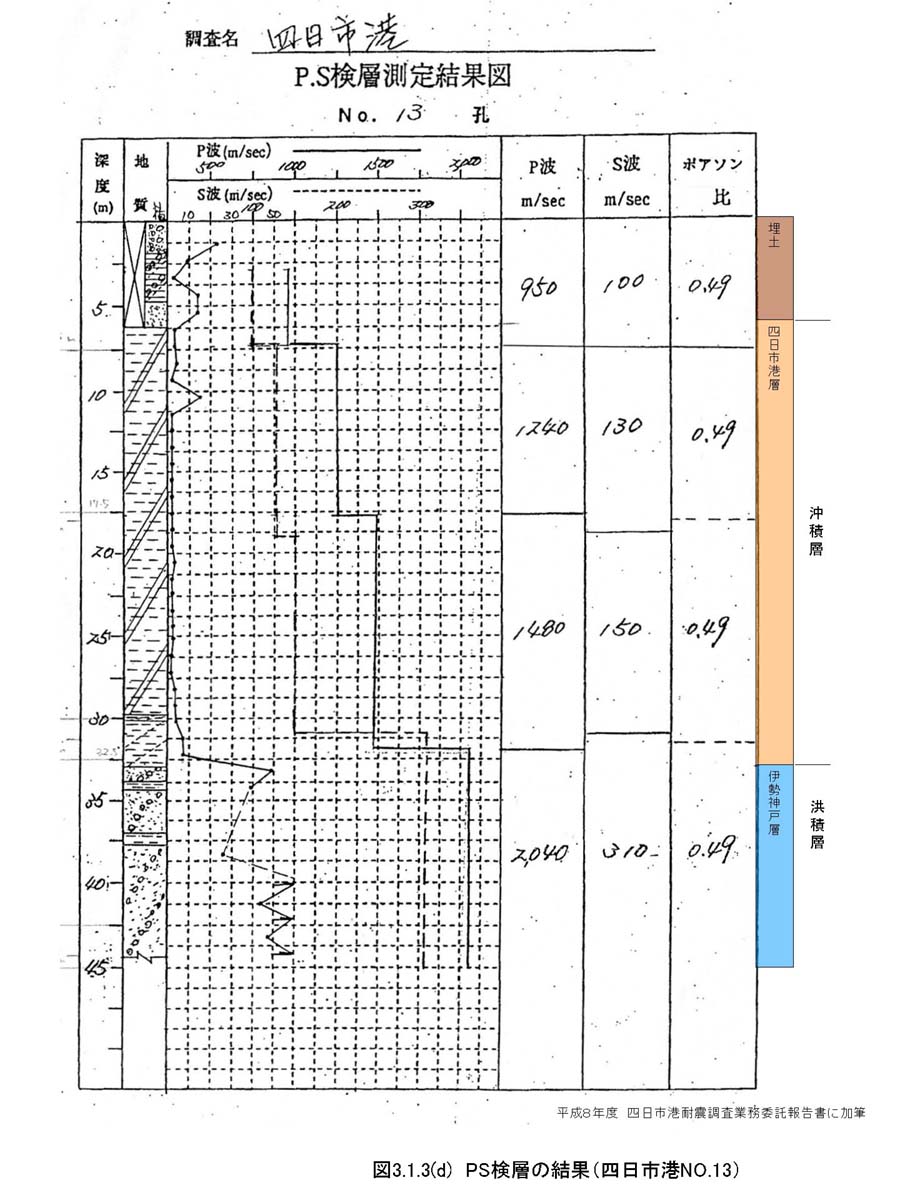

平成１４年度調査によって、三重県内のボーリングデータ１４００本余りが集められている。これらは、三重県ボーリングデータベースに納められており、土質区分、Ｎ値などがＪＩＣＡＣ方式のテキストデータ（（財）日本建設情報総合センター、１９９９）としてまとめられている。Ｎ値によって層分けができれば、これらのデータを有効に用いることが可能となる。一般に、Ｎ値は階段状に変化することが多く、その閾値としてはＮ値５０が与えられることが多いが、今回のデータでも、図３−１−３−１、図３−１−３−２、図３−１−３−３、図３−１−３−４、図３−１−３−５、図３−１−３−６、図３−１−３−７、図３−１−３−８、図３−１−３−９、図３−１−３−１０から、Ｎ値が５０を超える深度とＳ波速度が大きく変化（１００〜２００ｍ／ｓｅｃ→３００〜４００ｍ／ｓｅｃ）する深度は概ね一致していると考えられる（図３−１−３−３、図３−１−３−９など）。以上から、Ｎ値を用いて以下の方法で、浅部のモデル化を試みた（図３−２−２９）。

@ 各土質区分（砂岩、礫岩など）毎に、換算Ｎ値を読み取る。同一地層内に換算Ｎ値が複数個あるものはその平均を計算する。

A 土質区分によって、（３．２．１）式（砂質土）または（３．２．２）式（粘性土）を用いて@で求めたＮ値から各地層のＳ波速度を計算する。

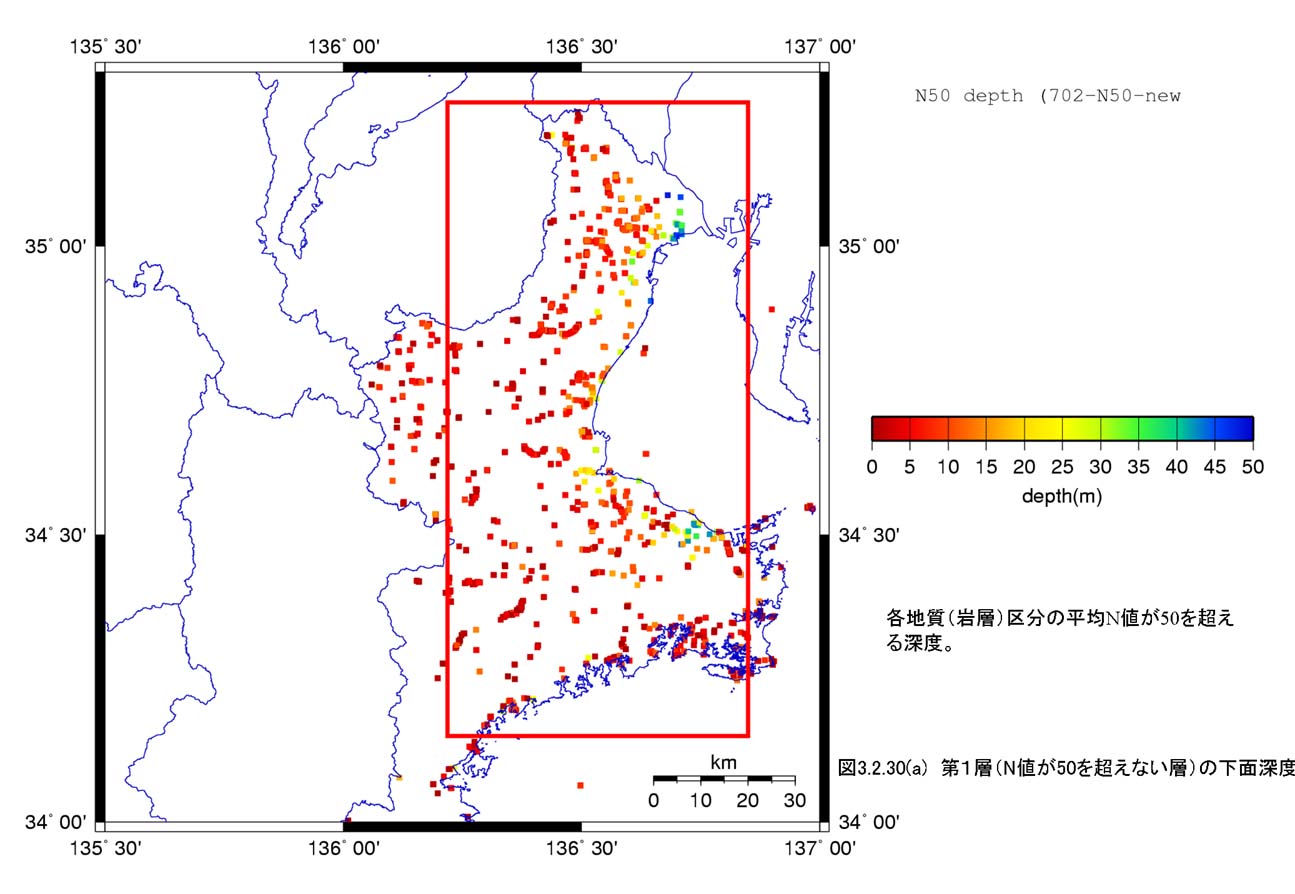

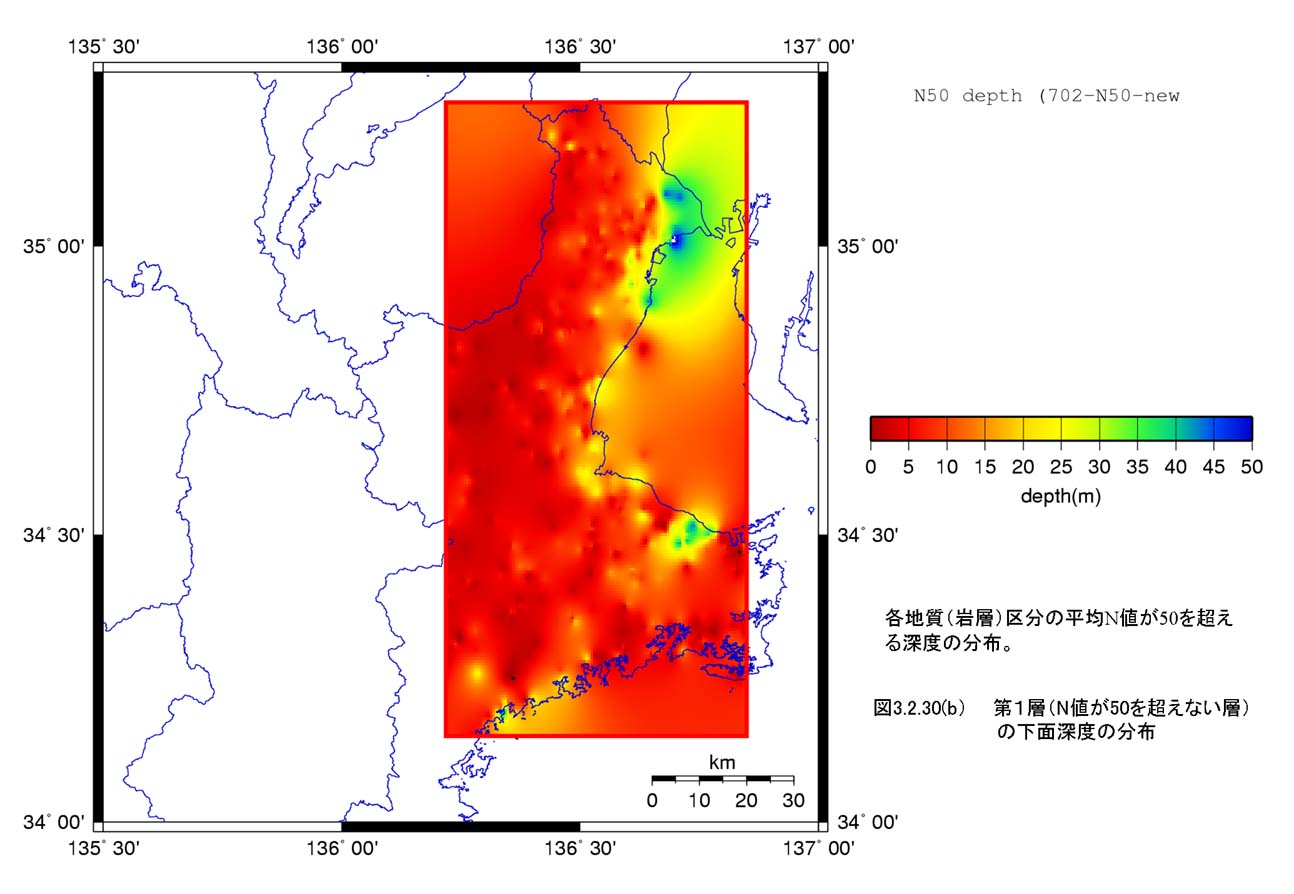

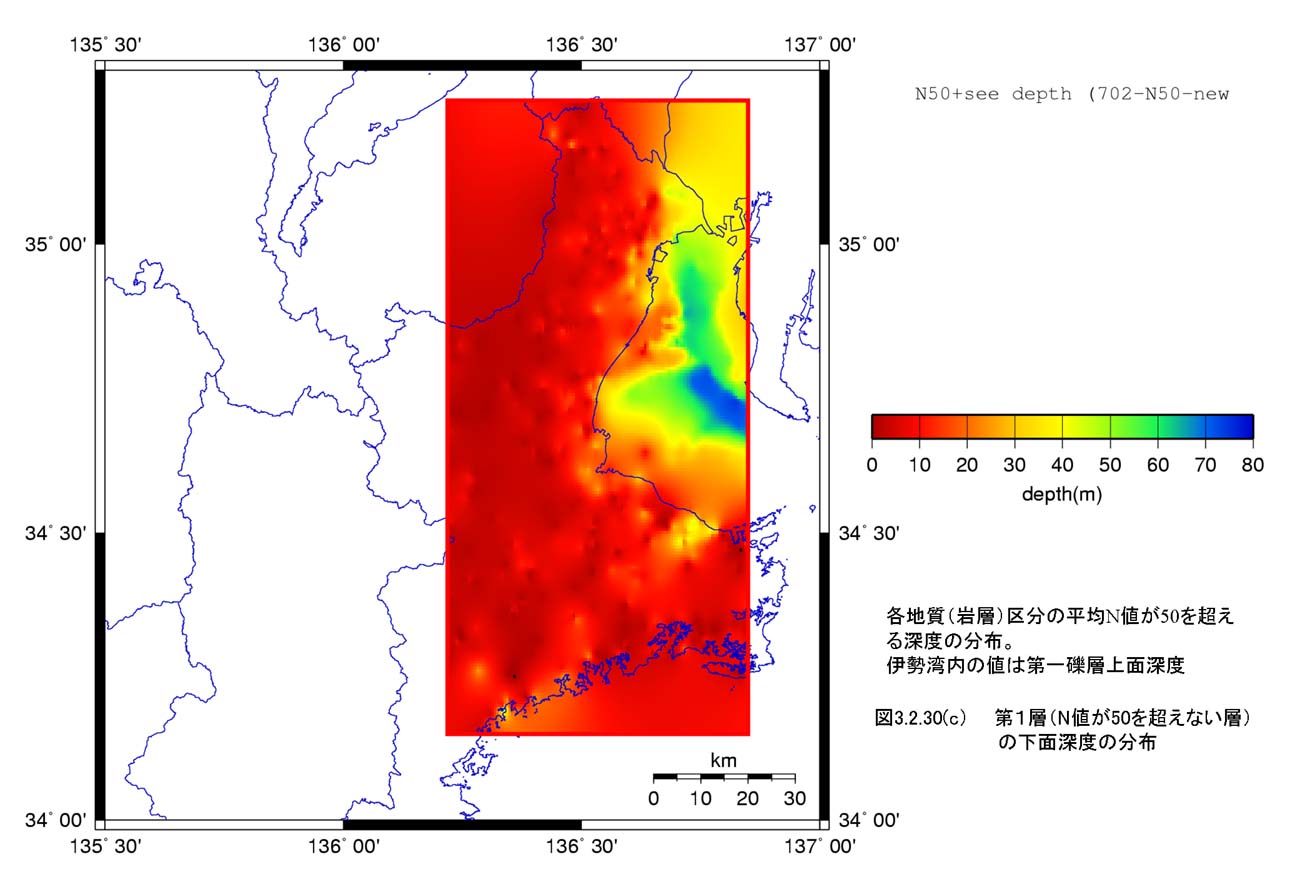

B 換算Ｎ値が５０を超える部分を検索し、それをＮ値が５０を越える上面深度とする。ただし、地表に岩盤が露出している部分については０ｍとした。この結果を図３−２−３０−１および図３−２−３０−２に示した。図３−２−３０−３には伊勢湾内の反射法データによる解釈結果を併せて表示した。伊勢湾内の解釈は洪積層中の第一礫層上面の深度に相当する。

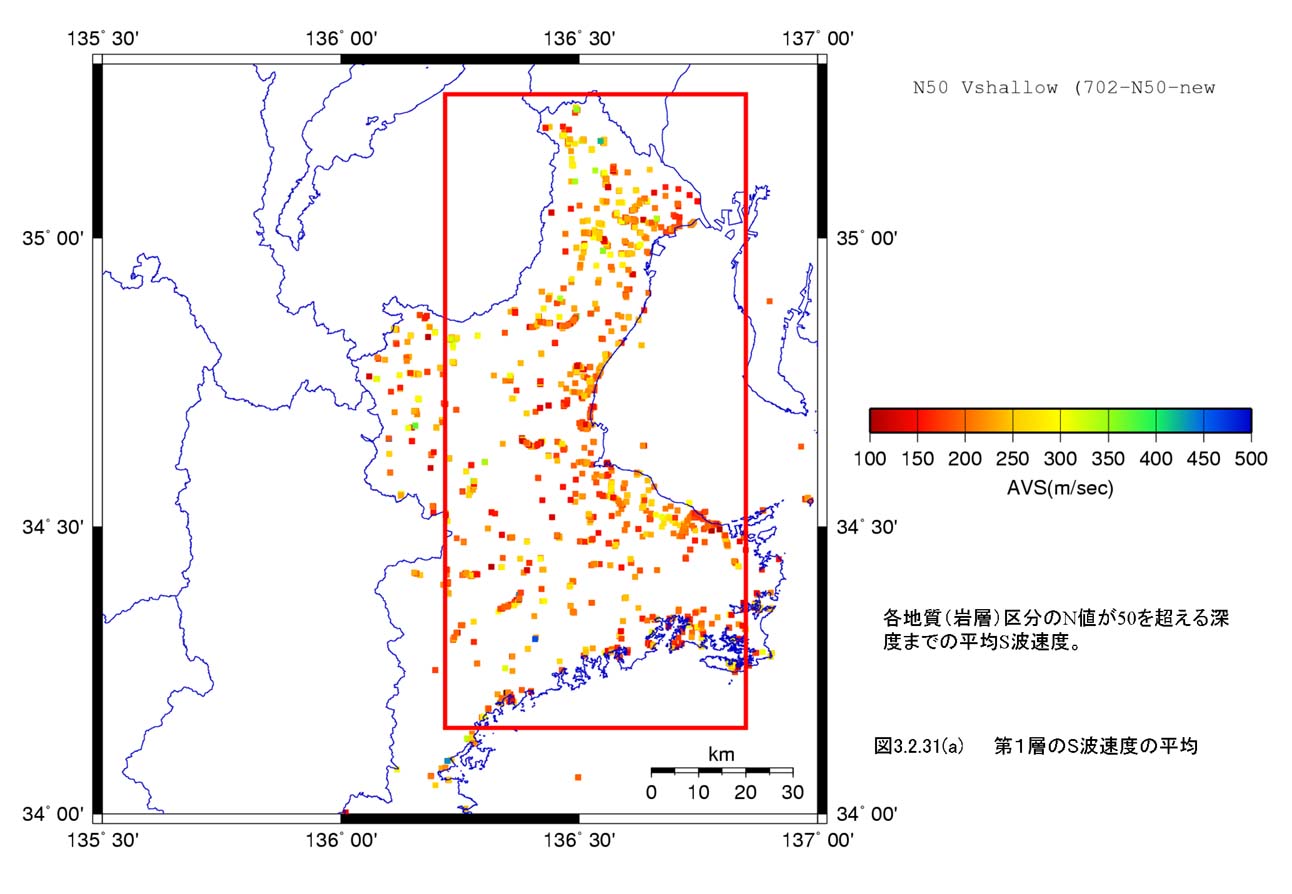

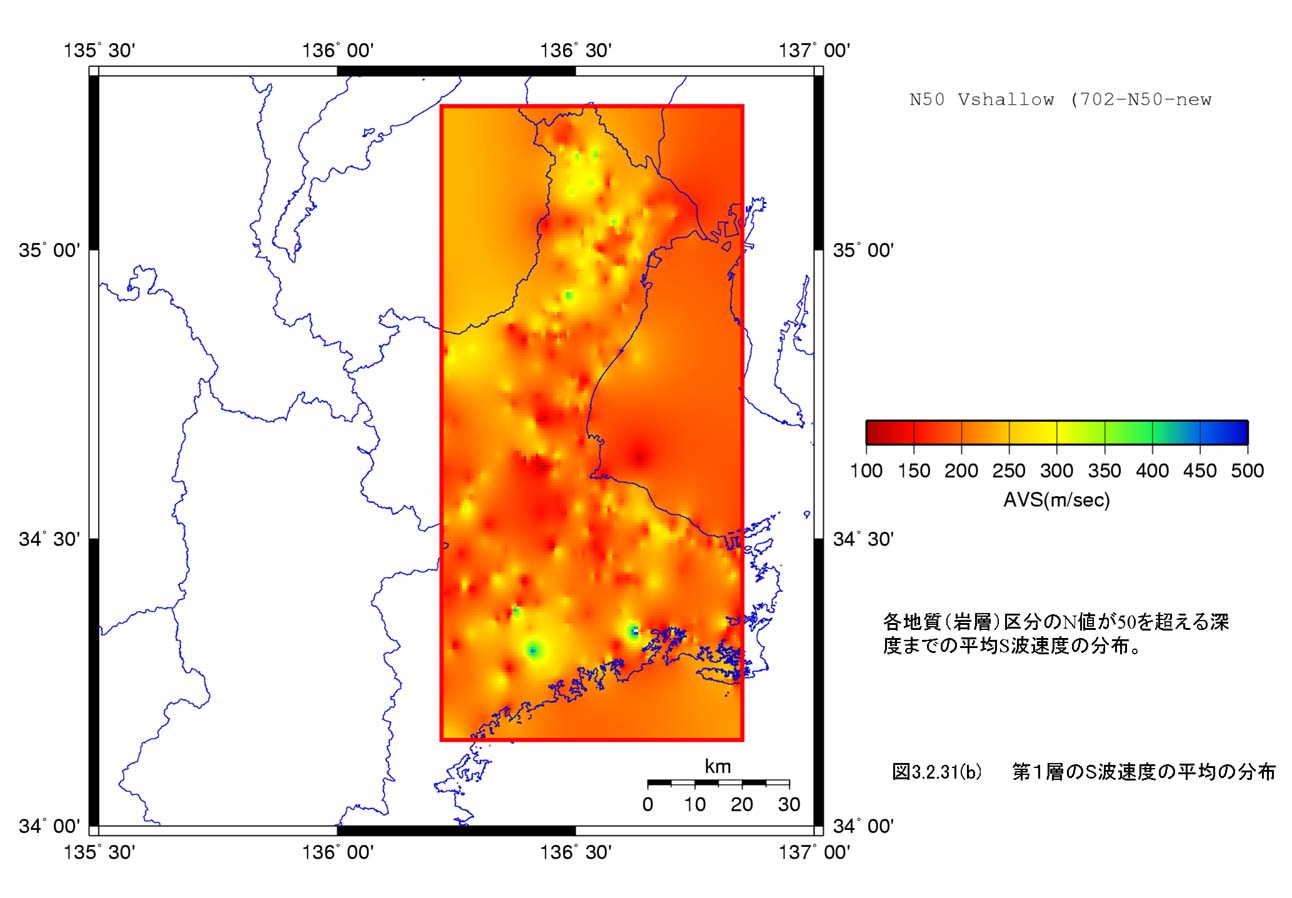

図３−２−３０−１に示した上面深度より浅い部分のＳ波速度から、その部分の平均速度（単なる平均ではなく層厚を考慮した平均）を求める。ただし、地表に岩盤が露出している井戸は計算から省いた。この結果を図３−２−３１−１および図３−２−３１−２に示す。

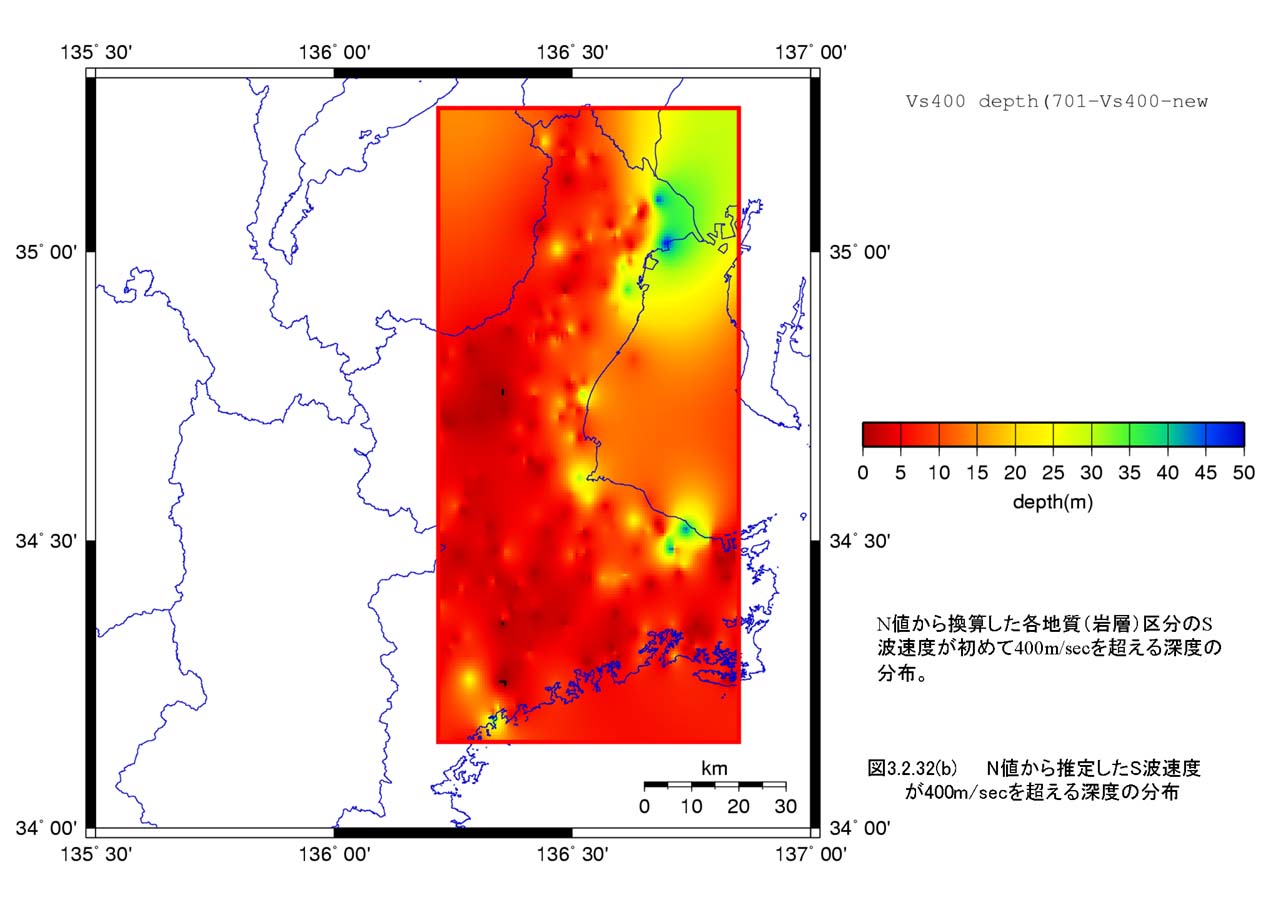

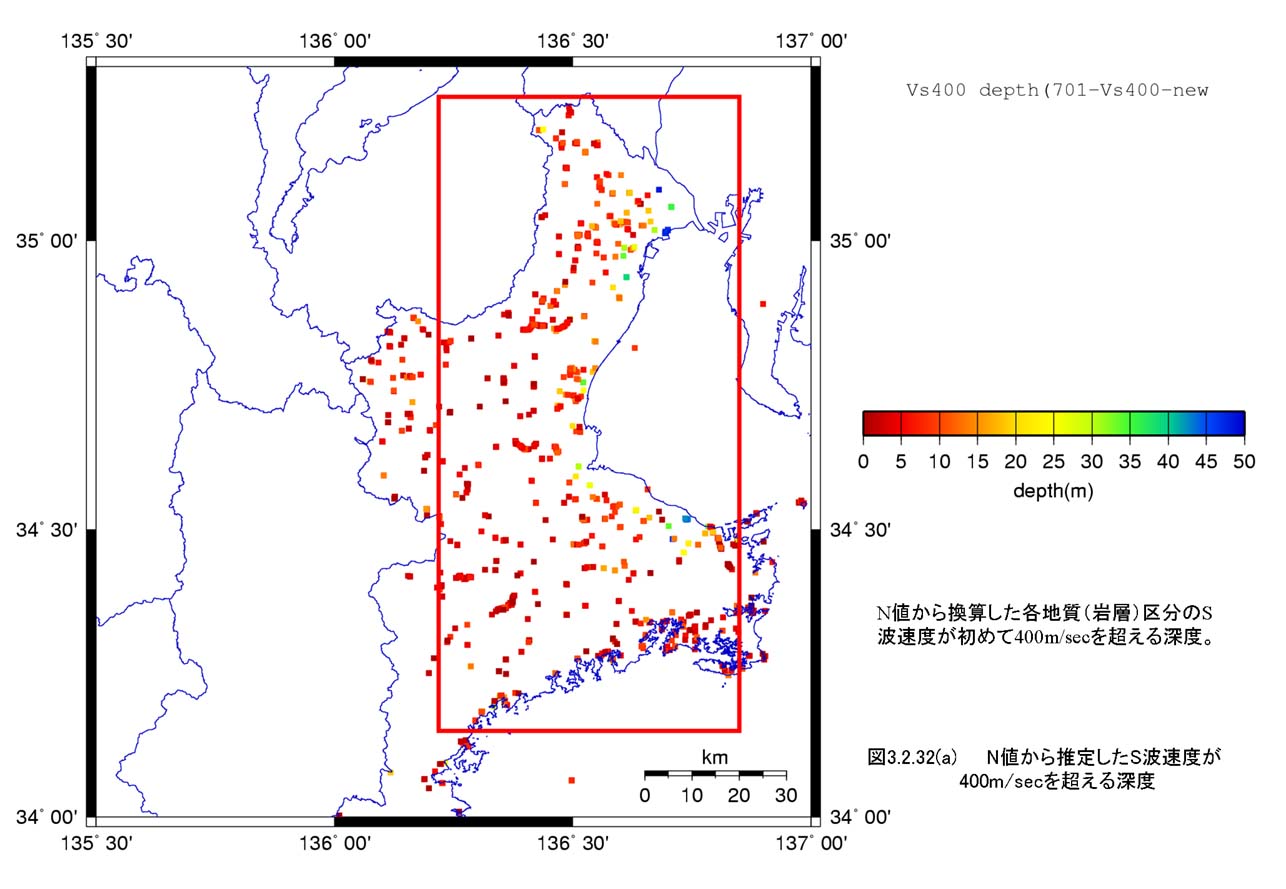

参考として、Ｎ値から推定したＶｓが４００ｍ／ｓｅｃを超えるところで境界を設定した深度を図３−２−３２−１）および図３−２−３２−２に示した。この結果は、図３−２−３０−１および図３−２−３０−２に近い値となっている。以上の様に、Ｎ値５０を基準とした浅部構造のモデル化を実施した。Ｎ値が５０を超える上面深度は、Ｖｓが４００ｍ／ｓｅｃを超える工学的基盤の深度とほぼ整合している。ただし、Ｓ波の平均速度については、平均Ｎ値からの換算値であり、誤差を含み、岩盤が露出している部分は十分モデル化されていない。このような部分については、微地形区分などに基づいた平均Ｓ波速度

ＬｏｇＡＶＳ ＝ ａ ＋ｂ ・ＬｏｇＨ ＋ ｃ・ＬｏｇＤ±σ　　　　　　　　　　　　　 （３．２．８）

ただし、 ＡＶＳ ： 表層３０ｍの平均Ｓ波速度の推定値

　　　　Ｈ　　　　　　：標高（ｍ）

　　　　Ｄ　　　　　　：主要河川からの距離（ｍ）

　　　　Ａ，ｂ，ｃ　　　　 ：係数（各微地形区分ごと）

σ　　　　　　：標準偏差　　　　　　　　　　　　　（松岡・翠川（１９９３））

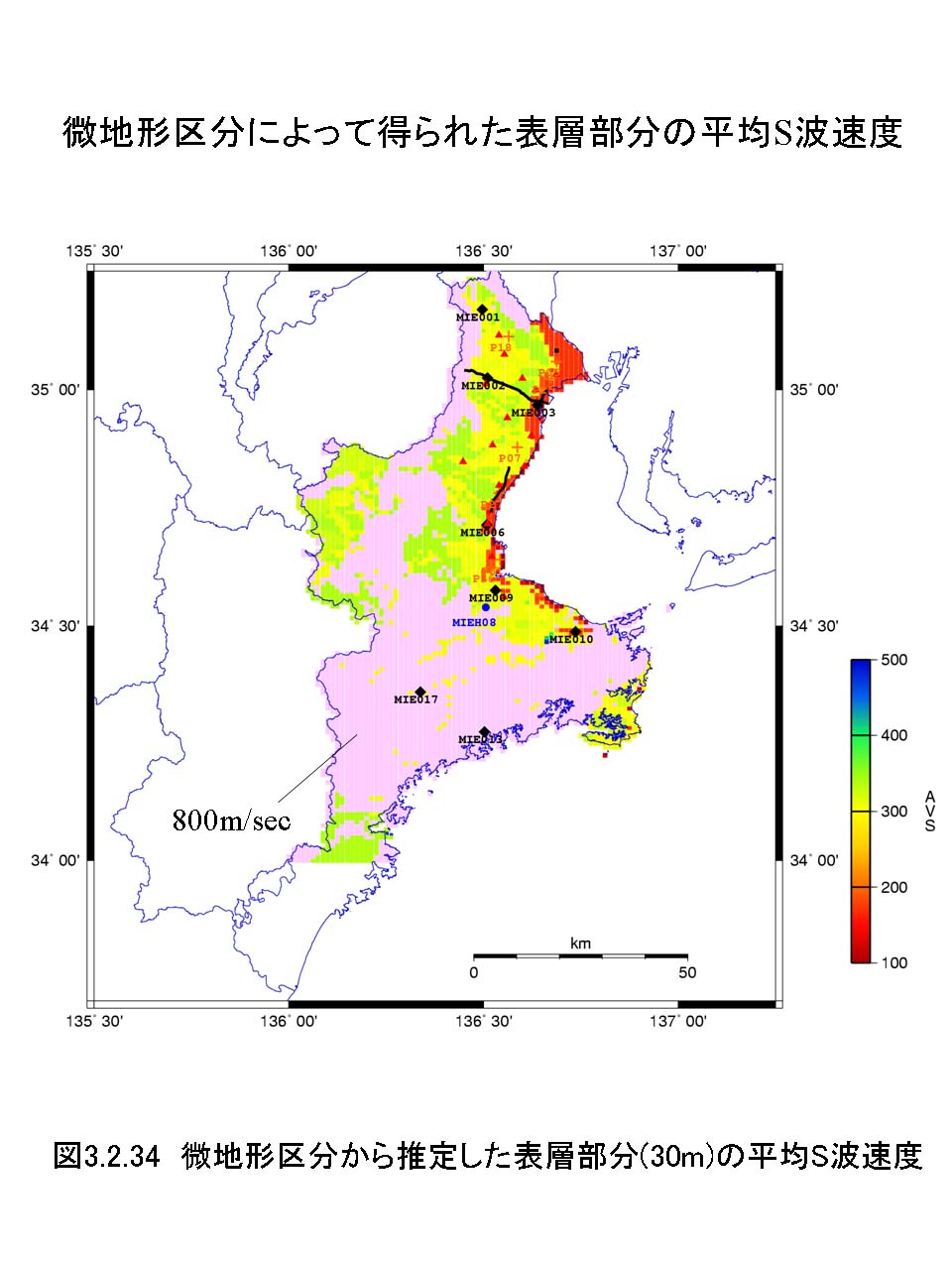

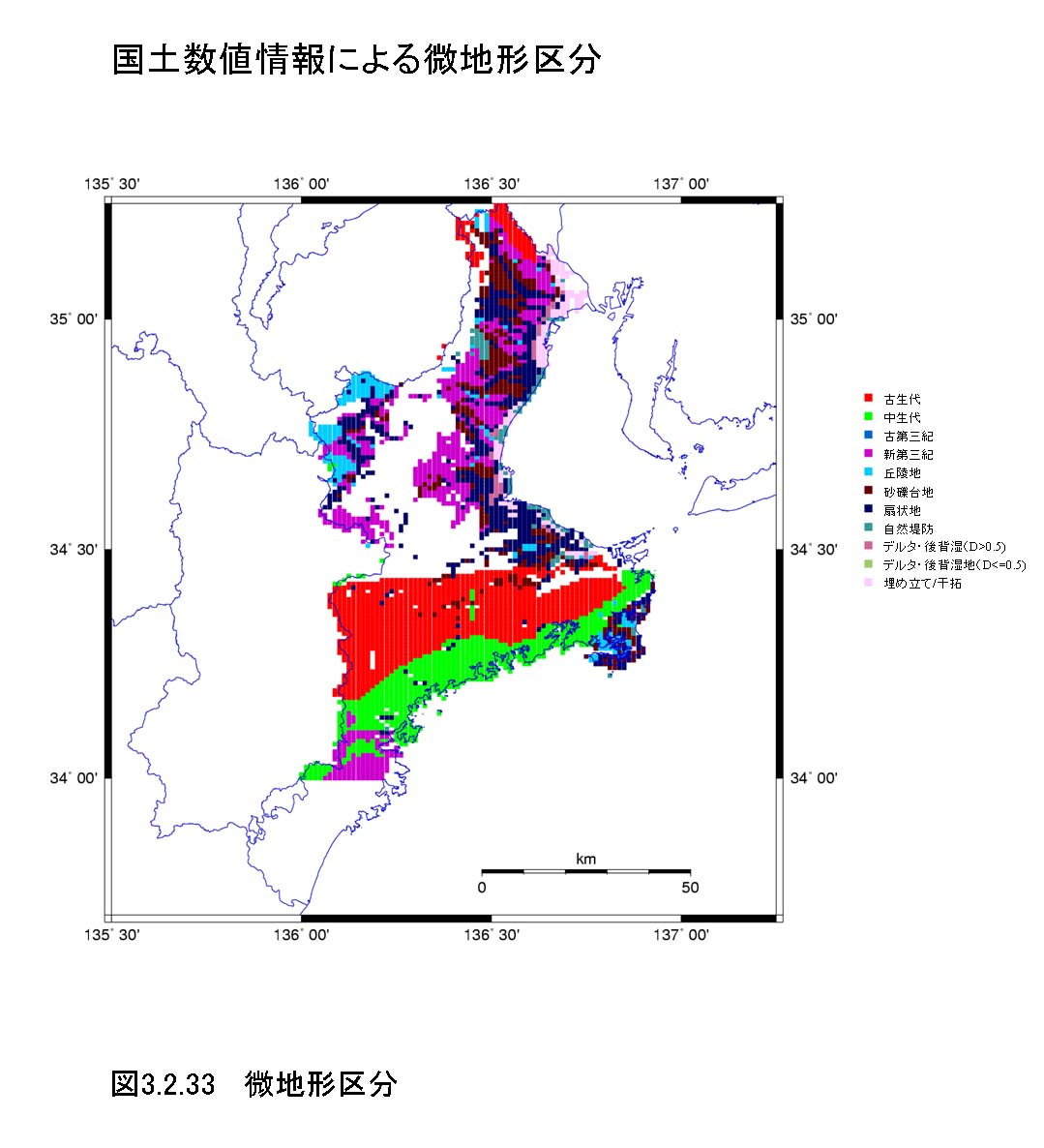

などの別の推定方法を参考にする必要がある。図３−２−３３に国土地理院数値情報から推定した微地形区分を、図３−２−３４には、（３．２．８）式を用いた平均Ｓ波速度を示した。
