2−1 調査方法

ワイヤライン工法は,深度100m以上の長尺ボーリングで効果を発揮する工法である。大口径のワイヤラインロッドを用い,アウタチューブとインナチューブからなるワイヤラインコアバーレルを使用する。アウタチューブはロッドからの駆動力が伝達される部分で,先端にビットを取り付け地盤を掘削する。採取されるコアはアウタチューブ内のインナチューブに収納され,所定の長さを掘進するとインナチューブを切り離し,ワイヤロープを用いてロッドの中を通して地上に回収する。この工法の利点は,コア回収のためのロッドの昇降作業が不要で,とくに深度が増加すると掘進能率が在来工法に比較して良くなることである。その反面,設備が大規模でランニングコストが大きい欠点を有している。

本調査では,PQ規格(外径122mm,内径85mm)のワイヤラインコアビットを使用した。使用した主な機材の配置図を図2−2に示す。

深度634m以浅の堆積層部における掘削はメタルクラウンビットを用いて行い,それ以深の堆積層および基盤岩は,ダイヤモンドビットに交換して最終深度まで掘削を行った。

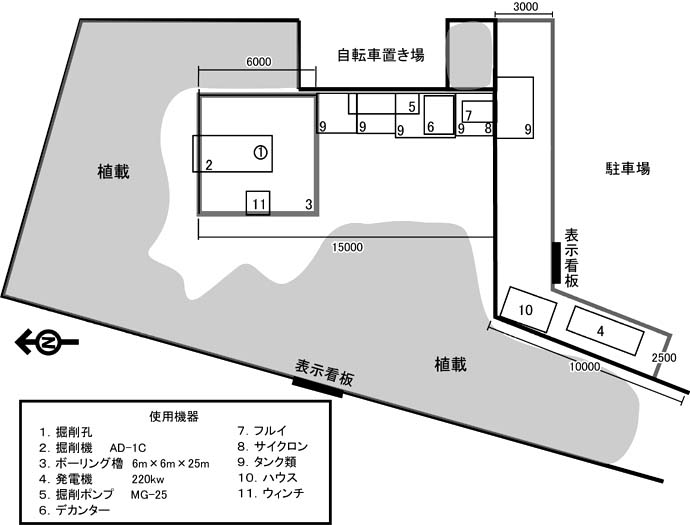

図2−2 機械配置図
