４−３−３　３次元地質構造モデル

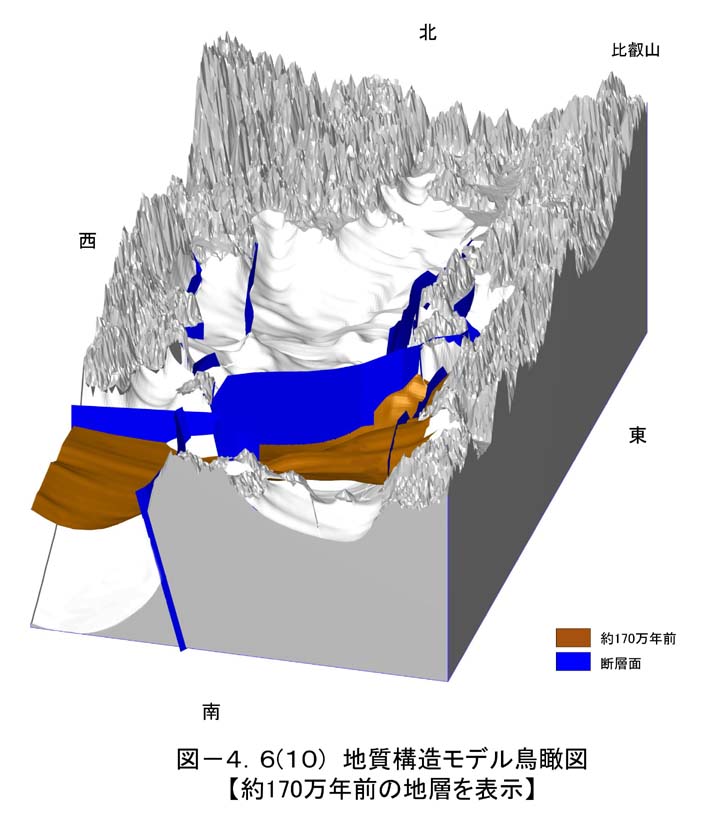

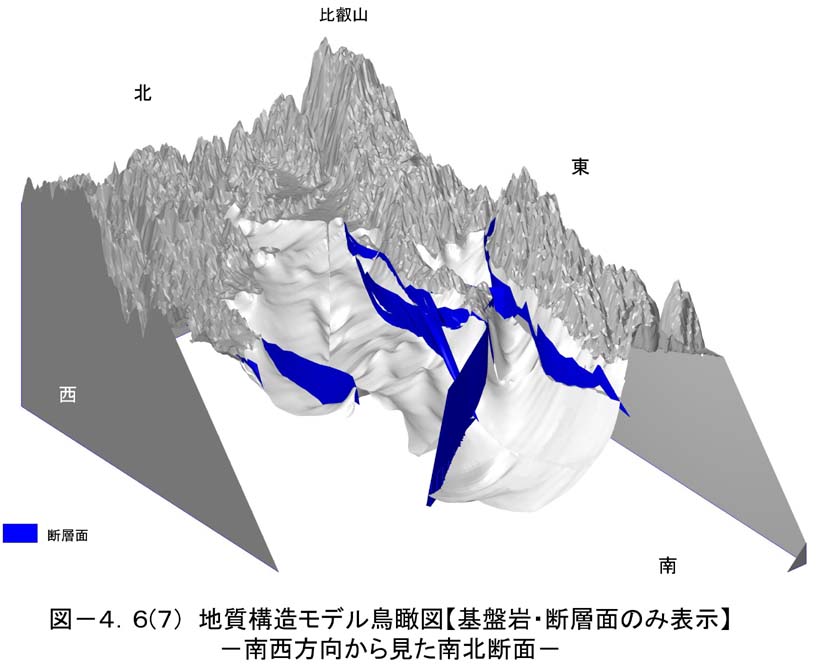

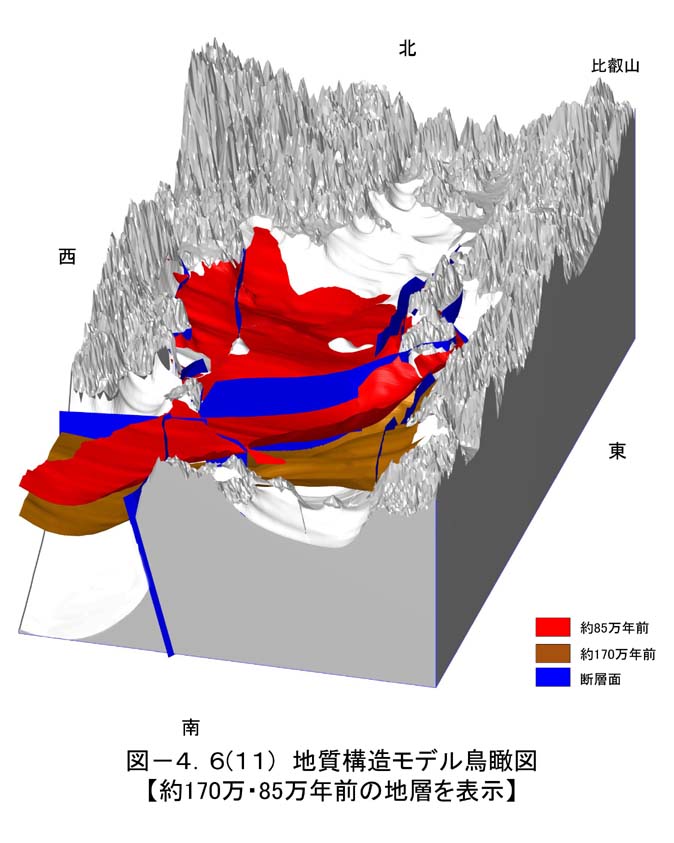

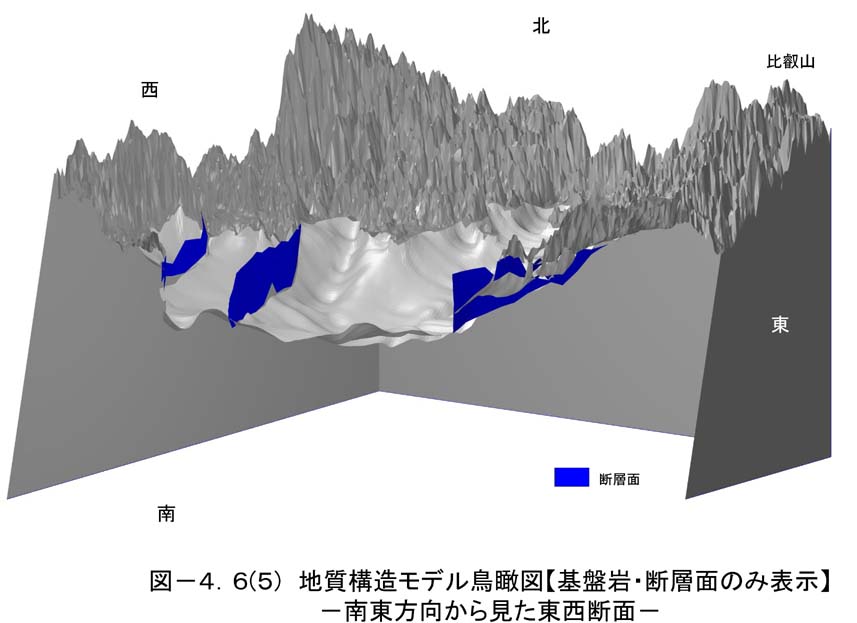

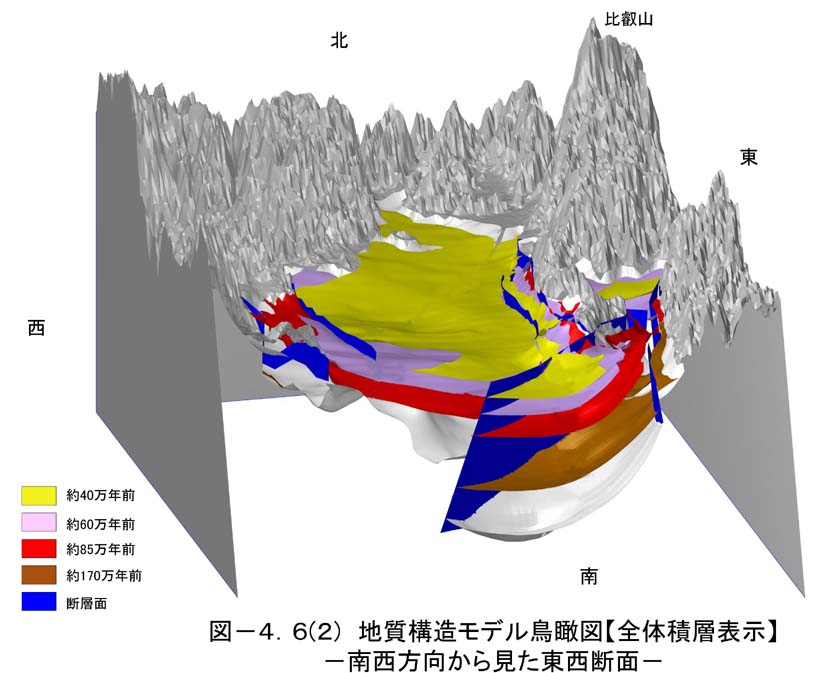

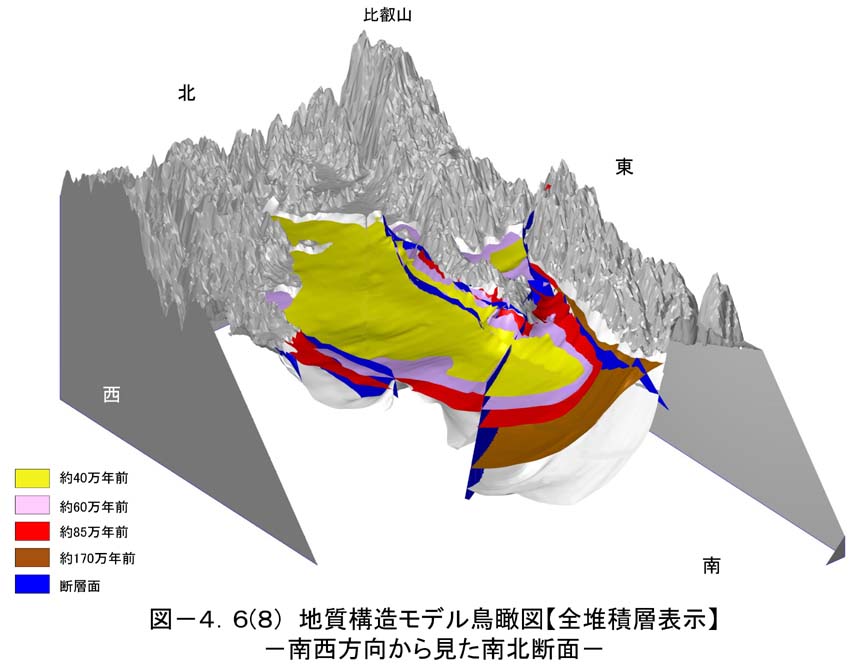

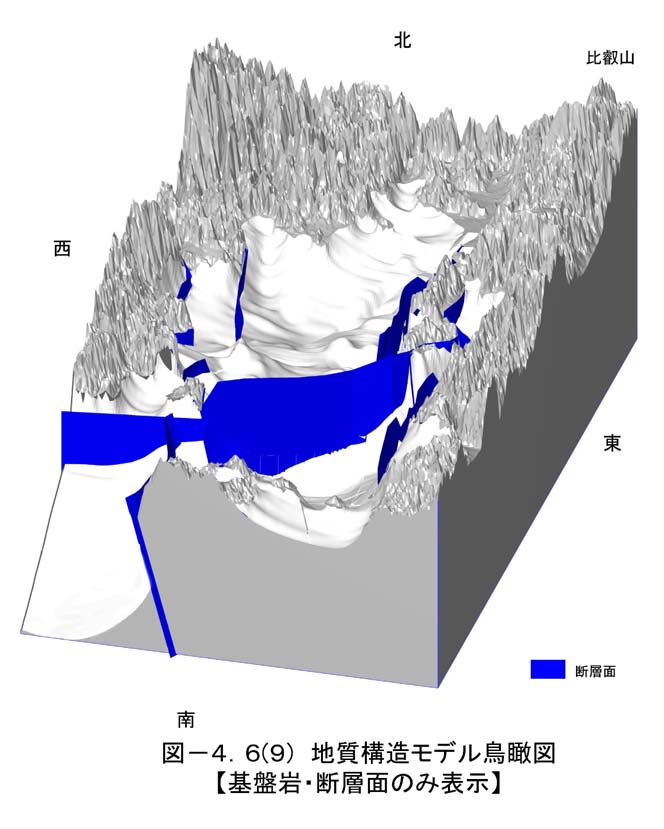

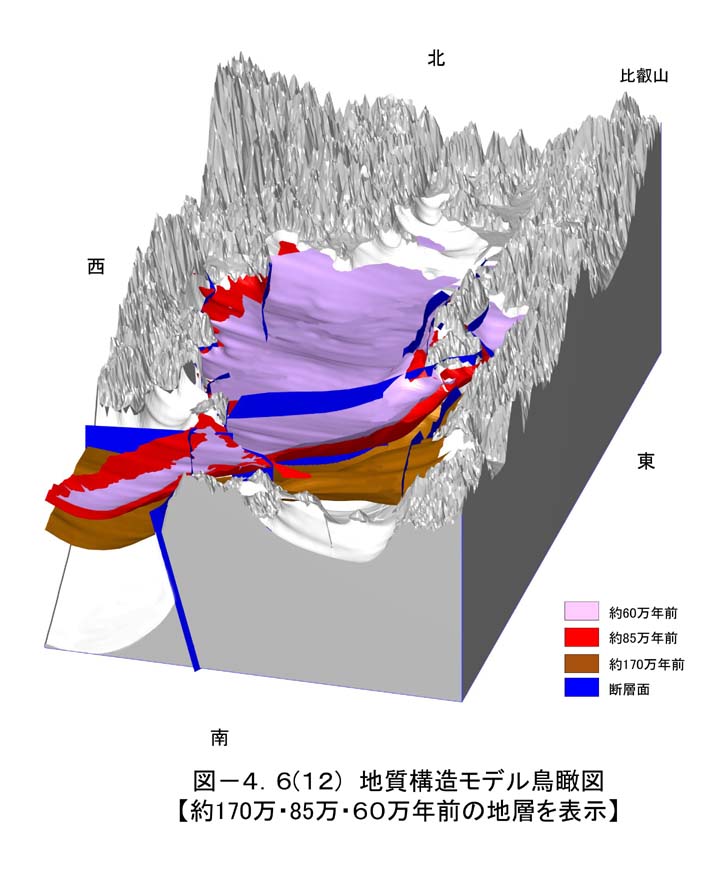

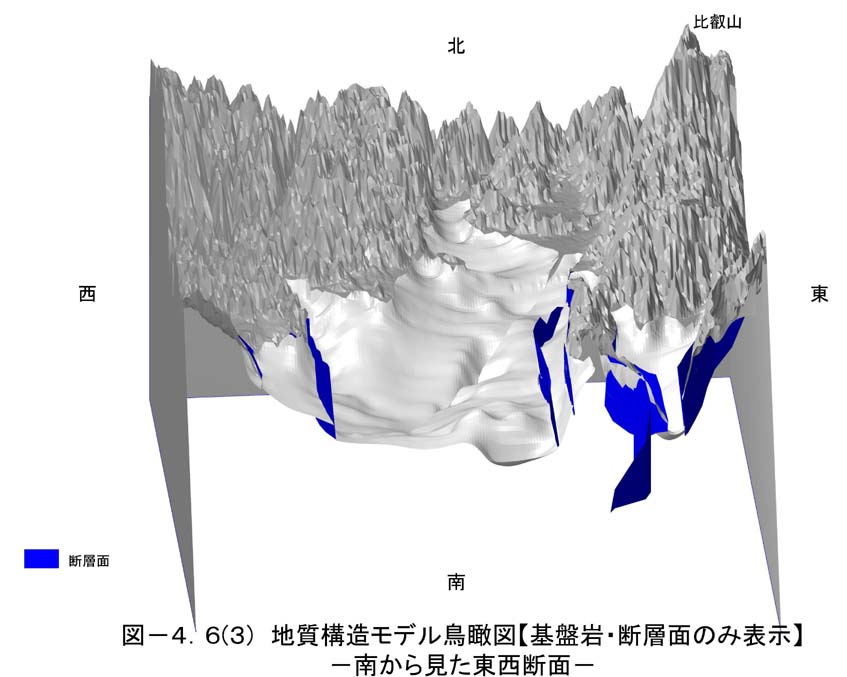

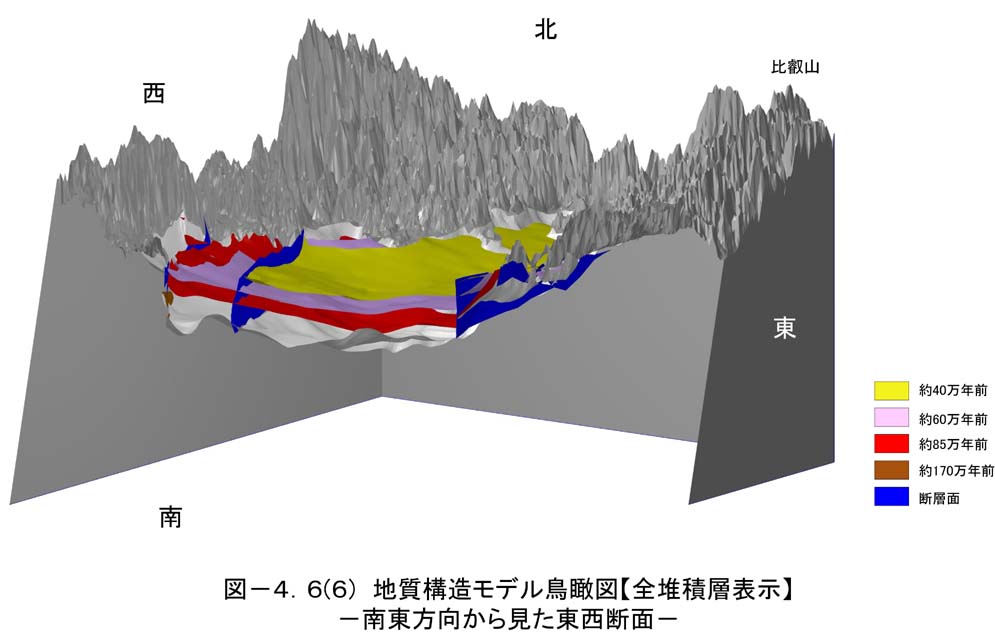

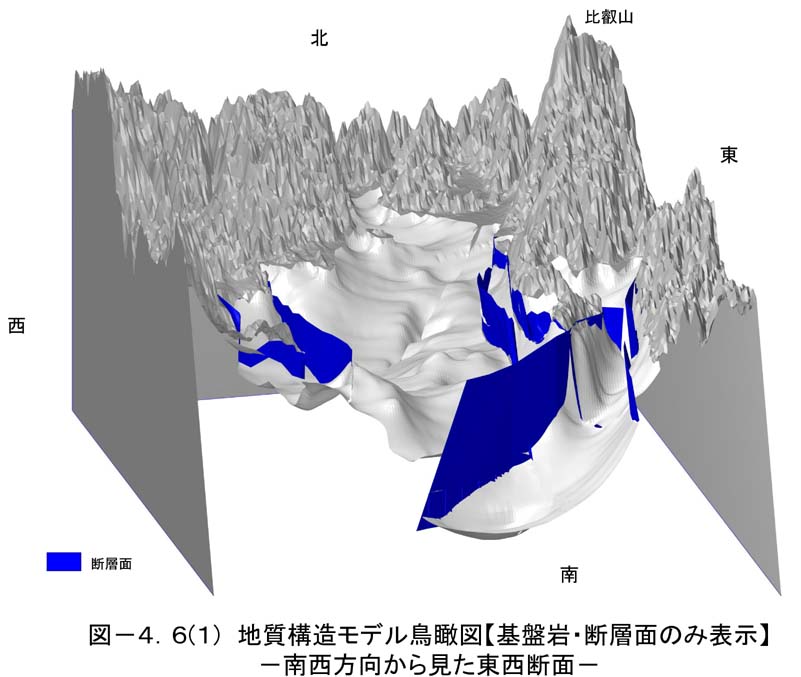

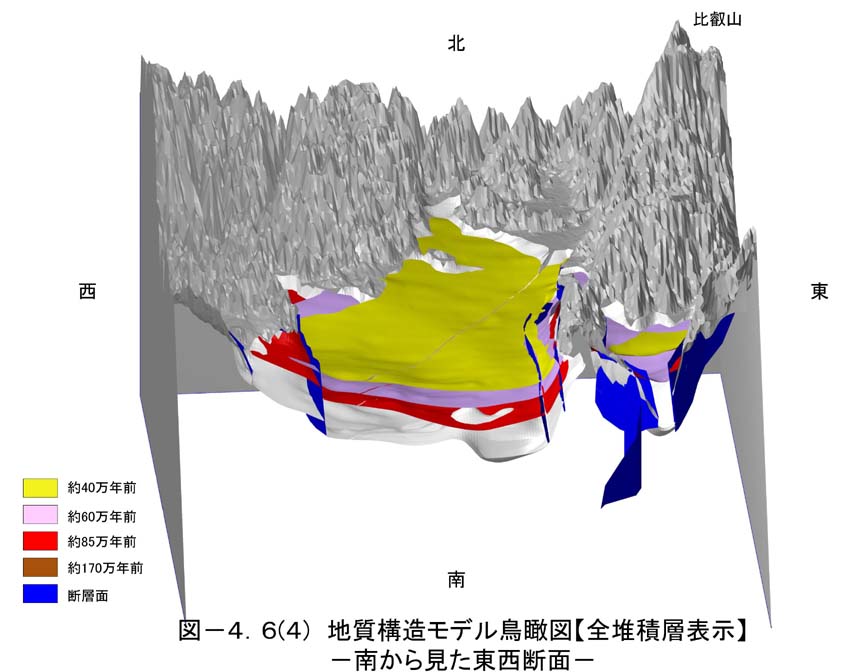

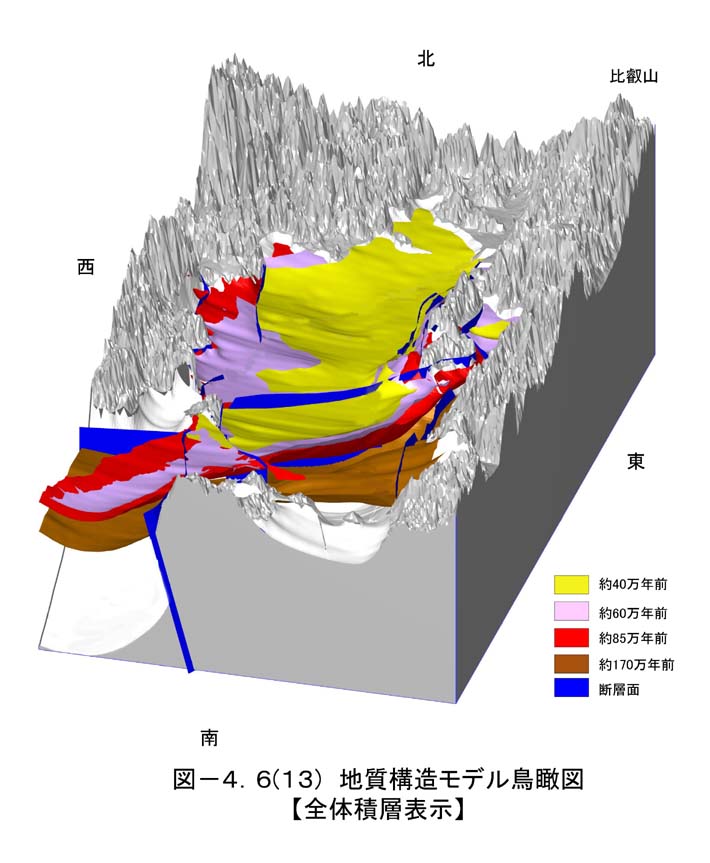

２次元断面上で作成したデータを用いて，ブロックごとに基盤岩上面，海成粘土層面，地層区分別の地表面などの３次曲面を生成し，断層面データと組み合わせて３次元地質構造モデルを作成した。図４−６−１、図４−６−２、図４−６−３、図４−６−４、図４−６−５、図４−６−６、図４−６−７、図４−６−８、図４−６−９、図４−６−１０、図４−６−１１、図４−６−１２、図４−６−１３に，このモデルを３次元ＣＡＤで可視化した鳥瞰図をまとめて示す。
