相対振幅強度とは、断面の各トレースの振幅をその大きさに応じた色で表示したものである。通常の表示では、大きい振幅は隣のトレ−スの上に描かれるため細部が不明瞭となるが、この表示では細部が明瞭となり、また負の振幅も情報として得られる。なお、この相対振幅強度表示深度断面図は、波形の位相デ−タのうち零位相に近い部分を黒線で示し、上記の相対振幅強度と併せて表示している。

作成した各測線の断面図を以下のようにまとめて示す。

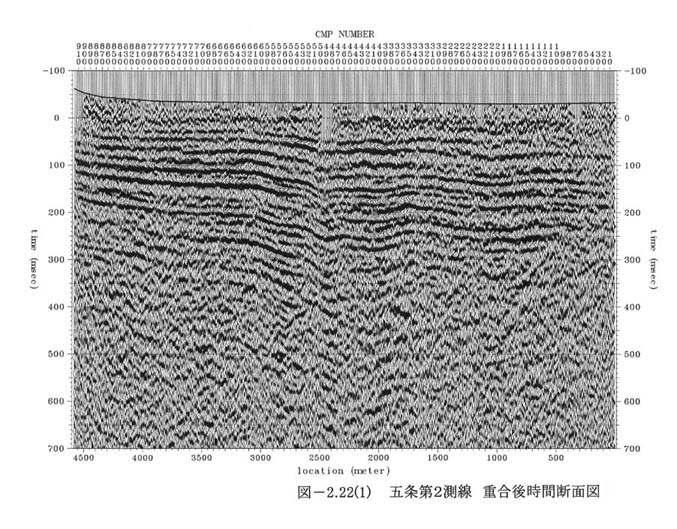

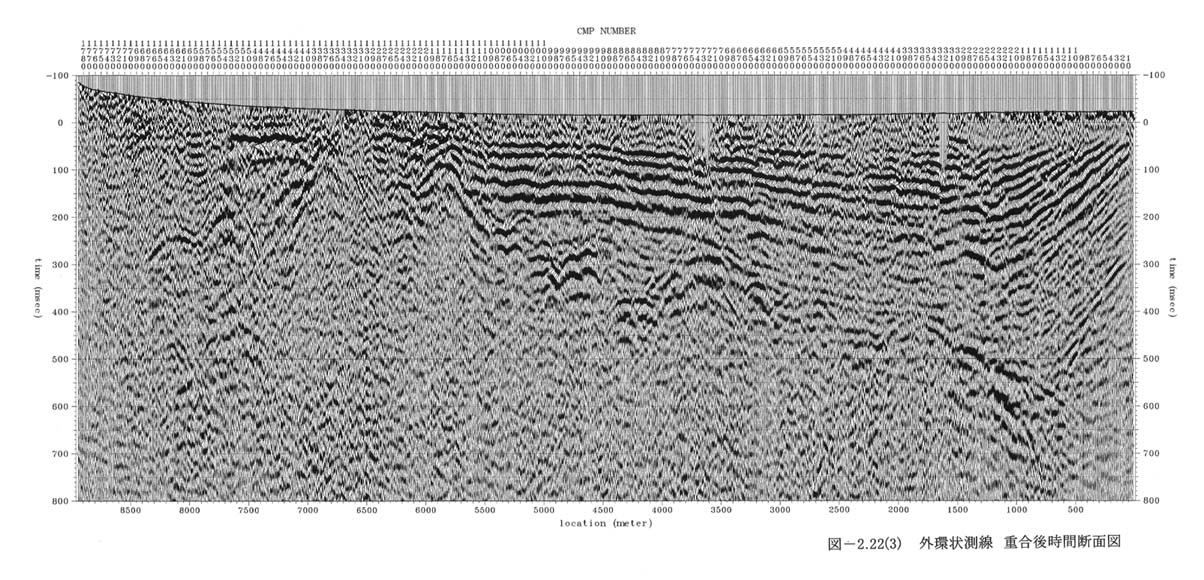

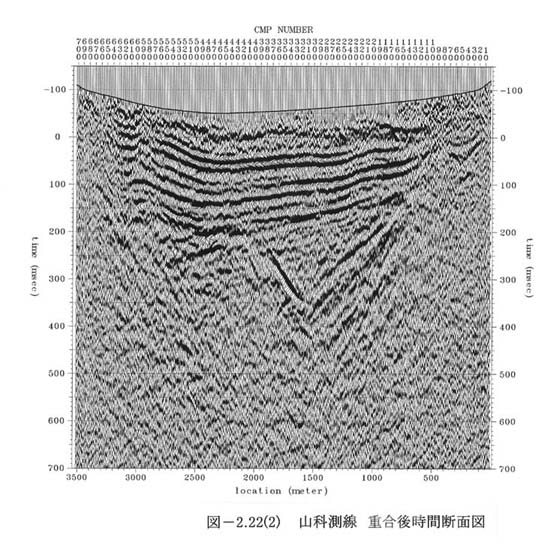

図２−２２−１、図２−２２−２、図２−２２−３、図２−２２−４　重合後時間断面図

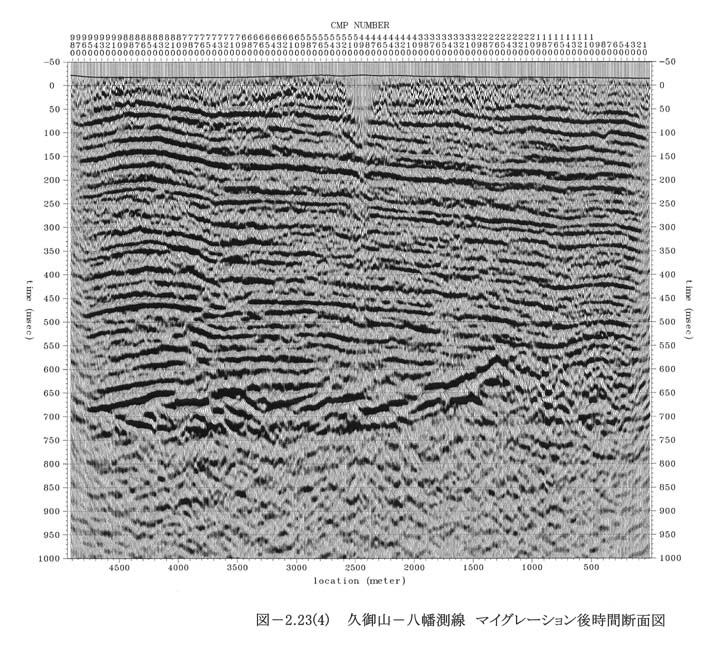

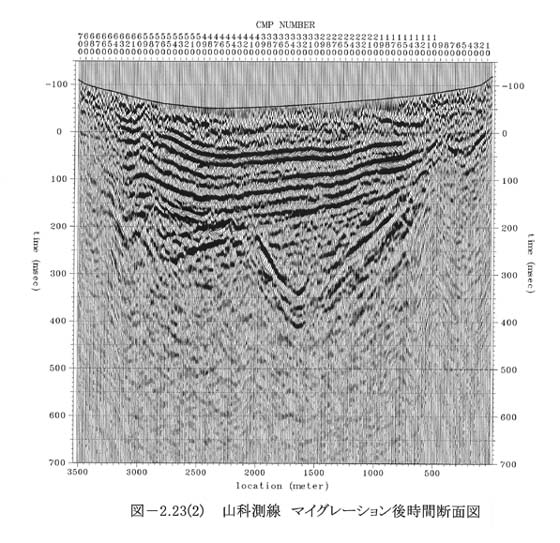

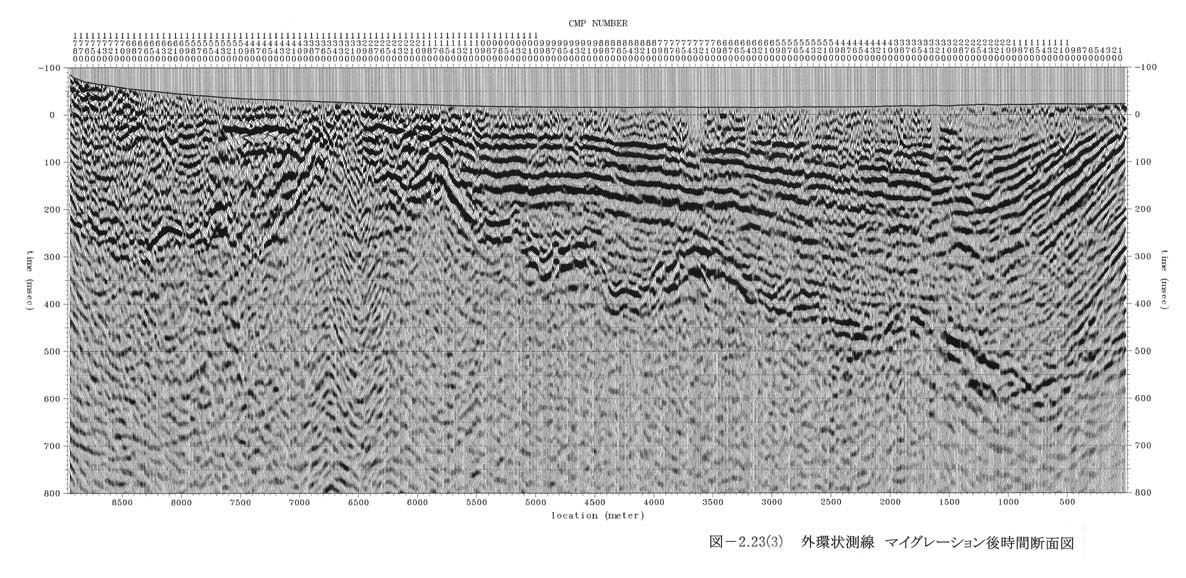

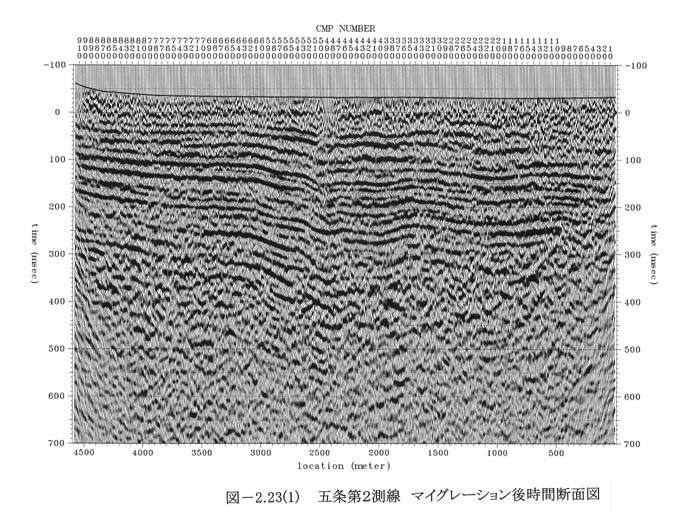

図２−２３−１、図２−２３−２、図２−２３−３、図２−２３−４　マイグレーション後時間断面図

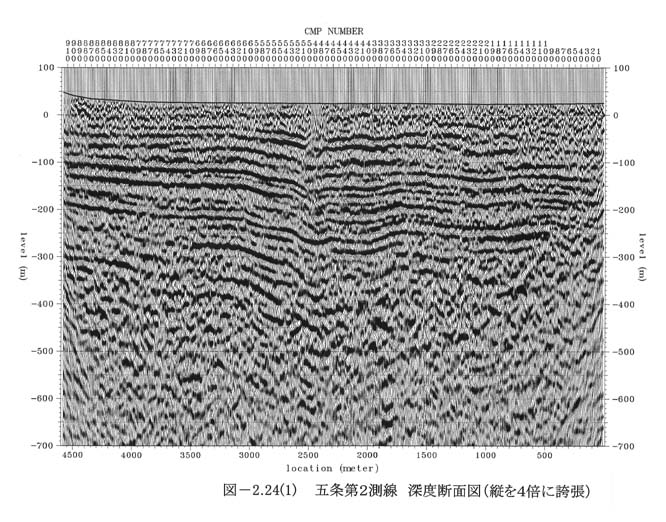

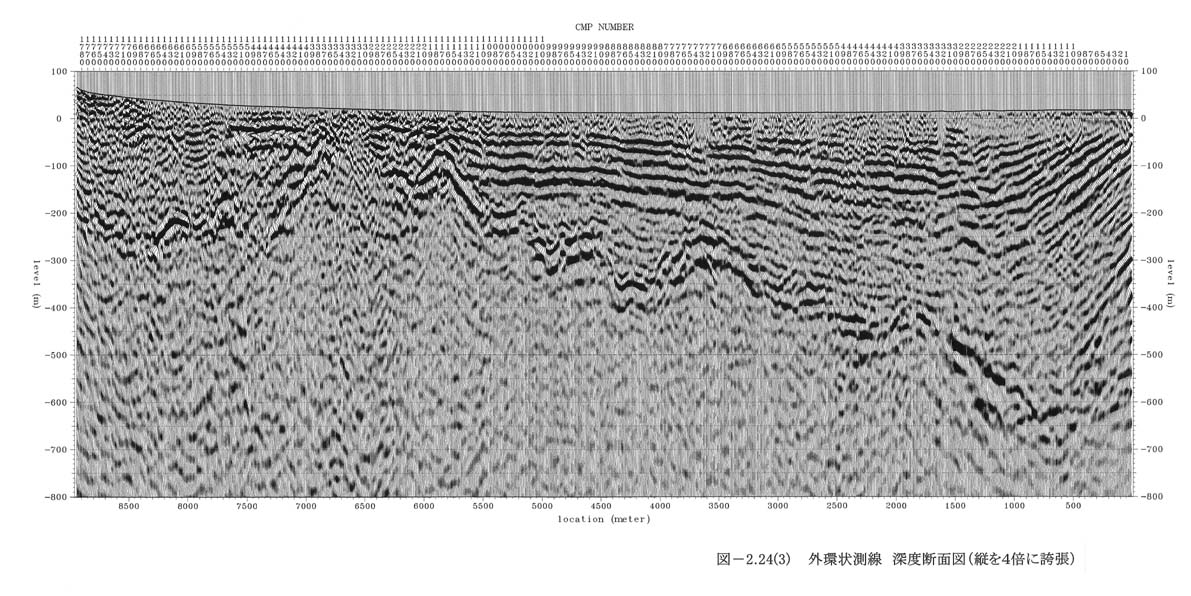

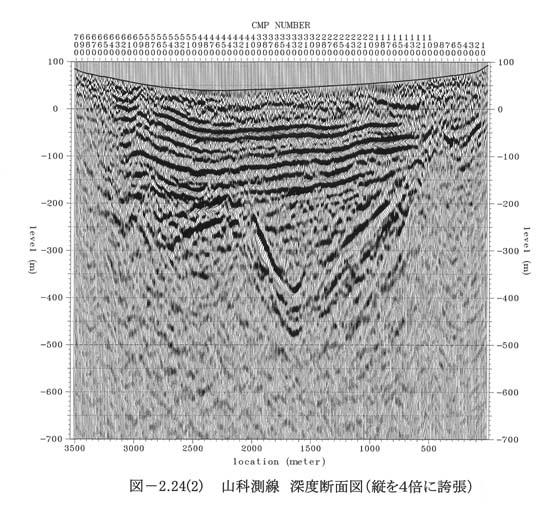

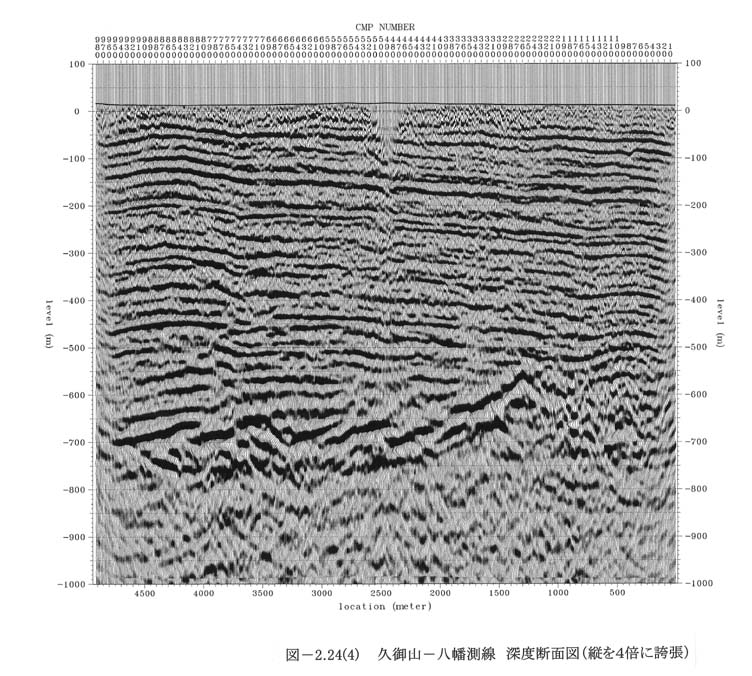

図２−２４−１、図２−２４−２、図２−２４−３、図２−２４−４　深度断面図（縦横比 ４：１）

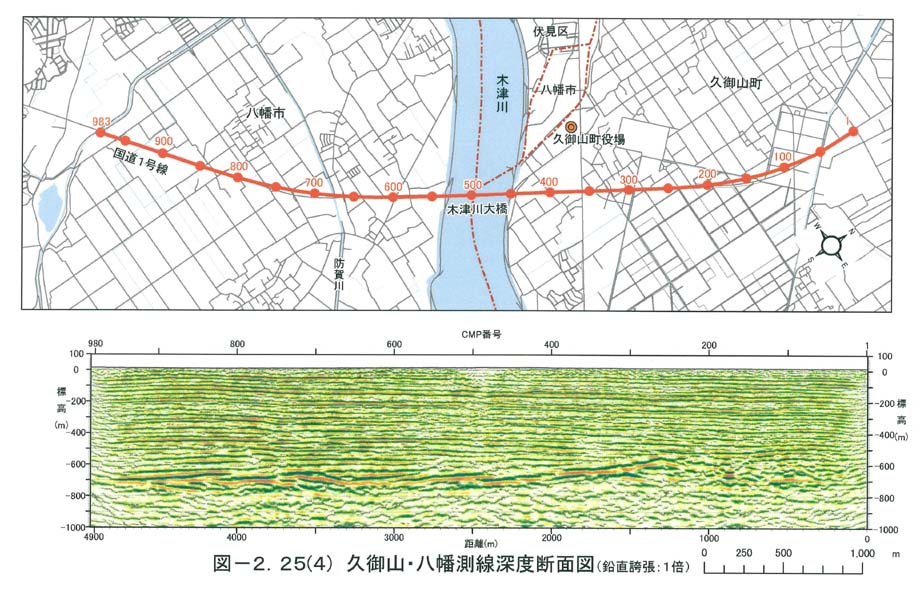

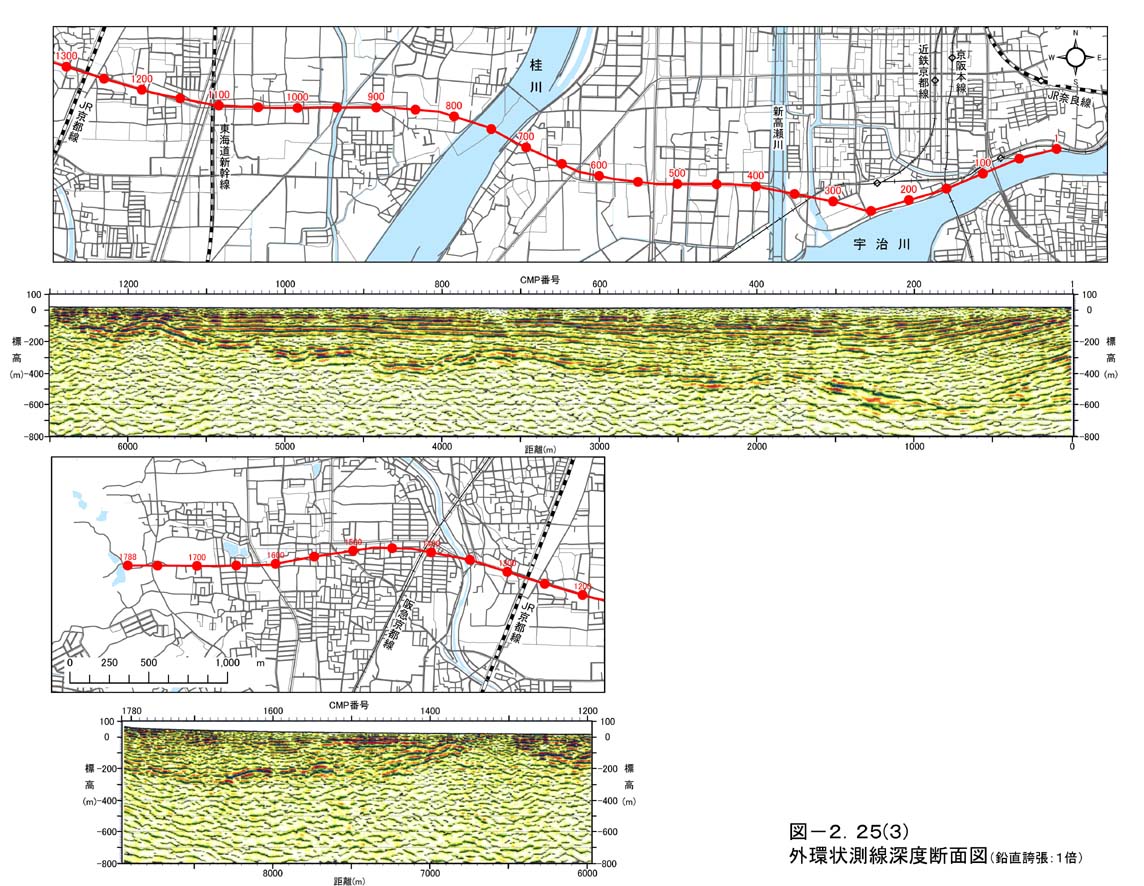

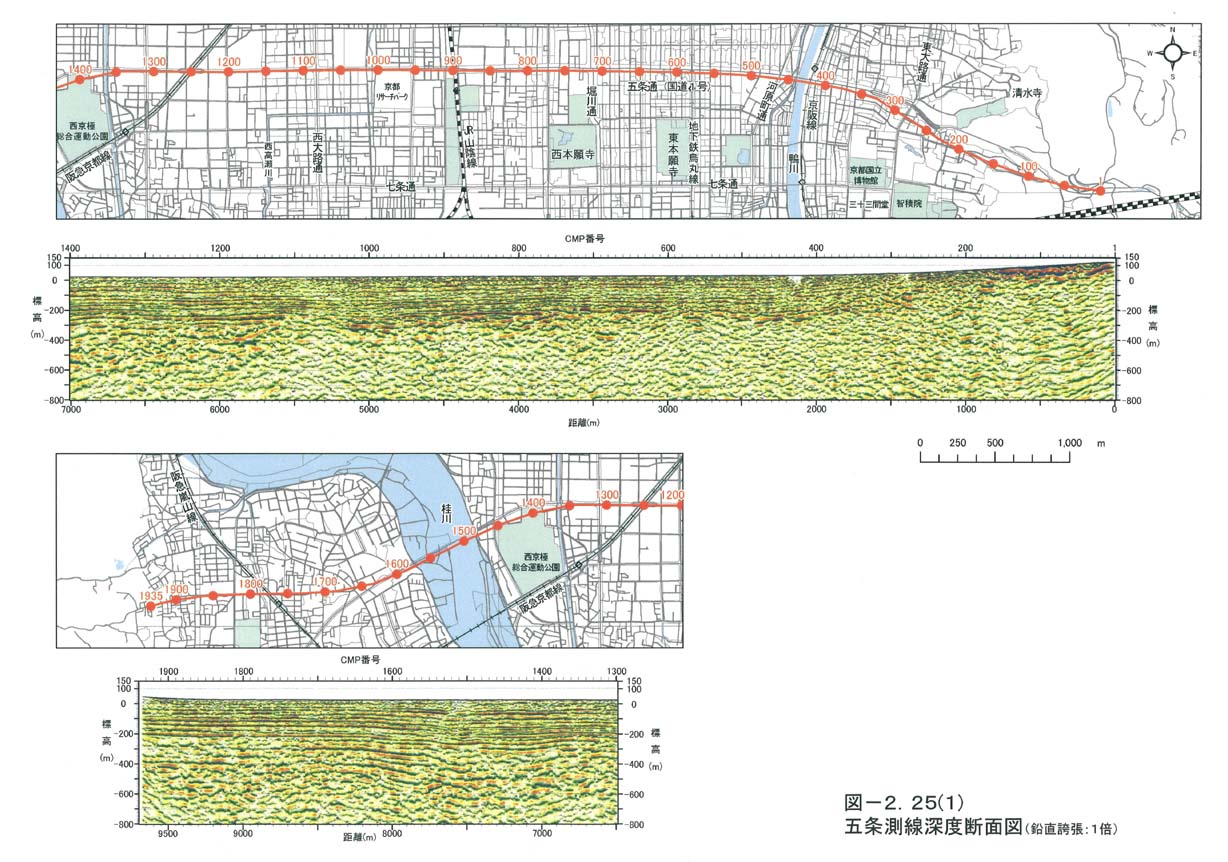

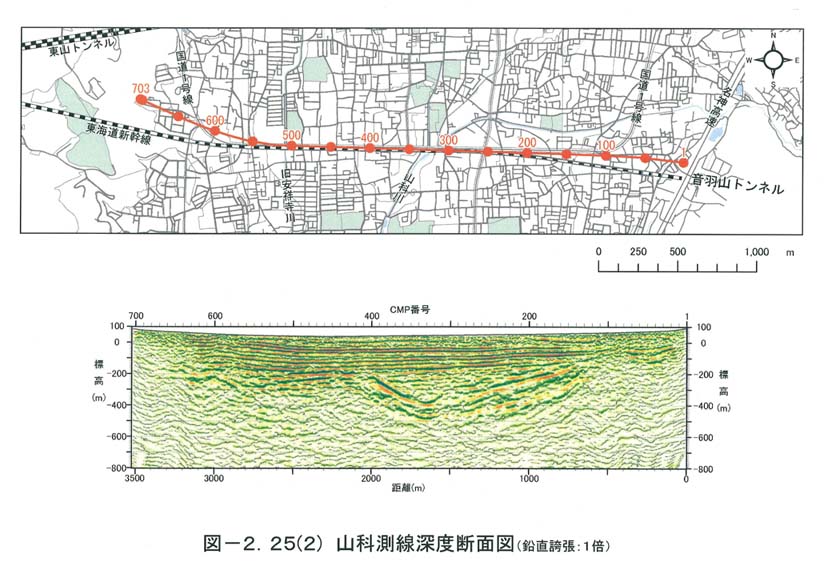

図２−２５−１、図２−２５−２、図２−２５−３、図２−２５−４　相対振幅強度＋零位相表示深度断面図（縦横比 １：１）

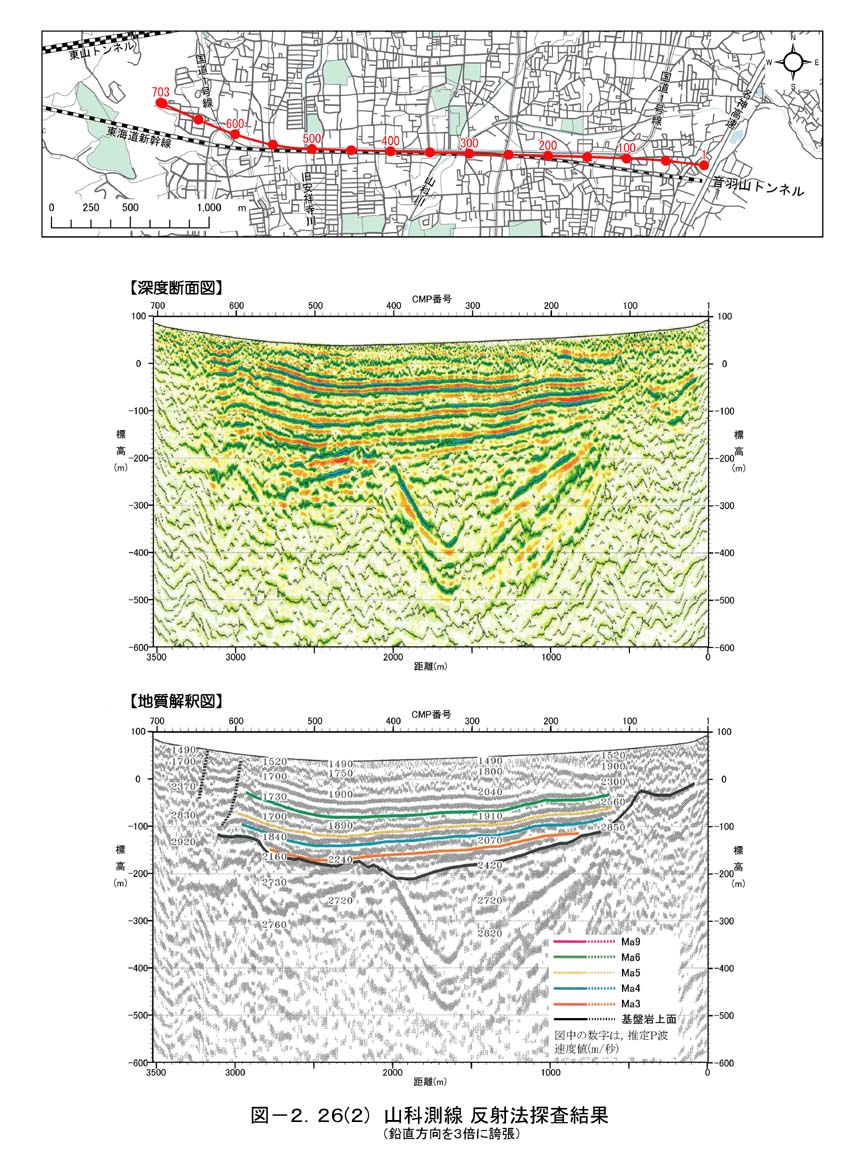

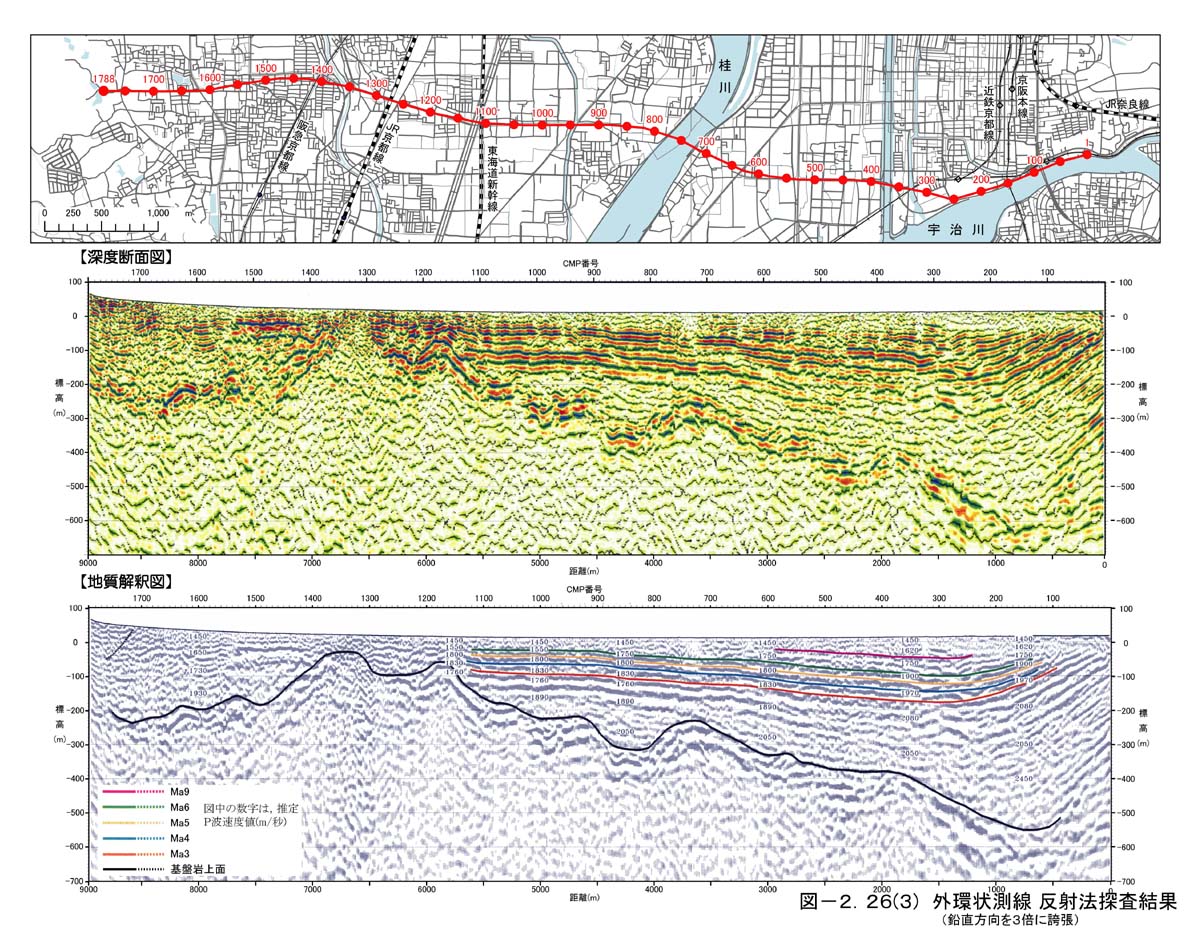

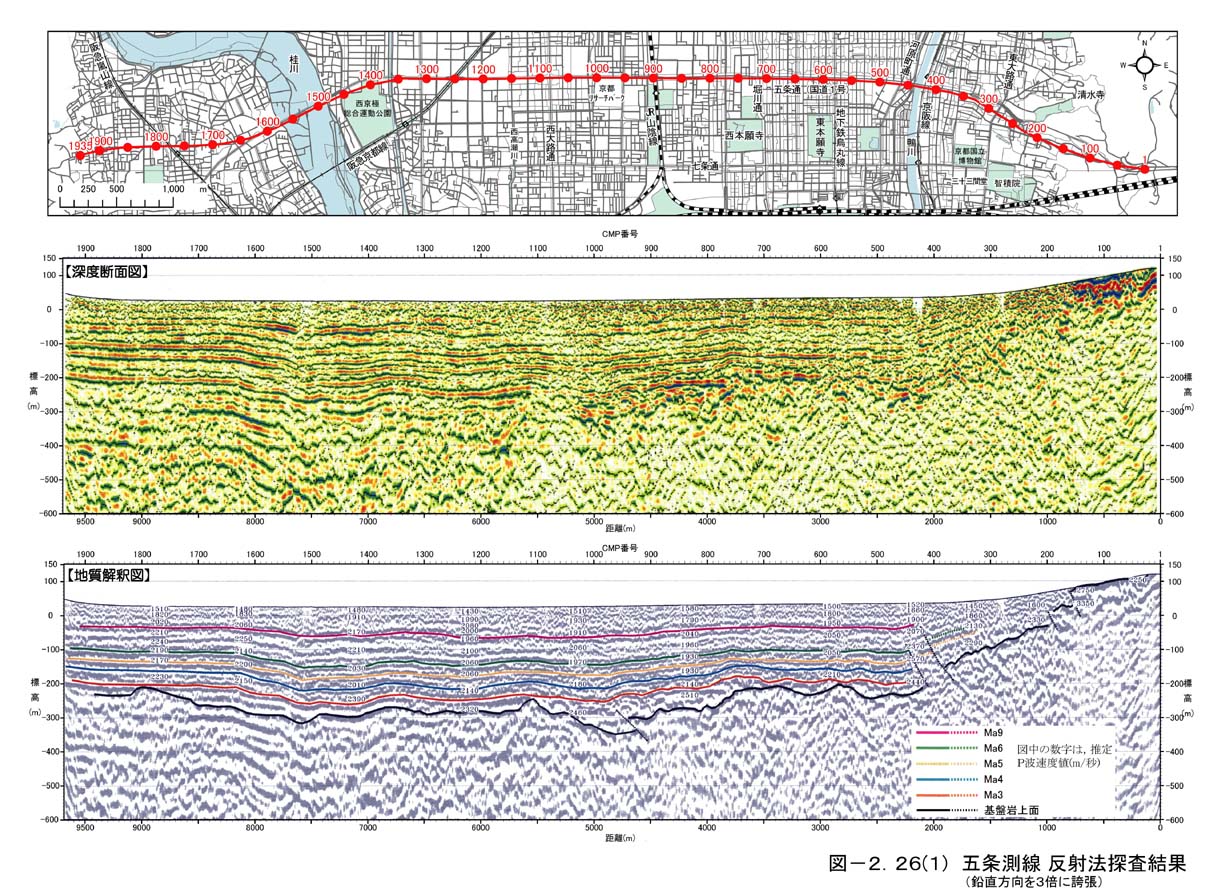

図２−２６−１、図２−２６−２、図２−２６−３、図２−２６−４　相対振幅強度深度断面図＋地質解釈図（縦横比 ３：１）

反射法地震探査により、把握された各測線における地質構造を以下にまとめる。

なお、五条測線は、平成１２年度に実施した五条通り東部の探査結果と併せて考察する。
