2−4−6 波形処理結果

以上(3.2〜5)の波形処理結果を,図2−17−1〜図2−17−6、図2−18−1〜図2−18−6、図2−19−1−1〜図2−19−6−2、図2−20−1〜図2−20−6の100%断面図(1重合断面図)で示す。なお,図2−17−1〜図2−17−6、図2−18−1〜図2−18−6、図2−19−1−1〜図2−19−6−2および図2−20−1〜図2−20−6はそれぞれ五条第2測線,山科測線,外環状測線,久御山−八幡測線の100%断面である。

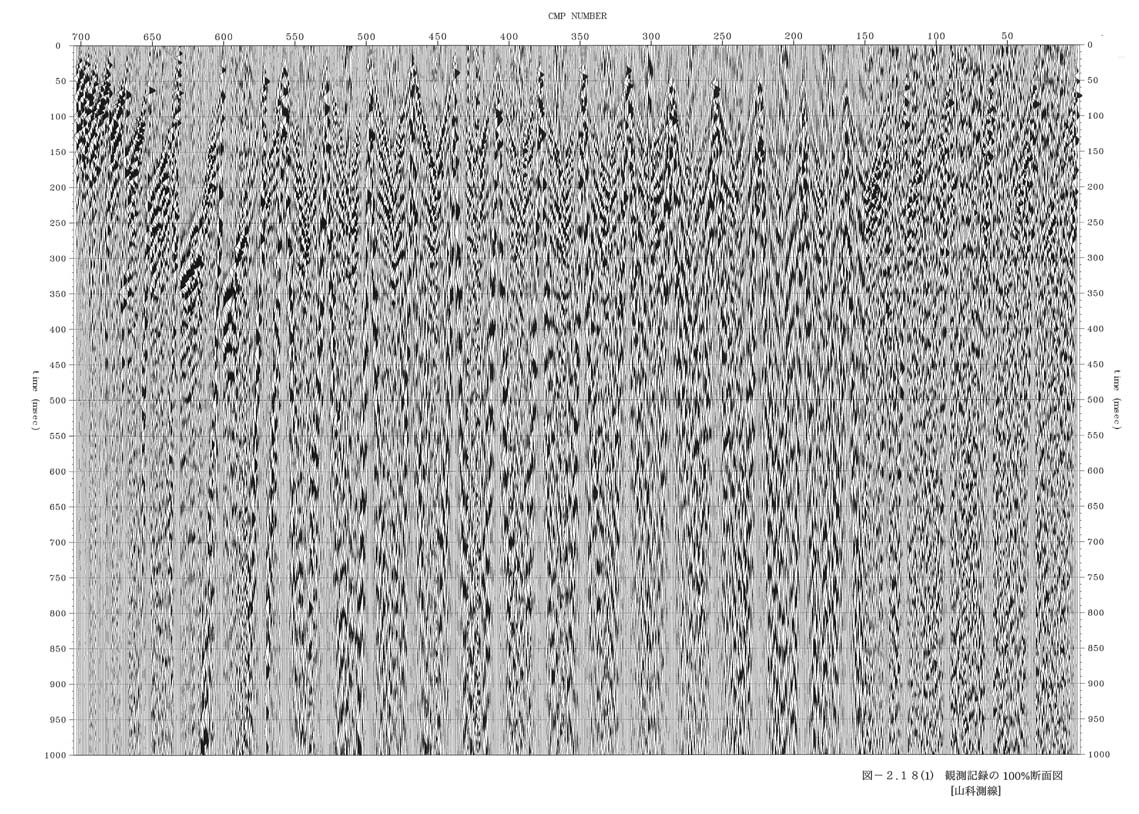

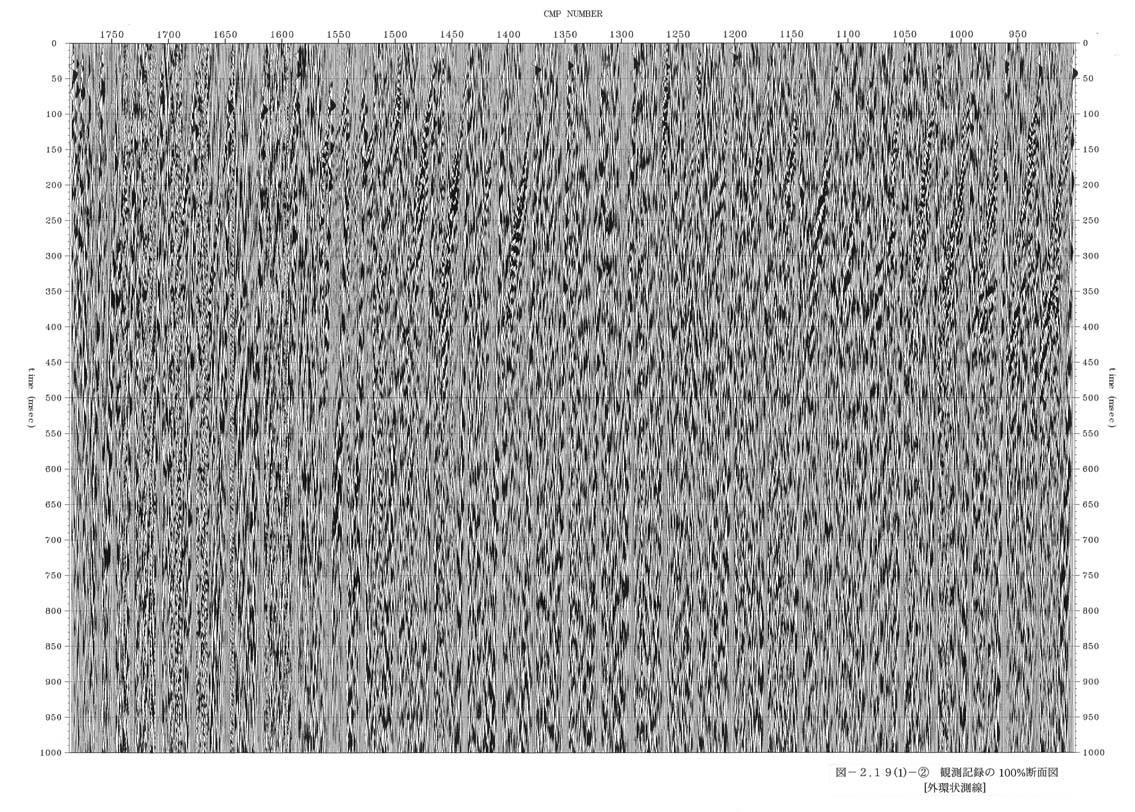

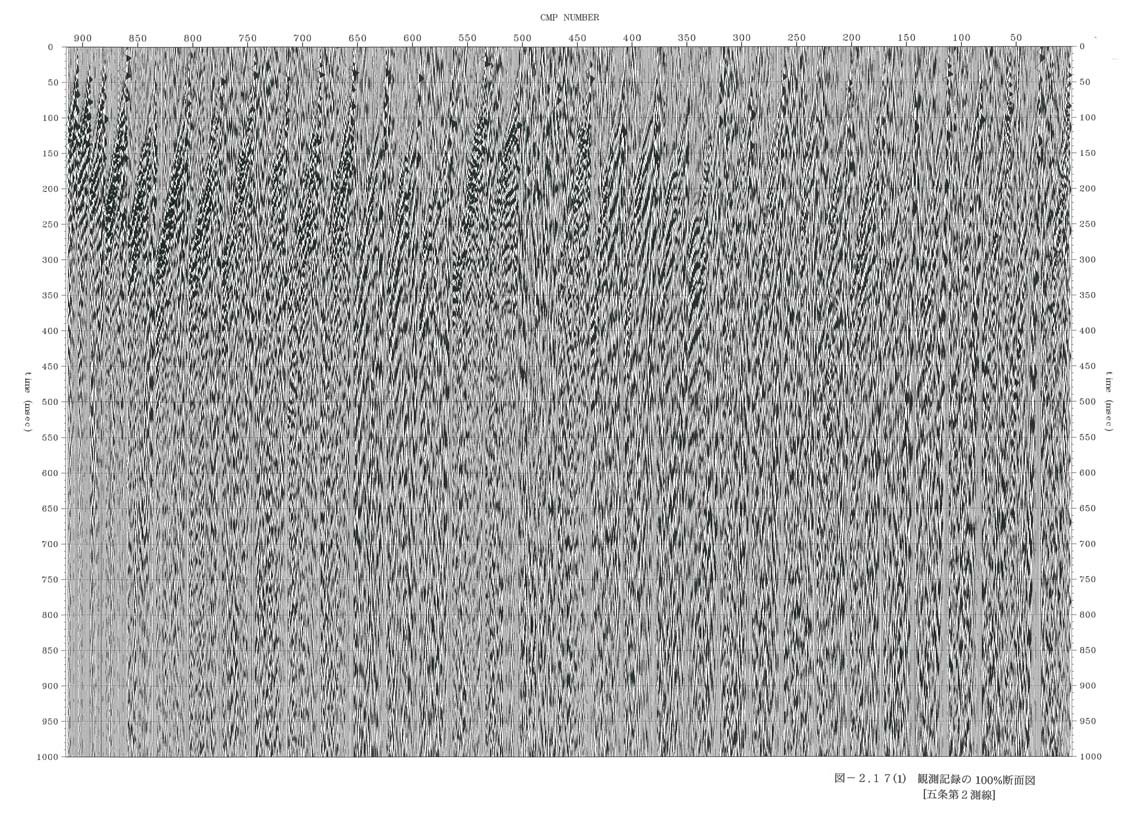

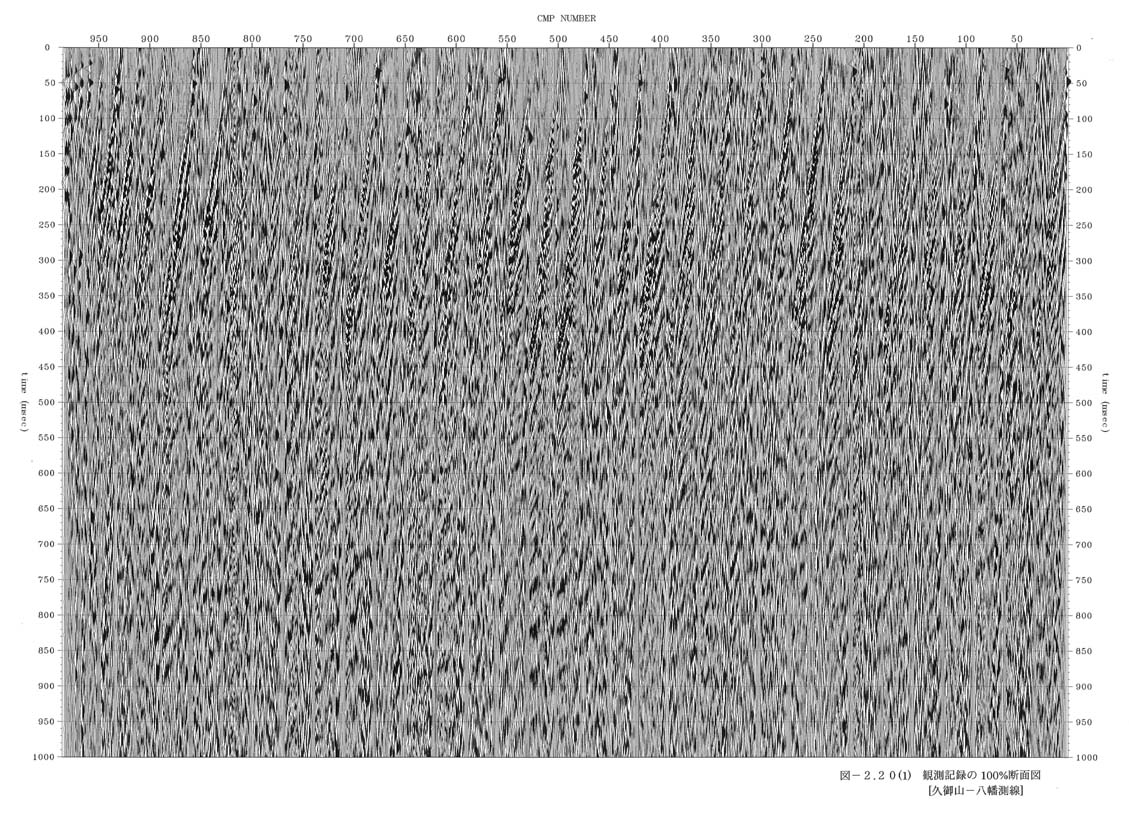

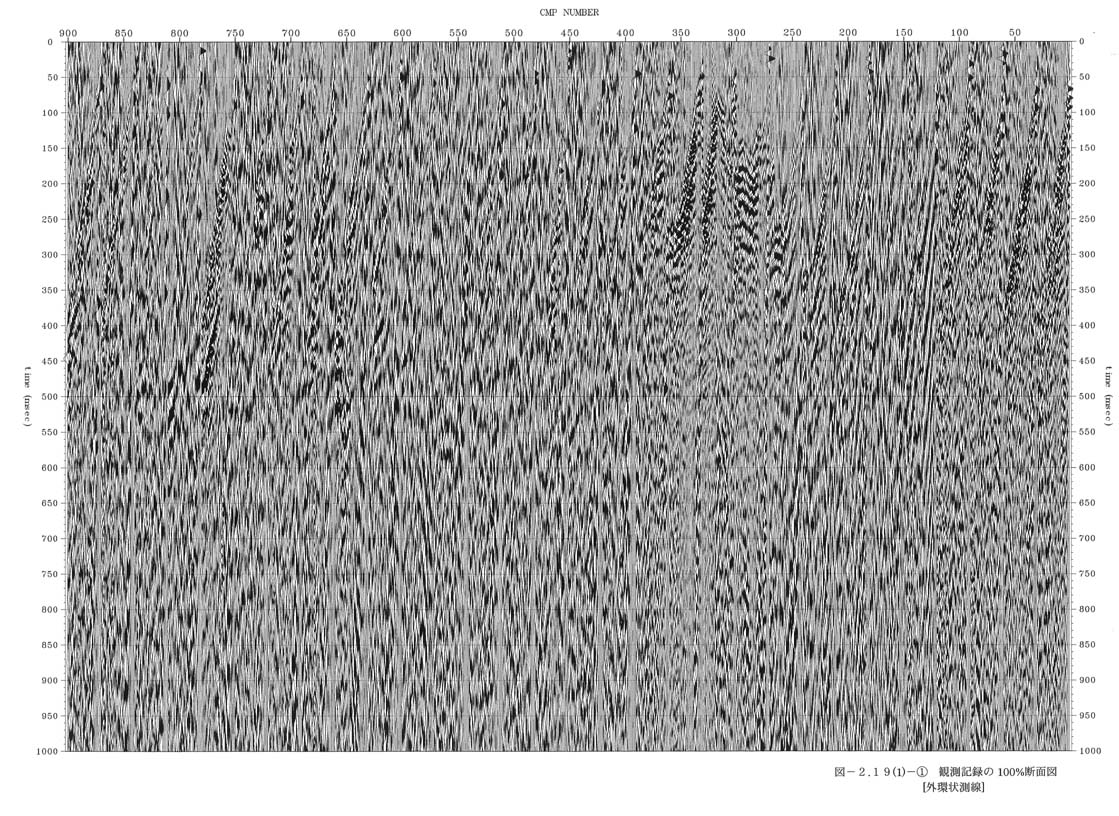

図2−17−1、図2−18−1、図2−19−1−1、図2−19−1−2、図2−20−1 観測記録の100%断面図

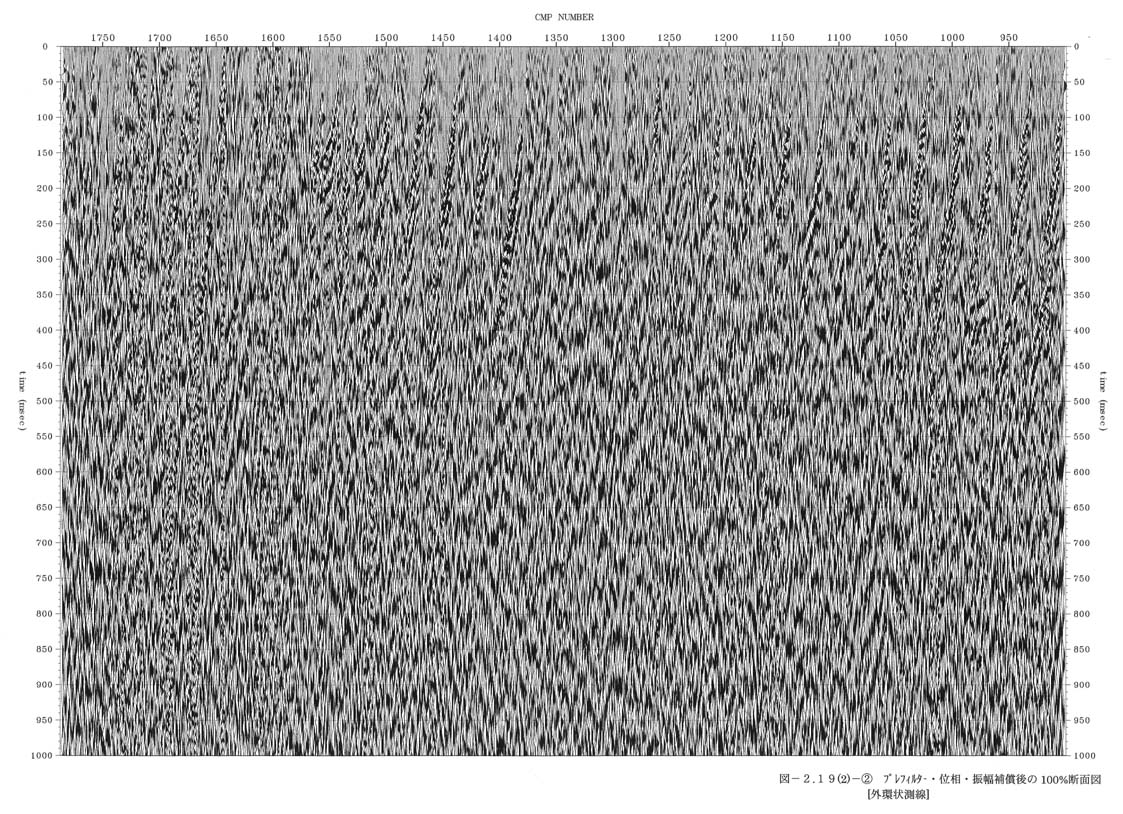

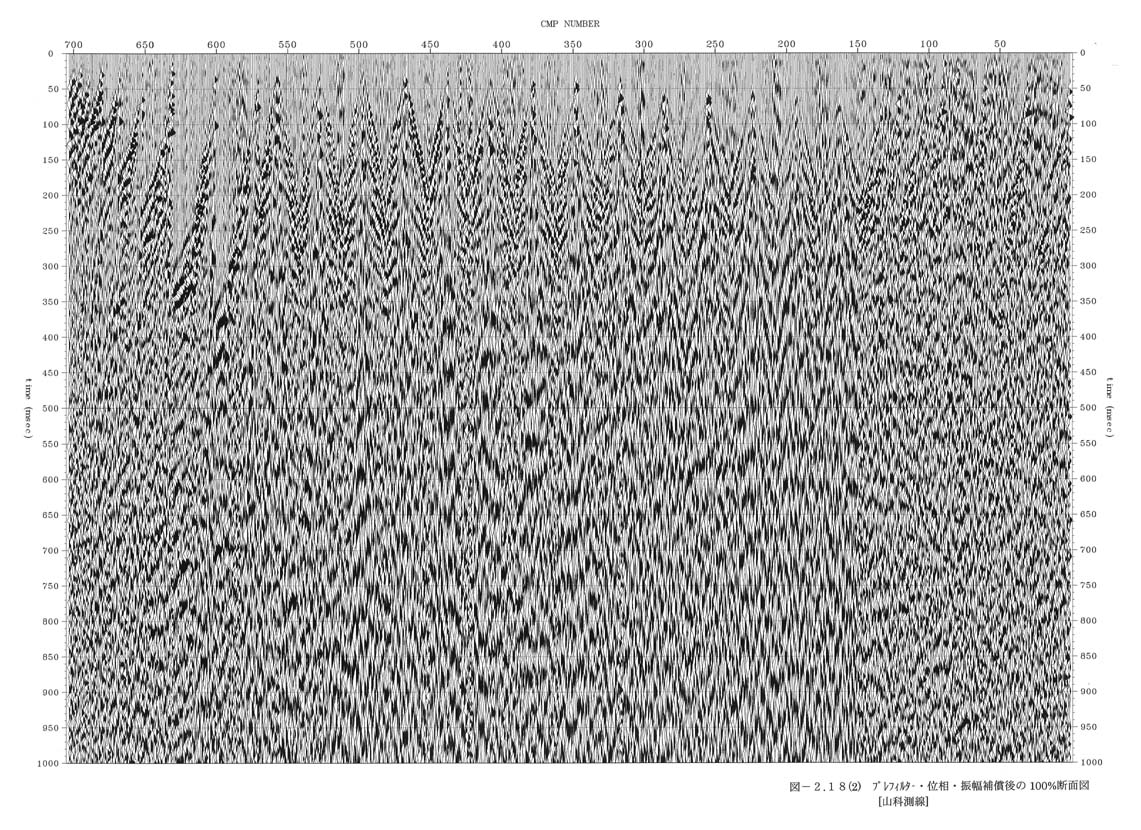

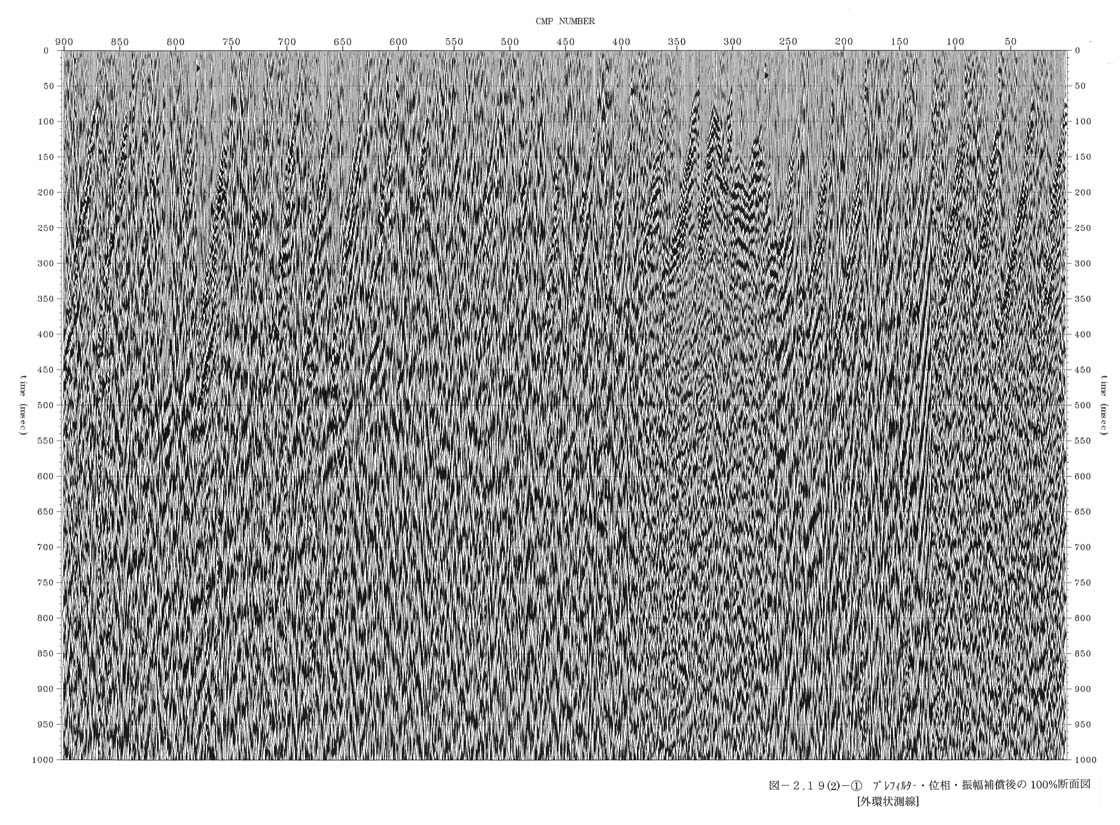

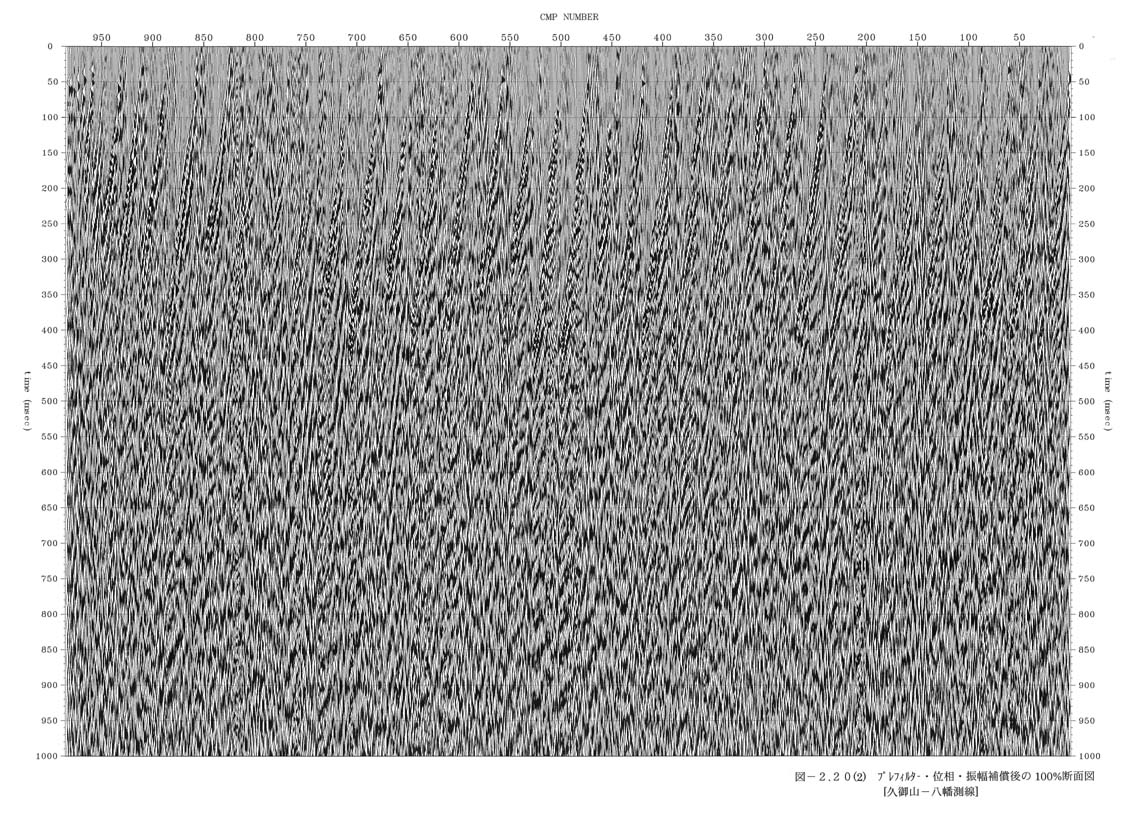

図2−17−2、図2−18−2、図2−19−2−1、図2−19−2−2、図2−20−2 プレフィルター,位相・振幅補償の100%断面図

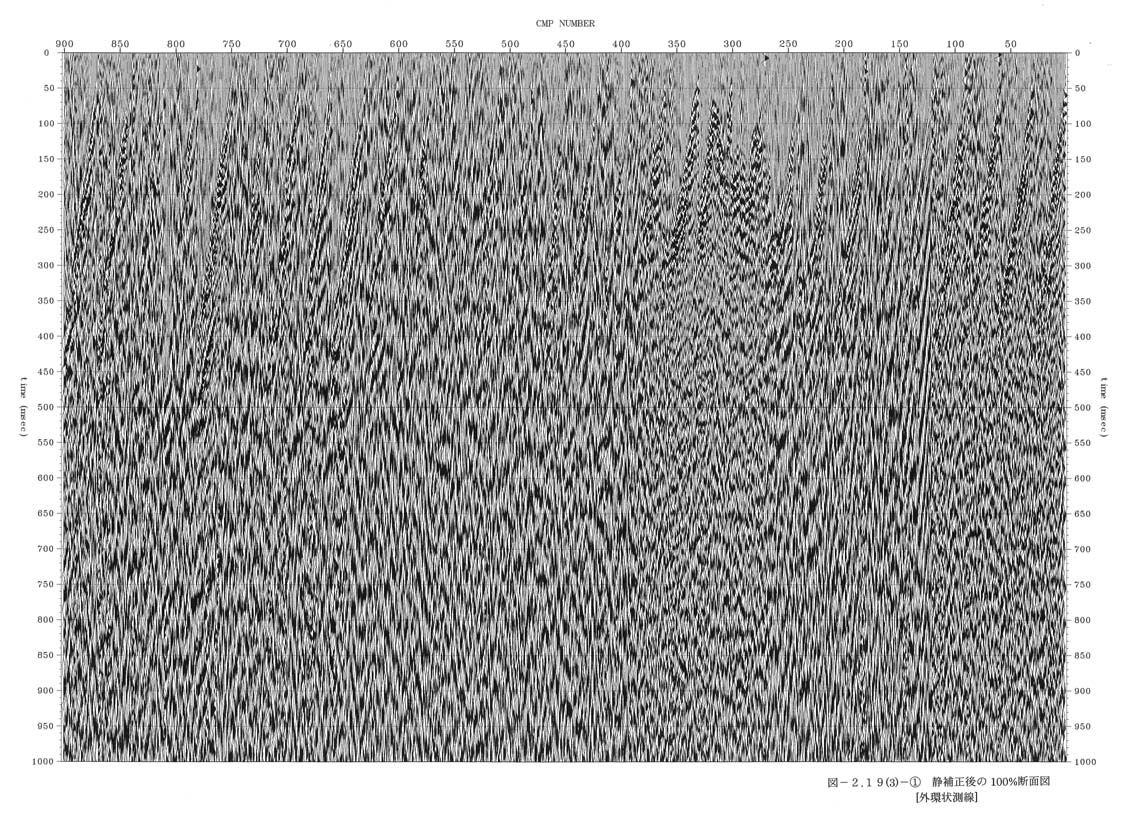

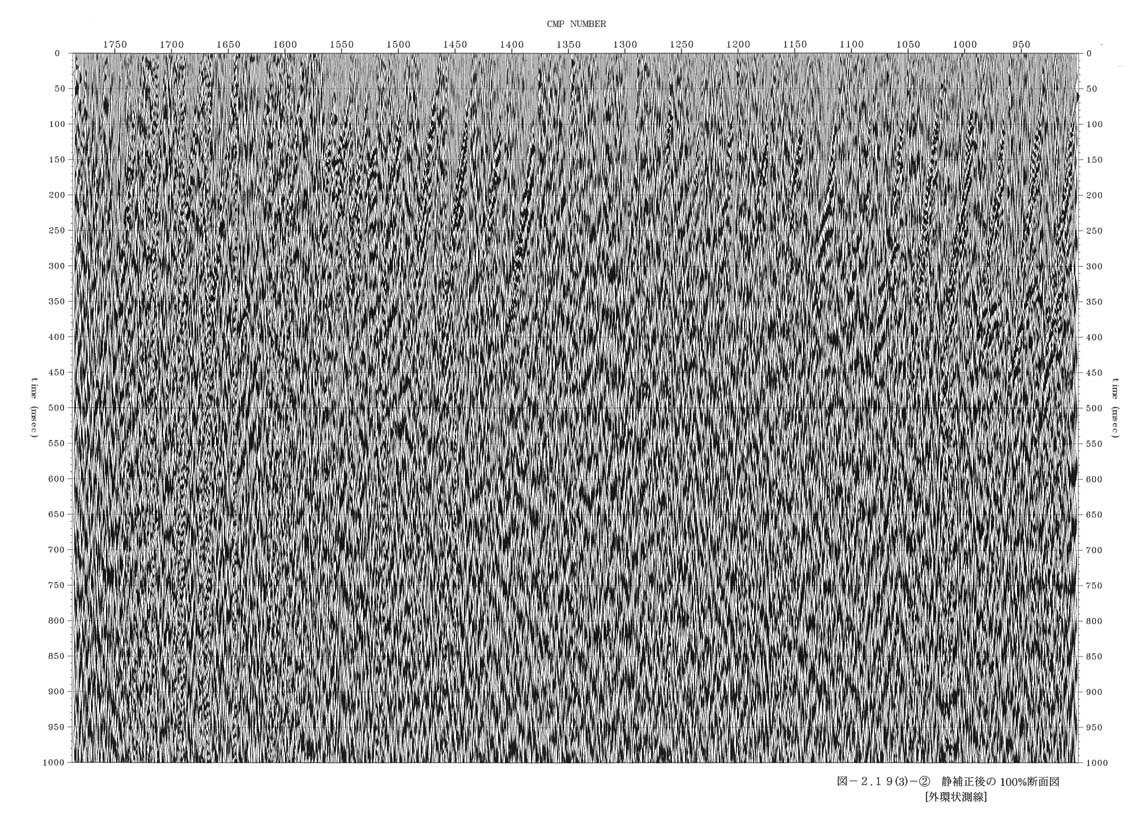

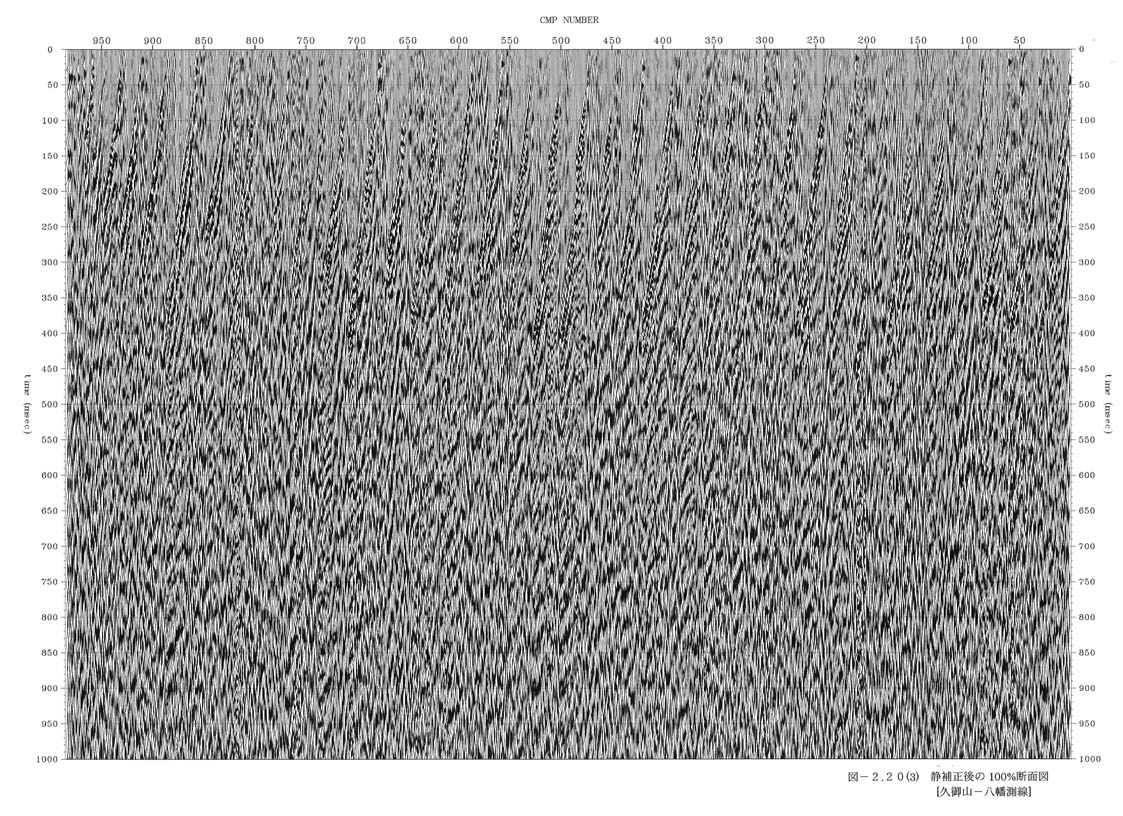

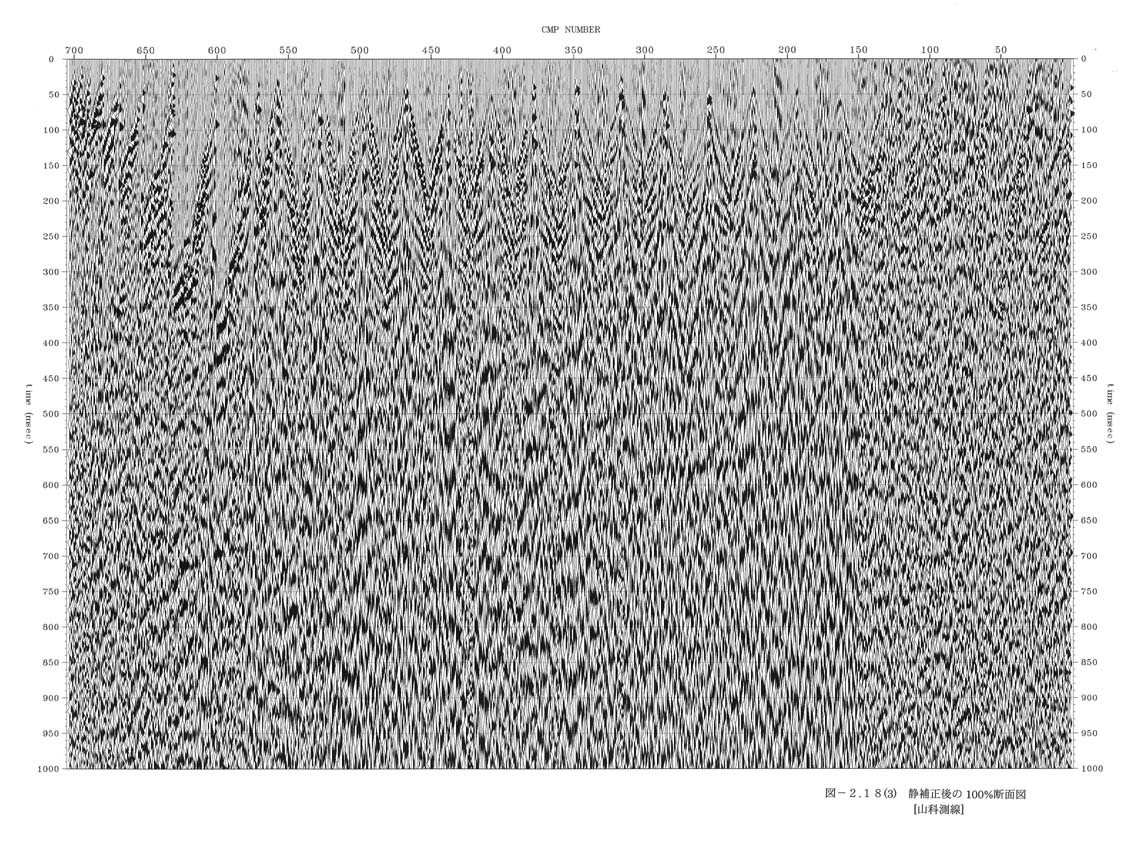

図2−17−3、図2−18−3、図2−19−3−1、図2−19−3−2、図2−20−3 静補正後の100%断面図

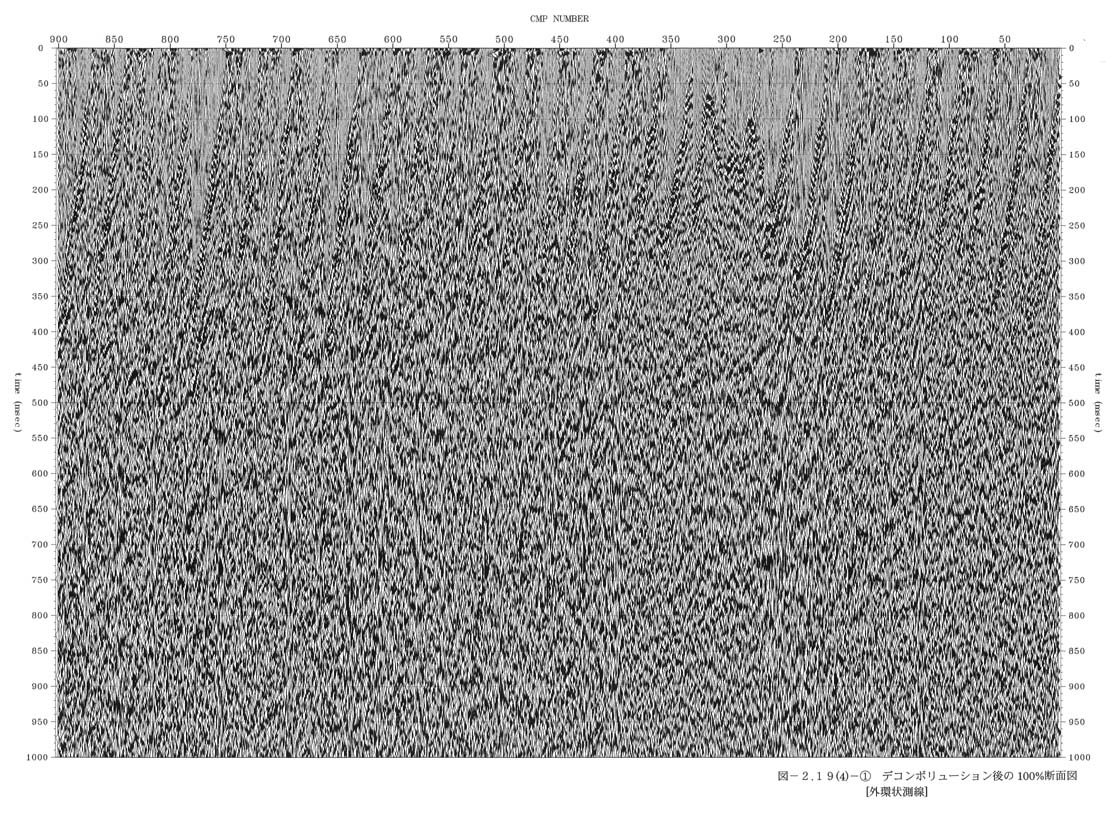

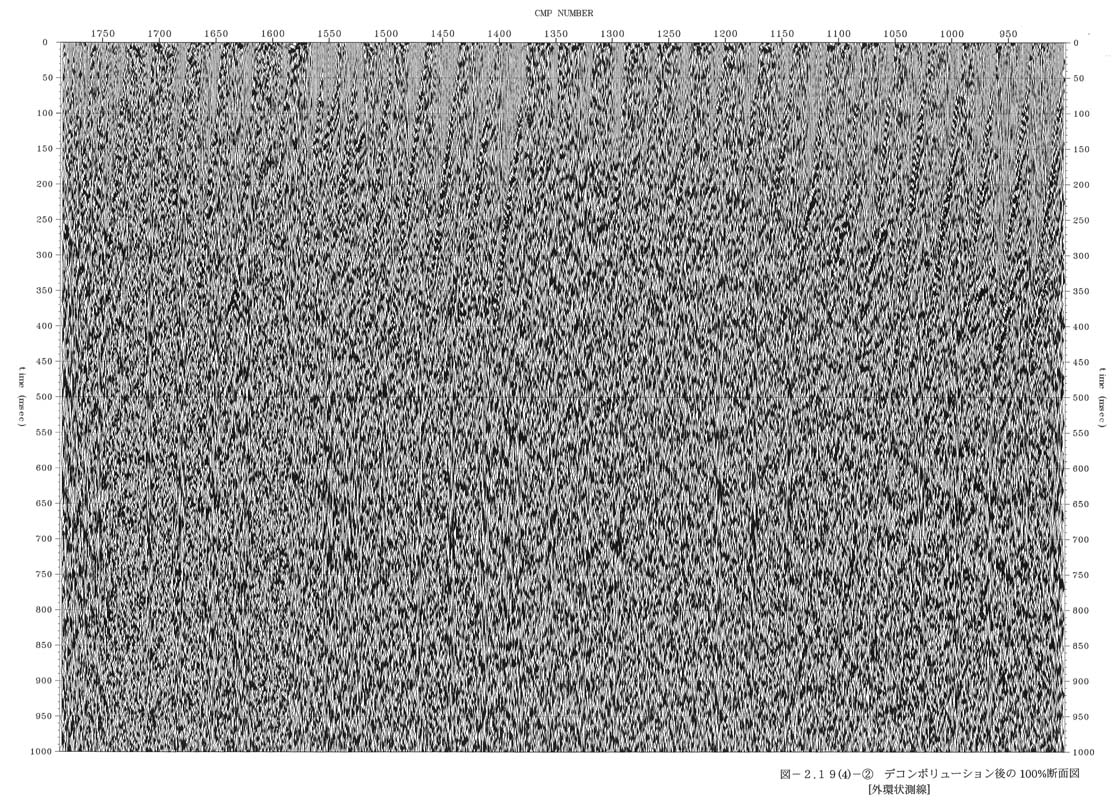

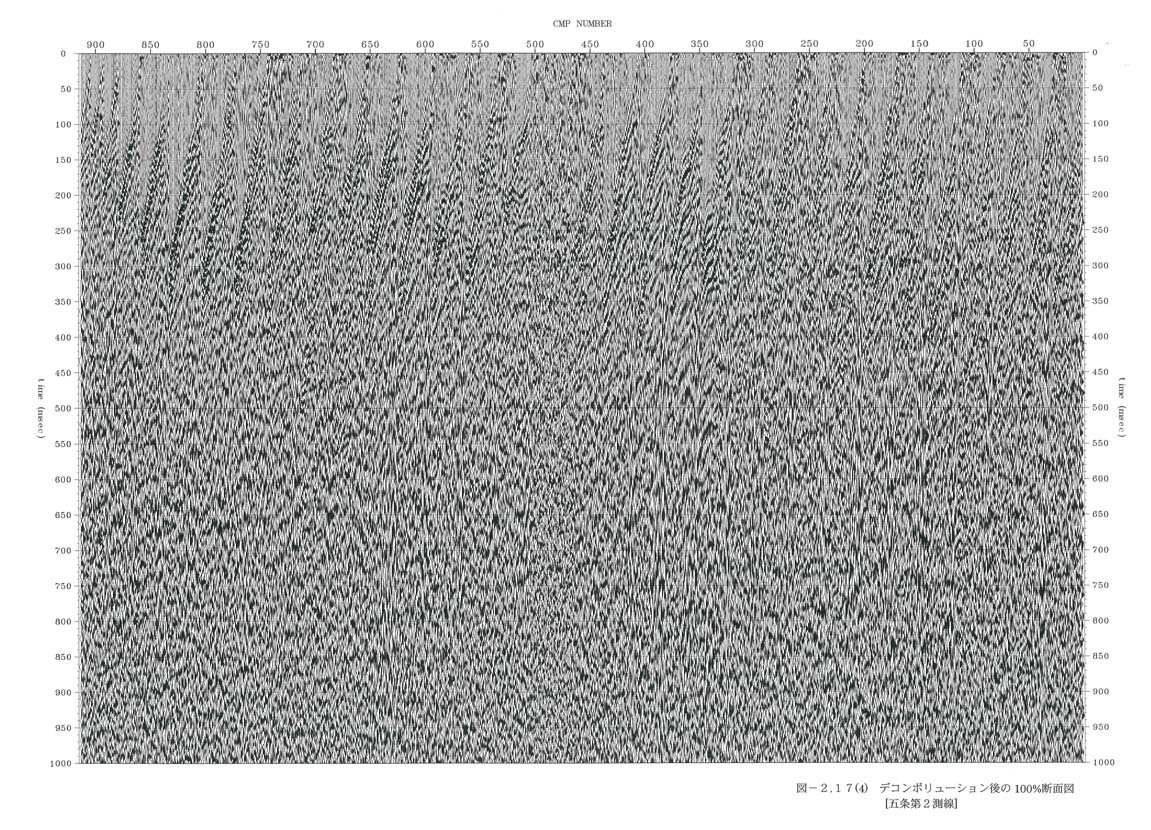

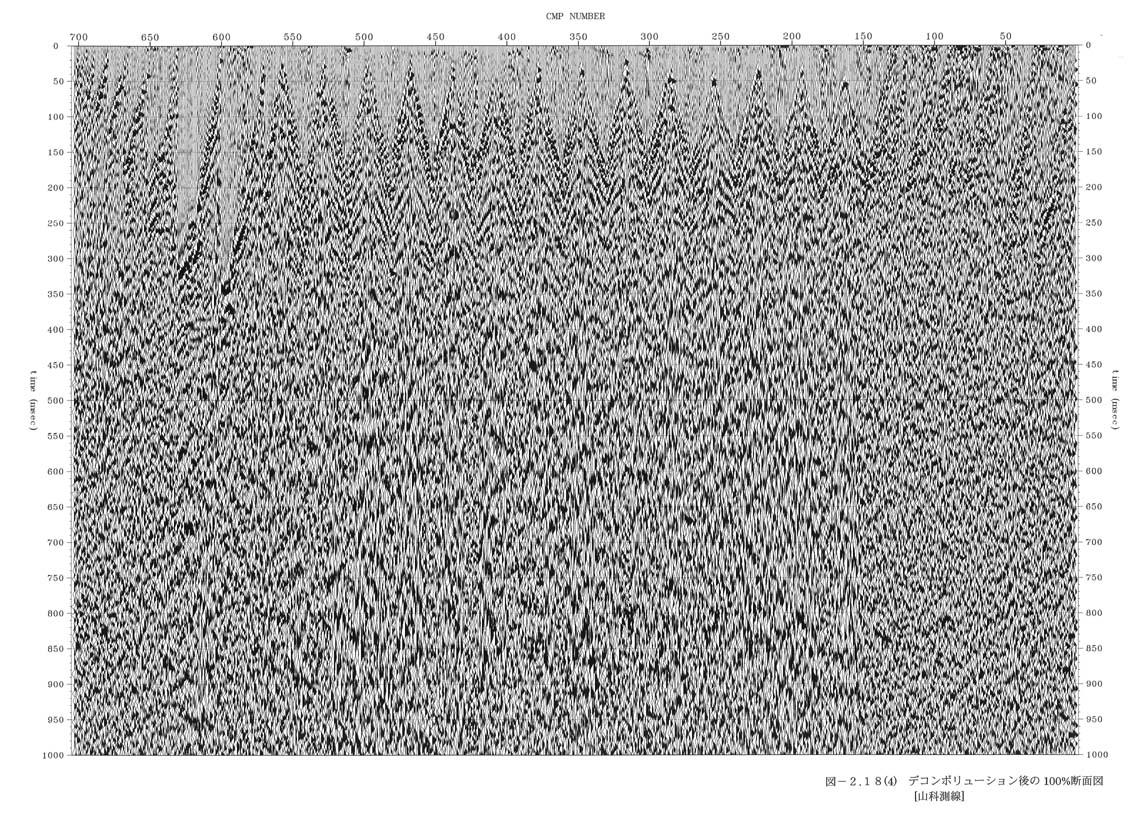

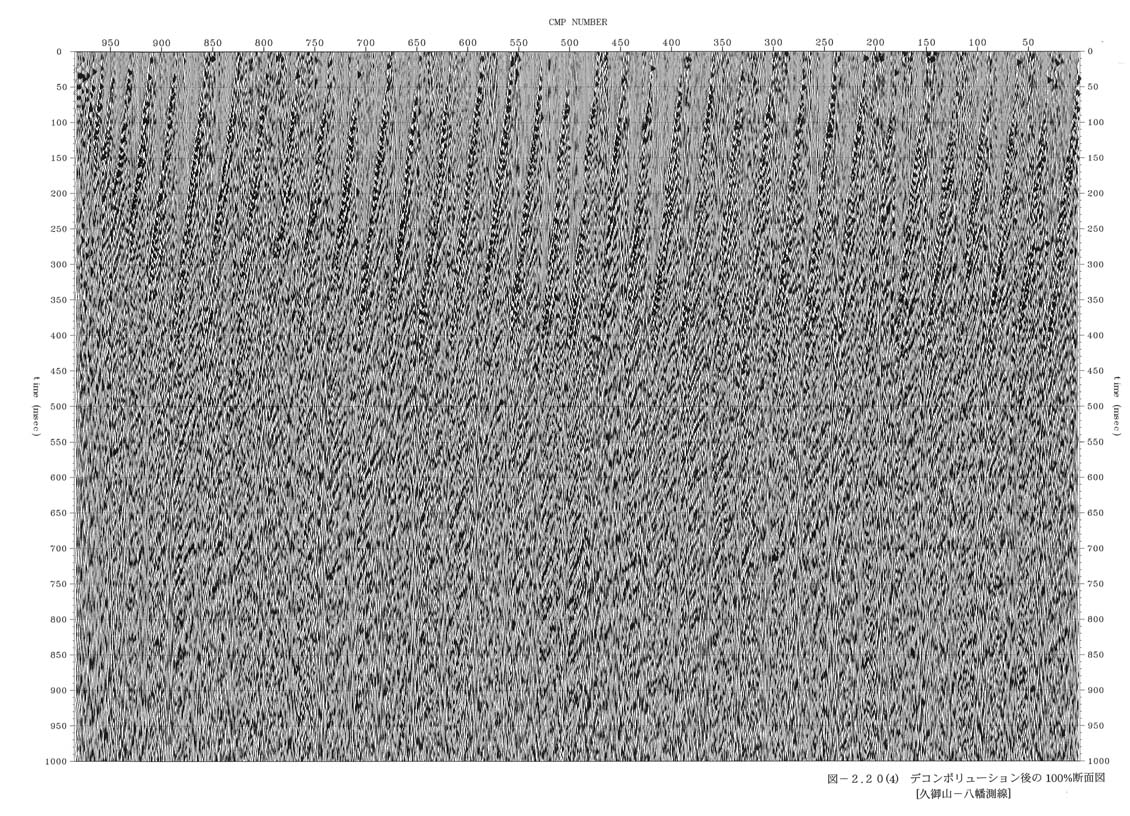

図2−17−4、図2−18−4、図2−19−4−1、図2−19−4−2、図2−20−4 デコンボリューション後の100%断面図

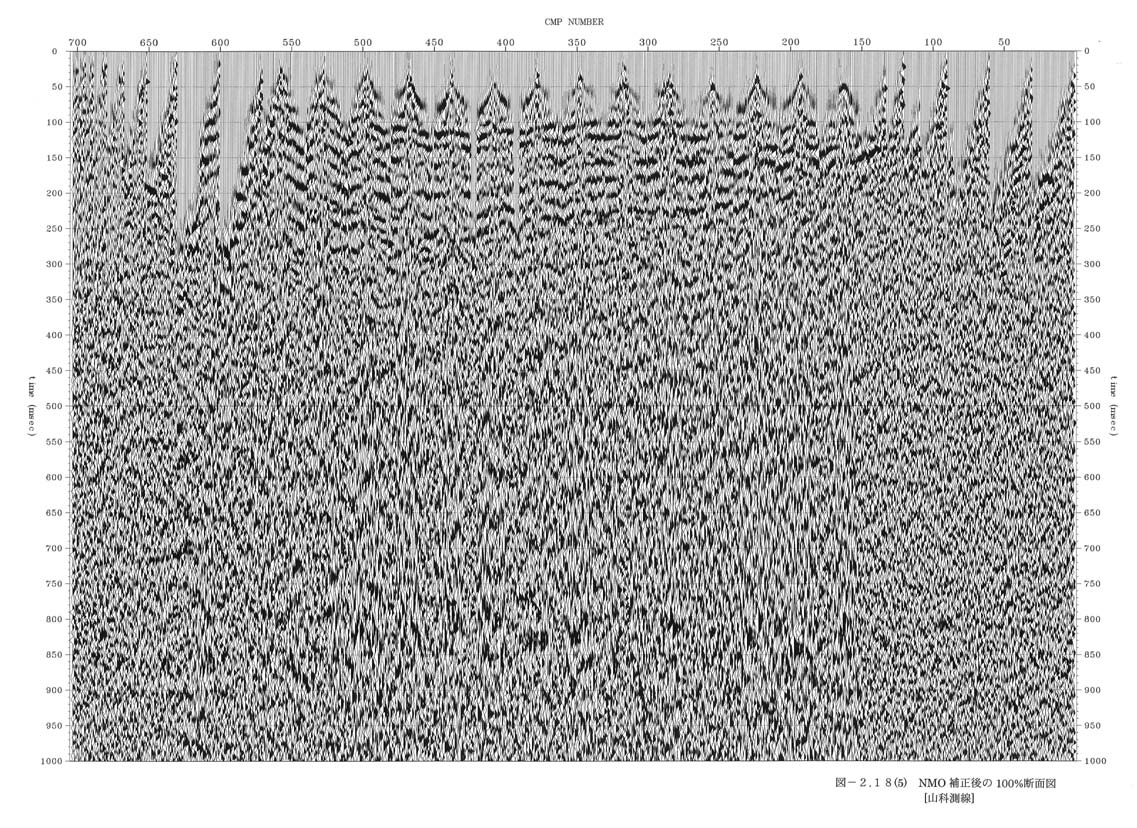

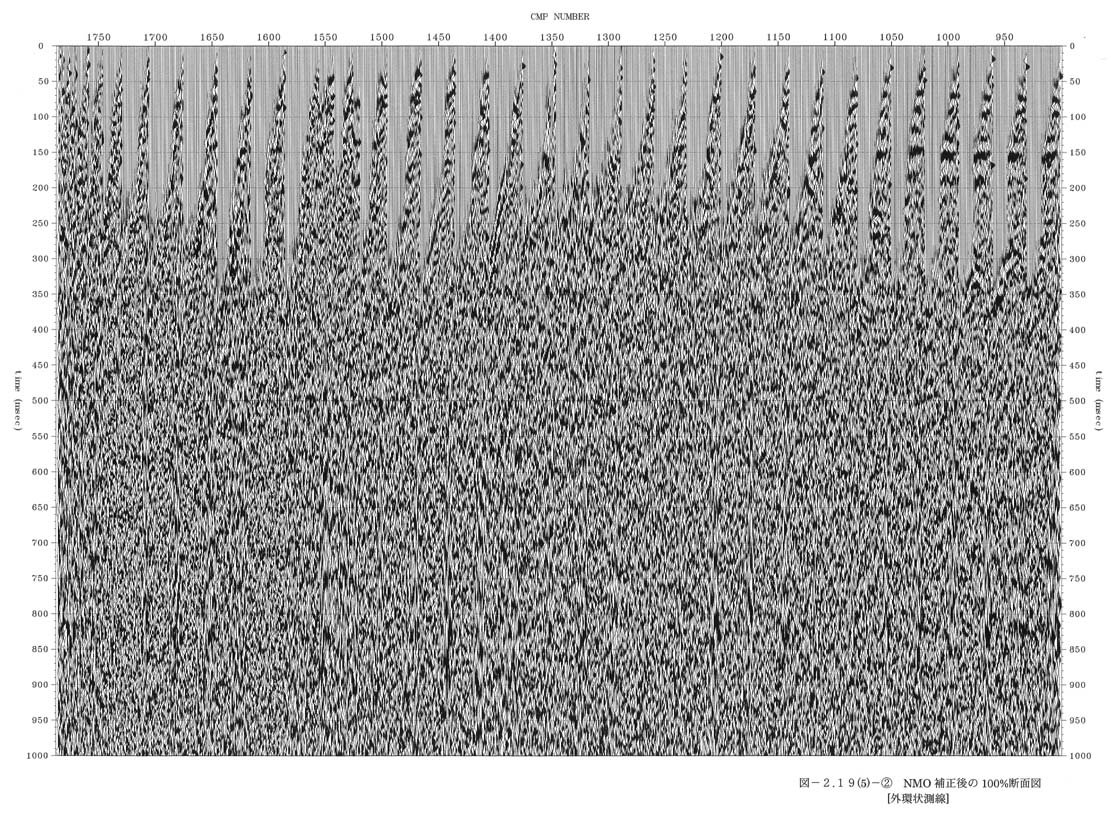

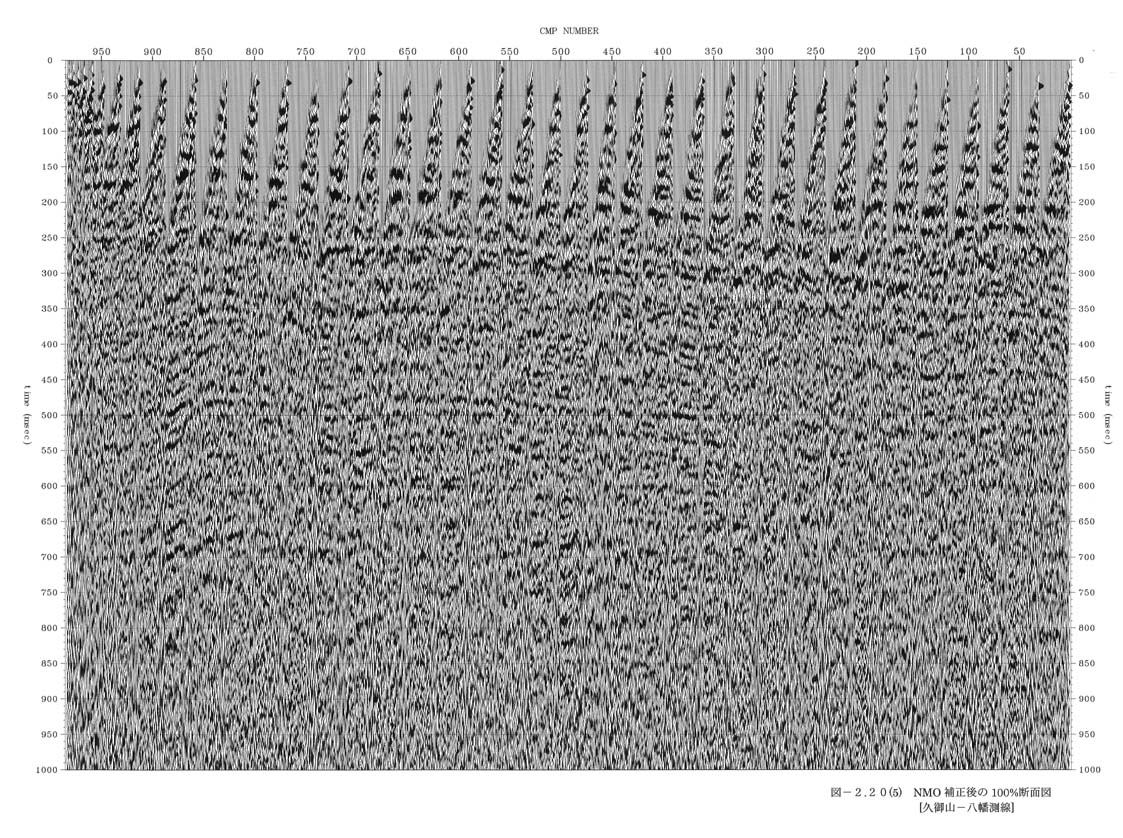

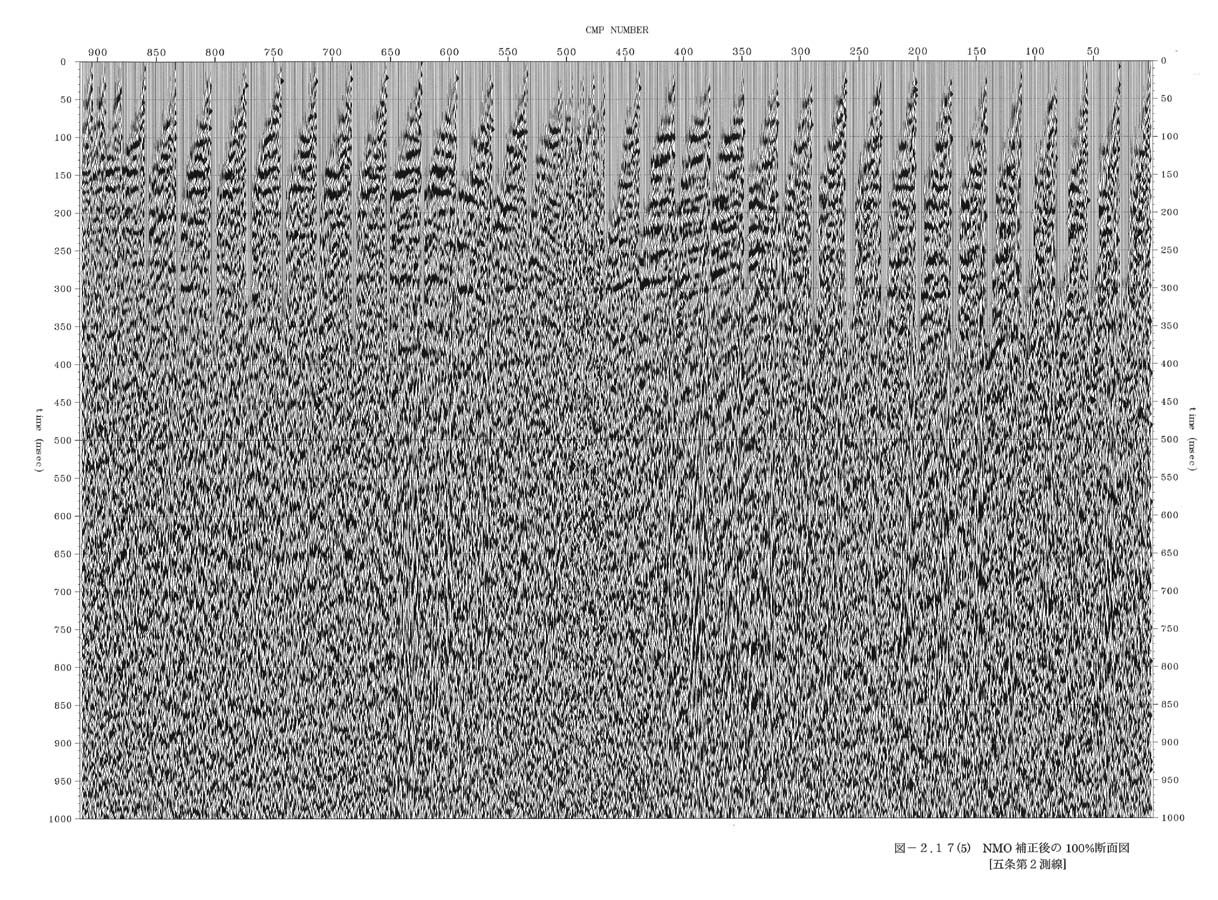

図2−17−5、図2−18−5、図2−19−5−1、図2−19−5−2、図2−20−5 NMO補正後の100%断面図

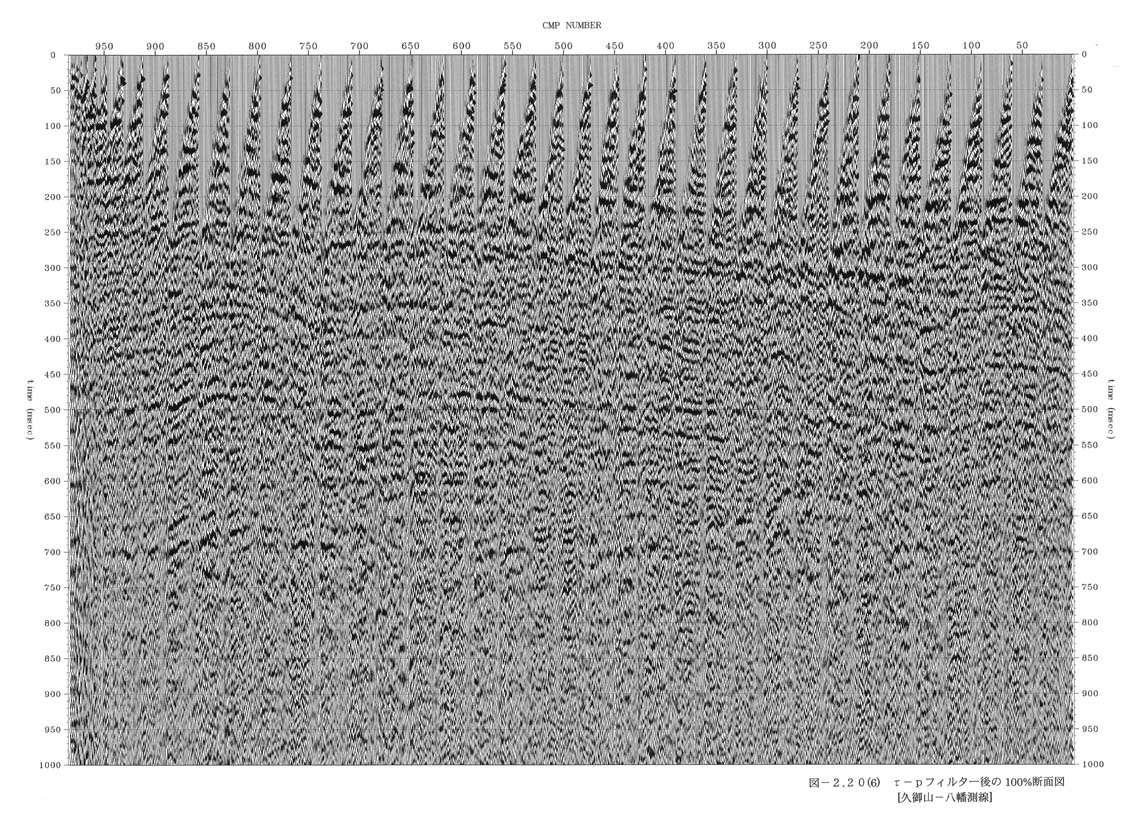

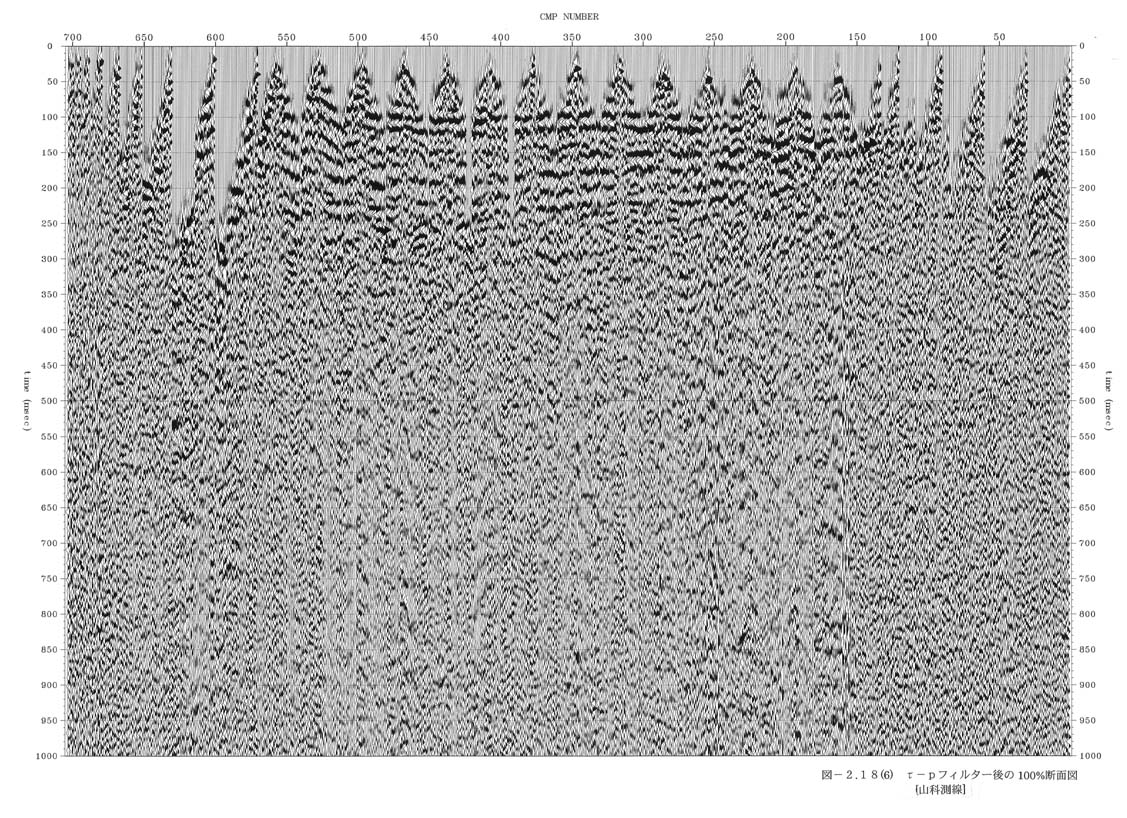

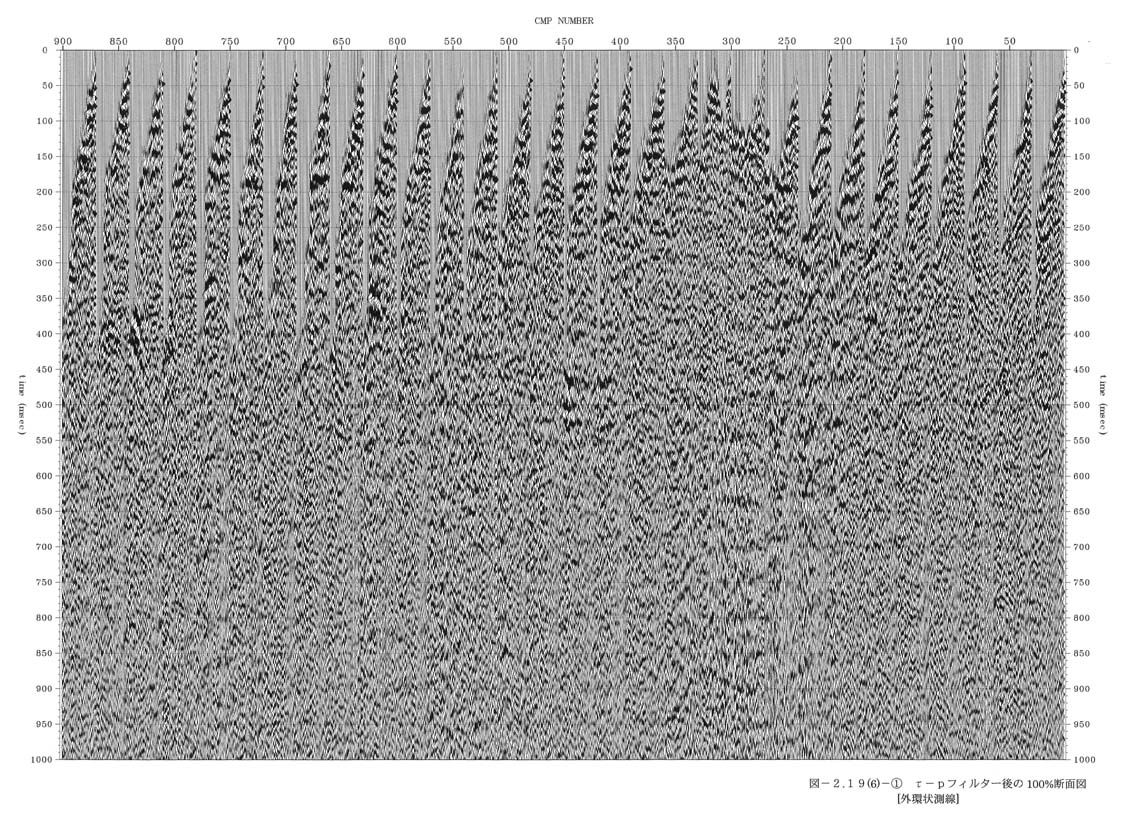

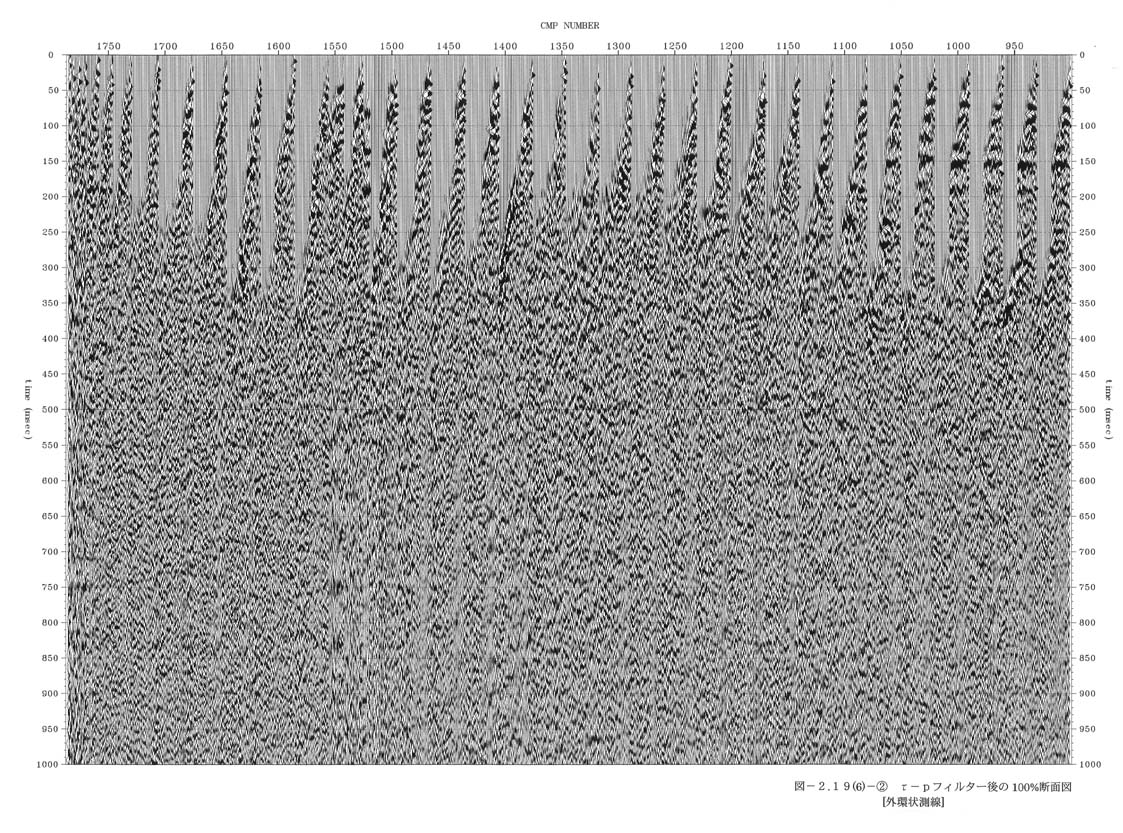

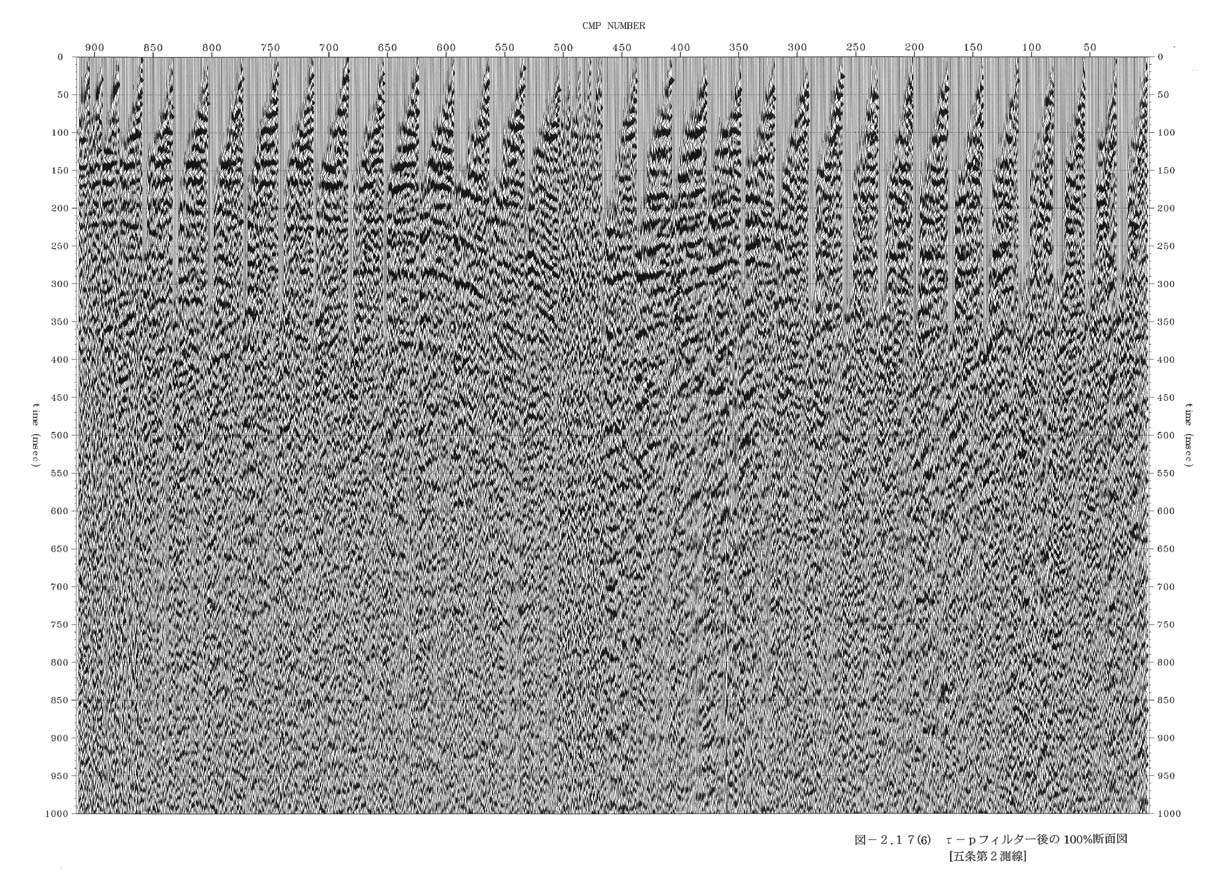

図2−17−6、図2−18−6、図2−19−6−1、図2−19−6−2、図2−20−6 τ−pフィルター後の100%断面図
