３−４　探査結果

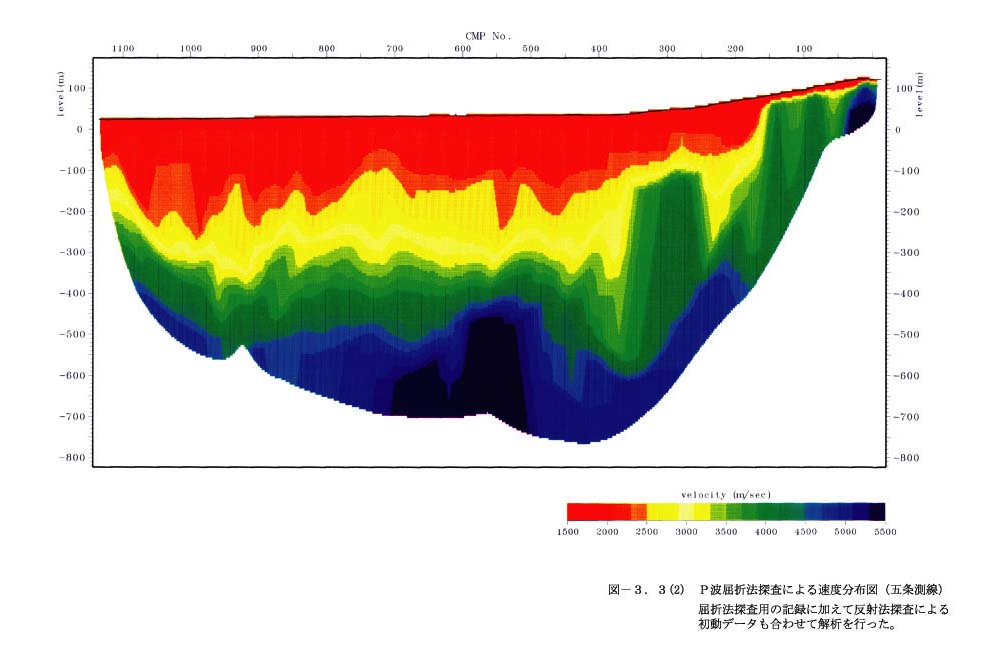

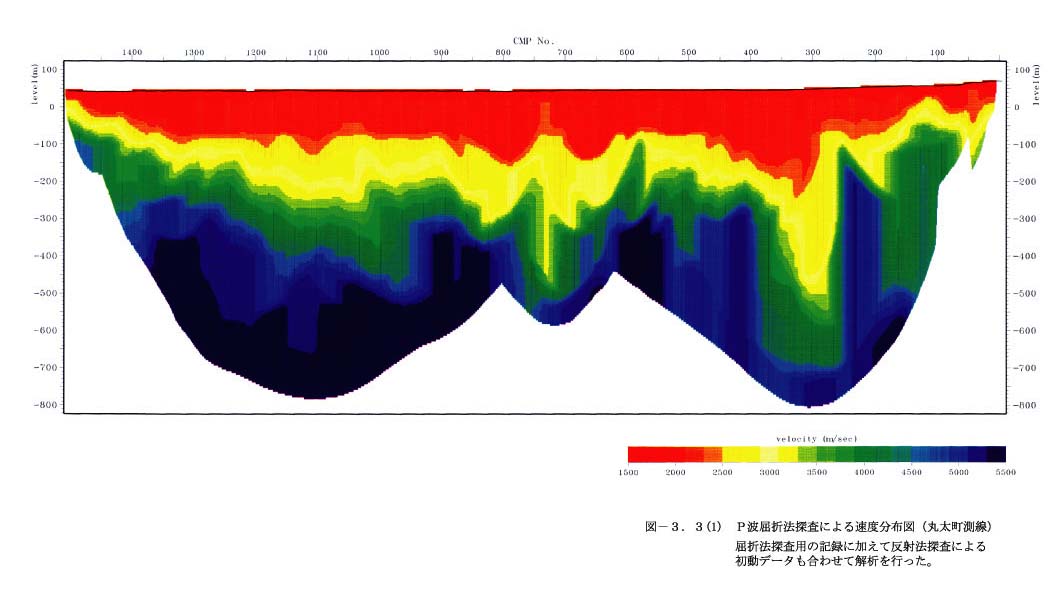

前項で述べた手法により解析を行ったが，屈折法地震探査だけのデータでは情報量が少なかったため，基盤岩の形状や速度分布を明瞭に求めることは困難であった。このため，まず最初に屈折法地震探査のみのデータを使用して解析を行い，堆積層部分に相当すると思われる２５００ｍ／ｓｅｃまでの速度分布の傾向が反射法地震探査によって推定された基盤岩形状が一致していることを確認した。この結果を図３−３−１，図３−３−２に示す。次に表層部分について反射法地震探査で使用した表層静補正用のデータをもとに速度モデルを作成し，表層部以深の堆積層については，反射法地震探査の速度解析で得られた速度値を既知として同様の収束計算を行った。

具体的には，表層補正用のデータをもとにＰ波速度１．５Ｋｍ／ｓｅｃまでを速度モデルとして与え，基盤岩深度までの速度モデルを作成した。

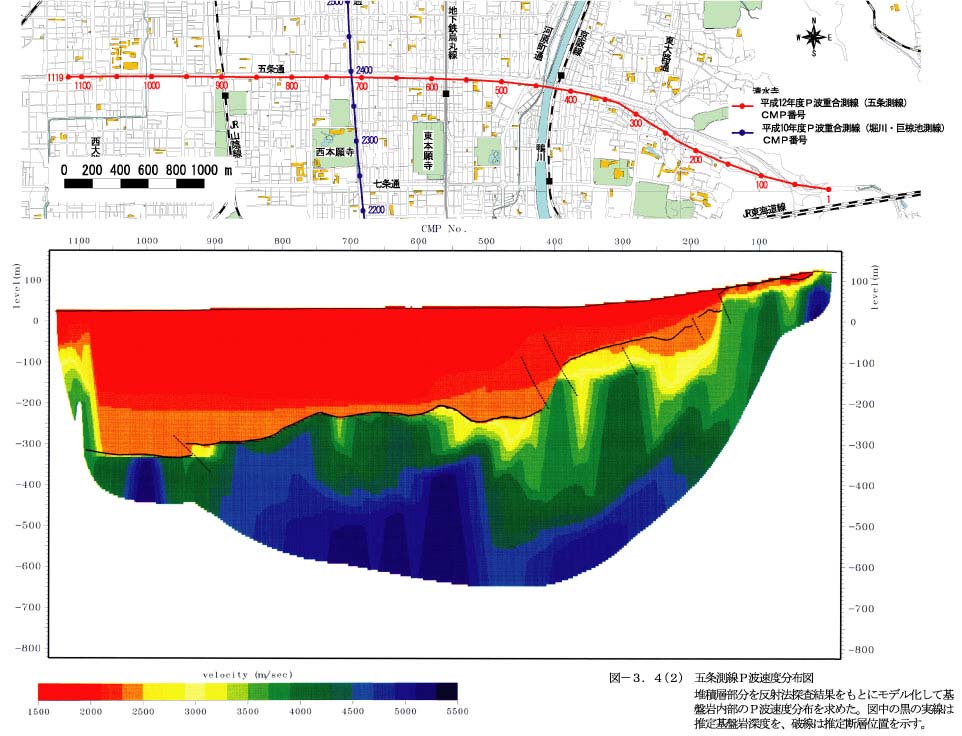

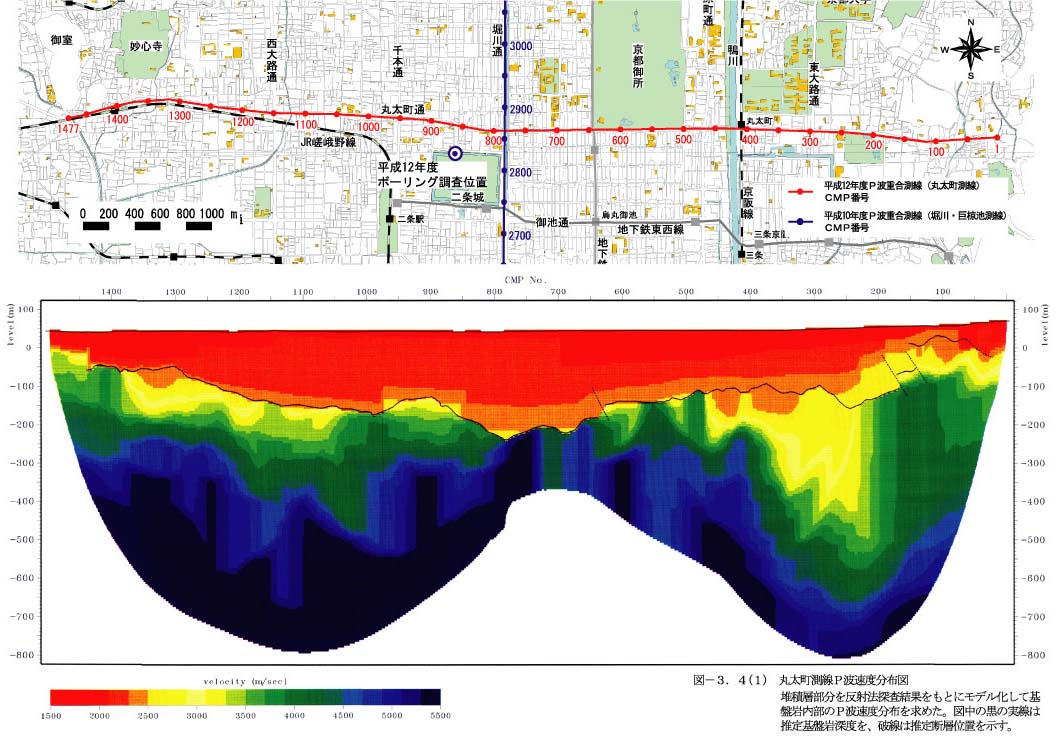

図３−４−１，図３−４−２にこのモデルをもとに得られたＰ波速度分布図を示す。

屈折法地震探査の結果，把握されたＰ波速度構造の特徴を以下に示す。

@丸太町測線

１）基盤岩上面付近のＰ波速度は，東端〜平安神宮付近で３．５〜４．１ｋｍ／ｓｅｃ，東大路通り付近では堆積層直下から深さ約３００ｍまで２．７〜３．１Ｋｍ／ｓｅｃの低い速度分布が見られる。

２）鴨川付近から西側にかけては深度２５０ｍ以深ではほぼ４〜５ｋｍ／ｓｅｃの値が得られているが，二条城付近から西側の大半の区間では基盤岩上面から深さ１００ｍ程度は，３〜３．５ｋｍ／ｓｅｃのやや低い速度が得られている。

A五条測線

１）反射法探査により複数の断層が存在すると推定される鴨川付近から東側では３．５〜４．１ｋｍ／ｓｅｃの値を示し，西側に比べてやや遅い速度を示した。また，東大路付近では基盤岩と推定されているにも関わらず３ｋｍ／ｓｅｃ以下を示す速度分布も見られている。その一方，測線の東端付近では一部で約５ｋｍ／ｓｅｃ以上を示す部分も見られている。

２）鴨川から西側では４．１〜４．７ｋｍ／ｓｅｃの値を示し，構造に伴うと思われる極端な速度変化は見られていない。

これらの速度の違いは，主に基盤岩を構成する岩石の違いや風化・亀裂の状態の違いに起因すると考えられる。特に二条城付近で行われたＰＳ検層（後述）によれば，深度２３０ｍ以深の頁岩部ではおよそ５ｋｍ／ｓｅｃ以上の速度を示すのに対し，基盤岩上面の深度から深度２３０ｍまでのチャート部分では約３．５〜４Ｋｍ／ｓｅｃとやや遅い速度を示し，基盤内部でも速度値に大きな差が見られている。

　また，本調査における解析可能範囲での基盤岩下部においては，両測線ともほぼ全域にわたり４．５〜５ｋｍ／ｓｅｃ以上の速度値が得られた。
