電気検層は、その電極の配置によってノルマル法、ラテラル法、マイクロ法などに分類することが出来る。

ノルマル配置は電流電極、電位電極の一方ずつをゾンデに設けて他の一方を地表の遠電極とする方法（２極法）である。電極間隔は複数とる。電極間隔が平均的な地層厚よりも短いとき測定された比抵抗は地層の比抵抗を表現していると考えることが出来る。

ラテラル配置は、これとは違い電位電極を２極ともゾンデに設ける３極法である。

本調査では電気検層はノルマル法を用いて行った。

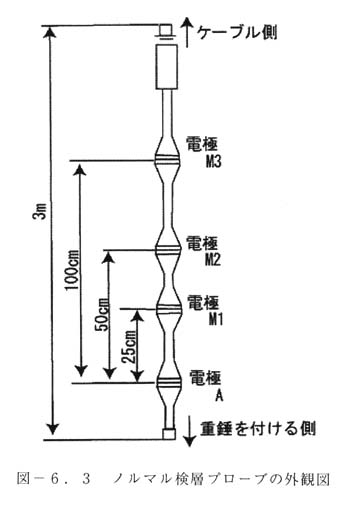

図６−３に本測定で用いた電気検層プローブの外形図を示す。

図で電極Ａは電流電極である。電流電極のもう一方である電極Ｂは地表面の孔口から遠方に設置している。電極ＡＢ間で６０ｍＡ程度の一定電流を通電する。

電極Ｍ１，Ｍ２，Ｍ３は電位電極である。電位電極のもう一方である電極Ｎは電極Ｂと同様に地表遠方に設置している。電極Ｎ−Ｍ１、Ｎ−Ｍ２、Ｎ−Ｍ３間で電位差を計測し、電極間隔と通電した電流との比で比抵抗値を算出している。
