（３）ペーストアップ作成

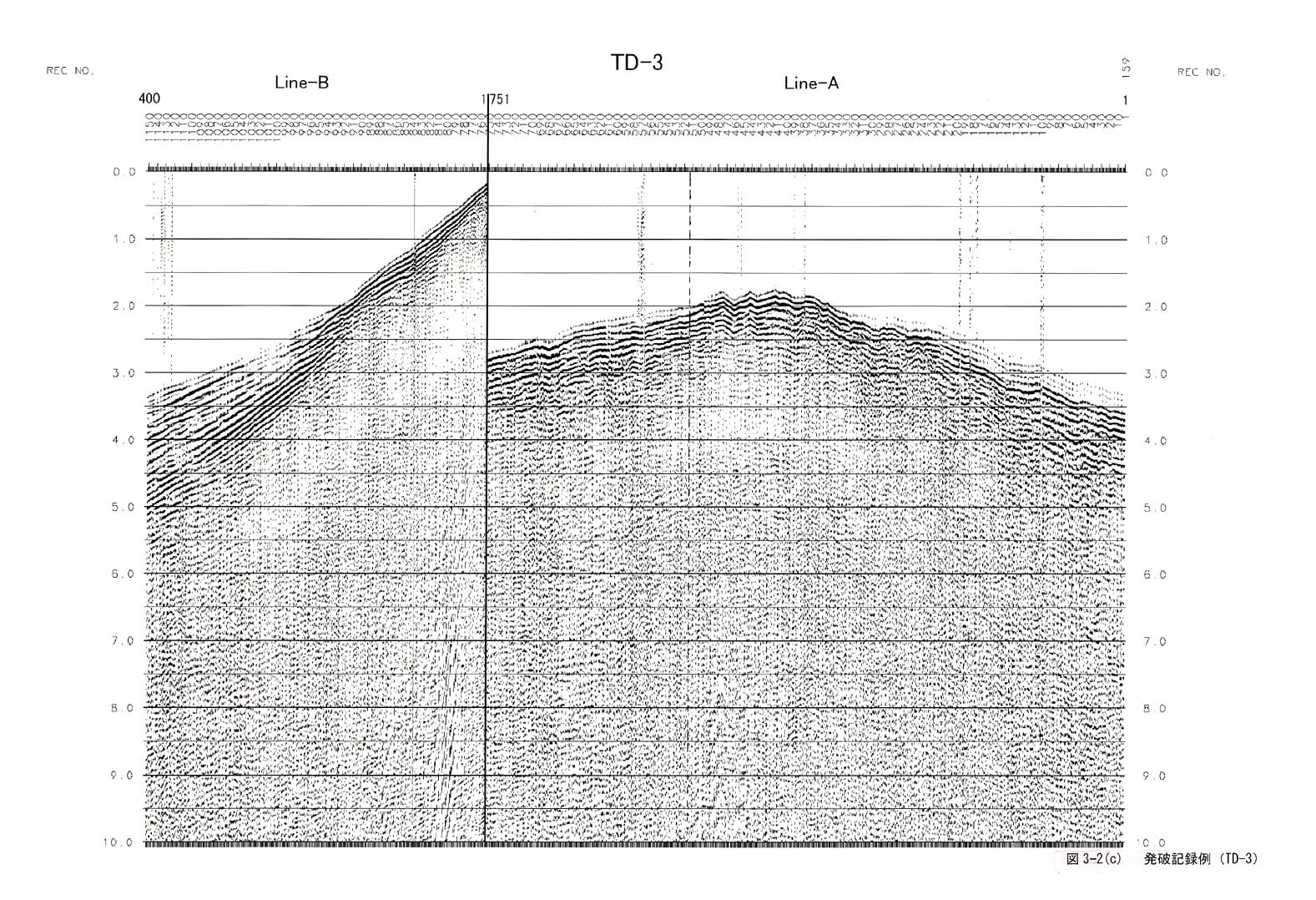

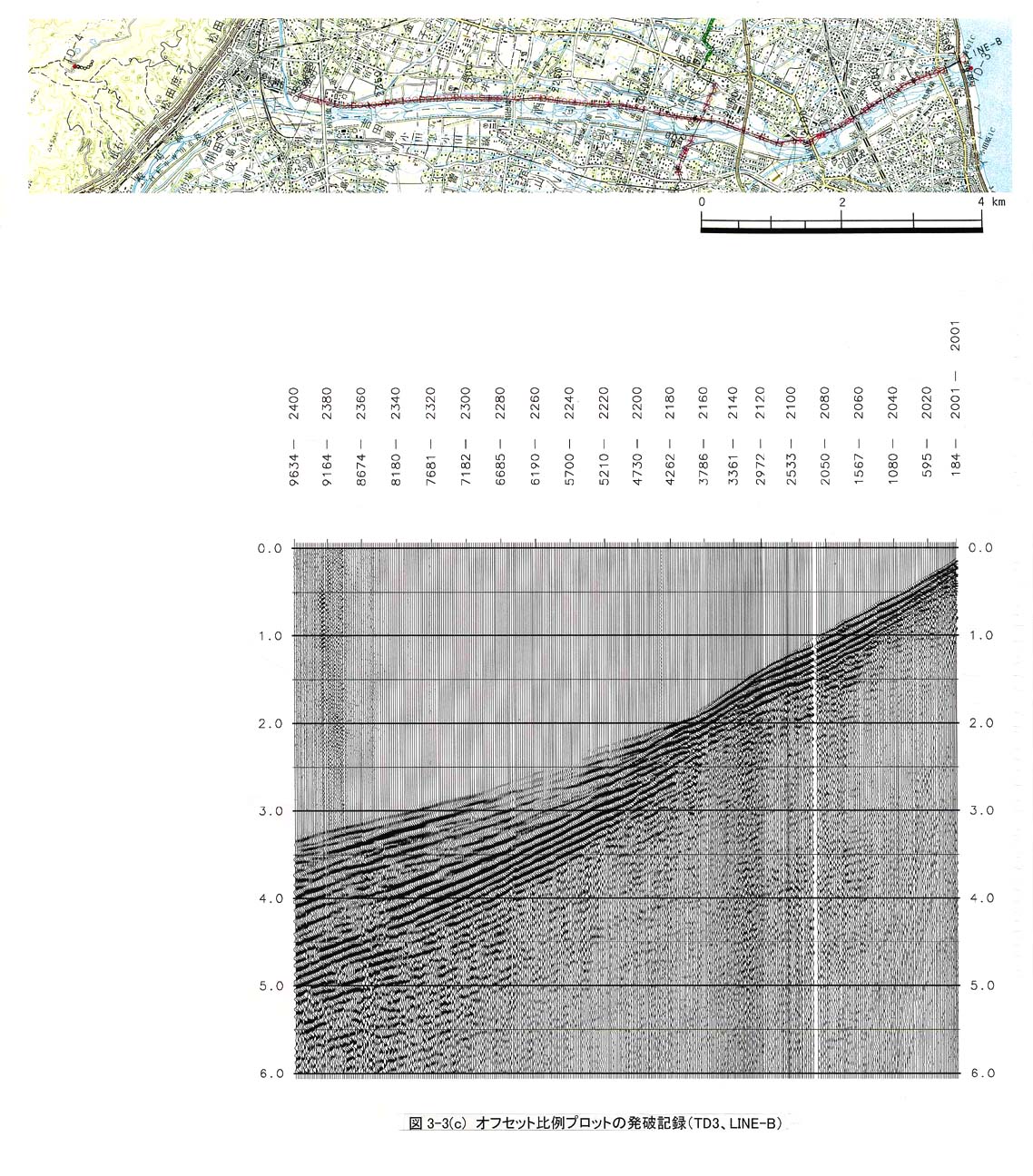

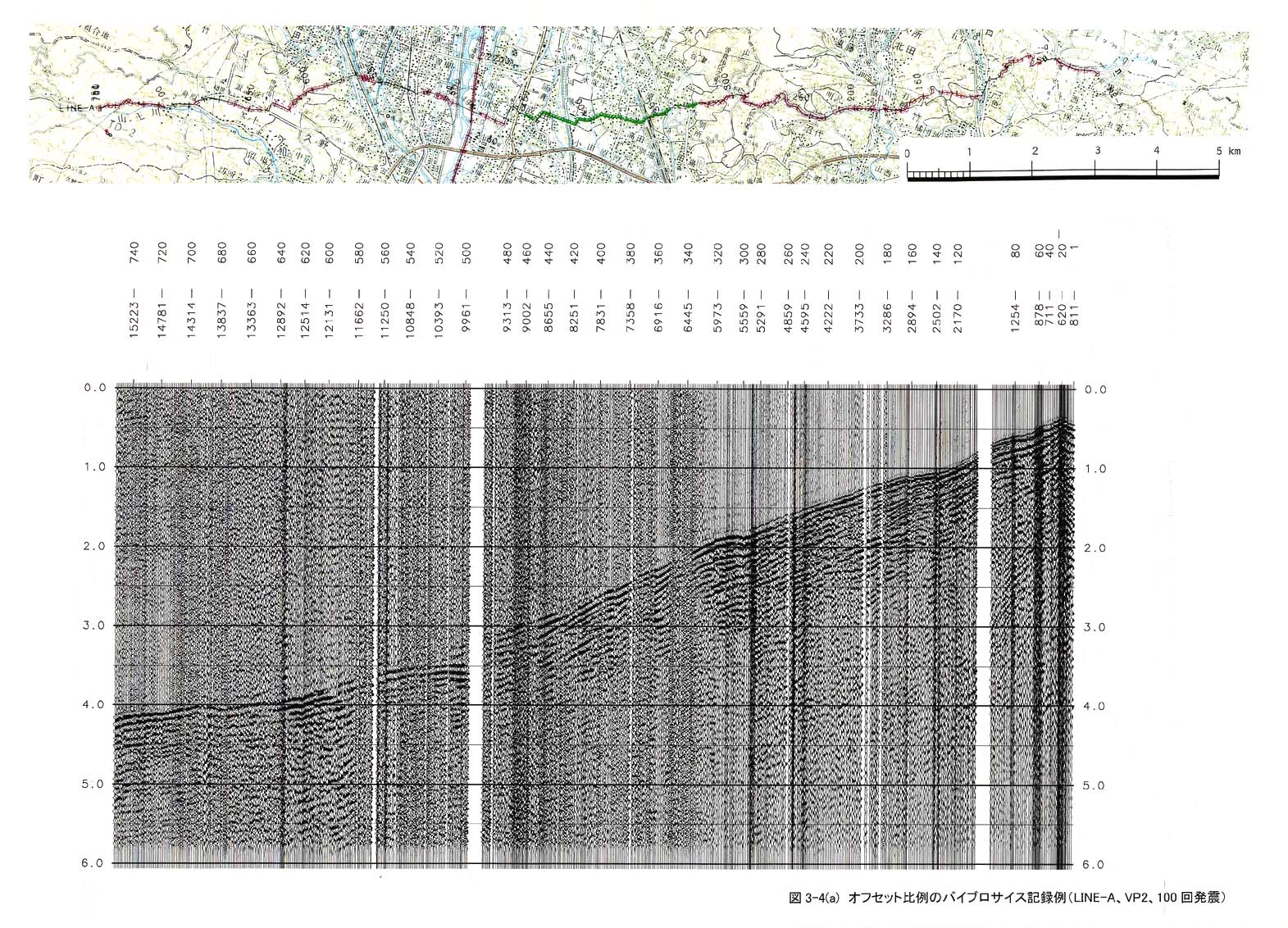

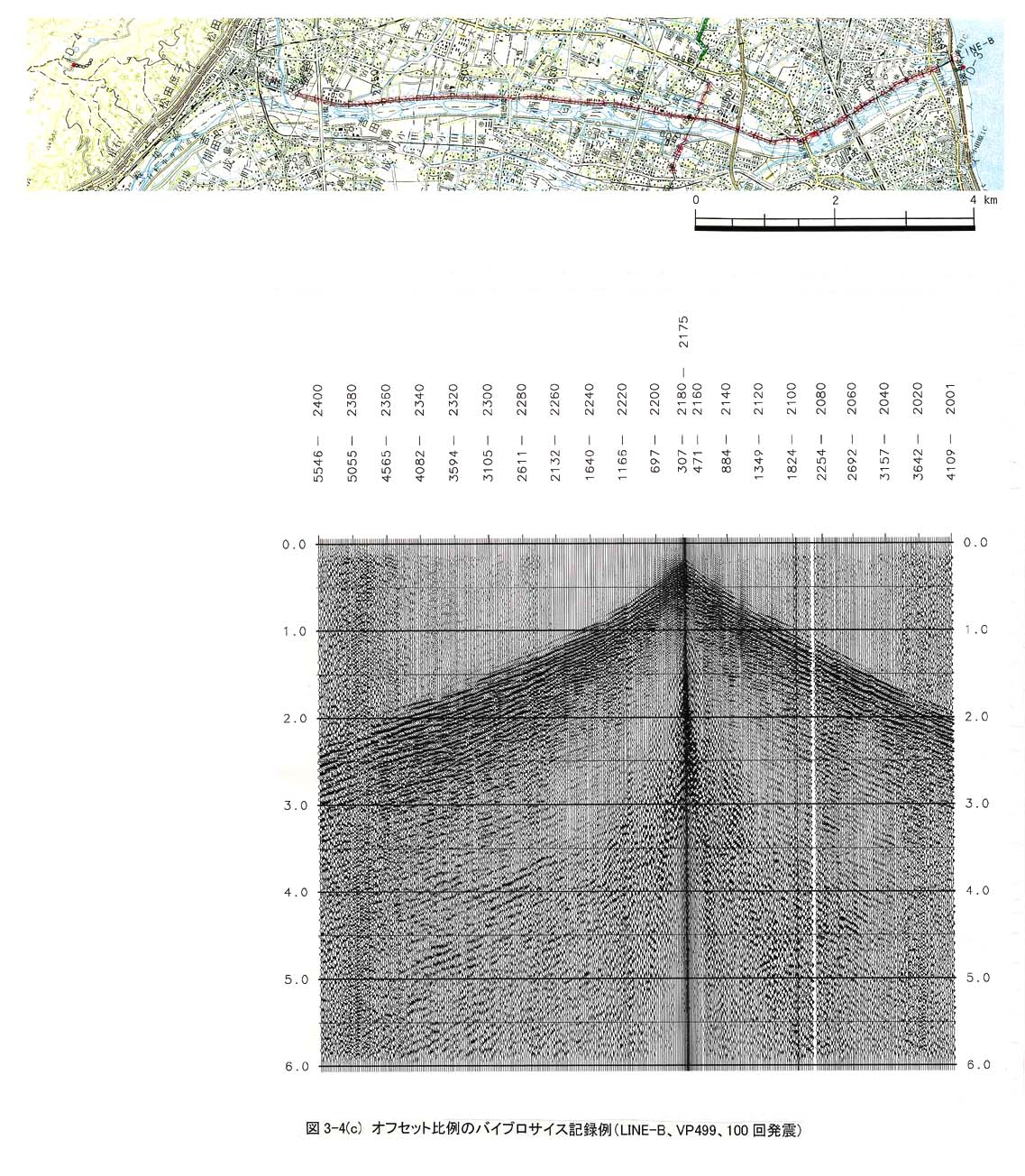

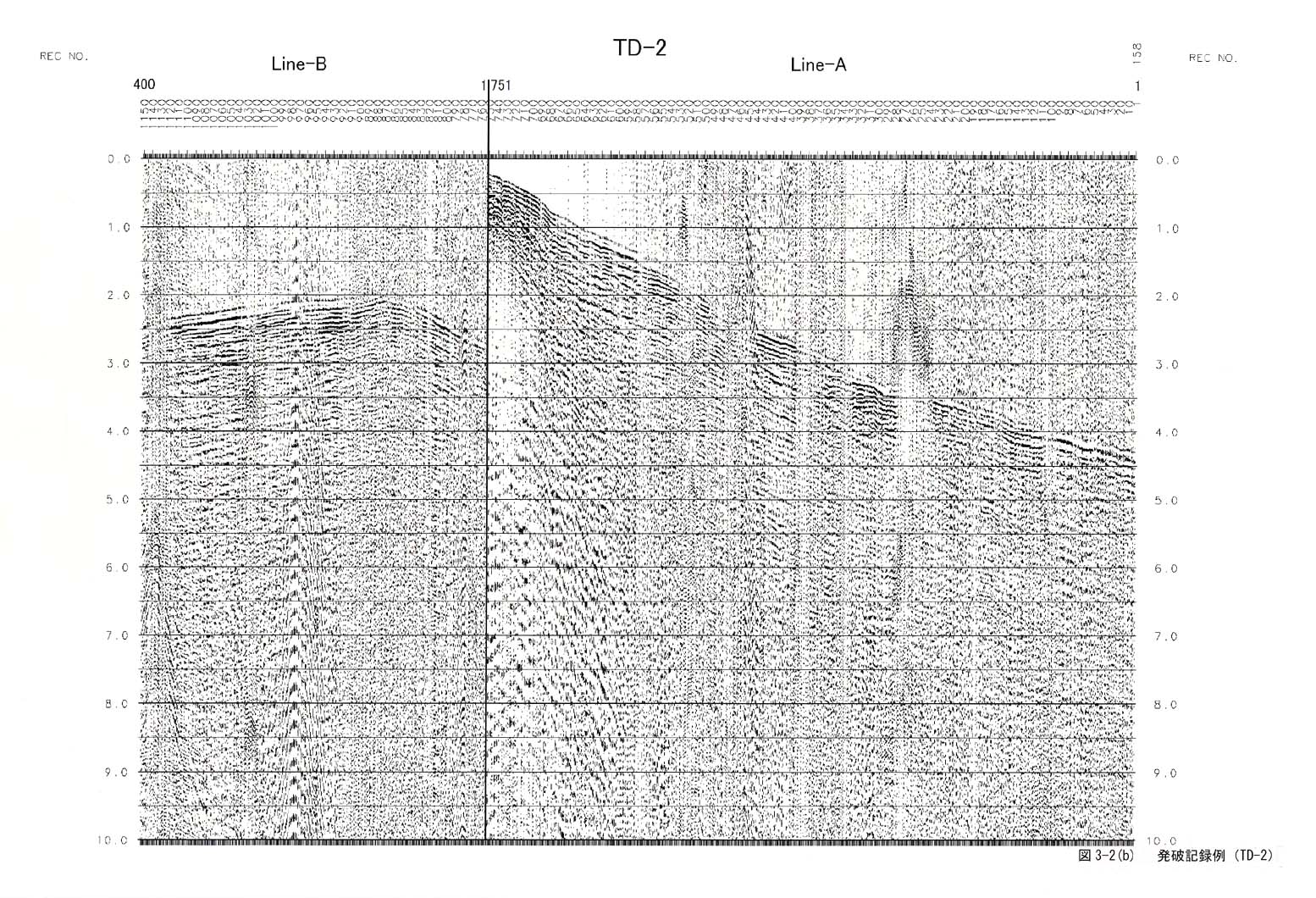

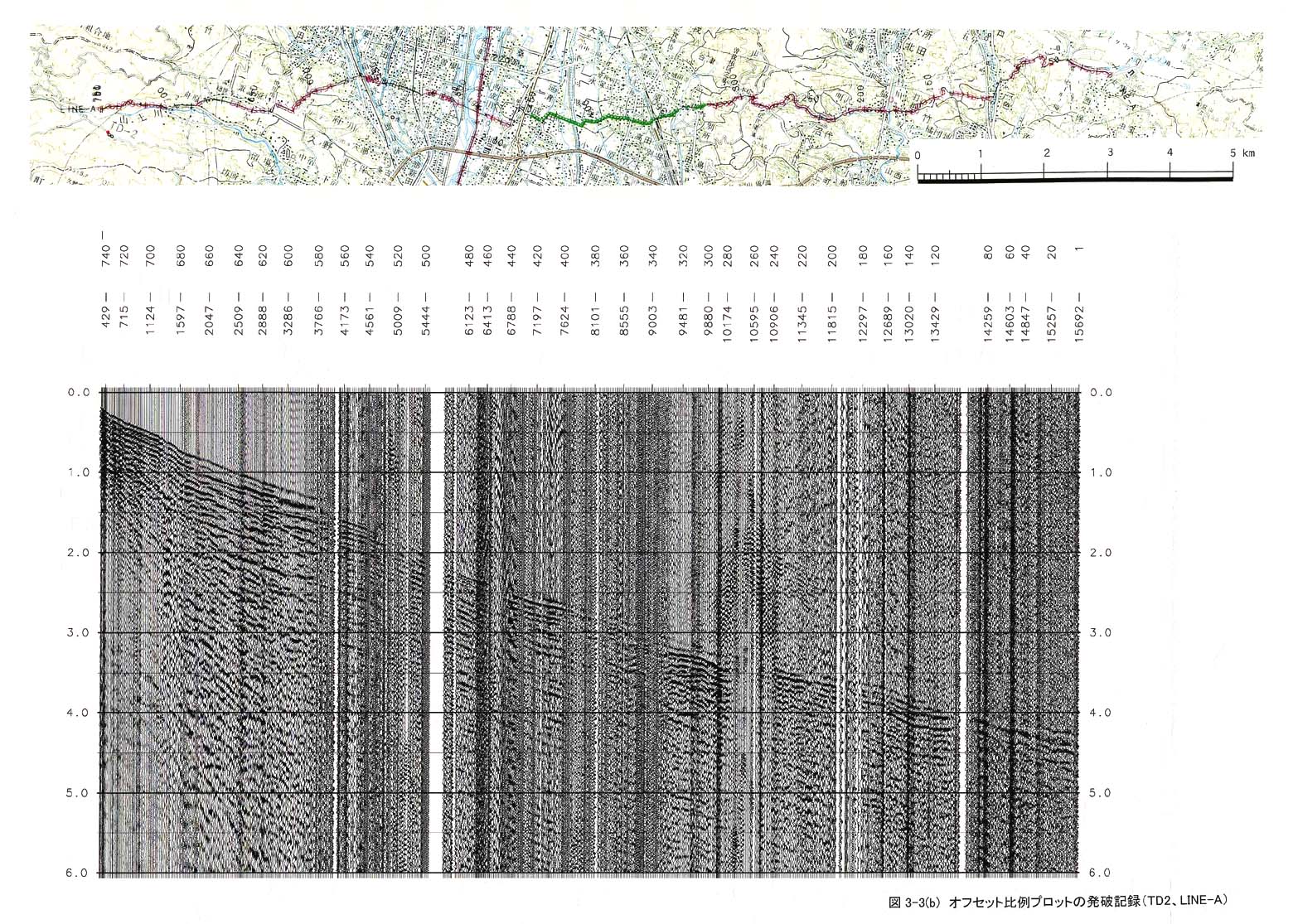

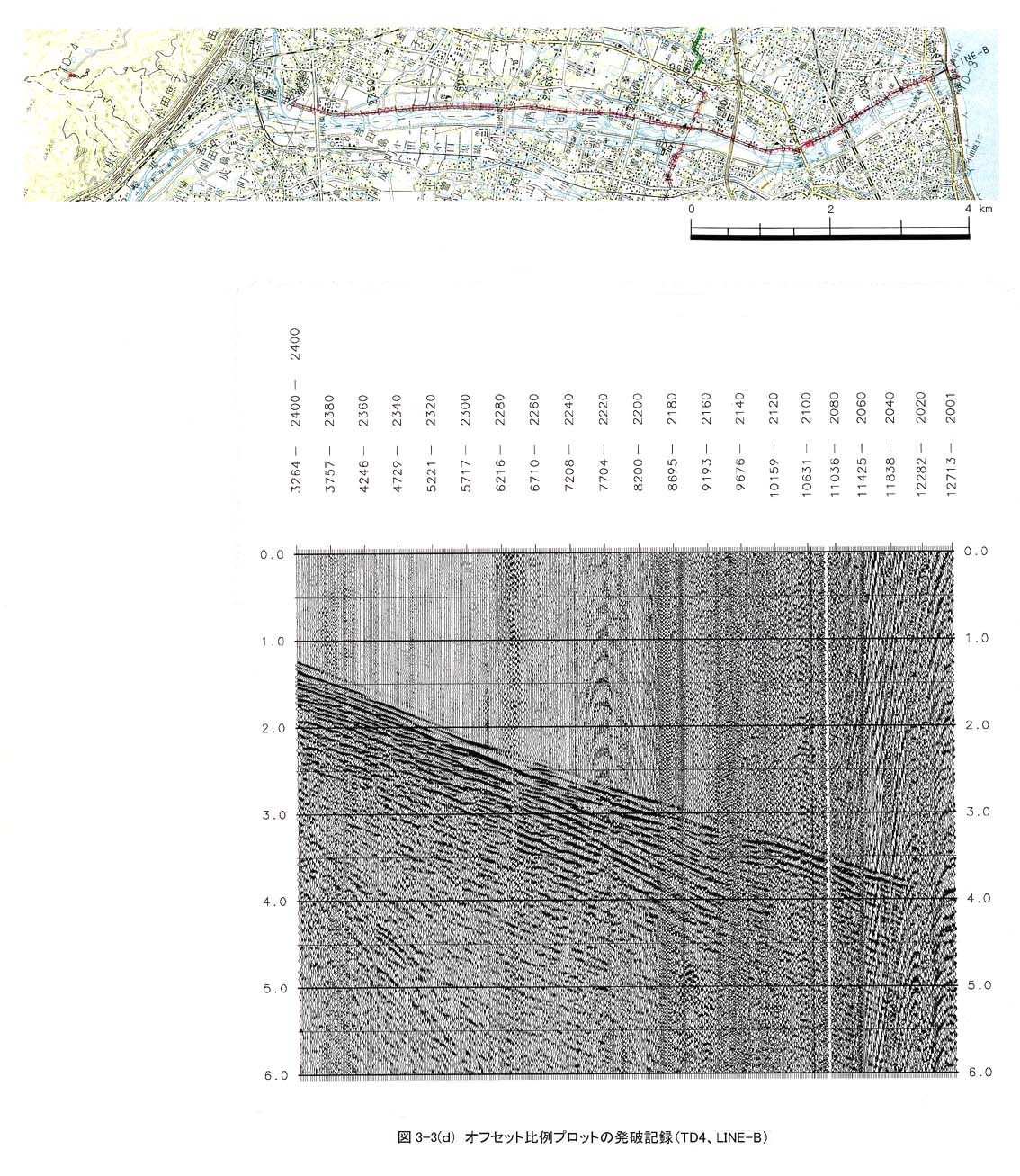

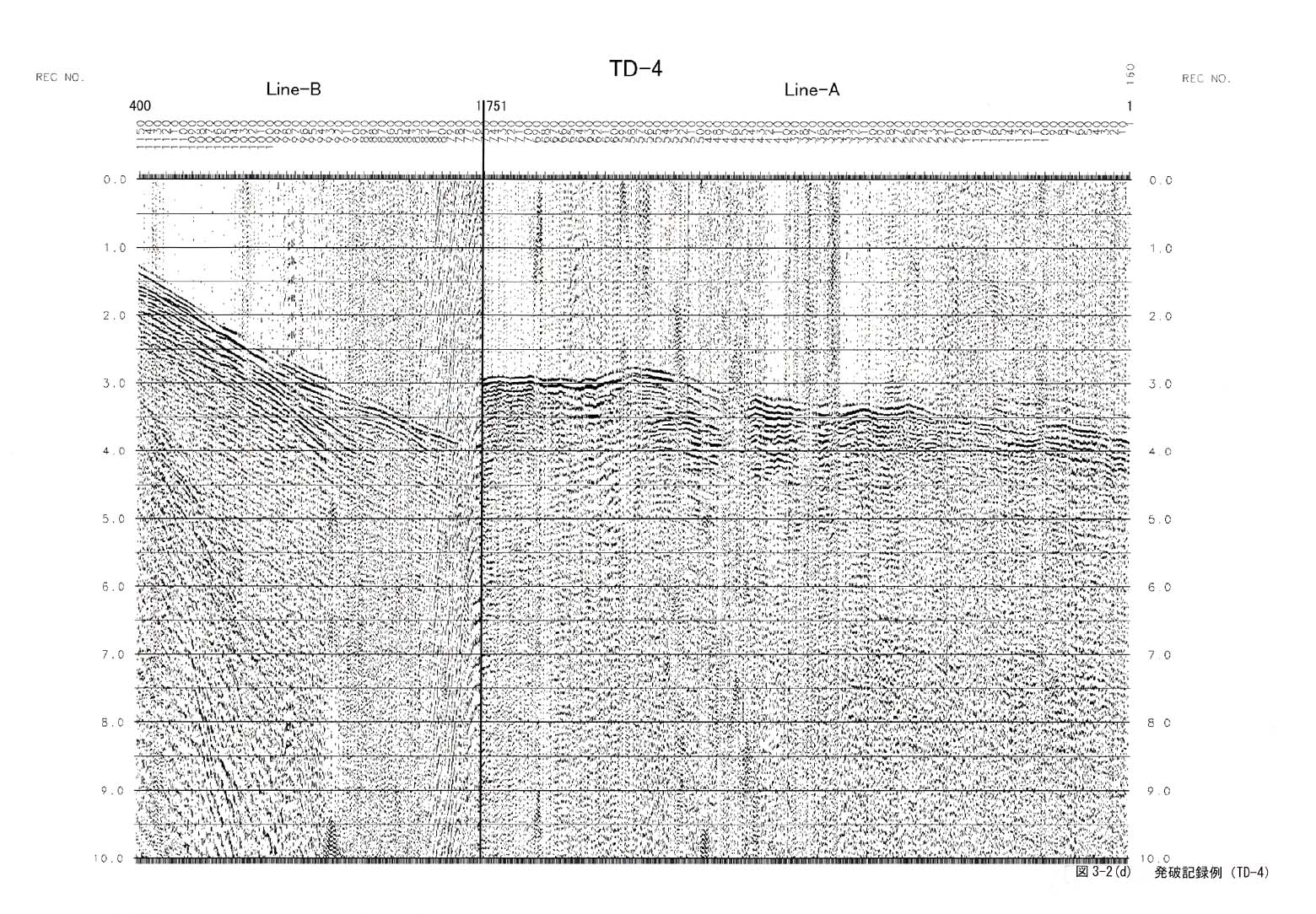

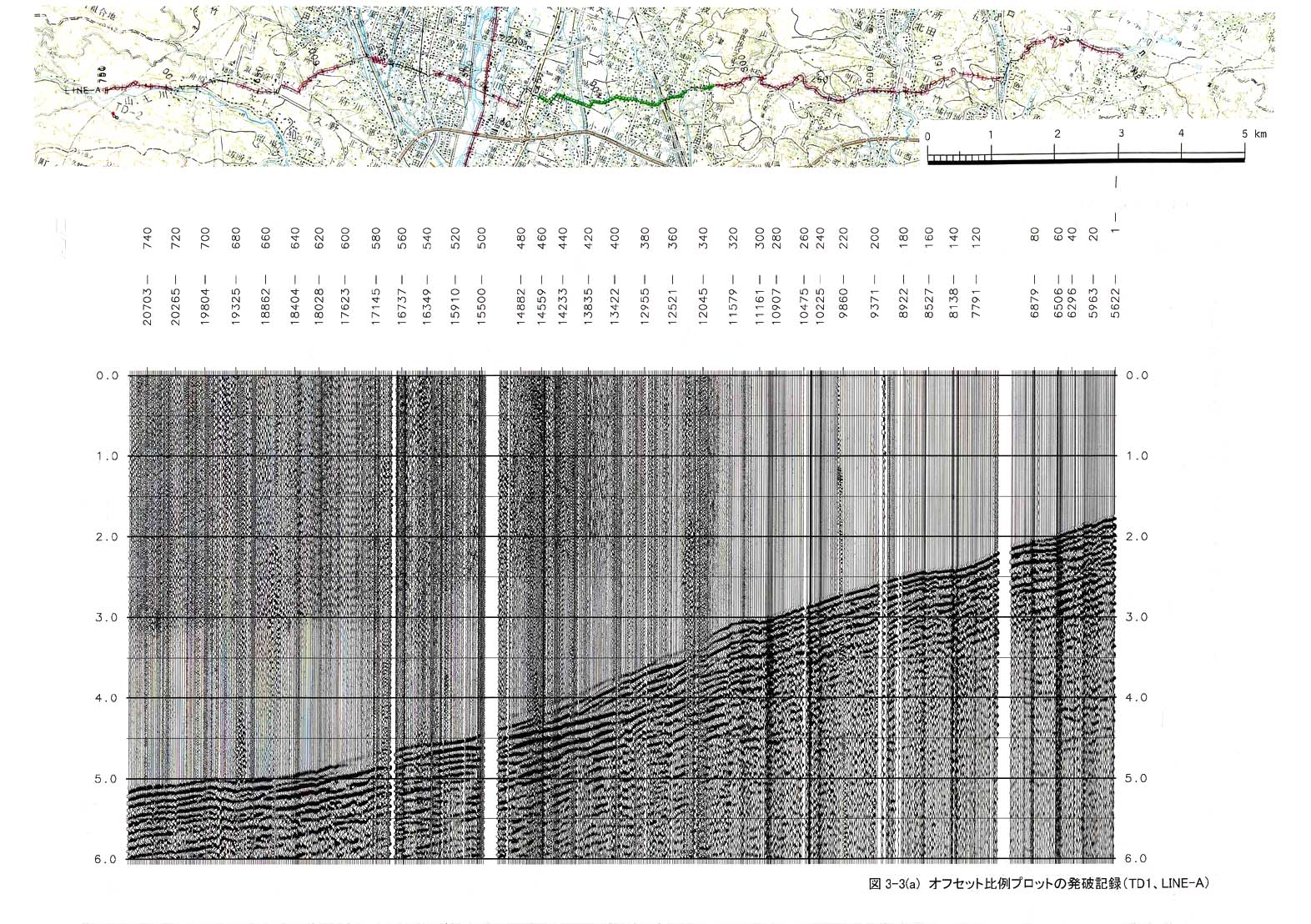

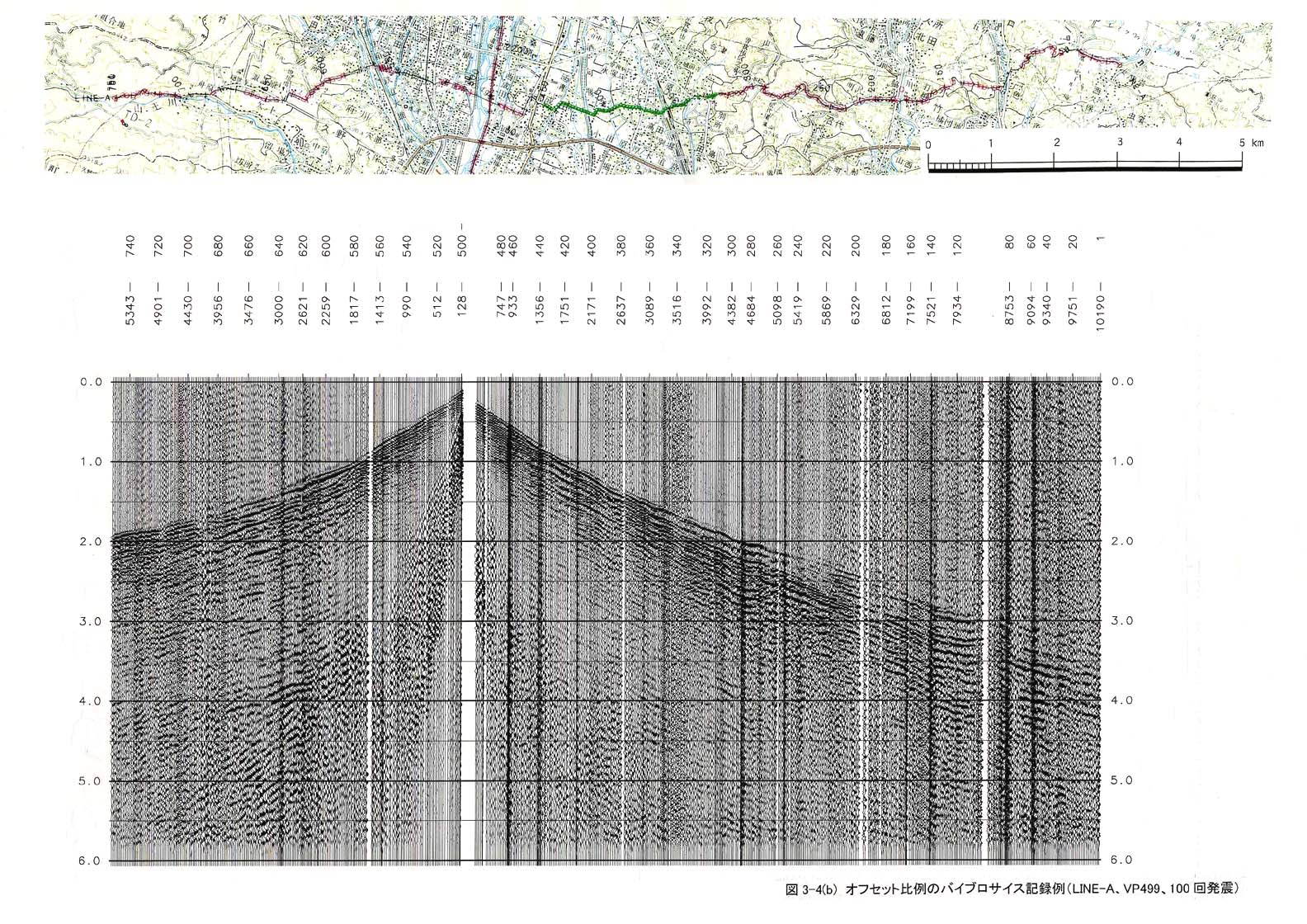

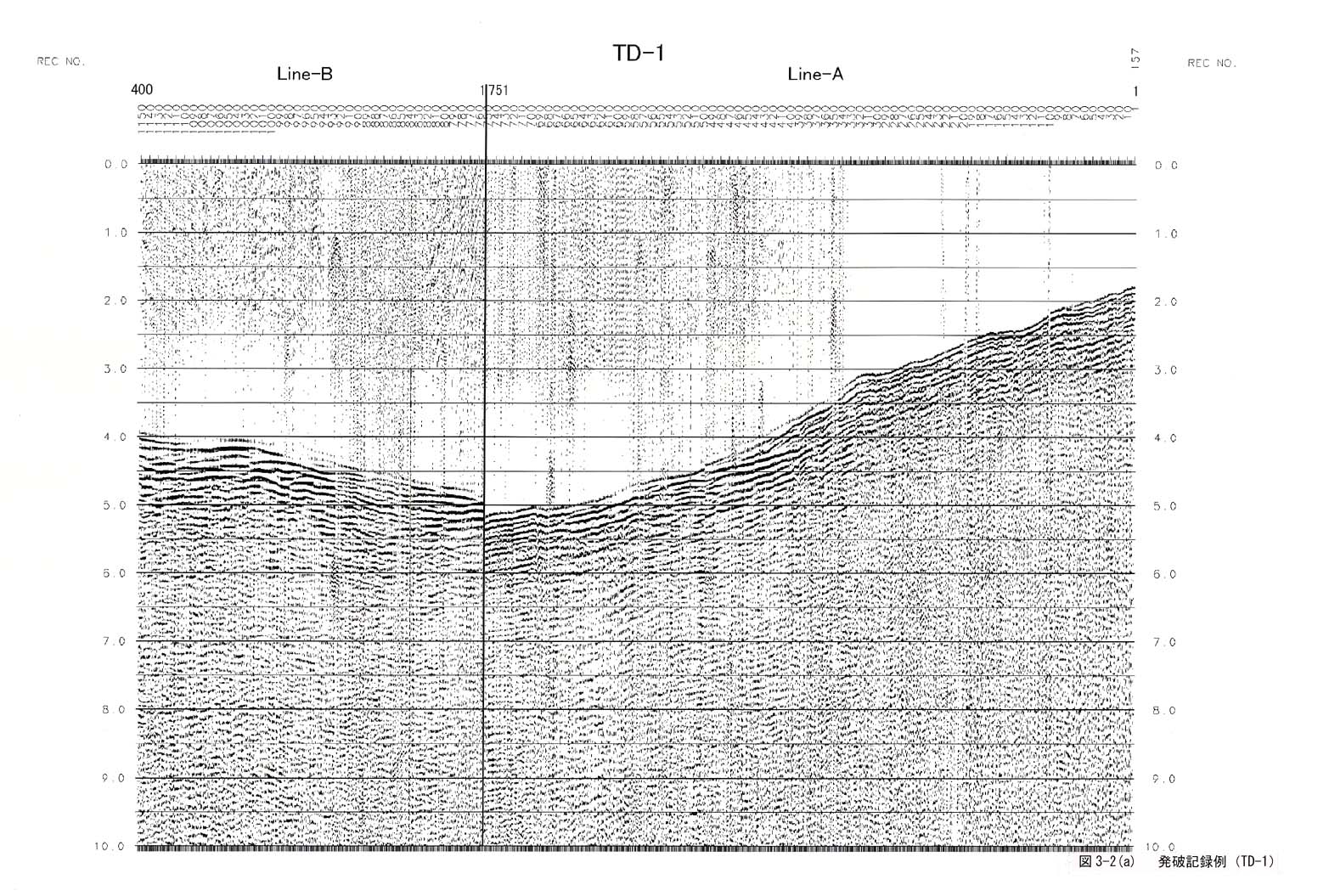

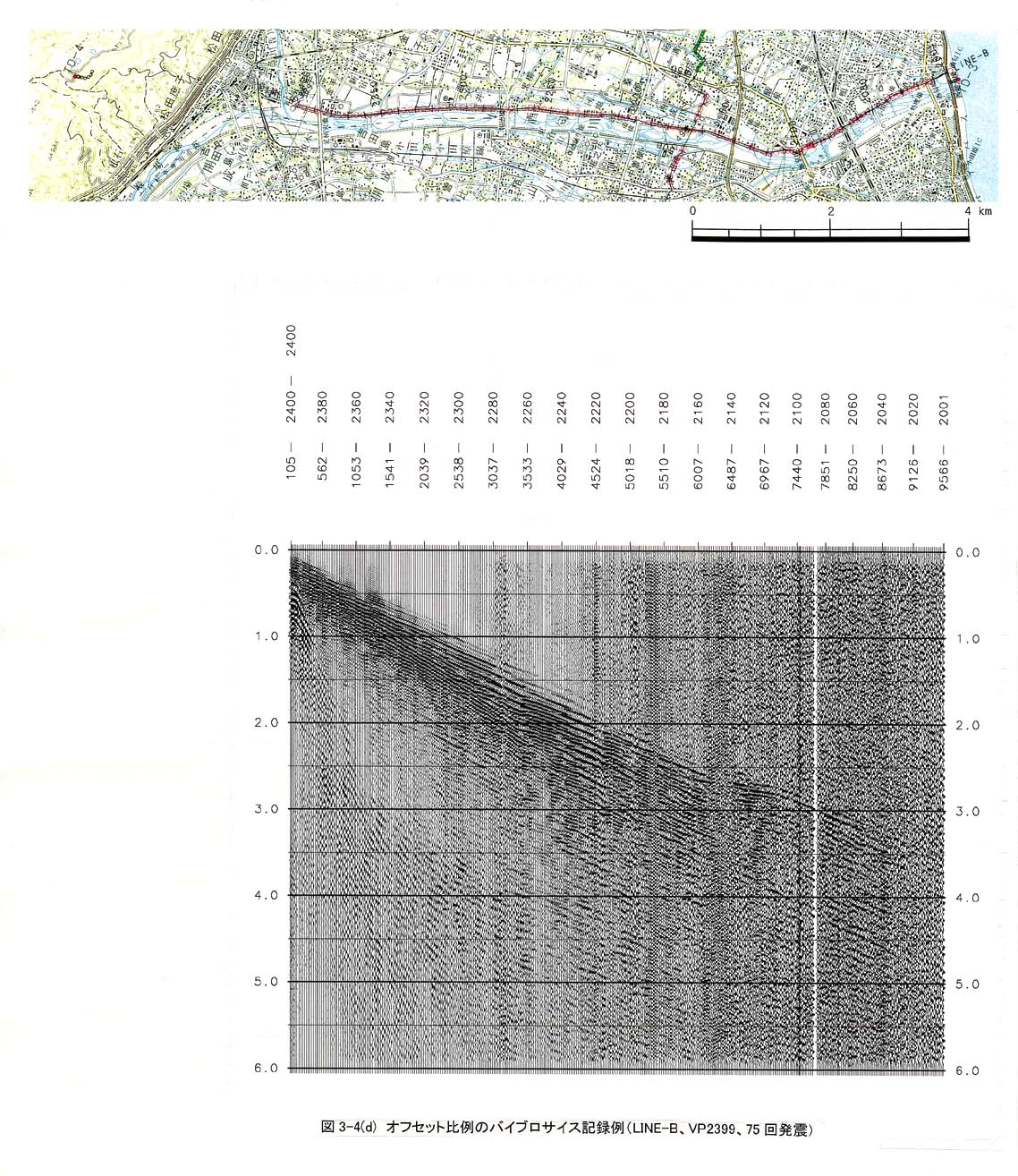

図３−２（図３−２−１、図３−２−２、図３−２−３、図３−２−４）に、トレース間隔を一定にして表示させた記録波形を示す。また、図３−３（図３−３−１、図３−３−２、図３−３−３、図３−３−４）図３−４（図３−４−１、図３−４−２、図３−４−３、図３−４−４）には、トレース間隔をオフセット距離に比例させて表示させた記録波形（ペーストアップ）を示す。横軸はオフセット距離（ｍ）、縦軸は弾性波の到達時間（ミリ秒）に相当する。

記録の品質について、すべての発破について、初動が一部不明瞭な受振点もあるが、超高密度展開により、ほぼ全受振点（最大オフセット距離約２１ｋｍ）において良好な初動が確認できた。受振器間隔２５ｍの高密度展開により、空間エリアシングのない初動波形が取得でき、地下構造形態や標高変化、表層地盤によると思われる走時の遅れが確認できる。なお、地下深部から強い反射波は確認されないが、１０秒程度の範囲で反射波の存在する可能性がある。

一方、バイブロサイスによる発震では、ＶＰ２で距離１５ｋｍまで確実に追跡できたが、その他の発震は、時間帯や気象条件が万全ではなかったため、到達距離１０ｋｍ程度の記録もあった
