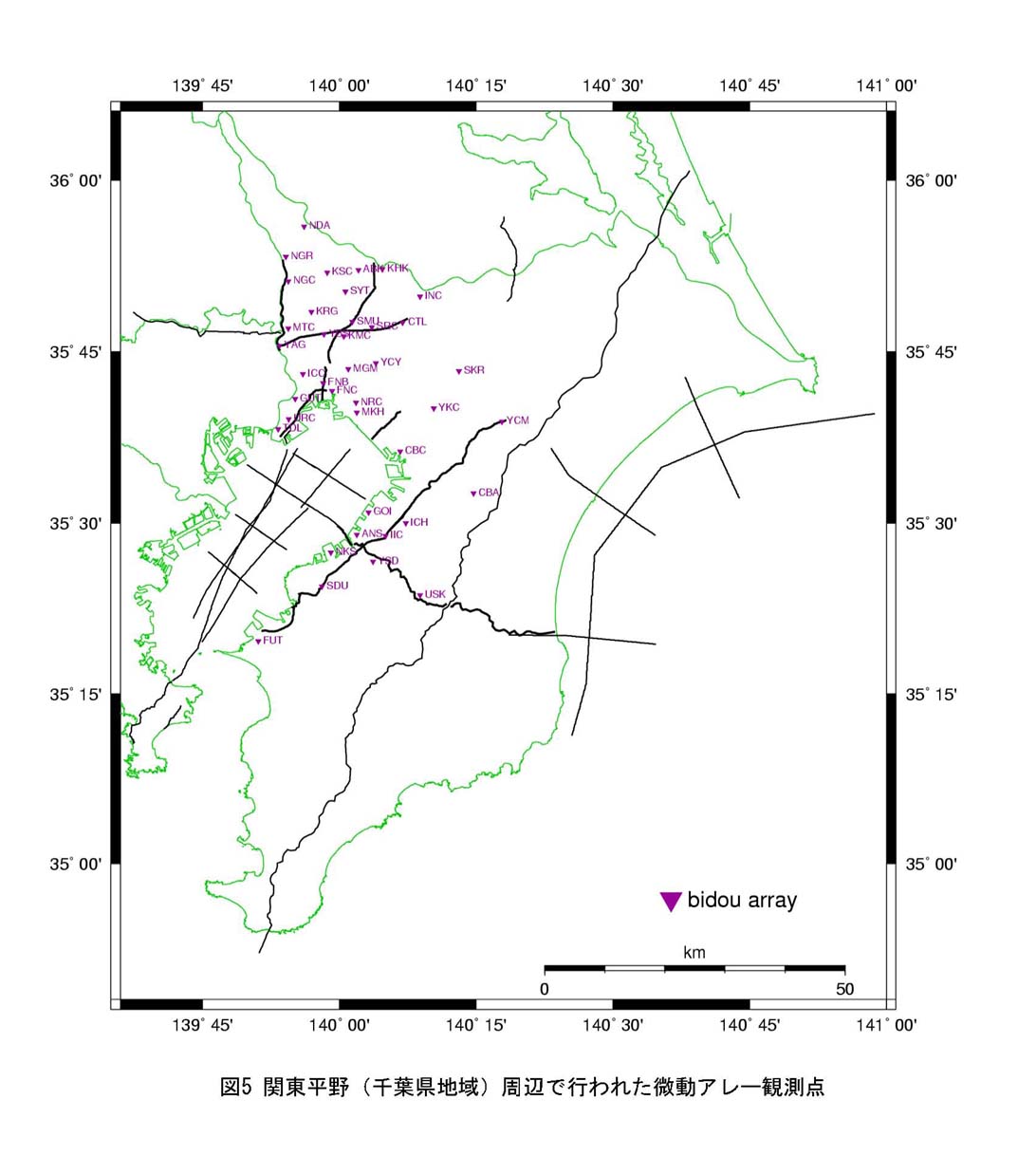

平成１５年度千葉県地下構造調査では、４点のアレー探査を市原市から袖ヶ浦市にかけてのコンビナート地帯で実施し、既存の微動アレー探査（千葉県西部地域２６点・千葉県中央部地域１０点）について、反射法・屈折法の結果や坑井データと整合性をとるために再解析を実施した。再解析に用いたデータは平成１０〜１２年度のデータ２６地点と平成１３〜１５年度のデータ１４地点の合計４０地点である。各アレーの中心点位置を図５に示す。

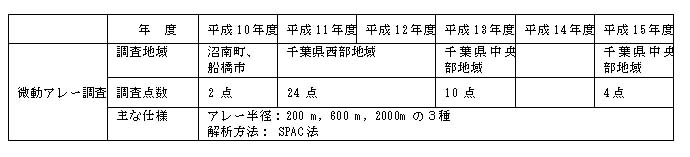

表２−１−４

平成１０〜１２年度のアレー探査は主に千葉県西部地域で実施し、先新第三系基盤の深度は概ね２５００ｍ以浅と推定されている。また、平成１３年度のアレー探査は主に千葉県中央部地域で実施し、先新第三系基盤深度は大半の観測点で３０００ｍ以上と推定されている。再解析に用いた周波数範囲について、西部地域では一部分の地点を除いて、約０−１５Ｈｚ（周期約５−６秒）〜１−７Ｈｚ範囲の位相速度が得られている。また、低周波数側の位相速度は約２−２ｋｍ／ｓであり、概ね先新第三系基盤深度を反映するものと推定される。中央部地域では約０−１８Ｈｚ（周期６−５秒）〜１−７Ｈｚ間の位相速度が得られている。位相速度カーブは全体的に滑らかなもので、速度境界に対応する変曲点は明瞭に見られないのが特徴である。全域にわたって、２Ｈｚ以上の位相速度が得られておらず、浅部地下構造の解析精度に影響すると考えられる。

反射法地震探査断面図における各地質区分の境界深度を用いて、逆解析における拘束条件を設定することにより地質区分と整合性ある地下構造モデルを推定した（平成１５年度千葉県地下構造調査）。西部地域の地質構成は既存ボーリング資料などから、地表より下総層群、上総層群、三浦層群相当層と先新第三系基盤の４層に区分されており、逆解析モデルの層数も４層と設定した。一方、中央部地域ではＨ１３−０１、Ｈ１３−０２、Ｈ１３−０３、Ｈ１３−０５の４地点について、三浦層群相当層の下位に保田層群相当層の存在が反射法探査結果から推定されているので、５層モデルとし、それ以外の地点については西部地域と同じく４層モデルとして解析を行った。

観測点近傍に反射法測線がある場合、反射法断面における各地質区分の層厚をＧＡ解析の層厚探索範囲の中心値とし、測線からの距離に応じて±１０％〜±２５％の範囲をＧＡの層厚探索範囲とした。反射法により得られたＰ波速度の１／３〜１／２をＶｓ探索範囲の中心値とし、±２５〜±５０％の範囲をＶｓの探索範囲とした。先新第三系基盤のＳ波速度Ｖｓ≒３ｋｍ／ｓと想定し、最下層のＶｓ探索範囲は３ｋｍ／ｓを中心として±５％の範囲を探索範囲とした。

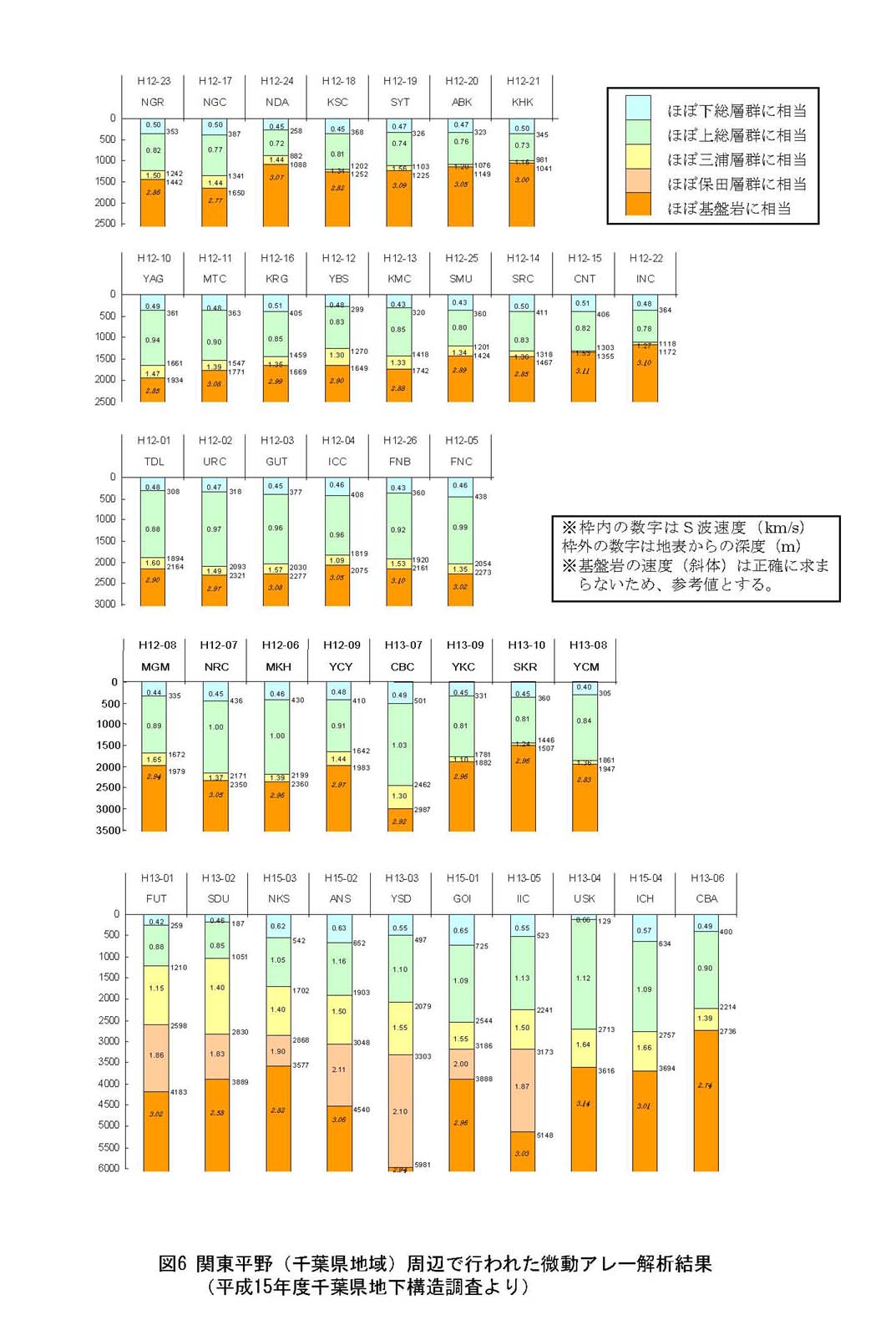

解析結果を図６に示す。表層の下総層群を除き、各地点の解析結果は反射法調査結果と整合性のある層区分が得られている。下総層群のＳ波速度については、一部の地点において反射法調査結果との差が大きい。また、個別の地点において近似誤差を改善するために、下総層群を２層に分けて調整した。得られた各地質区分のＳ波速度はばらつきがあるものの、一定の範囲内に収まっている。また、各地質区分におけるＳ波速度と深度の関係は深度の増加につれて増加関係を示している。各層群のＳ波速度は以下の通りである。

下総層群　　　　０−４ｋｍ／ｓ〜０−６５ｋｍ／ｓ

上総層群　　　　０−７ｋｍ／ｓ〜１−１５ｋｍ／ｓ

三浦層群相当層　１−１ｋｍ／ｓ〜１−６５ｋｍ／ｓ

保田層群相当層　１−８ｋｍ／ｓ〜２−２ｋｍ／ｓ

基 盤 岩　　　≒３−０ｋｍ／ｓ

基盤岩のＳ波速度については、基盤岩の層厚を与えられないこと、観測された位相速度曲線の長周期側の値に依存することから精度が低い。
