（１２）時間マイグレーション（ＴｉｍｅＭｉｇｒａｔｉｏｎ）
重合断面図上では、反射波は、各ＣＤＰ位置から反射面までの往復垂直走時がそのＣＤＰ位置に表現されている。従って、傾斜した反射面に対しては、重合断面図上の反射面の傾斜位置が、真の構造から若干ずれてくる。これを補正し、各ＣＤＰ直下の構造形態を表す様にする処理がマイグレーション処理である。

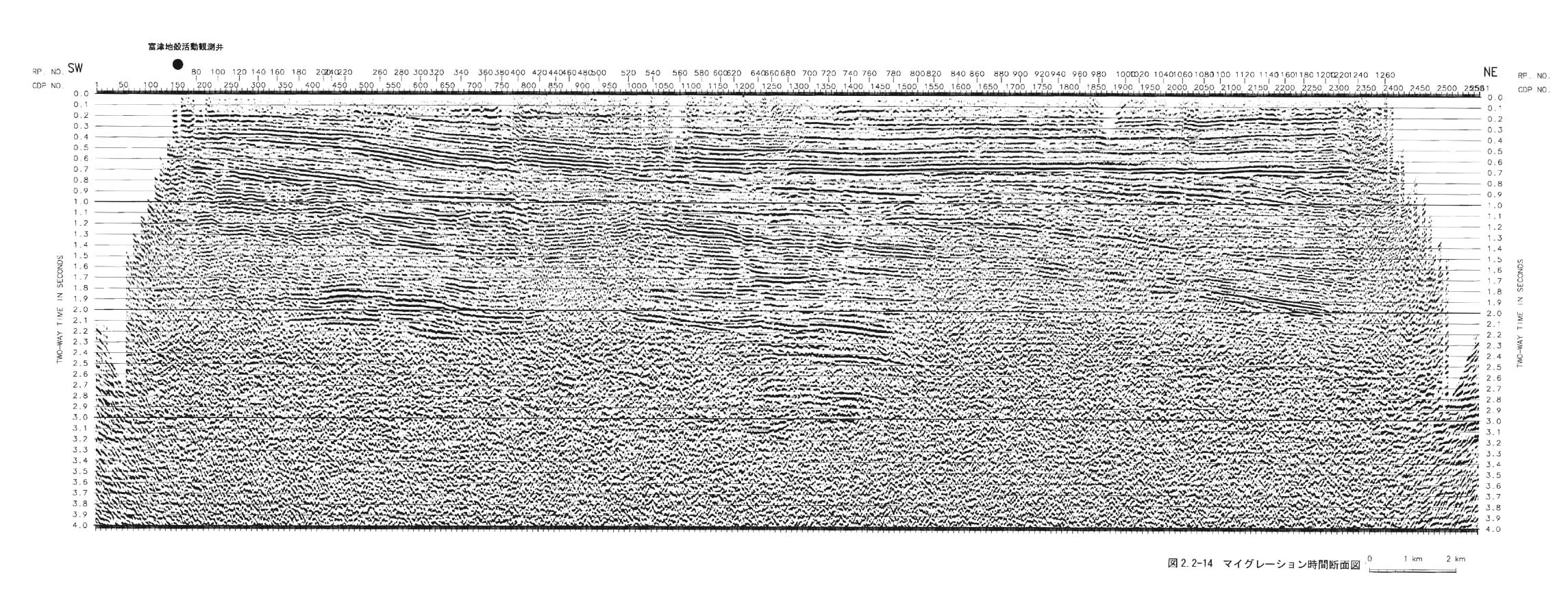

本測線では差分マイグレーション処理を行い、マイグレーション速度は平滑化した重合速度を用いた。マイグレーション時間断面図を図２－２－１４に示した。
