（１１）重合断面図（Ｆｉｎａｌ Ｆｉｌｔｅｒｅｄ Ｓｔａｃｋ）

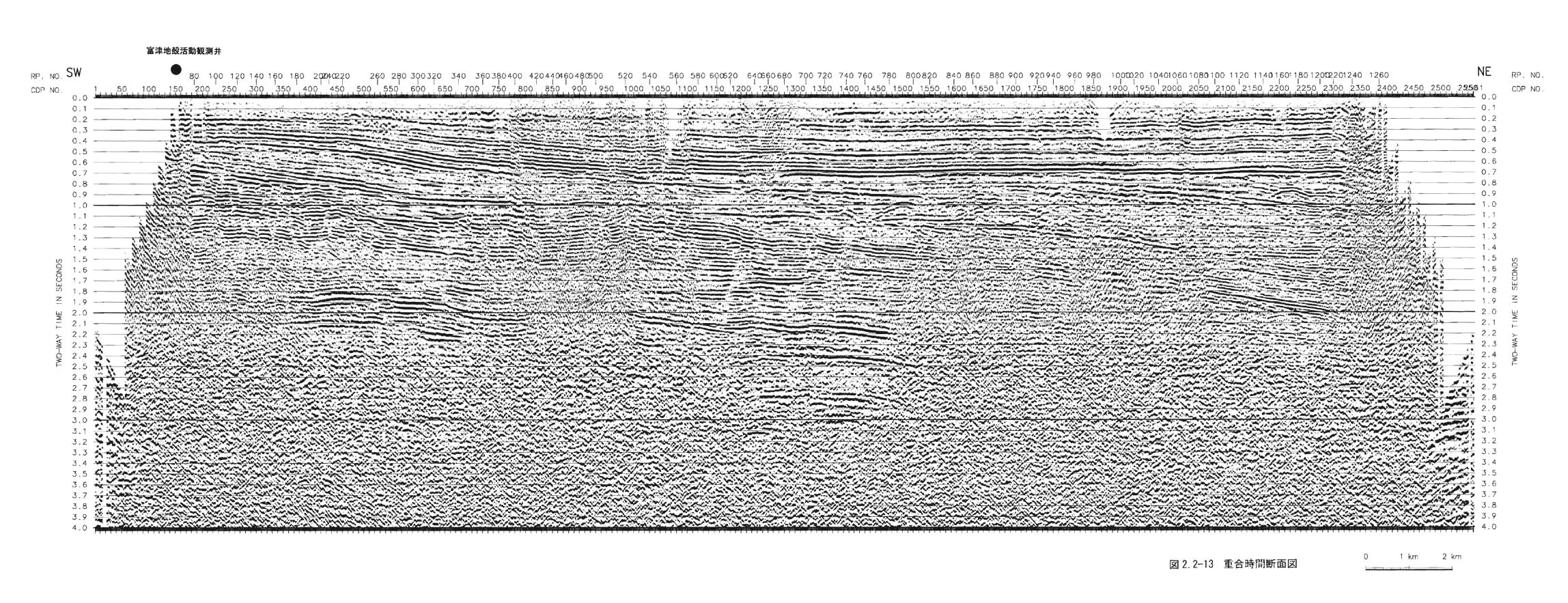

重合後のデータに対して、フィルターテストを行い、以下のフィルターを適用し、最終重合断面とした。重合時間断面図を図２−２−１３に示した。

Ｆ−Ｘ 予測フィルタ

ゲート長 ５０ トレース

オペレータ長 ５ トレース

ウィンド長 １０００ ミリ秒

オーバーラップ ５００ ミリ秒

バンドパスフィルタ

０．０ 〜 １．０ 秒 １２〜４５ Ｈｚ

１．０ 〜 ２．５ 秒 １０〜４０ Ｈｚ

２．５ 〜 ６．０ 秒 １０〜４５ Ｈｚ
