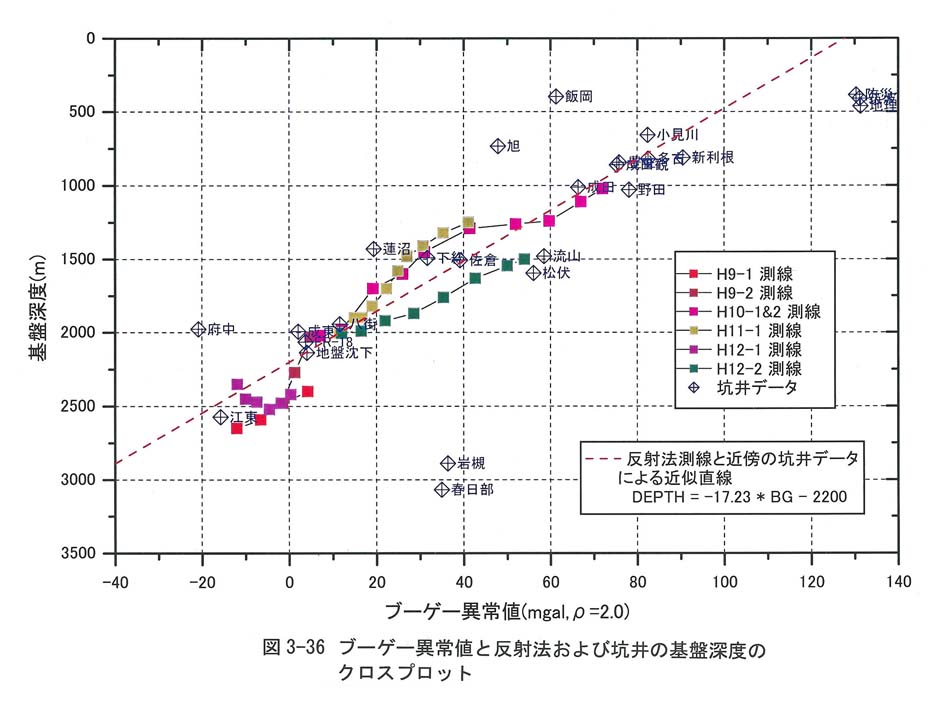

この図では、反射法のデータは約２ｋｍおきに読み取った基盤深度を用いている。
地域をはずれる坑井（たとえは岩槻地殻活動観測井など）は、クロスプロット上でもかなりばらつくため、これらを除外して求めた近似曲線は、
Ｄ ＝ １７．２３ ｘ ＢＧ ＋ ２２０６
と求められた。ここで Ｄ は基盤深度（ｍ）、ＢＧ は密度を２．０ｇｒ／ｃｃ と仮定したときのブーゲー異常値（ｍｇａｌ）である。

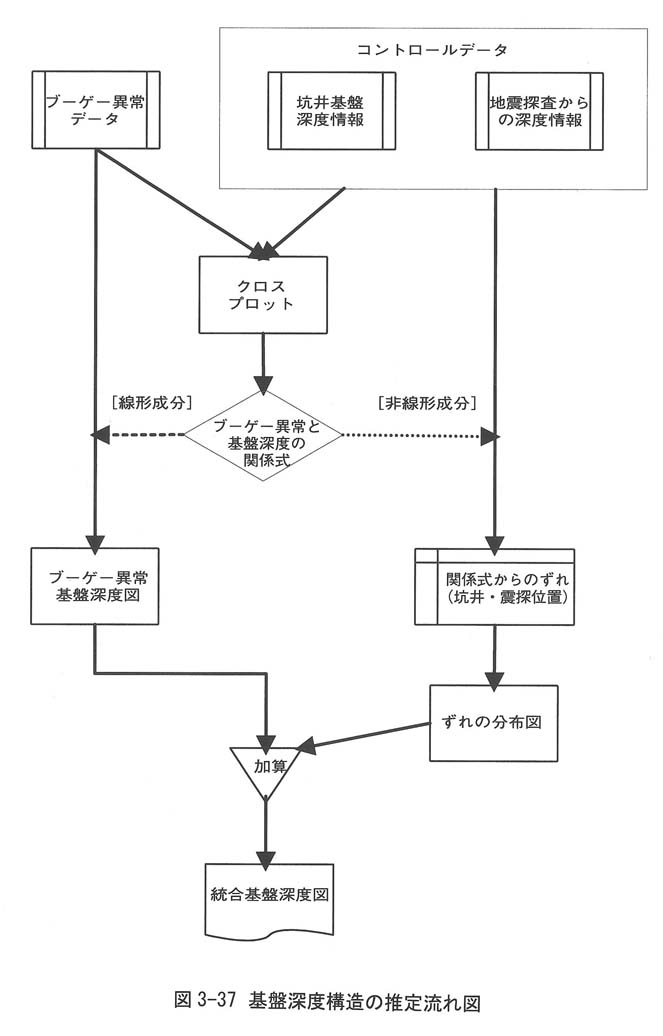

当地域内に限定すれば、ブーゲー異常値と基盤深度に線形に近い関係が見られることから、図３−３７に示す流れにより、基盤深度図を作成した。
基本的な考え方としては、
１）まず坑井データ・地震探査から読み取った基盤深度を正しいものとして扱い、これらをコントロールポイントとした。
２）ブーゲー異常値と基盤深度の関係をチェックし、以下の一次式で近似できるものとした。
Ｄ ＝ １７．２３ ｘ ＢＧ ＋ ２２０６
ここで Ｄ は基盤深度（ｍ）、ＢＧ は密度を２．０ｇｒ／ｃｃ と仮定したときのブーゲー異常値（ｍｇａｌ）である。この関係により、ブーゲー異常値を反射法・坑井データがない部分の他に用いるものとし、この関係で仮の基盤深度図を作成する。この基盤深度図は、坑井や反射法の深度とはずれがある。
３）各コントロールポイントにおいて、読み取った深度（Ｄ０）と２）で近似された深度（Ｄ）の差を求め、その差の平面分布図を作成する。

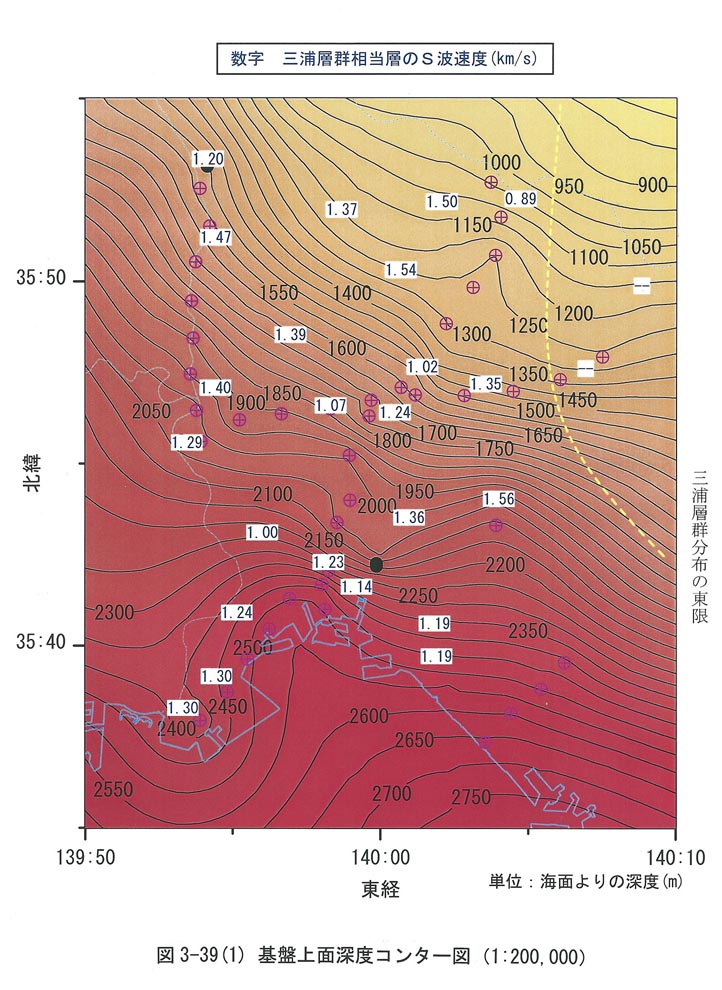

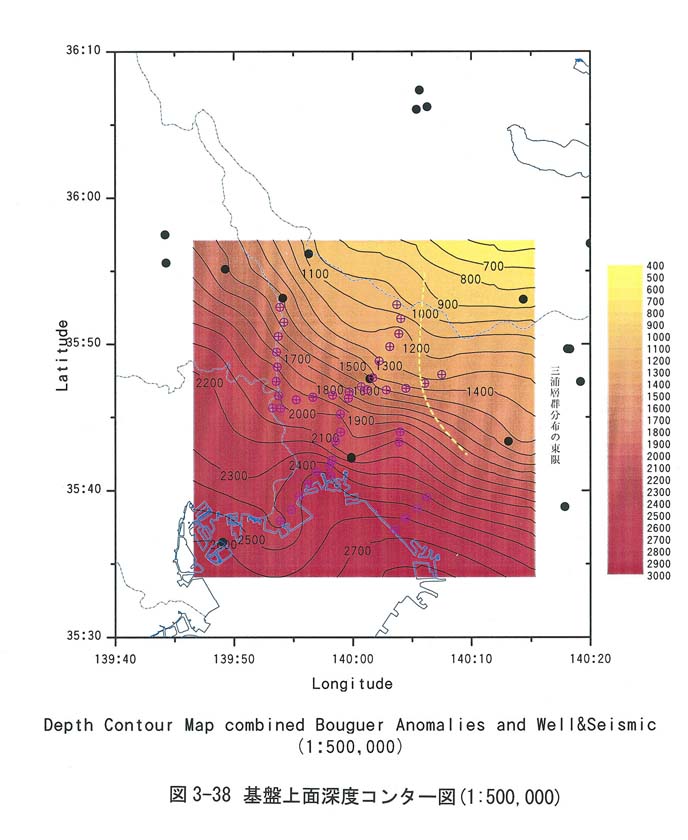

４） ２）の基盤深度図に、３）のずれの分布を加えることにより、各コントロールポイントでは読み取り値にほぼ等しく、かつ、コントロールポイントから離れたところではブーゲー異常値を反映した基盤構造図が得られた。
