（１）屈折波の強調

取得された記録中にはさまざまな速度の反射波および屈折波が見られるが、こららの波を強調するためのテストを行ない、ディップ強調フィルターを適用することにした。このフィルターは、隣り合う数トレースからもっとも強いと思われる傾斜した波を抽出するフィルターであり、これにより記録中に見られる屈折波が強調された。

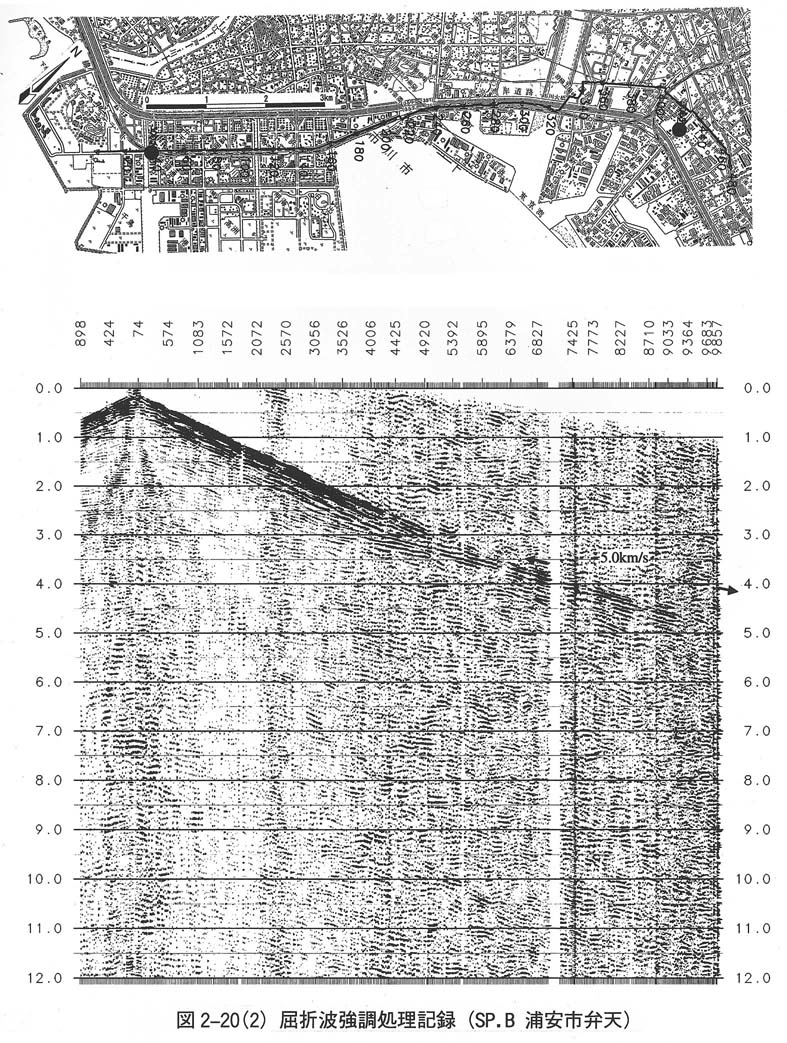

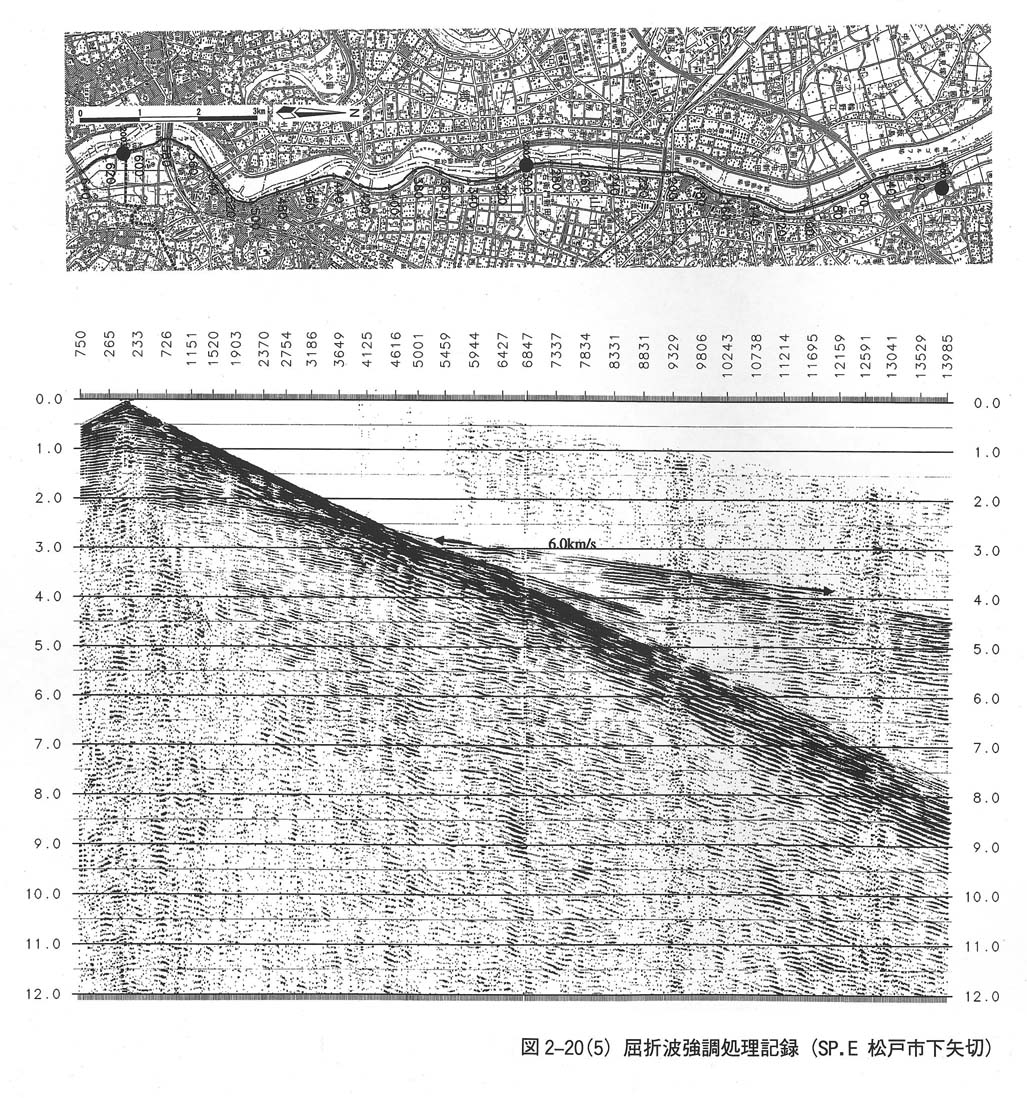

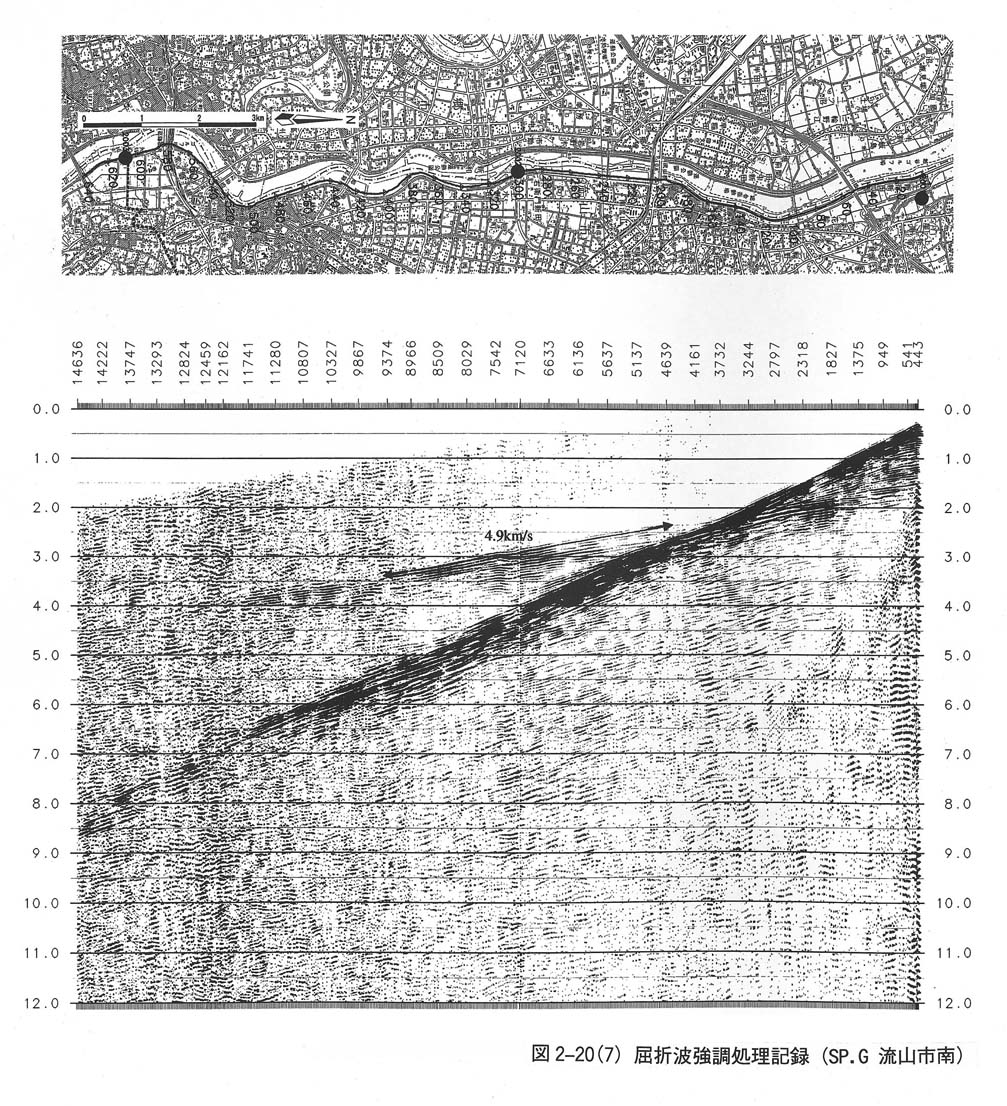

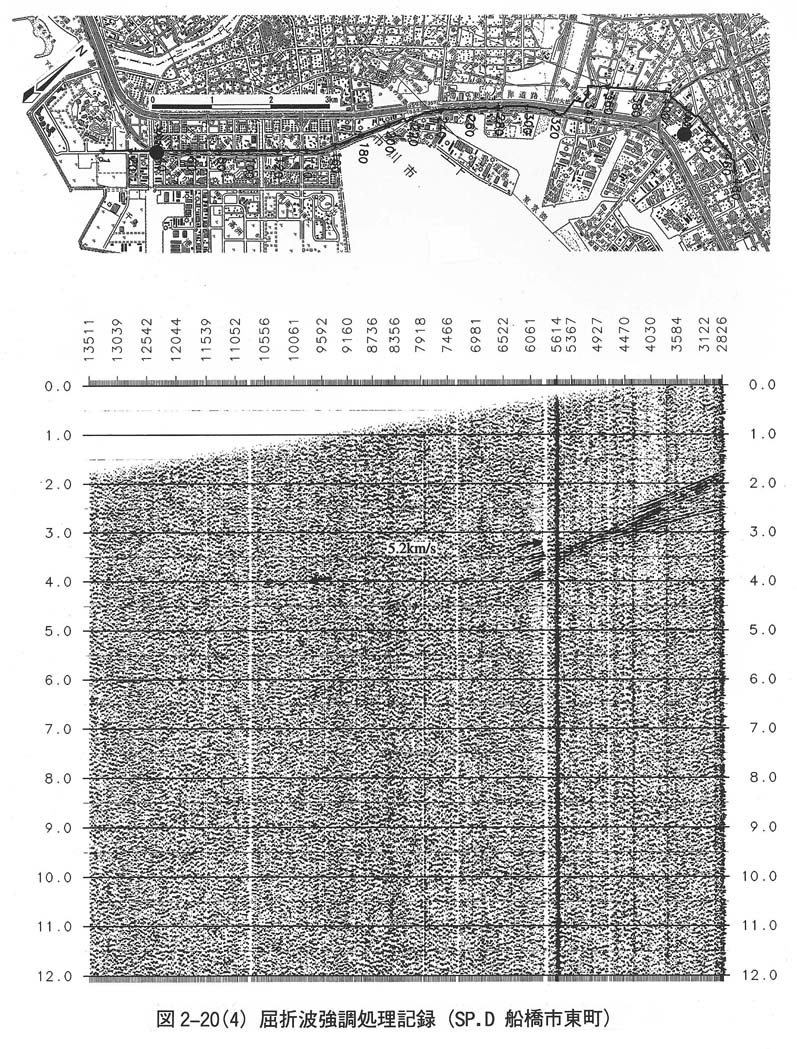

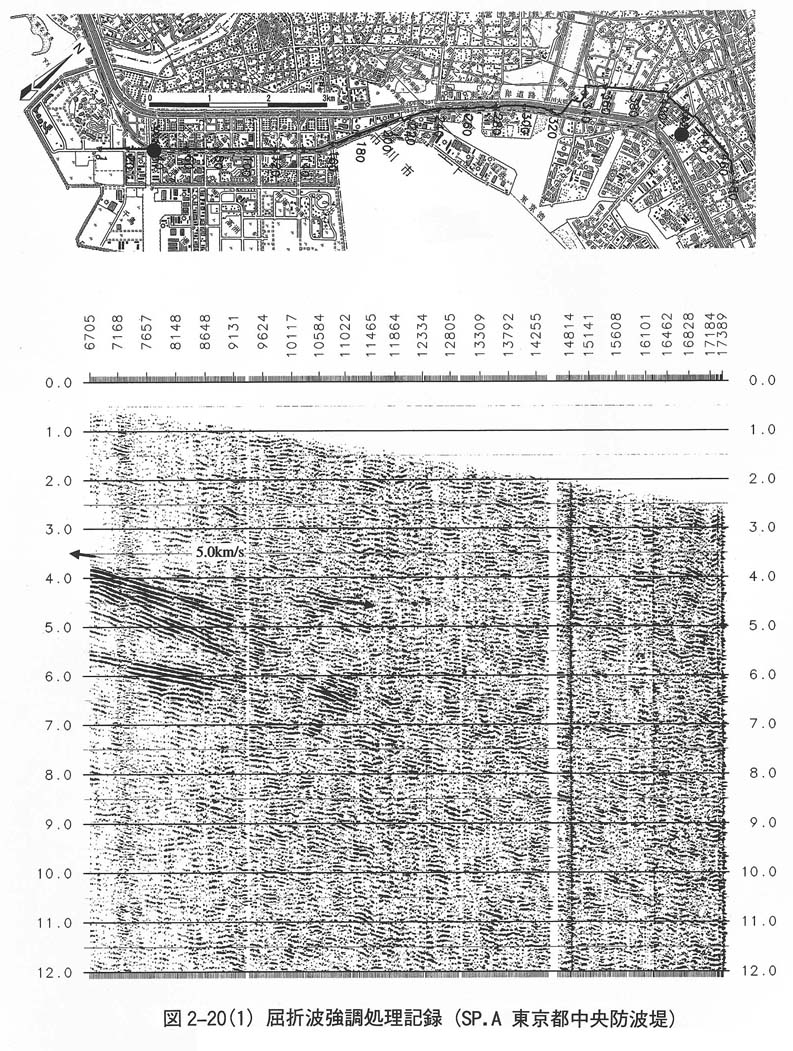

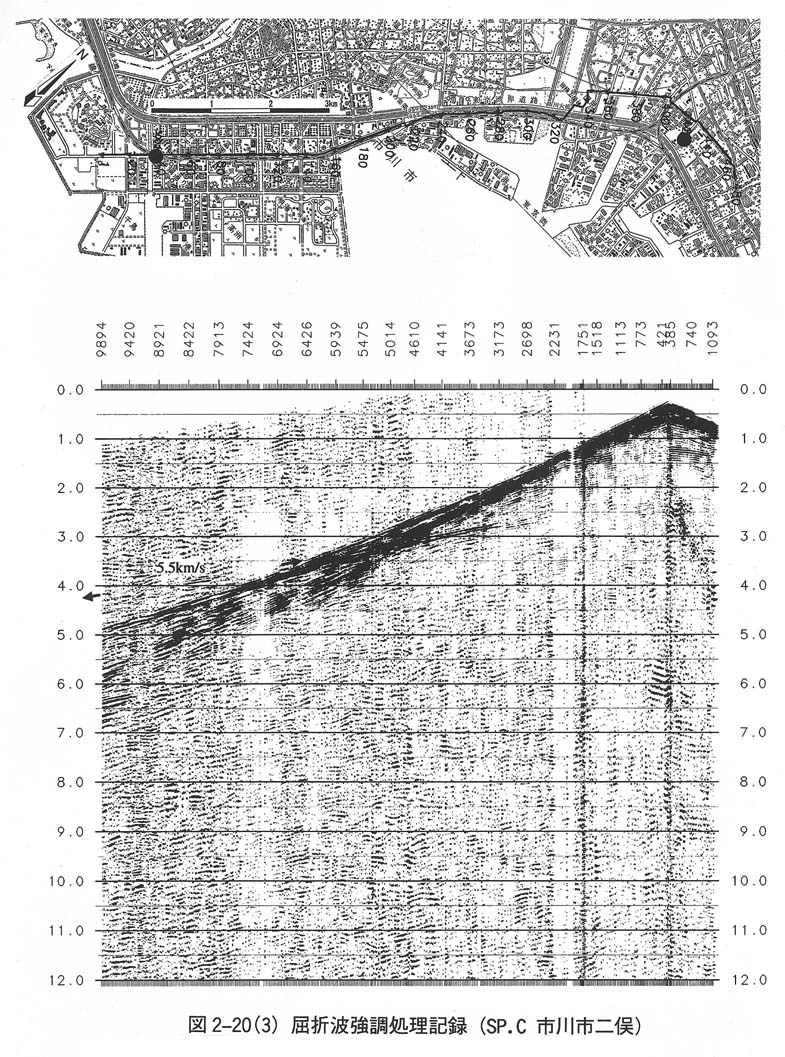

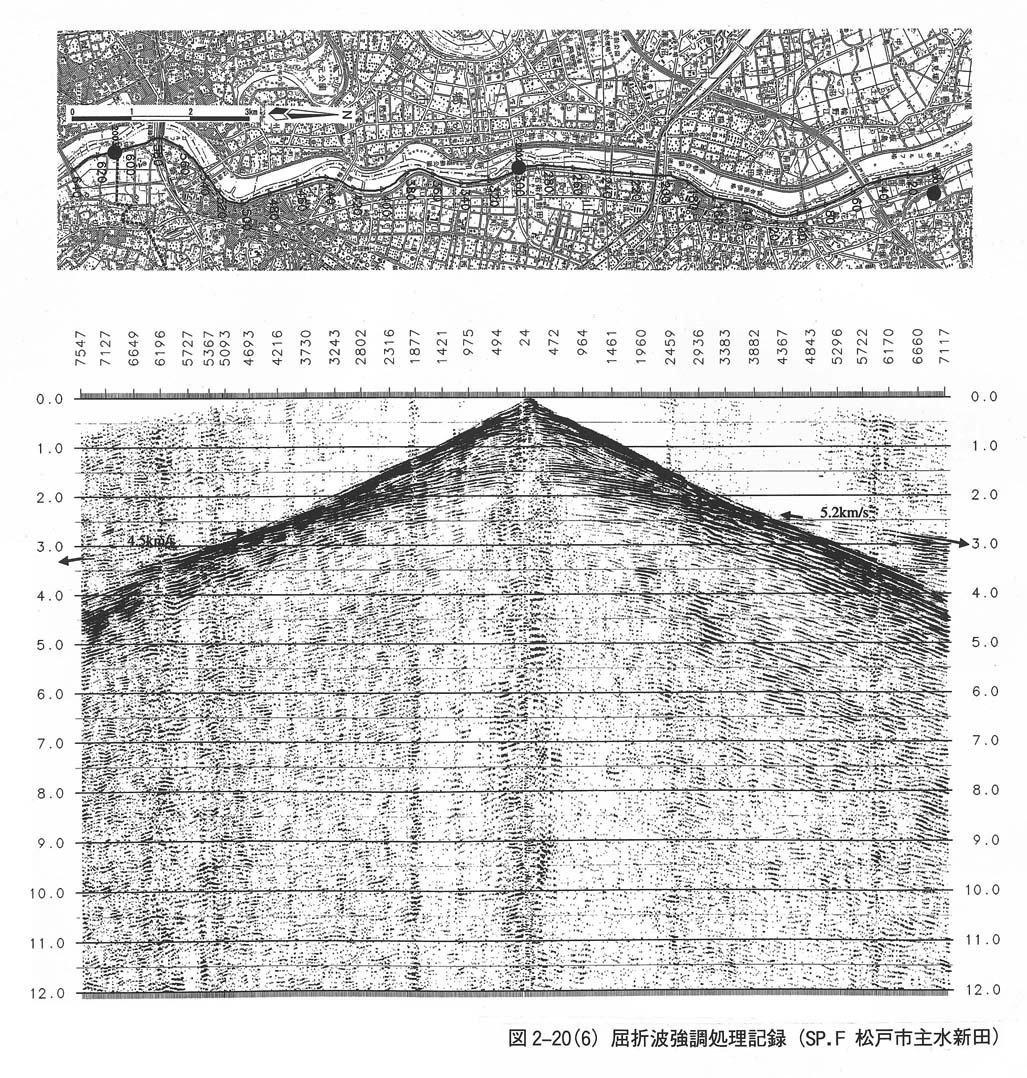

ディップ強調フィルター適用後の屈折波の記録を図２−２０−１，図２−２０−２，図２−２０−３，図２−２０−４，図２−２０−５，図２−２０−６，図２−２０−７に示す。
