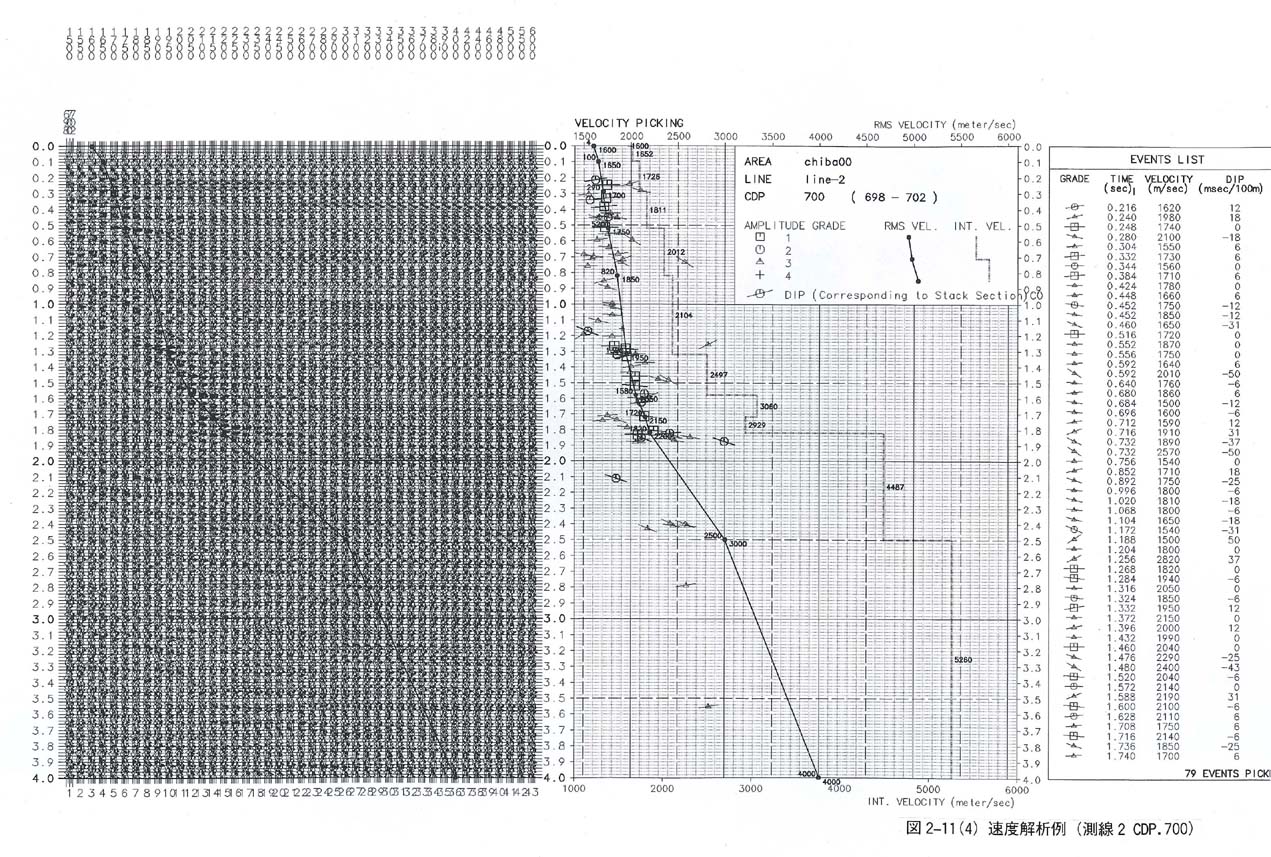

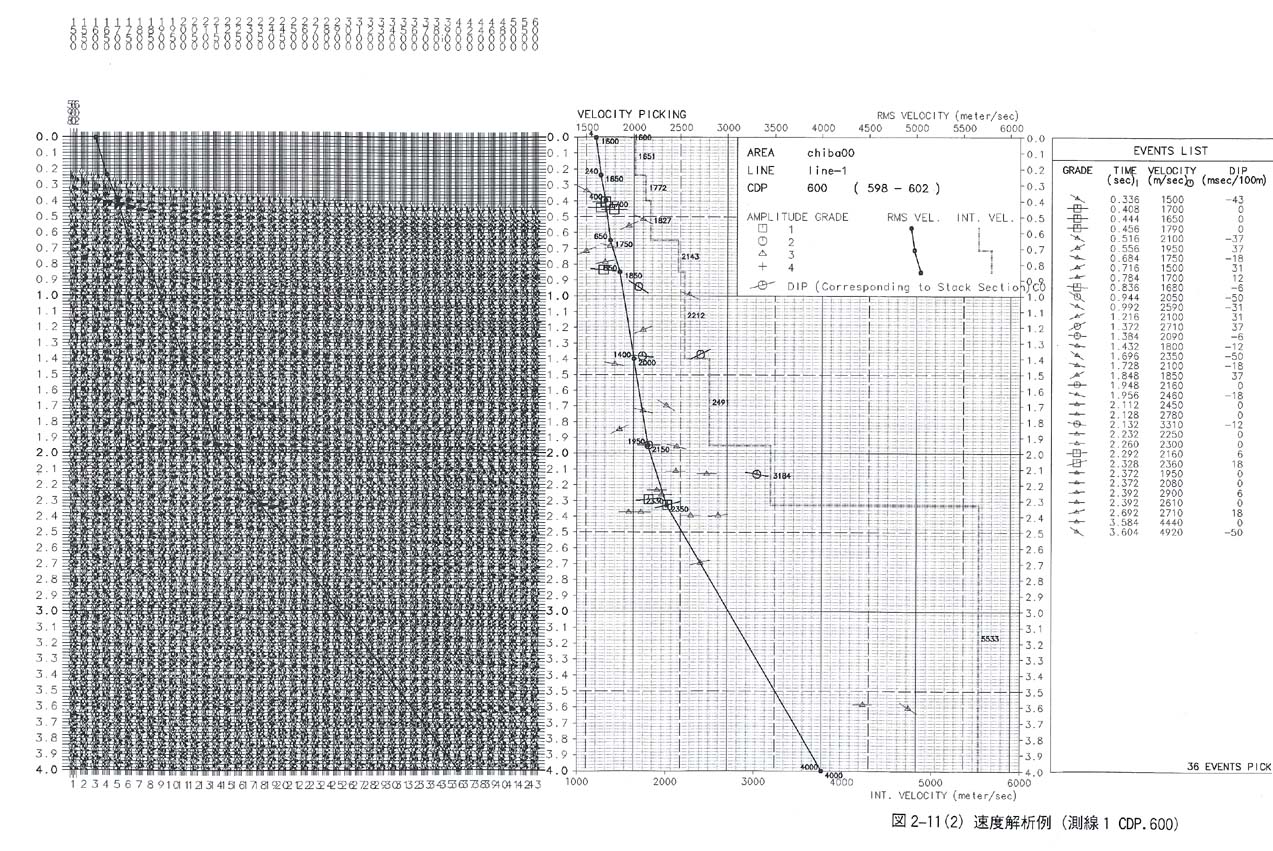

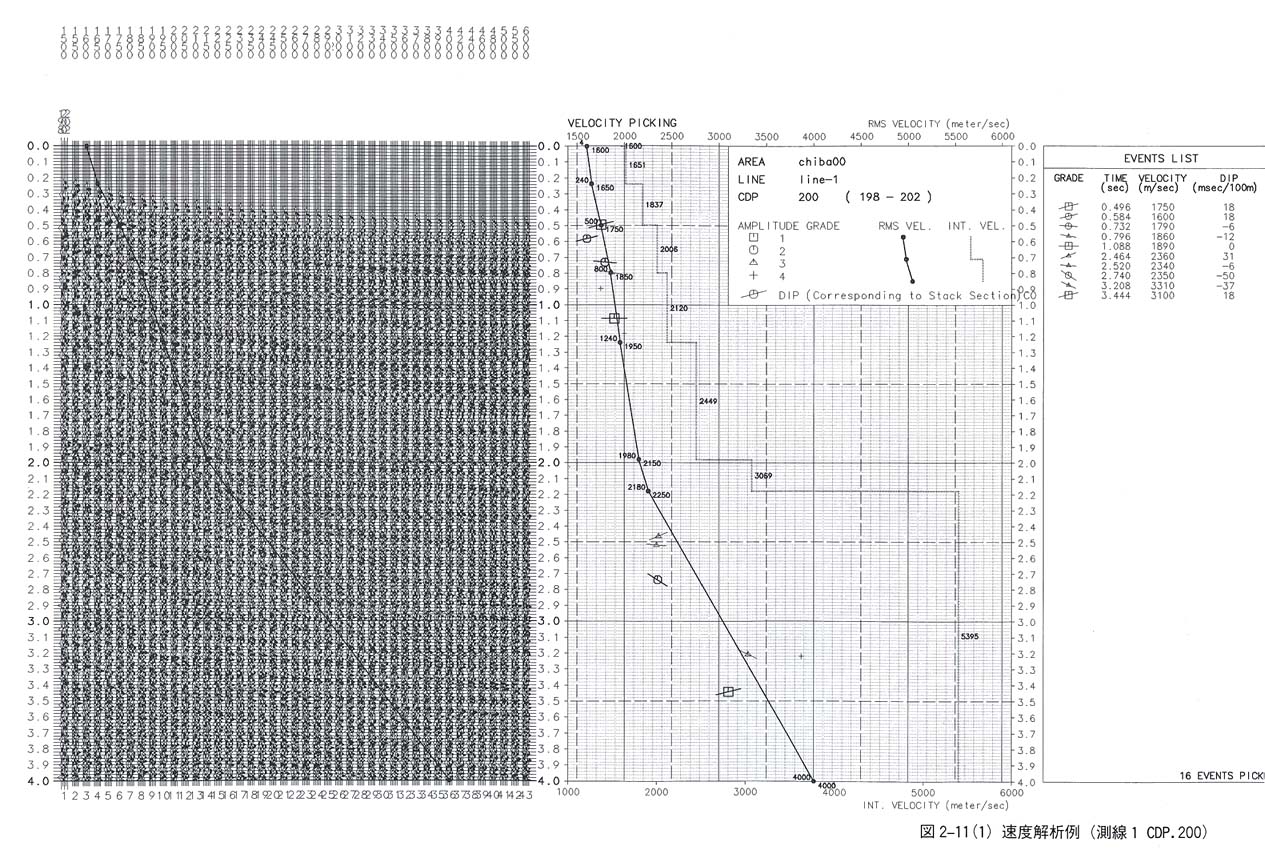

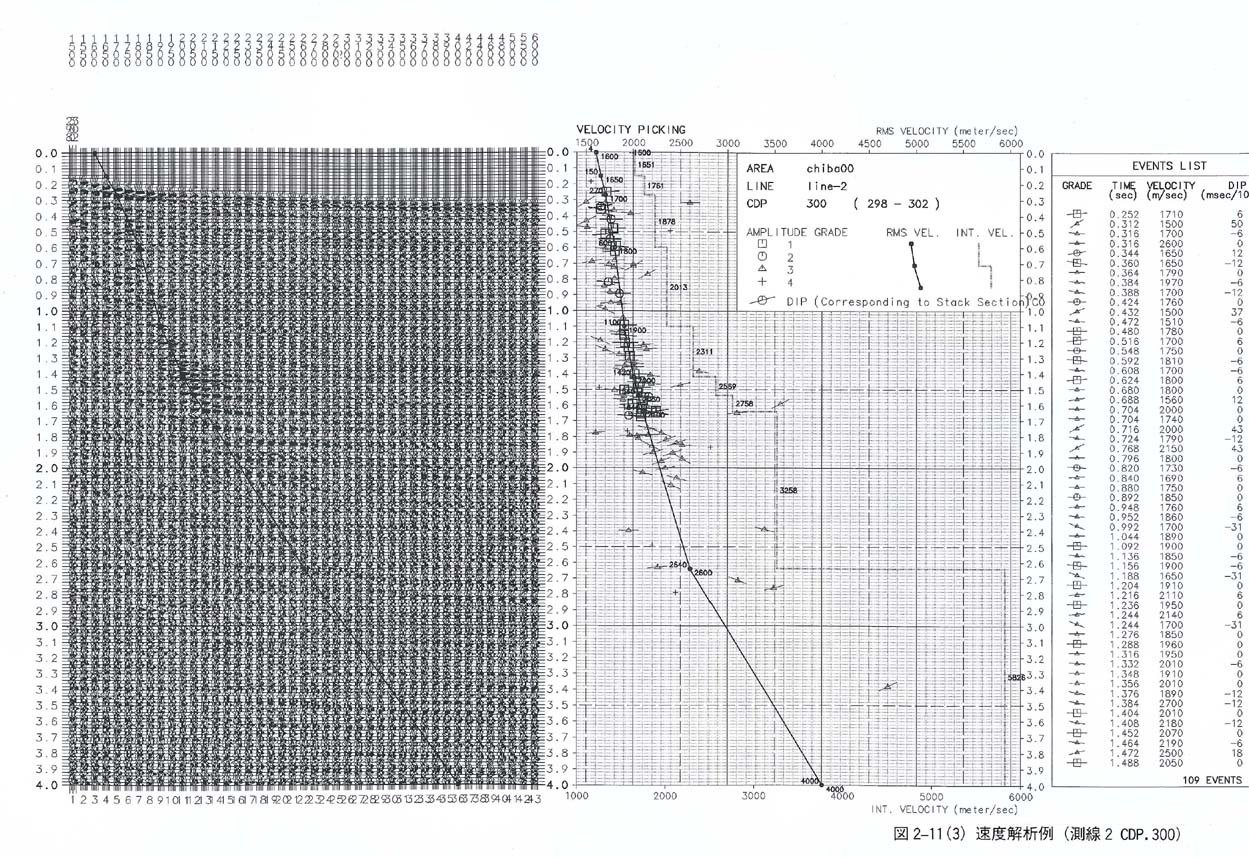

２回目の速度解析の結果例を図２−１１−１，図２−１１−２，図２−１１−３，図２−１１−４に示す。

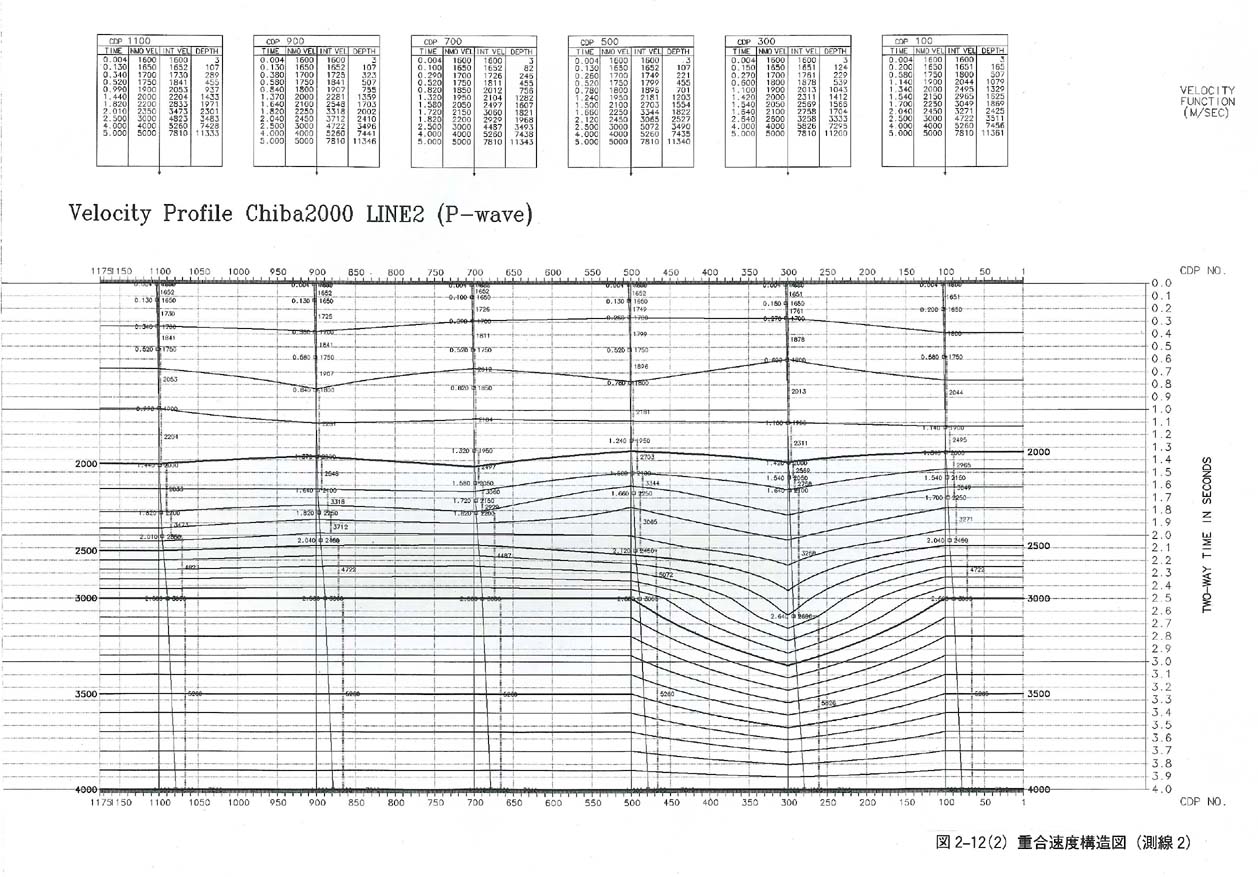

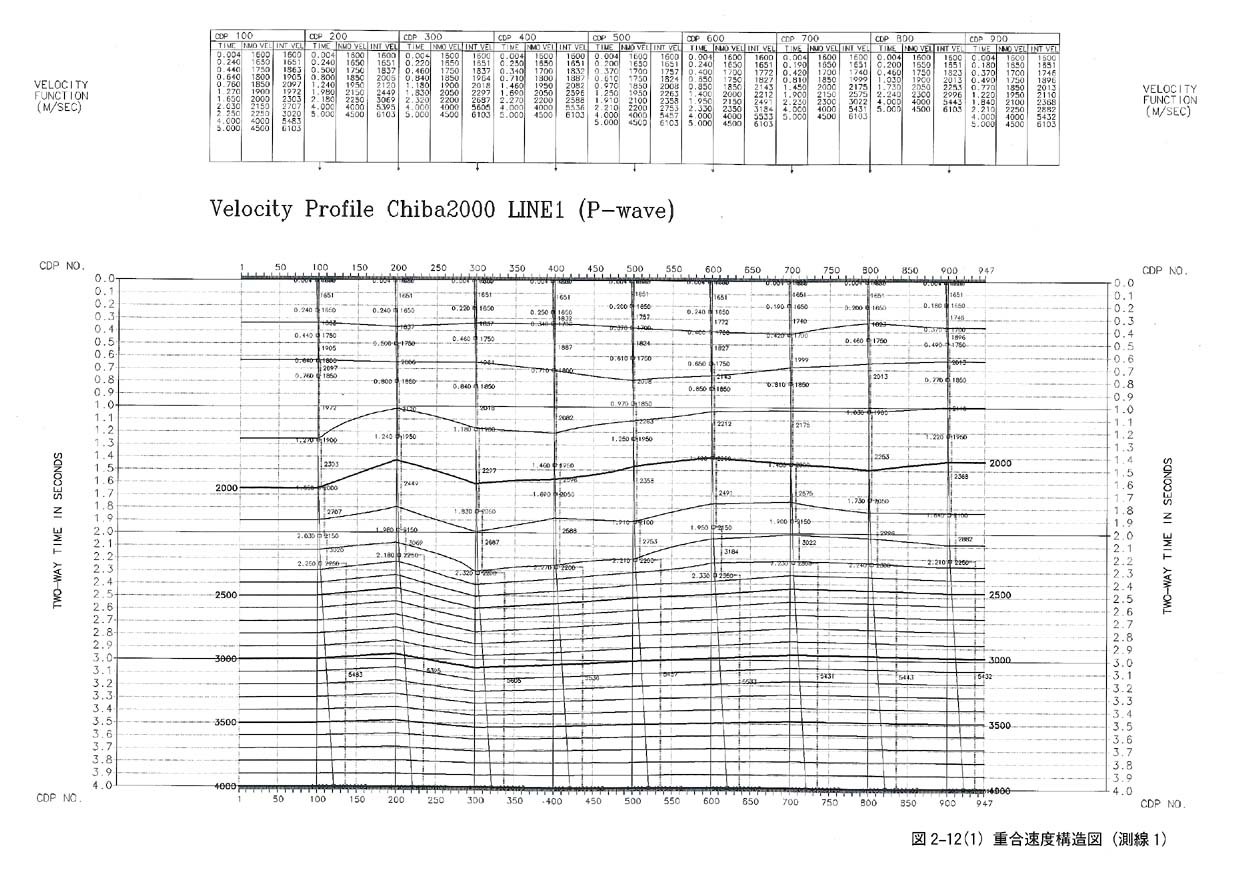

測線１および測線２の重合速度構造図を図２−１２−１，図２−１２−２に示す。

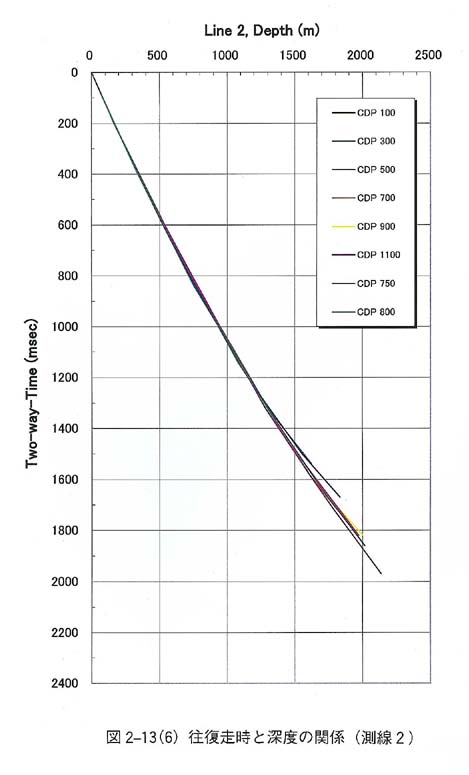

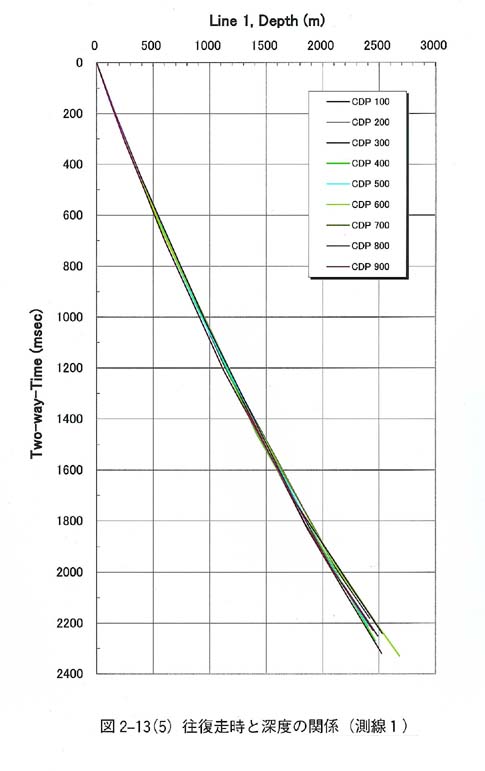

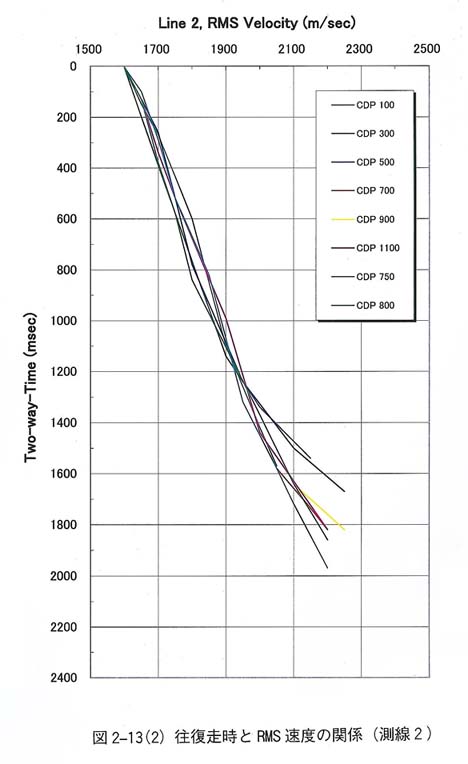

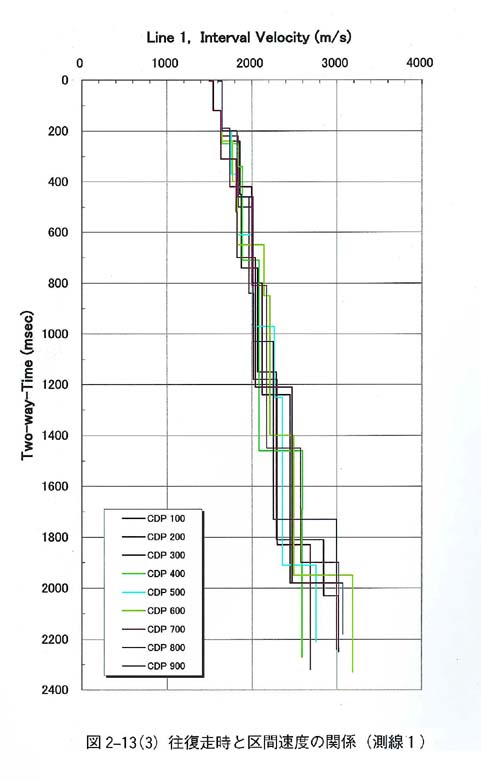

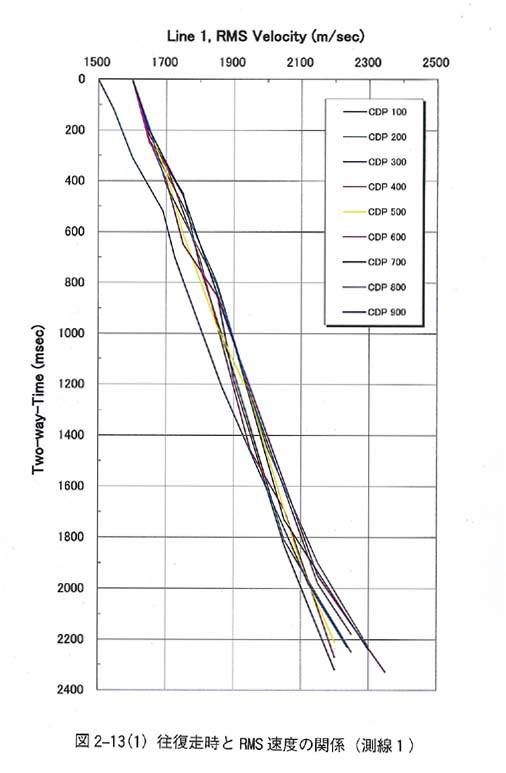

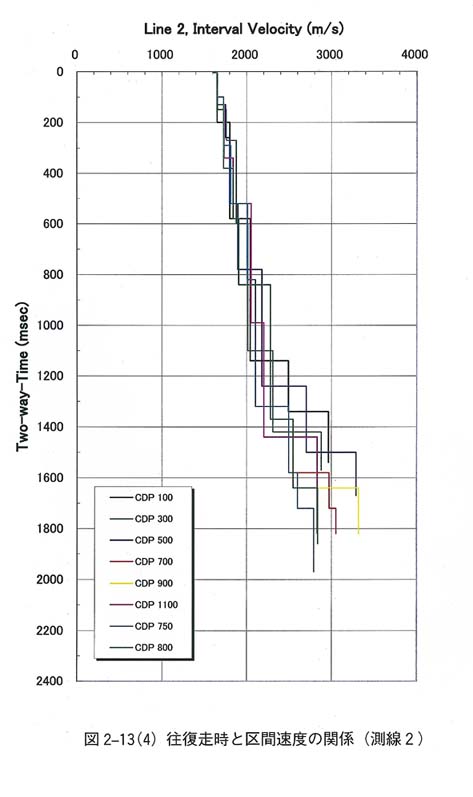

図２−１３−１，図２−１３−２，図２−１３−３，図２−１３−４，図２−１３−５，図２−１３−６は、各ＣＤＰで速度解析で求められた速度から、深度と速度・往復走時との関係を重ね合わせて表示したものである。

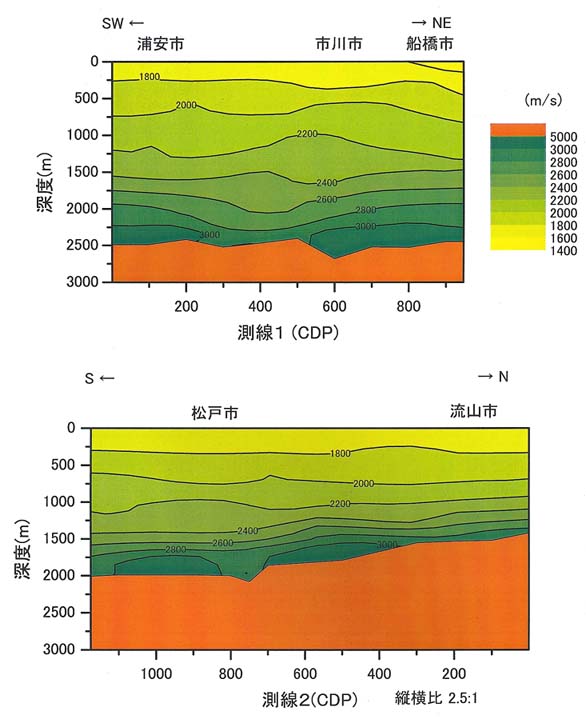

図２−１４は、各ＣＤＰで速度解析で求められた速度に解釈を加えて速度構造図として表現したものである。
