（１０）重合断面図（Ｆｉｎａｌ Ｆｉｌｔｅｒｅｄ Ｓｔａｃｋ）

重合後のデータに対して、フィルターテストを行い、以下のフィルターを適用し、最終重合断面とした。

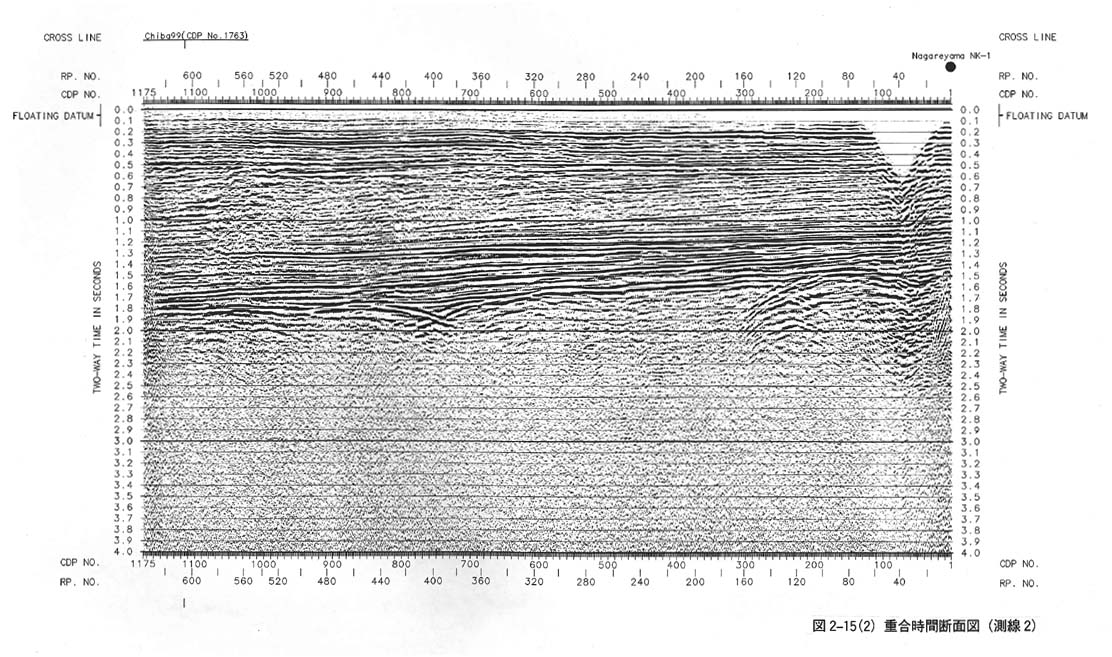

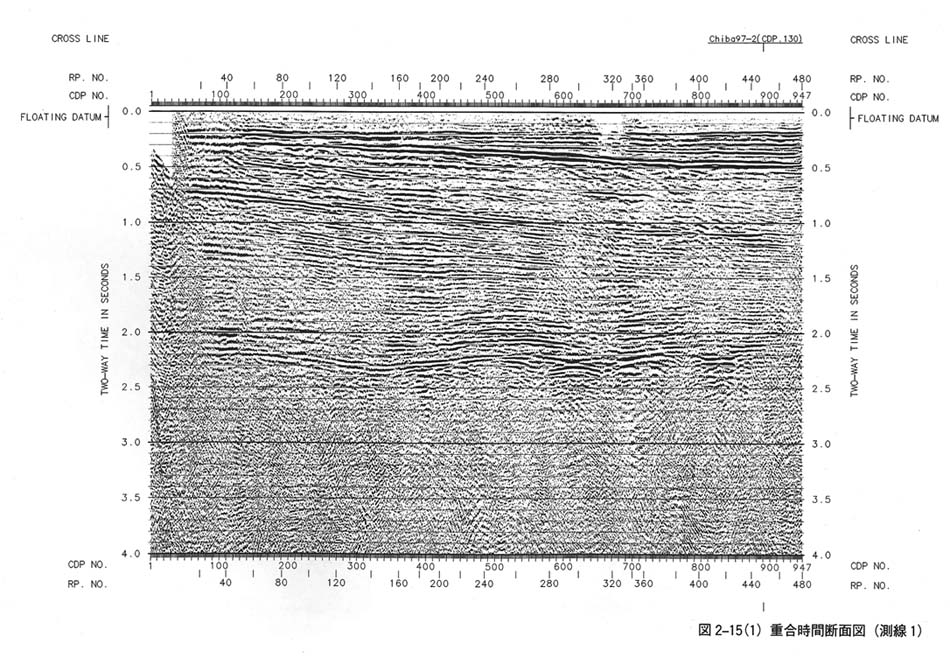

測線１および測線２の最終重合断面図を図２−１５−１，図２−１５−２に示す。

Ｆ−Ｘ 予測フィルタ

ゲート長 　２０ トレース

オペレータ長 ３ トレース

ウィンド長 　　５００ ミリ秒

オーバーラップ 　２５０ ミリ秒

バンドパスフィルター

０．０ 〜 ０．６ 秒 １５〜６５ Ｈｚ

０．６ 〜（２．０）秒 １２〜６０ Ｈｚ

（２．０）〜 ５．０ 秒 １０〜４５ Ｈｚ

※ （２．０）は、記録上で先第三系基盤岩の反射走時の近似値を与えた。
