（２）求められたＳ波速度構造

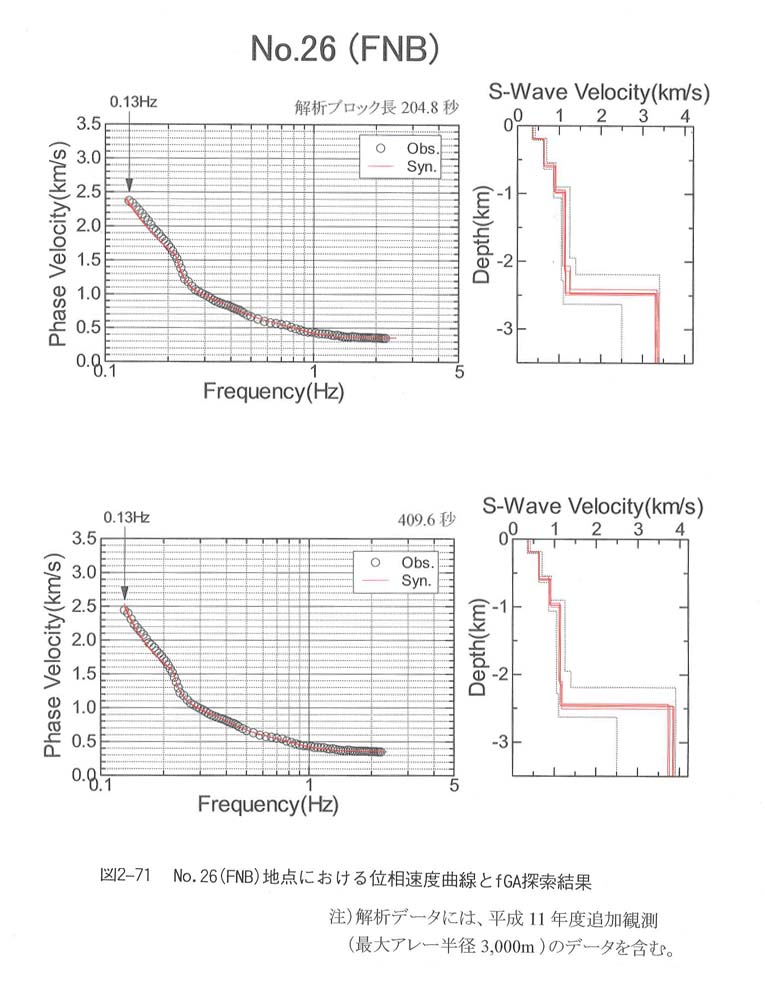

Ｓ波速度の推定にはＳＰＡＣ法で解析した位相速度曲線をもとに、ｆＧＡを用いたインバ−ジョンで探索を実施した。図２−７１にＮｏ．２６（ＦＮＢ）地点における位相速度曲線とｆＧＡ探索結果を示す。図中の上段は２０４．８秒、下段は４０９．６秒である。初期モデルには昨年度のＮｏ．２６（ＦＮＢ）の結果をふまえ、昨年度の解析条件に準拠して、同じ６層モデルで解析を行った。また、ｆＧＡによる探索はこの時点では、試行回数１，０００回の演算を５回行い５つの候補解を求めた。

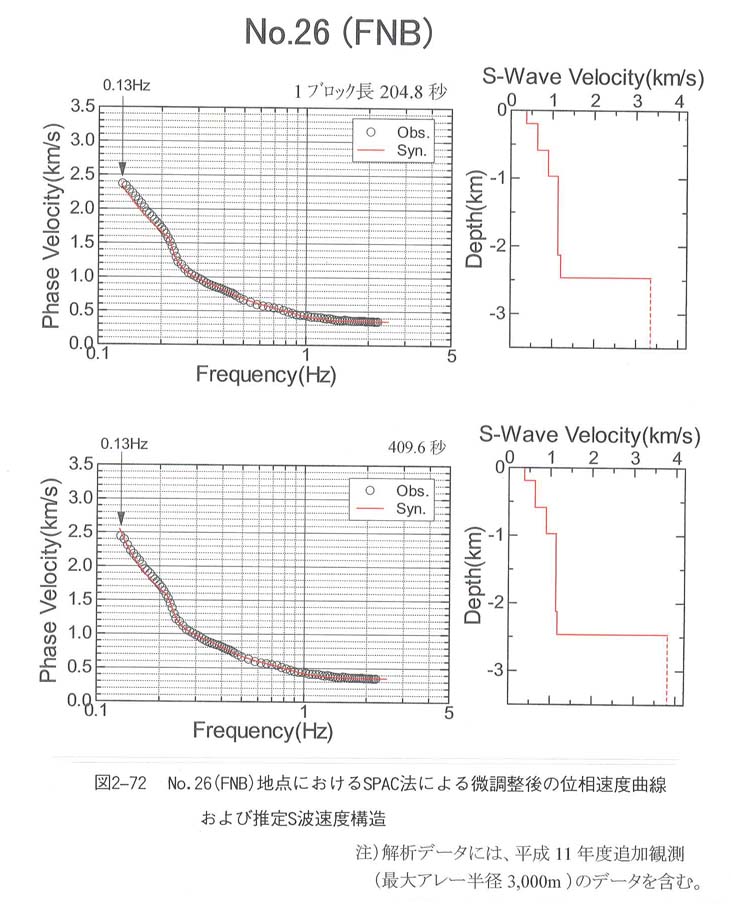

図２−７２にＮｏ．２６（ＦＮＢ）地点におけるＳＰＡＣ法による微調整後の位相速度曲線および推定Ｓ波速度構造（図中上段２０４．８秒、下段４０９．６秒、最大アレー３，０００ｍのデータを含む）を示す。この図から、解析１ブロック長４０９．６秒の時、最下層として深度２，４６０ｍに、Ｓ波速度３．８１ｋｍ／ｓを推定した。ただし、この時点での結果は、最大アレー半径３，０００ｍの分散曲線のデータを含んでおり、アレー半径については別途検討を行う必要があった。

この時点での求められたＳ波速度は、昨年度ＳＰＡＣ法で求めたＳ波速度２．９５ｋｍ／ｓより約１ｋｍ／ｓも大きな値となった。
