三成分受振器であるため、水平成分の方向を揃える必要があり、全ての受振器が測線方向を向くように設置した。

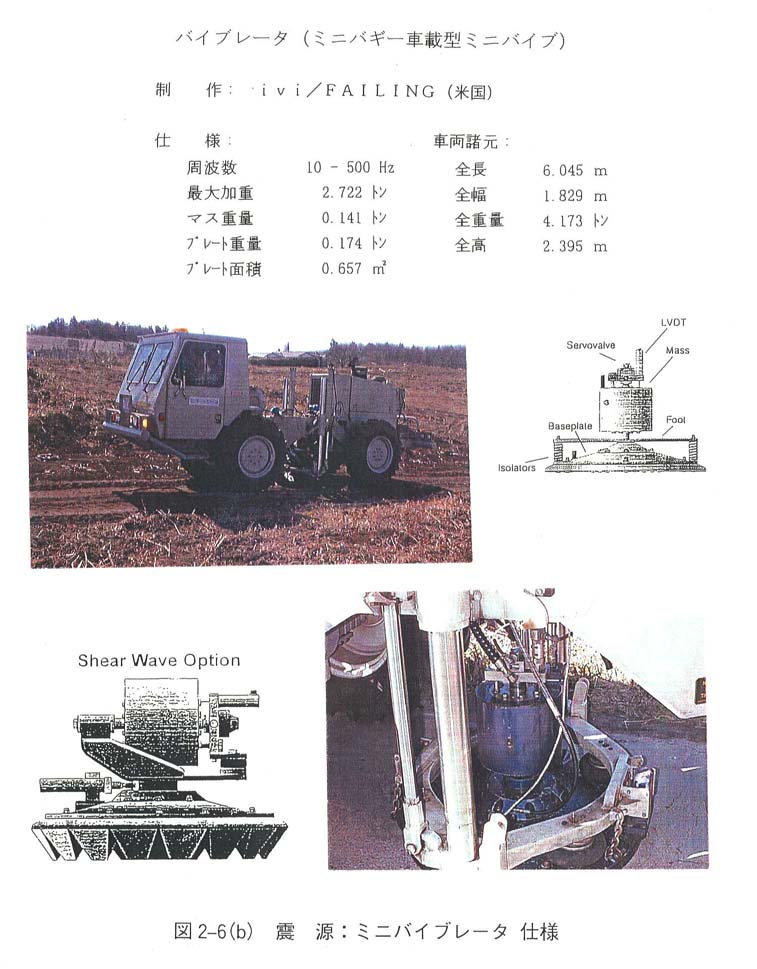

Ｓ波震源としてミニバイブ１台をＳ波モードに設定したものを用いた（図２−６−２ 参照）。ただし、通常のＳ波仕様のベースプレートは路面を痛めるため、Ｐ波仕様の接地面がゴムのベースプレートを用いた。

Ｓ波ミニバイブの発震作業は、大型バイブロサイスの反射法発震の合間に実施した。取得されたデータは、２．２で説明したＰ波反射法地震探査のデータの中に含まれる。

屈折法の発震時には、通常の垂直成分受振器９４８チャネルに加えて、測線両端の三成分受振器でそれぞれ１２個３６チャネルのデータを取得した。
