３層の構造は、堆積層上位の速度およそ１．６ｋｍ／ｓの層、堆積層中の速度およそ２ｋｍ／ｓの層、見かけ速度５〜６ｋｍ／ｓの基盤岩の３つである。

４層の構造を仮定した場合は、これに加えて、堆積層第２層と基盤岩の間にみかけ速度３ｋｍ／ｓの層を仮定した。これは、昨年度の屈折法の解析で、基盤岩直上２．８ｋｍ／ｓの薄層として考えた層である。

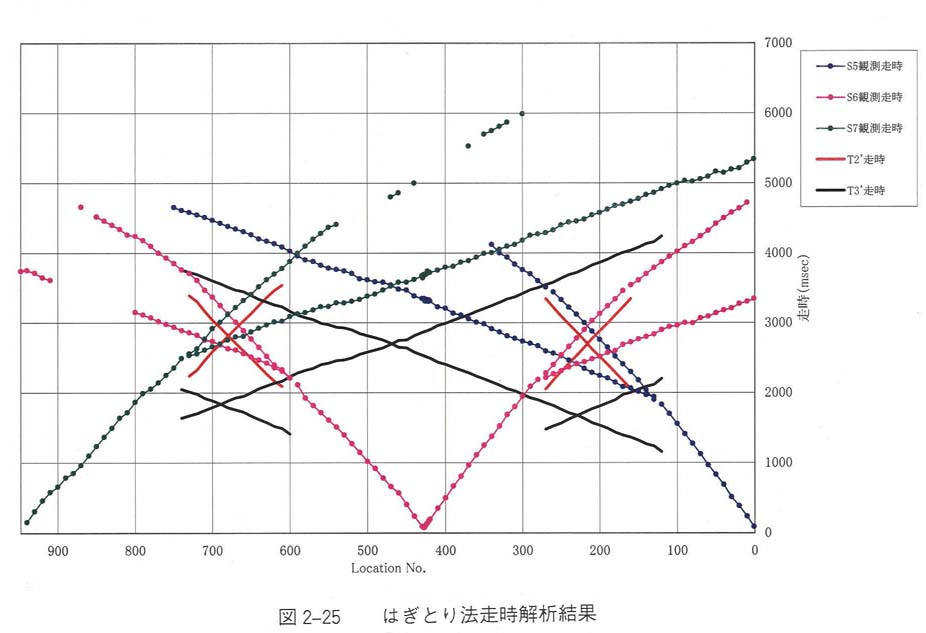

図２−２５ に走時曲線の解析結果を示す。

第１層の速度は、それぞれの屈折波の傾斜から１．６ｋｍ／ｓと求めた。

第２層の屈折波の走時曲線が交差して読み取れる範囲は、Ｓ５とＳ６の中間、Ｓ６とＳ７の中間の一部分にしかなかった。第２層の速度は２．２ｋｍ／ｓと求め、交差範囲での第１層と第２層の境界は解析により求められた。二つの交差部分の間、および交差部分から測線の端までの部分は、反射法地震探査の結果からほぼ水平と推定されるので、直線で内外挿を行なった。

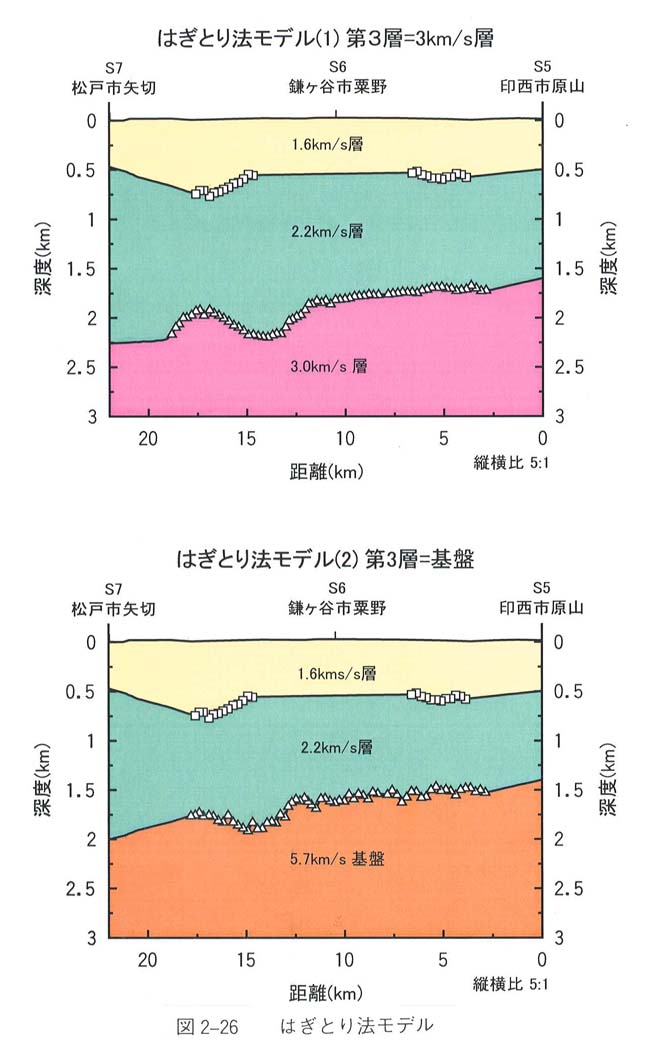

第３層を基盤岩とした場合に走時曲線は、測線中央部分の広い範囲で交差しており、基盤岩速度を５．７ｋｍ／ｓと求め、第２層と基盤岩の境界の構造は図２−２６ の上図のように求められた。

第３層を３ｋｍ／ｓ層とした場合、第２層と第３層の境界は図２−２６ の下図のようになり、これは３層モデルで求めた基盤岩の構造よりも全体が深くなってしまう。これに対して第４層（基盤岩）の構造を求めると深度が逆転してしまい、正常な結果を得ることができなかった。

誤差も含んでいることが考えられるが、少なくともこの３ｋｍ／ｓの屈折波は、堆積中のみを伝わってきた屈折波として説明することは困難である。
