（２）屈折波静補正（Ｒｅｆｒａｃｔｉｏｎ Ｓｔａｔｉｃｓ）

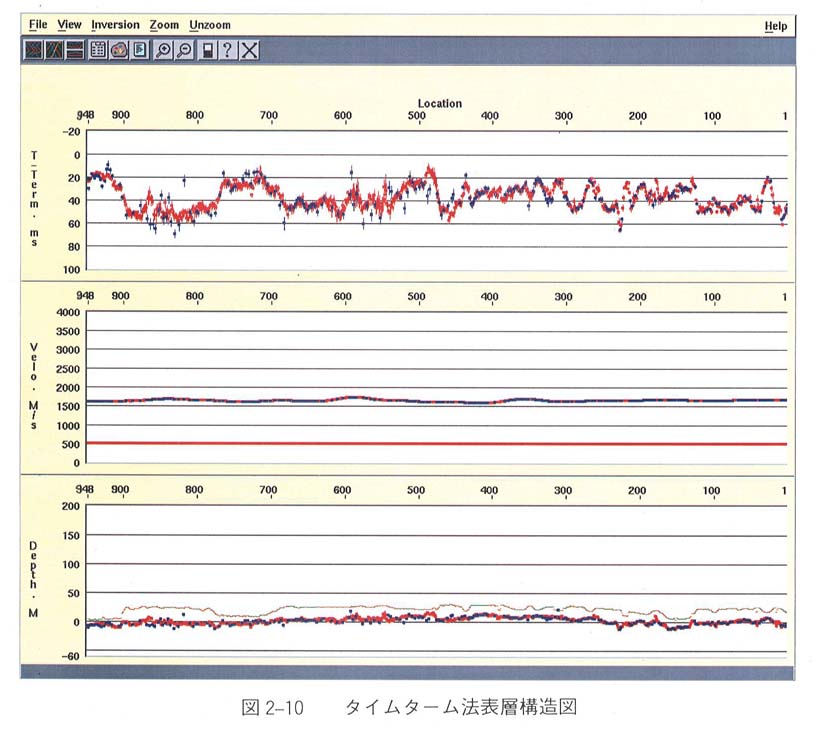

全ての現場原記録から初動走時を読みとり、その値から発震点・受振点・表層基底層速度を未知数とするインバージョン（改良タイムターム法）を行い、表層の構造を求めた。この結果を 図２−１０ に示した。図の上段はタイムターム値と呼ばれる値を示し、中段は得られた表層と基底層の速度、下段は得られた表層構造であり、青が発震点、赤が受振点の値を示す。横軸は重合測線のＣＤＰ番号である。表層第一層の速度（Ｖ１）はタイムターム法でからは求めることができず、現場記録の初動を参照して推定する。
表層基底層の速度（Ｖ２）はタイムターム法により比較的正確に求まる。
最終的な Ｖ１ と Ｖ２ の値は下記のとおりである。
Ｖ１ Ｖ２ 第一層の厚さ
５００ｍ／ｓ １５７０−１６７０ｍ／ｓ ５−３０ｍ
この結果は、表層第一層の厚さの変化および標高変化に対する走時変化の補正（屈折波静補正）のデータとして用いた。
