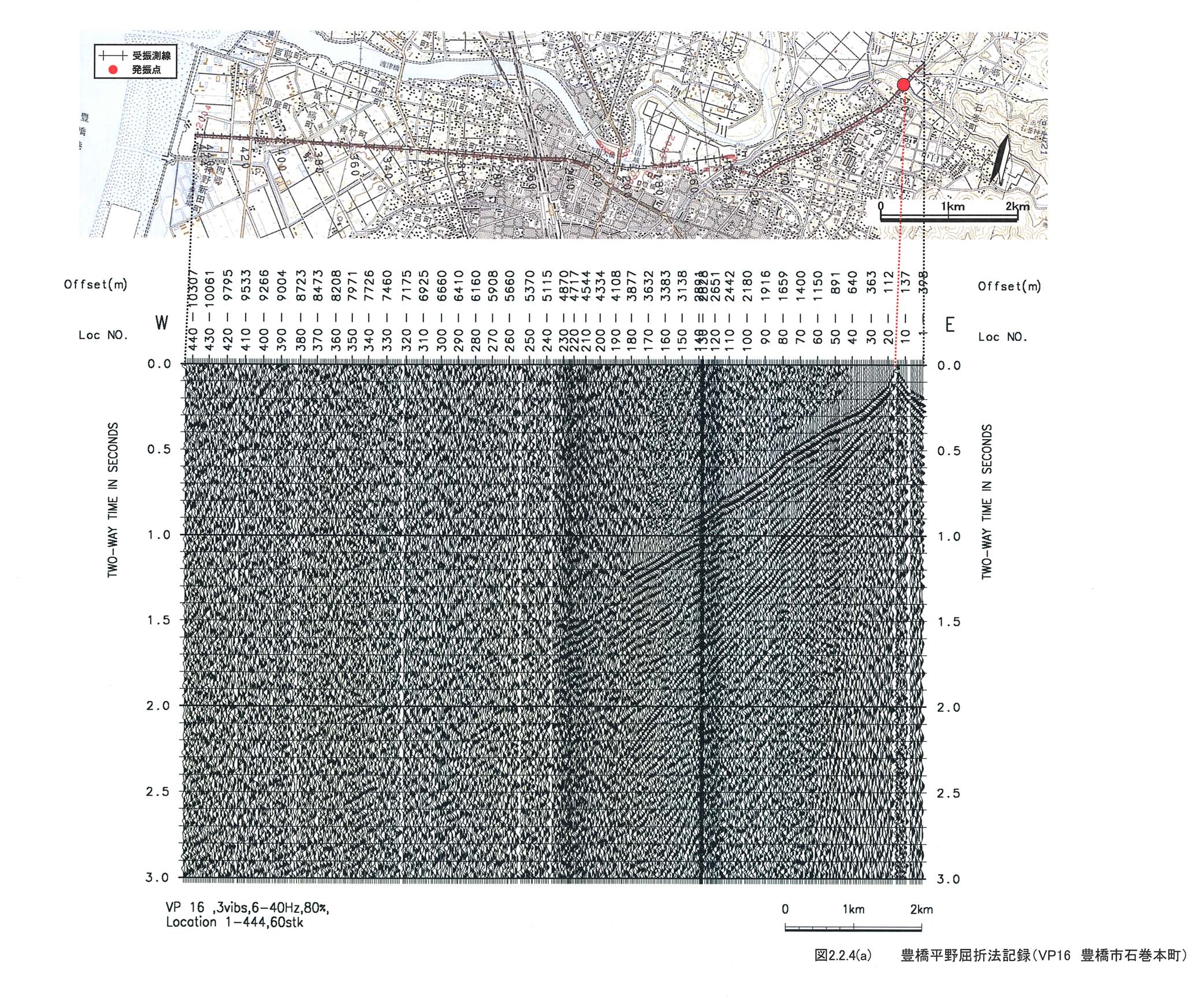

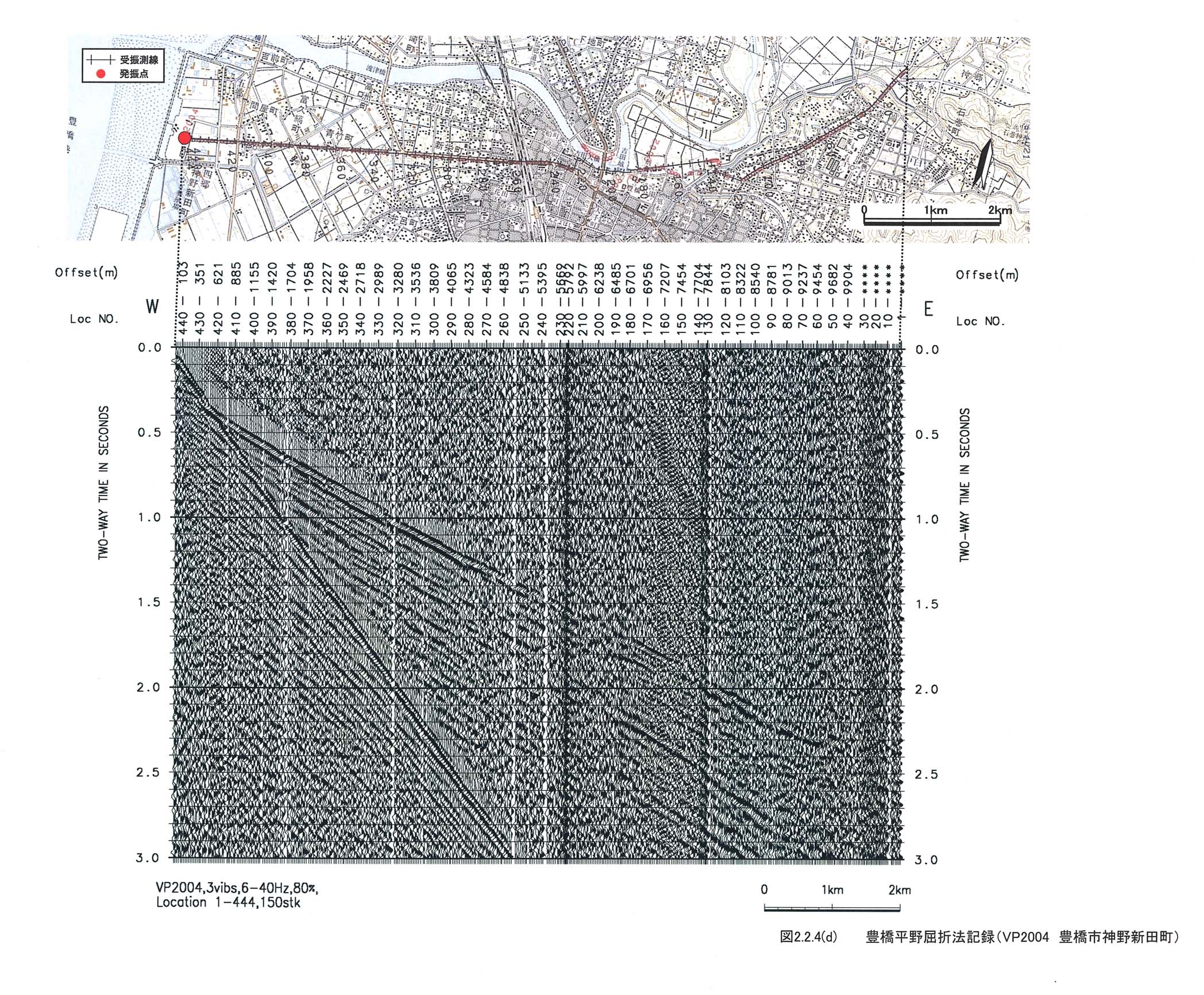

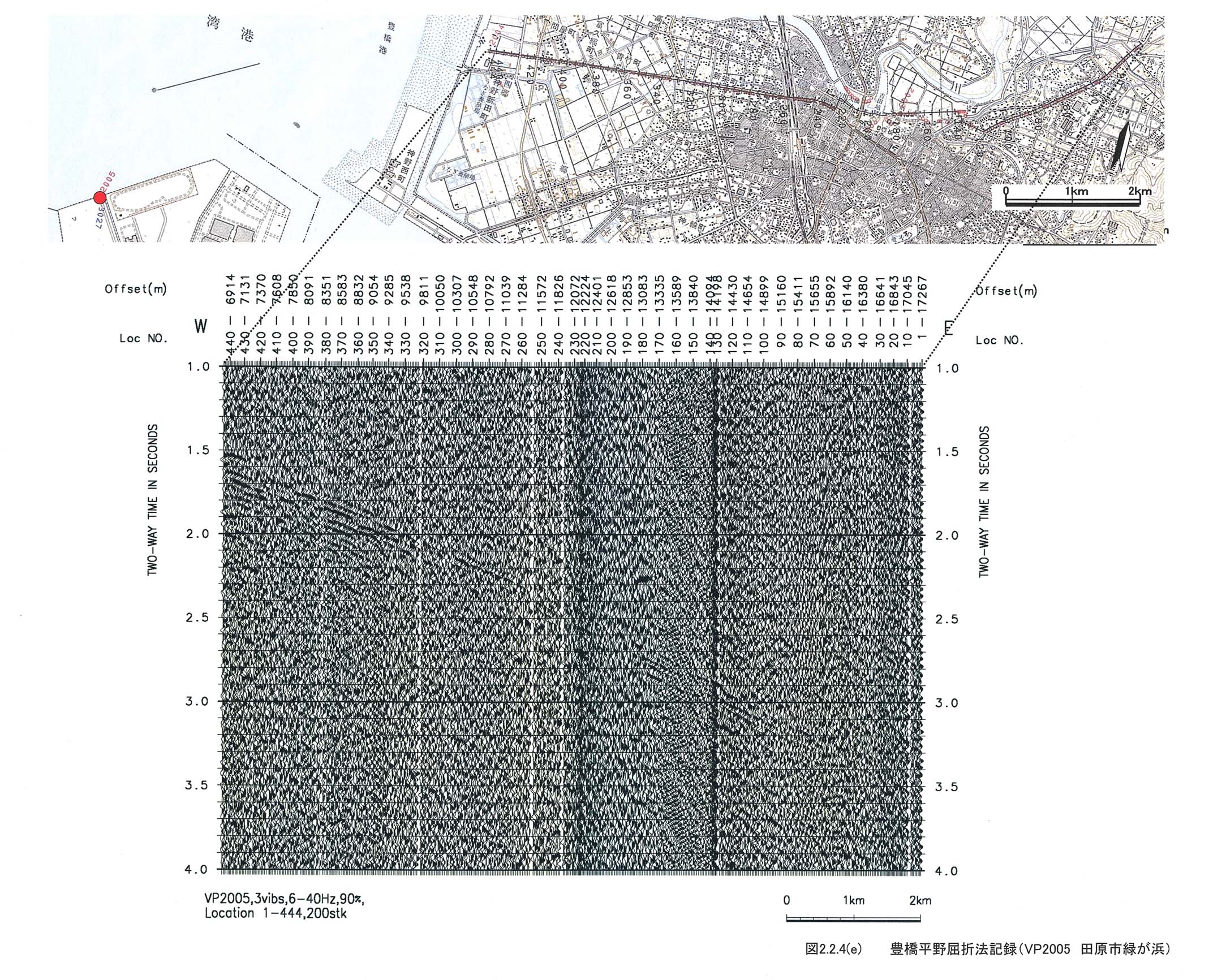

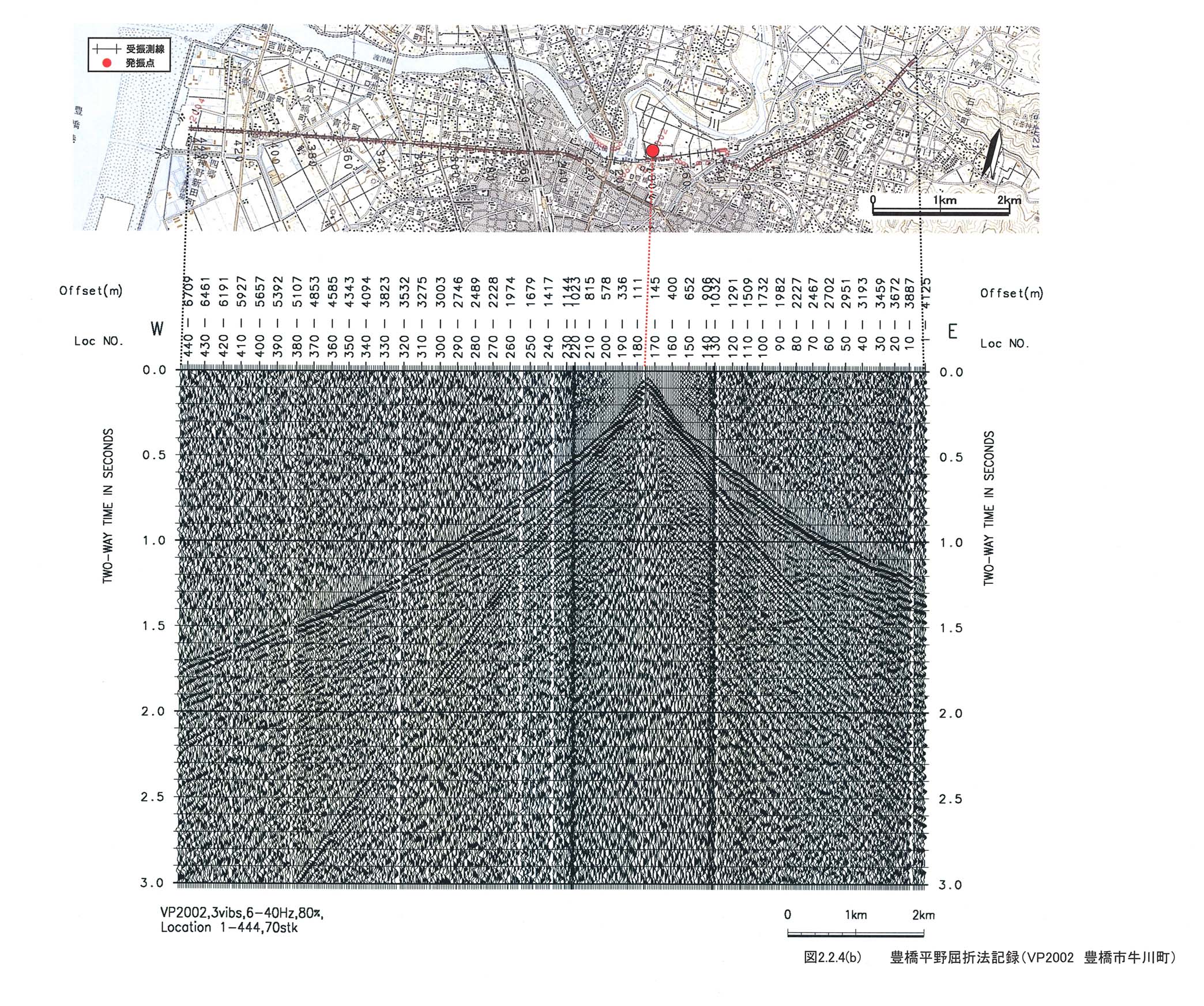

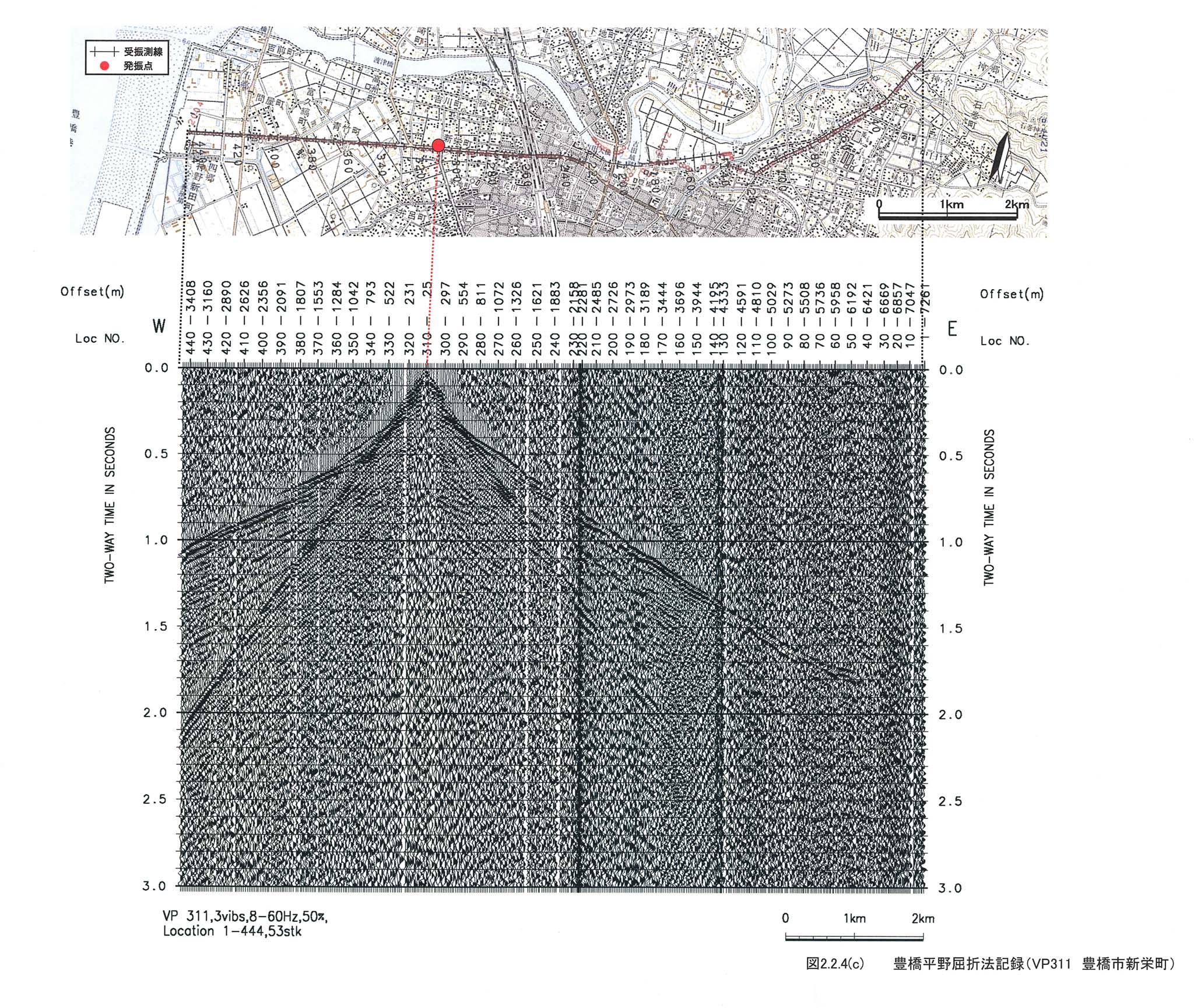

取得された記録を図２−２−４−１、図２−２−４−２、図２−２−４−３、図２−２−４−４、図２−２−４−５に示す。これは、原記録に対して、ウインドウ長５００ｍｓのＡＧＣを施したものである。

屈折法データ取得作業の結果、次の成果物が得られた。

�@現場磁気テープ（３４９０Ｅ Ｃａｒｔｒｉｄｇｅ Ｔａｐｅ．， ＳＥＧＹフォーマット） 　２巻

�A同上データシート（Ｏｂｓｅｒｖｅｒｓ Ｒｅｐｏｒｔ） １式

�B現場モニター記録 １式

�C発振点座標／標高値 １式

現場磁気テープはＰ波反射法で得られたテープと同じである。また、受振器の座標・標高についての測量は、Ｐ波反射法のものと同一である。�Cについての詳細は、付録４を参照されたい。
