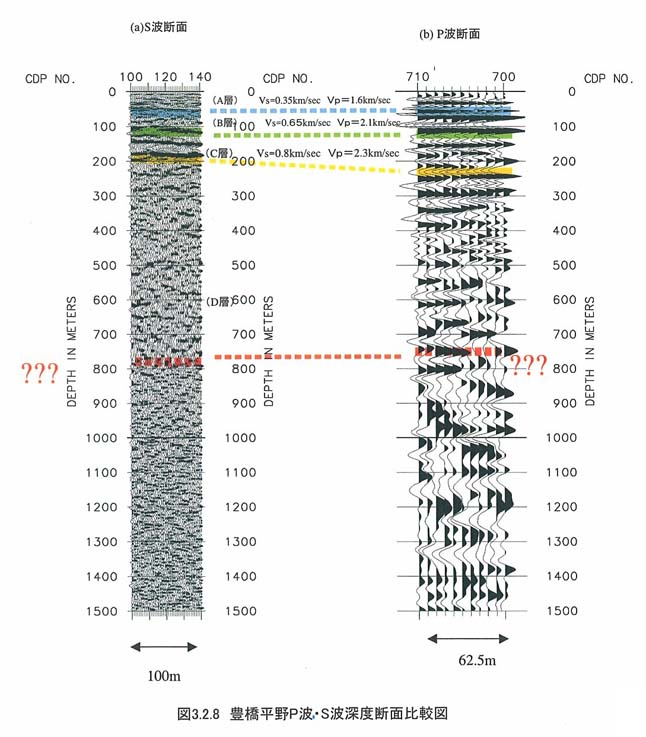

・ Ｓ波探査では深度２００ｍまでの明瞭な反射面が捉えられたが反射法／屈折法（モデル�T）の結果から深度７００ｍを超えると予想される基盤からの反射波は不明瞭である（図３−２−８）。

・ 深度２００ｍまでのＳ波深度記録とＰ波深度記録との反射波の対応は比較的良い。

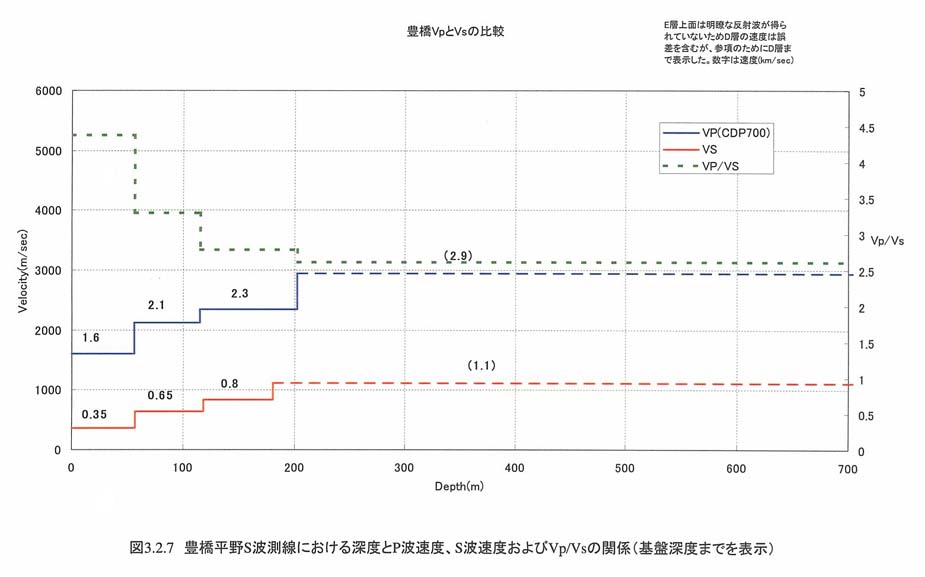

・ Ｓ波速度は０．３５〜０．８ｋｍ／ｓｅｃを示す（図３−２−７）。

・ Ｓ波反射法速度解析の結果を、同測線近傍でのＰ波速度解析結果とともに示す（Ｄ層についてはＥ層上面の反射面が不明瞭なため不確定要素を含む）。

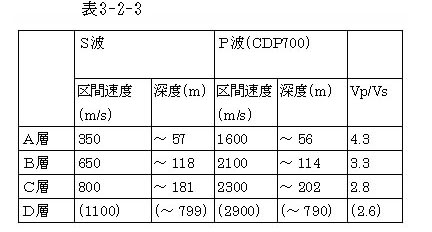

表３−２−３

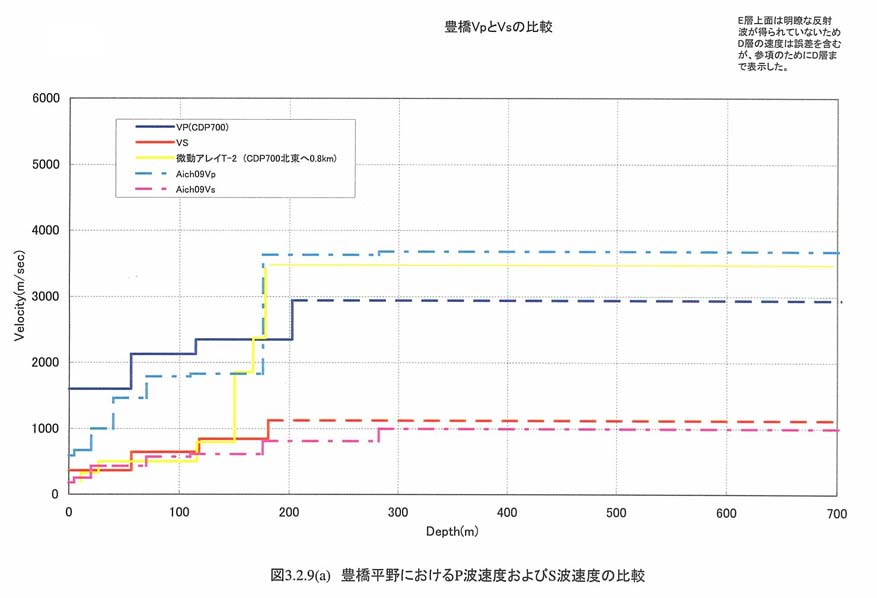

図３−２−９−１にはＰ波およびＳ波反射法から得られた速度とＣＤＰ７００付近で取得された微動アレイ探査Ｔ−２地点の結果、測線の南側約１０ｋｍにある防災科学技術研究所によるＫｉｋ−Ｎｅｔの豊橋観測井で得られたＰＳ検層による結果を併せて示した。これらから、以下のことが判る。

・ Ｋｉｋ−ＮｅｔのＰＳ検層の結果は反射法測線からの距離が１０ｋｍ以上あるので厳密な比較には無理があるが、Ｓ波測線の結果と比較的良く一致している。ただし、Ｐ波速度については反射法の結果がＰＳ検層による結果より若干速く推定されている。これは豊橋平野と渥美半島では堆積環境が異なるなどの理由が考えれらる。

・ 測線近傍（距離１ｋｍ弱）で取得された微動アレイ探査Ｔ−２の解析結果は、基盤を２００ｍ程度と推定している。この推定結果は屈折法の結果（モデル�T、基盤深度８００ｍ程度）と大きく異なっている。
