３−２−１　豊橋平野Ｐ波反射法地震探査　

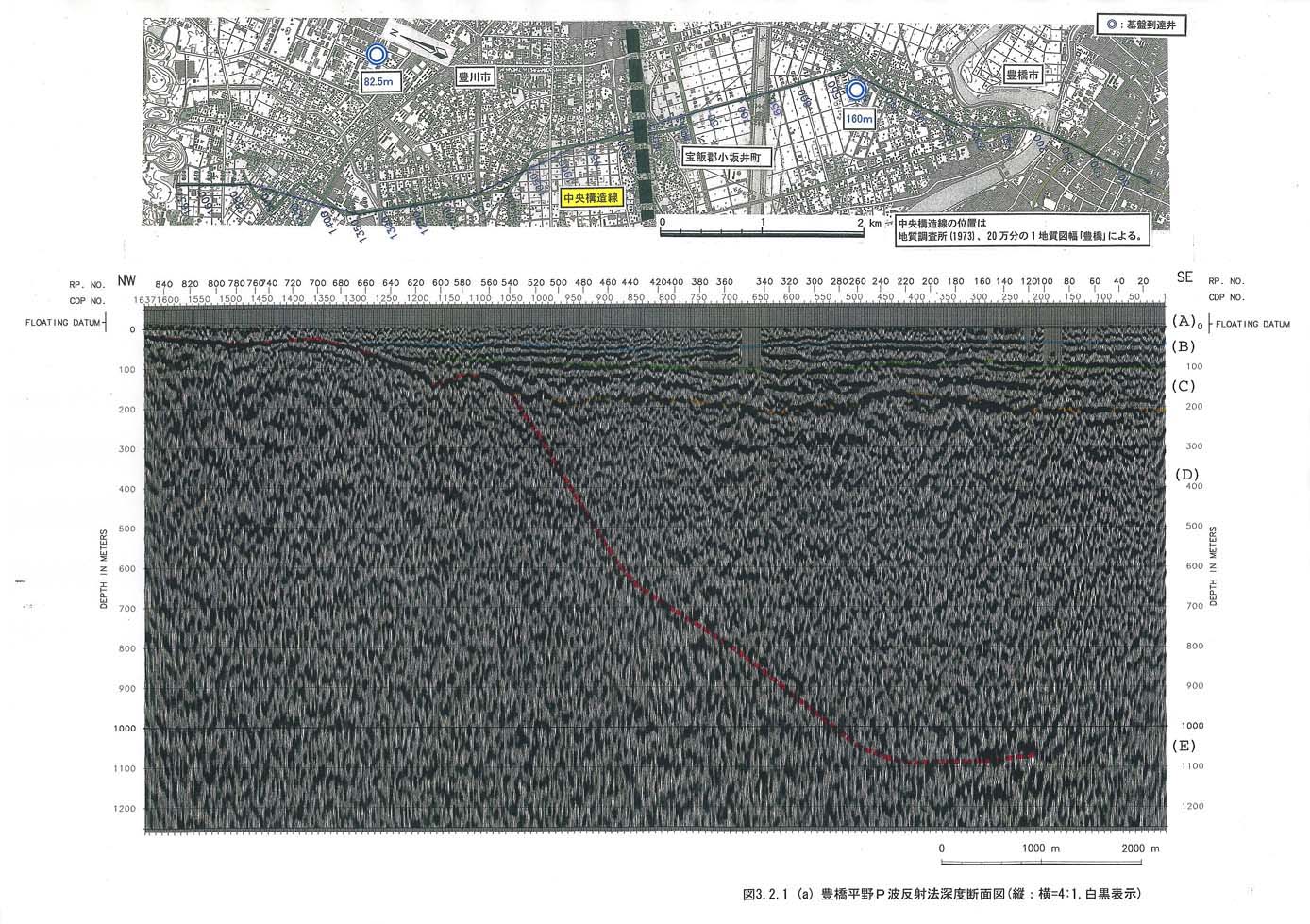

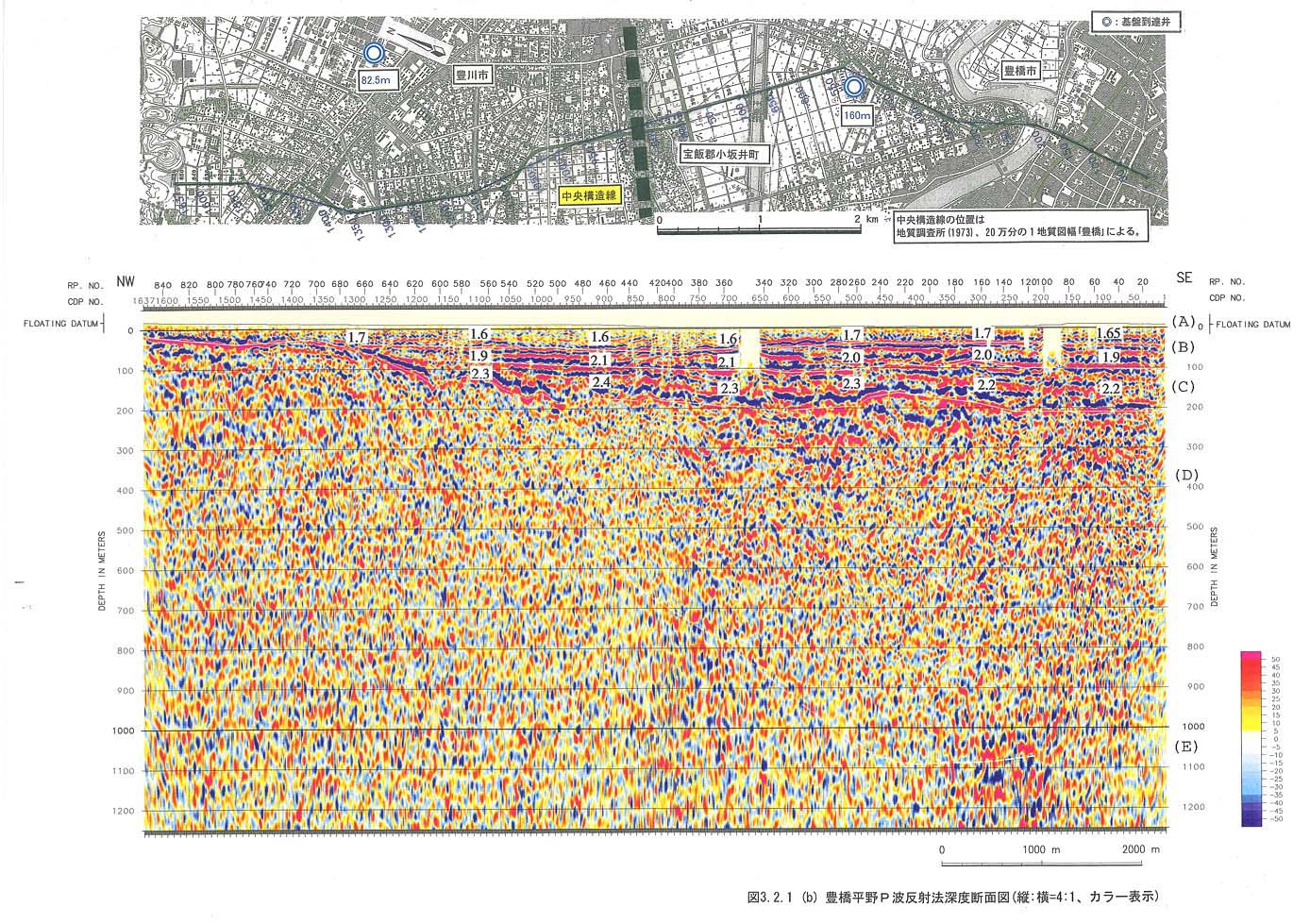

図３−２−１−１にはＰ波反射法による深度断面図を縦：横を４：１で表示した。この図には、Ｐ波反射法速度解析で用いた５層モデルの境界面が示してある。この境界面は全測線に亘って追跡可能な反射面であり、必ずしも層序区分の境界と一致しているわけではない。ただし、豊橋平野においては、基盤深度が２００ｍ程度という前提でデータ取得を行っており１０００ｍ近い基盤からの反射面を推定するのには不十分であり、測線の南側ＣＤＰ１〜１０５０付近までは，Ｐ波速度５０００ｍ／ｓｅｃ前後の基盤上面からと思われる明瞭な反射面が得られていない可能性がある。ここでは屈折法（モデルT、詳細は３．２．２参照）から推定される基盤上面深度を点線で示した。図３−２−１−２は、Ｐ波反射法による深度断面図を、縦：横を４：１でカラー表示した結果である。図中には、反射法速度解析によって得られたＡ層からＣ層までの速度境界と区間速度および屈折法から得られたＤ層とＥ層の境界を併せて示した。これらから、反射法断面図の性状は以下のようにまとめられる。

Ａ）基盤の形状など

反射法からは測線南側では基盤上面からの明瞭な反射波が得られなかった。測線北側（ＣＤＰ１０５０小坂井町宿以北）では基盤上面は北に向かって上がっている。

Ｂ）堆積層の構造など

反射面はほぼ水平ないし、深部になるにつれてやや北上がりを示し、大きな構造変化は見られない。

速度解析の結果、基盤以浅の堆積層のＰ波速度は深度と共に漸増し、Ａ層からＣ層の速度は１．６ｋｍ／ｓｅｃ〜２．２ｋｍ／ｓｅｃを示している。反射法速度解析で用いた層区分に従えば堆積層の特徴は以下の様にまとめることが出来る。

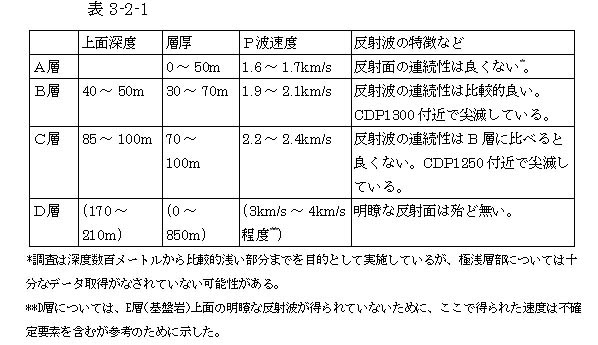

表３−２−１

豊橋平野には基盤の深い部分（地表に露出していない部分）での温泉ボーリングなどの層序を特定できる情報が不充分である。従って、現時点では、上記の速度境界と地質構造の関係を推定することは困難である。また、測線上またはその近傍で得られている水井戸などの記載には、基盤岩の明確な記載がなされておらず、“岩盤”という表記のみである（豊橋市、１９８６）。これらは音響基盤ではなく、工学的基盤を示している可能性が考えられるが、平成１３年度に収集されたデータのみでは音響基盤と工学的基盤を区別することは不可能である。

Ｃ）Ｐ波反射法測線中には、中央構造線が通過している可能性があるが、Ａ層〜Ｃ層中には中央構造線の存在を示唆するような明瞭な構造変化は認められない。
