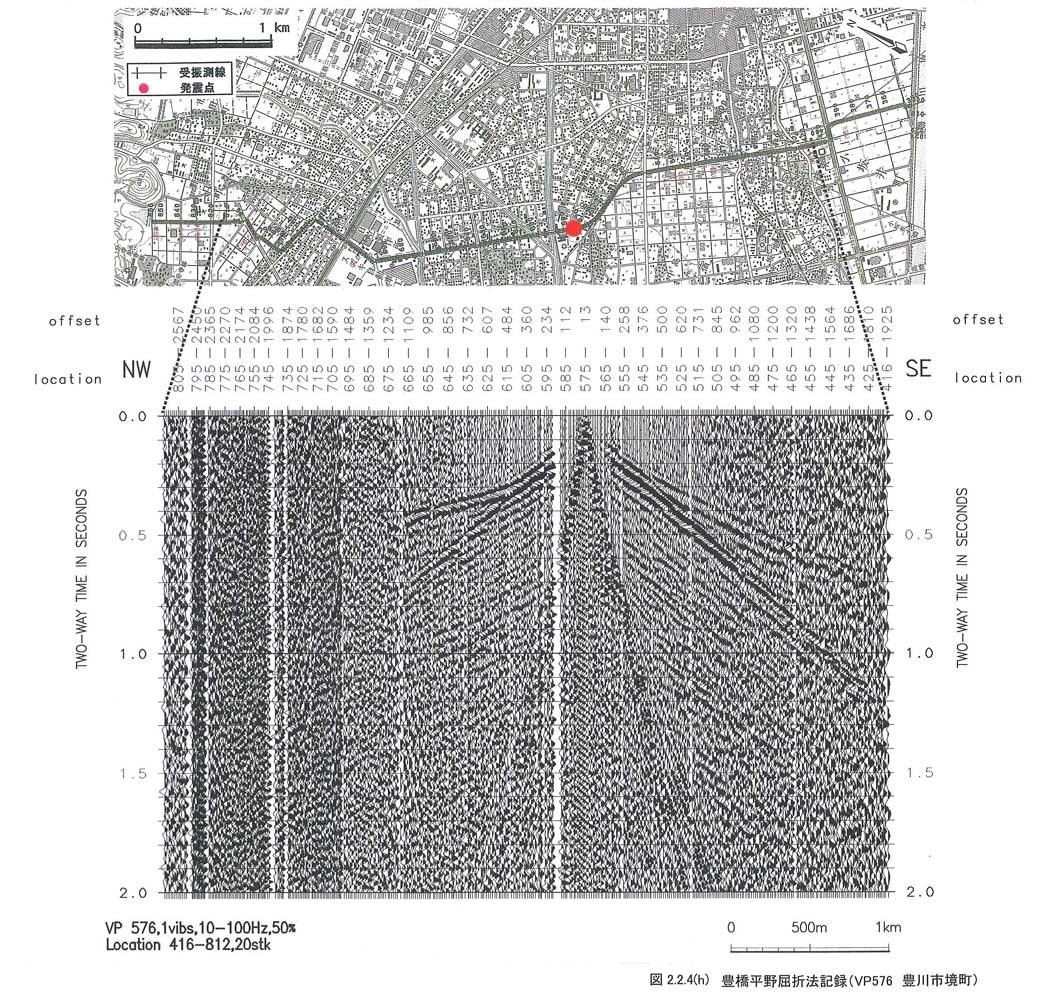

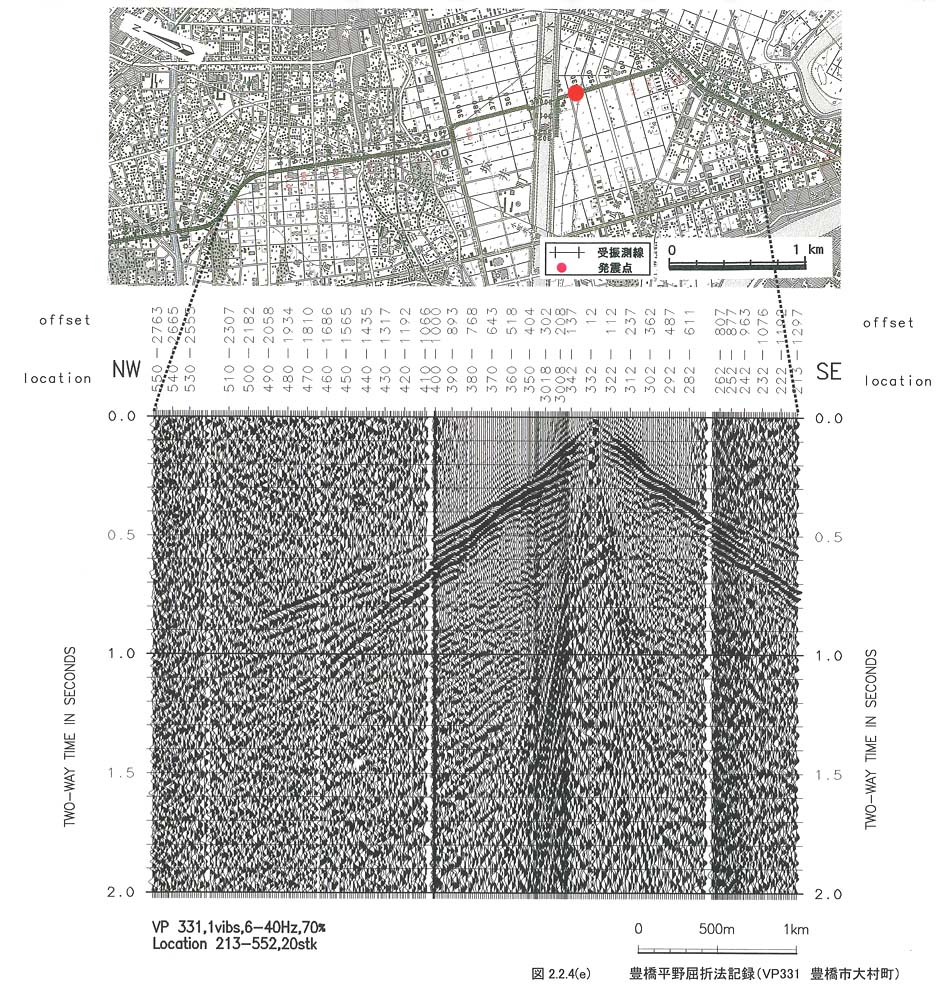

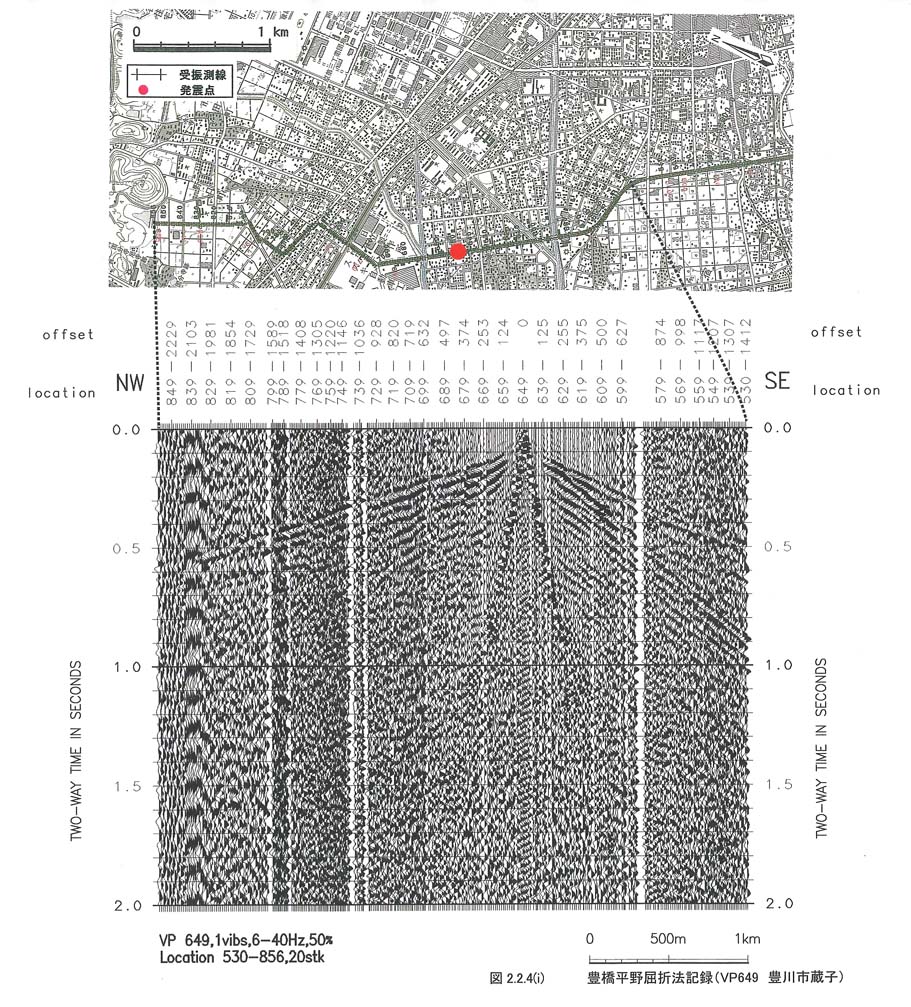

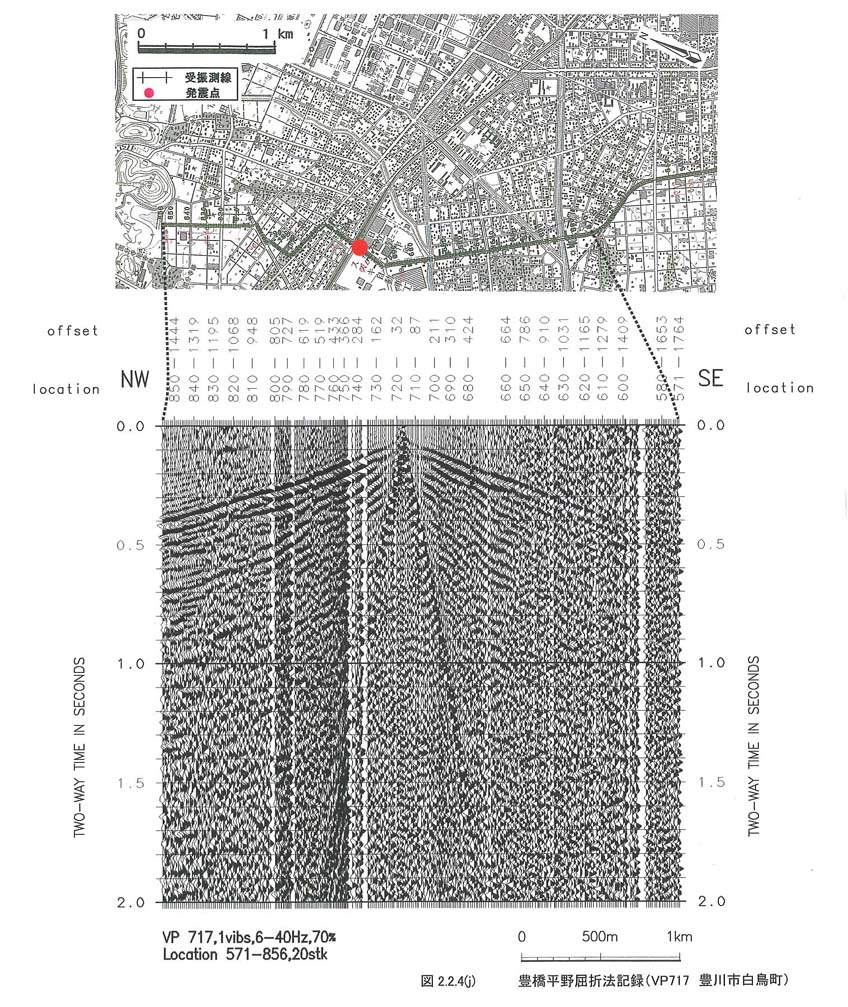

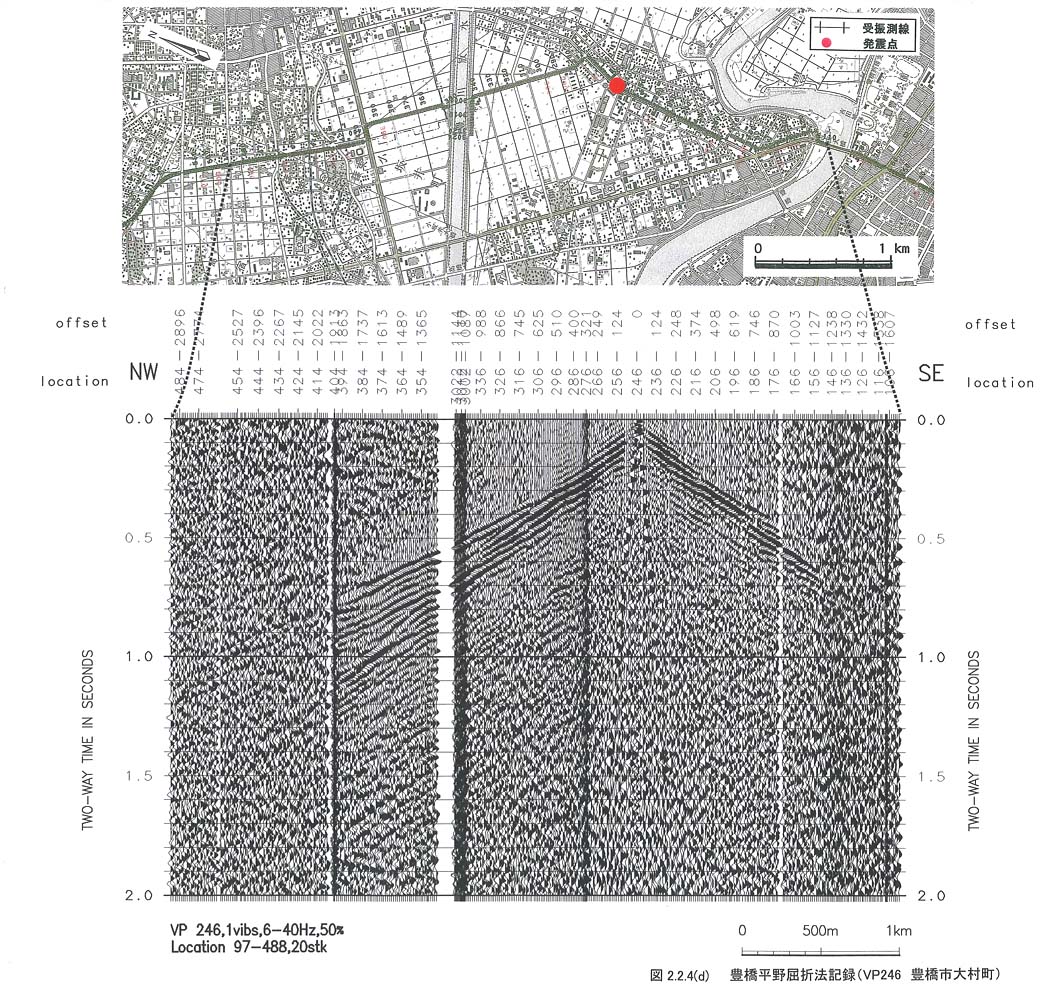

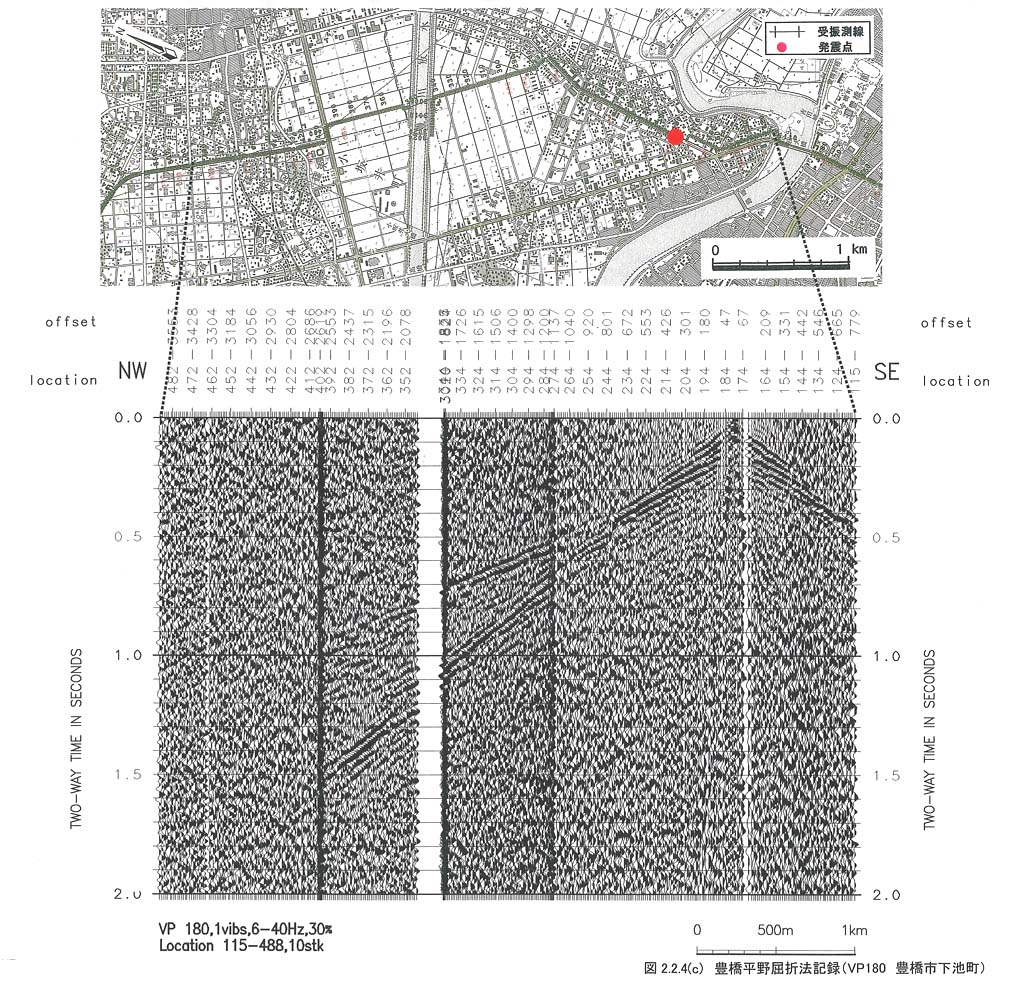

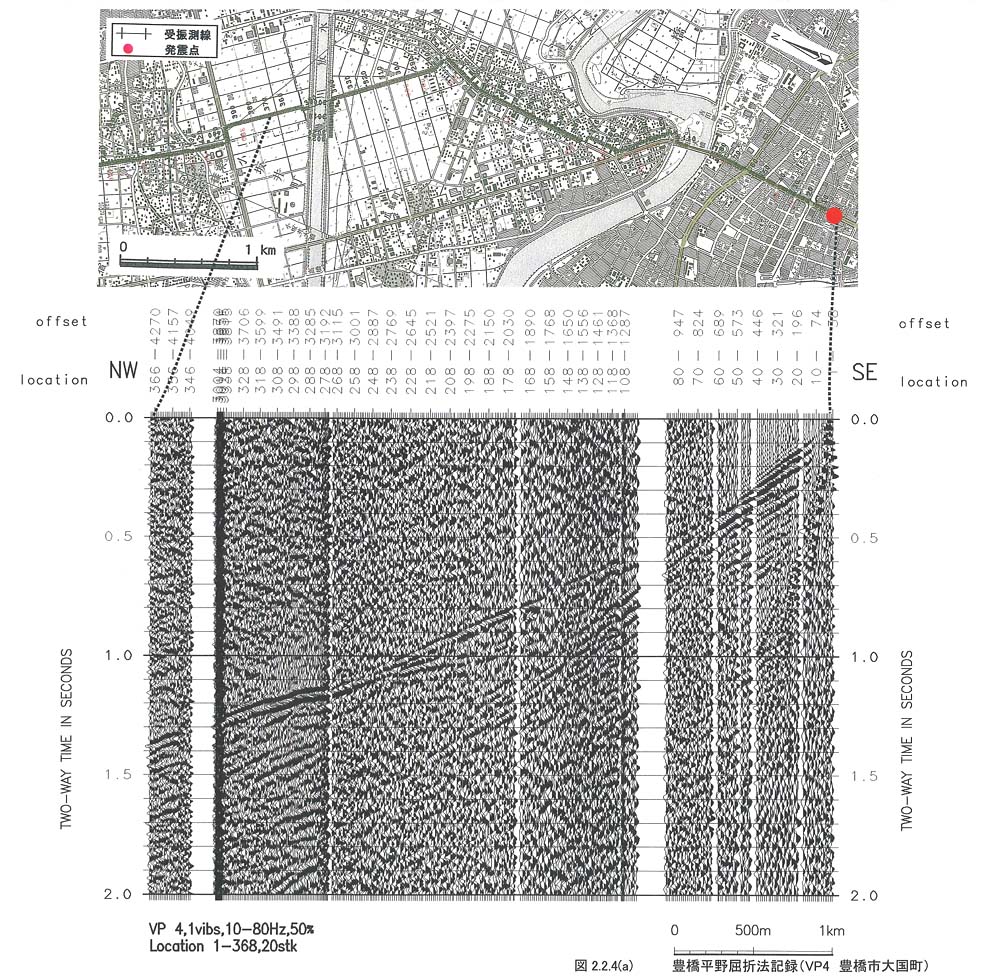

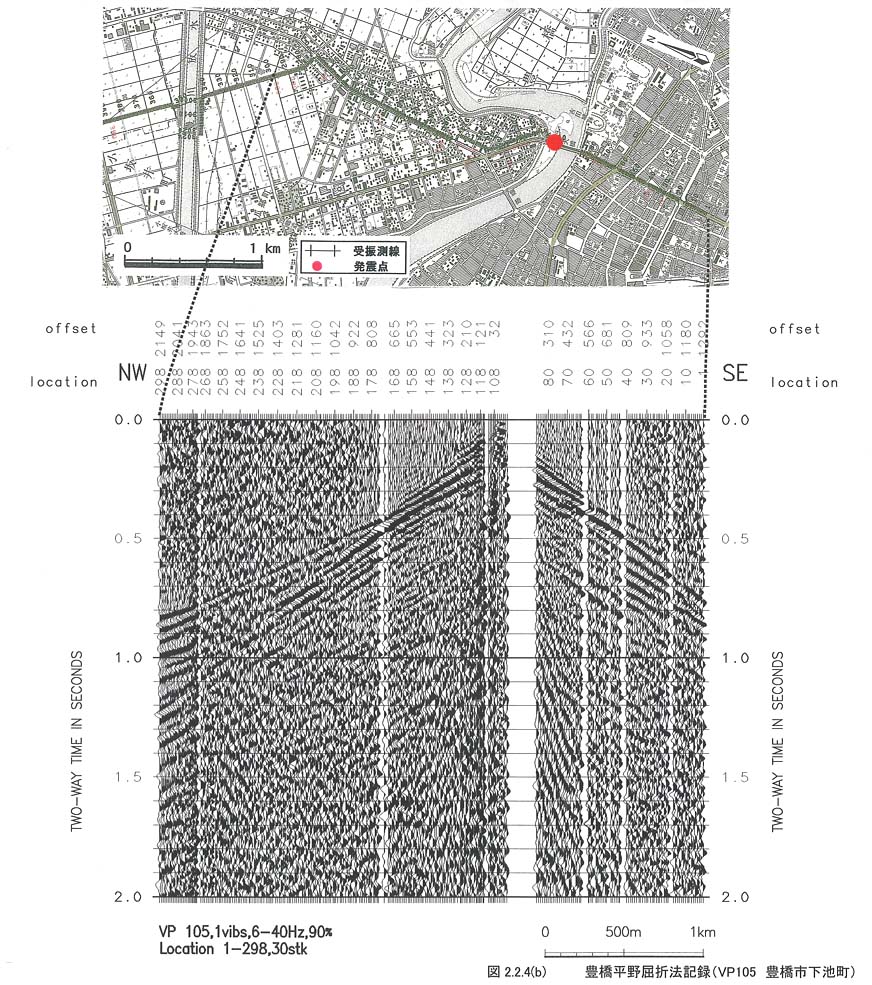

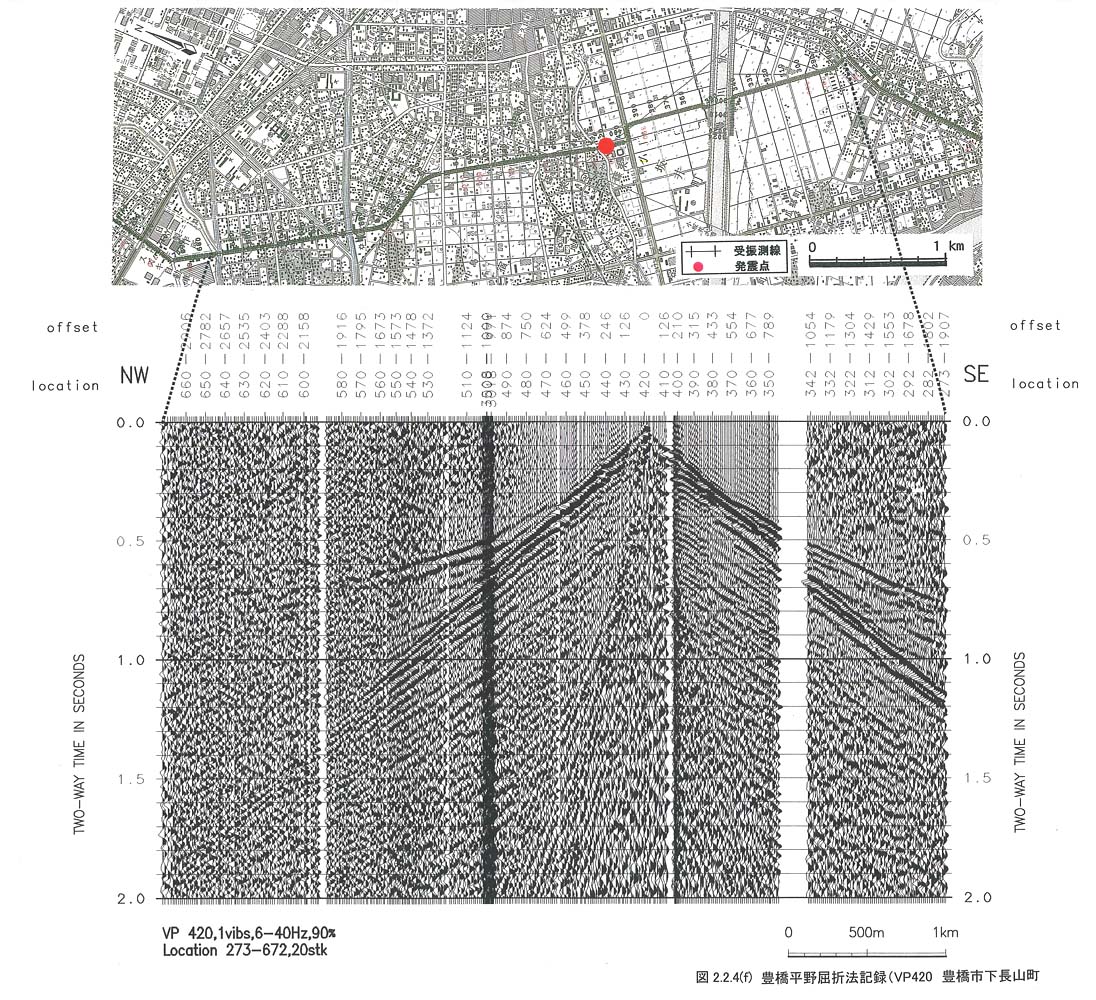

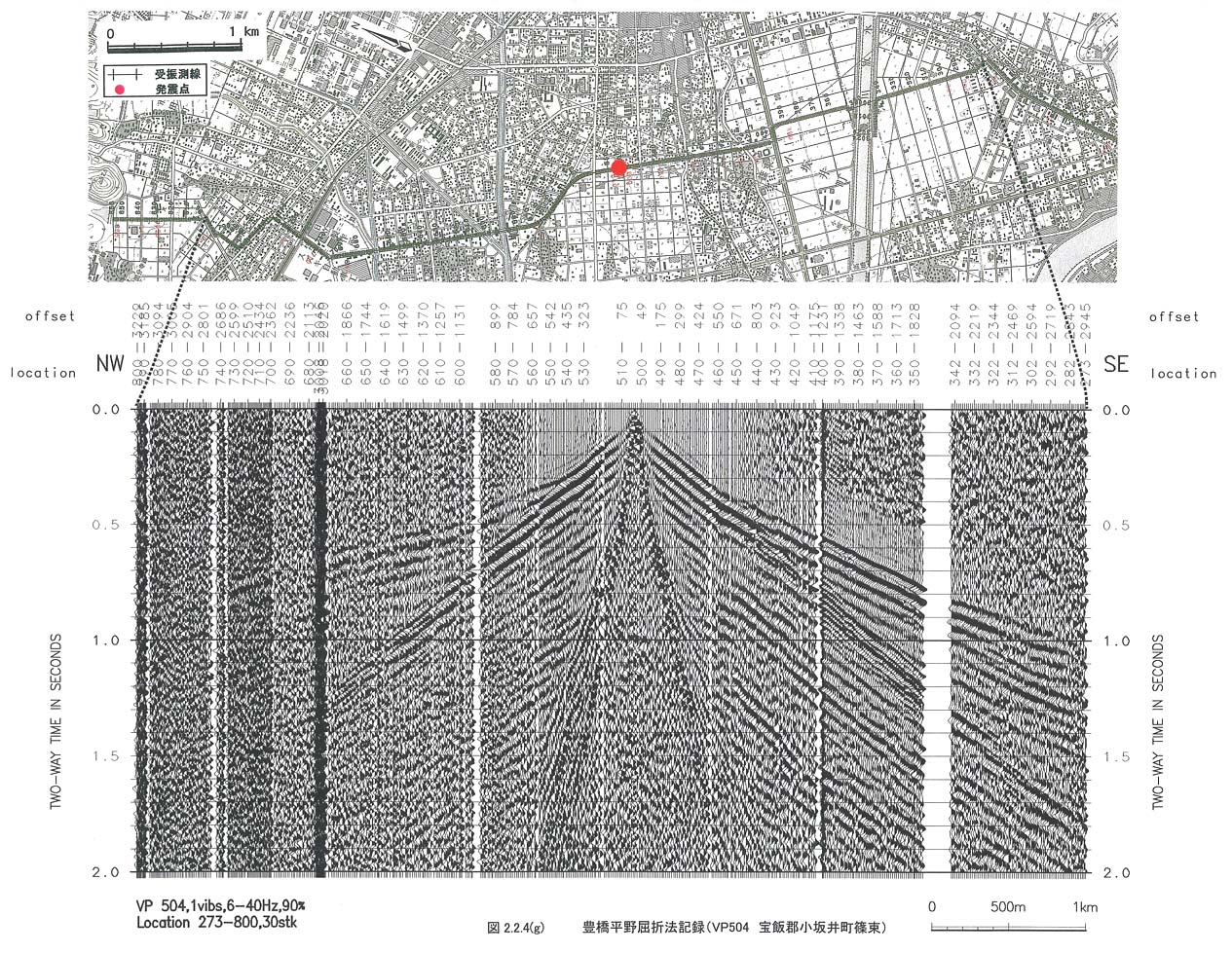

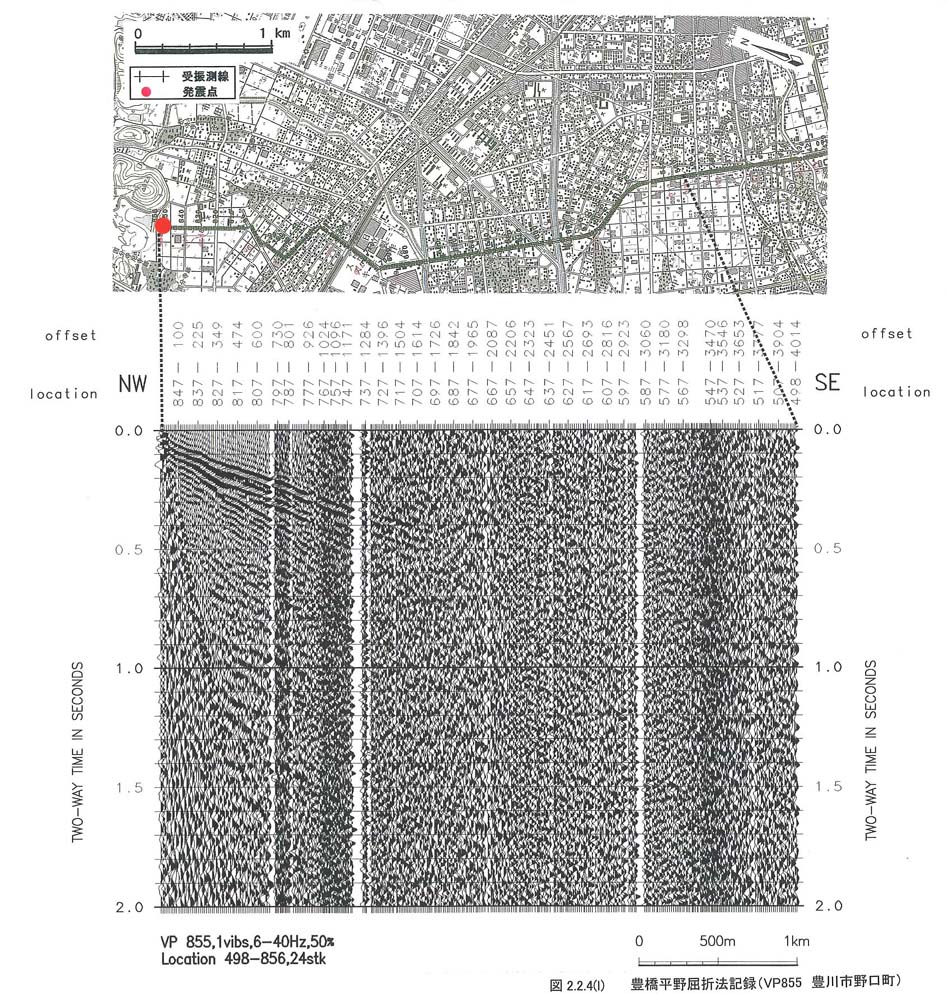

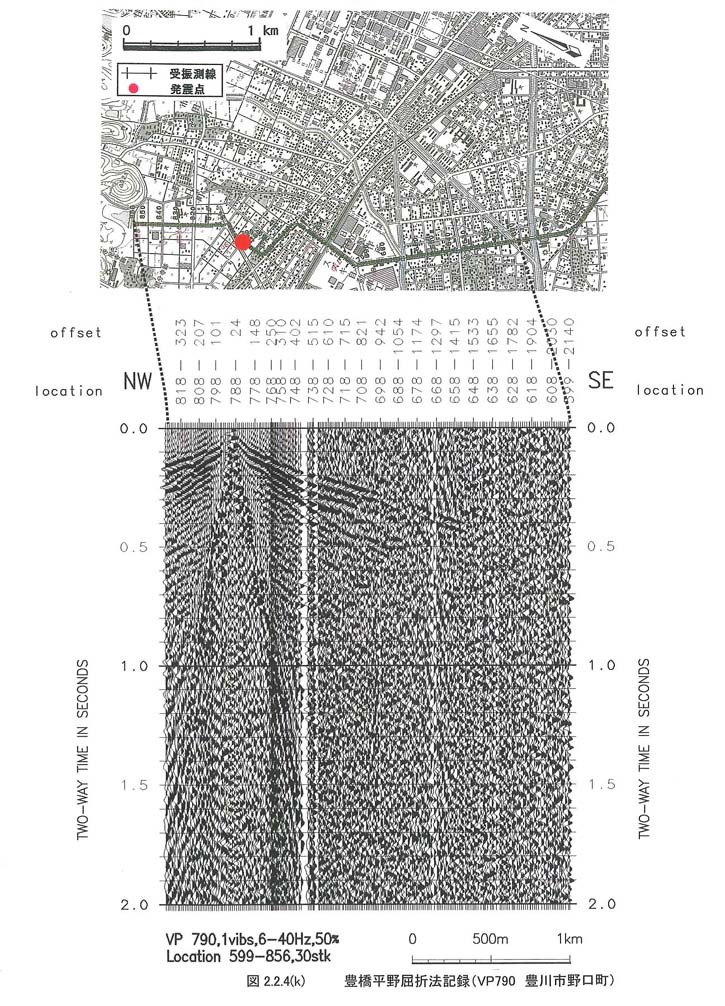

取得された記録を図２−２−４−１、図２−２−４−２、図２−２−４−３、図２−２−４−４、図２−２−４−５、図２−２−４−６、図２−２−４−７、図２−２−４−８、図２−２−４−９、図２−２−４−１０、図２−２−４−１１、図２−２−４−１２に示す。これは、原記録に対して、ウインドウ長５００ｍｓｅｃのＡＧＣを施したものである。

屈折法データ取得作業の結果、次の成果物が得られた。

�@現場磁気テープ（１／２ｉｎ．２４００ｆｔ．， ＳＥＧＹフォーマット） 　　　 ６巻

�A同上データシート（Ｏｂｓｅｒｖｅｒｓ Ｒｅｐｏｒｔ） 　　　 １式

�B現場モニター記録 　　　　　　 １式

�C発震点座標／標高値 　　　　　　　　　　　 １式

現場磁気テープはＰ波反射法で得られたテープと同じである。また、受振器の座標・標高についての測量は、Ｐ波反射法のものと同一である。�Cについての詳細は、付録４を参照されたい。
