(2)データ取得作業

本作業に用いた受振器は、P波反射法地震探査のものと共通である。通常の反射法発震を行いながら、約3km毎に屈折法の発震をおこなった。屈折法発震を行なう際には受振可能なすべての受振器展開を用いた。

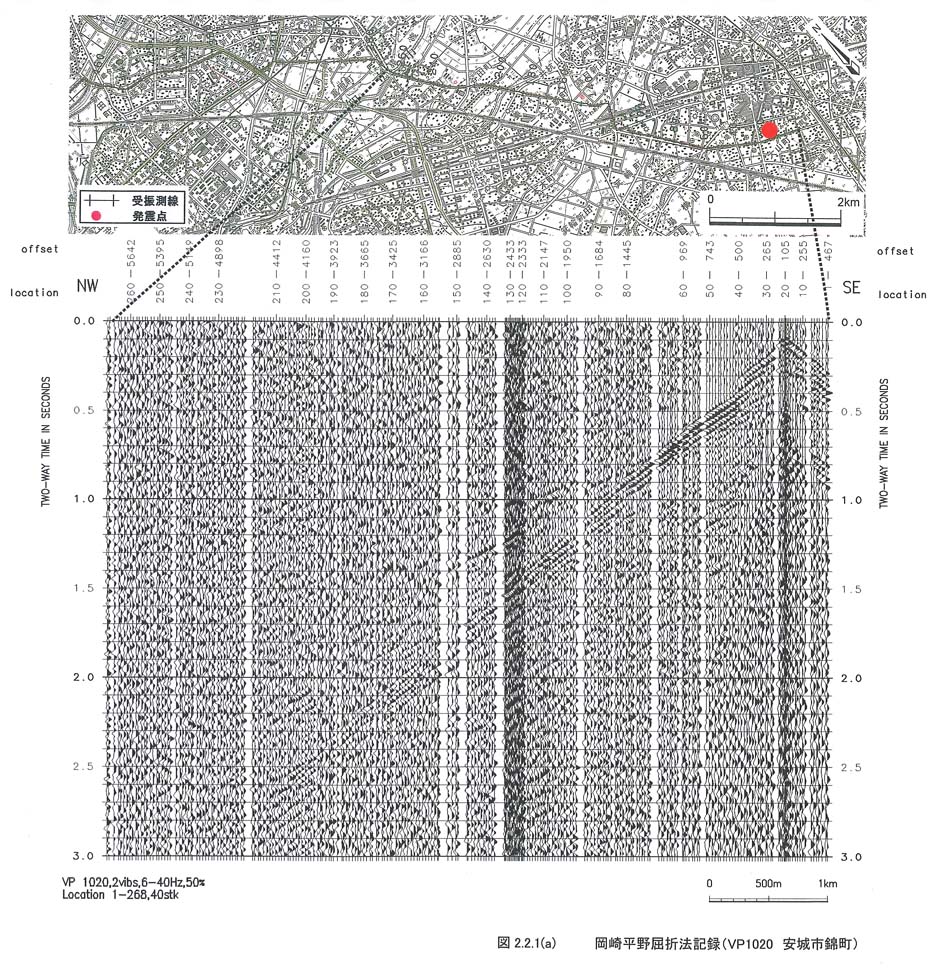

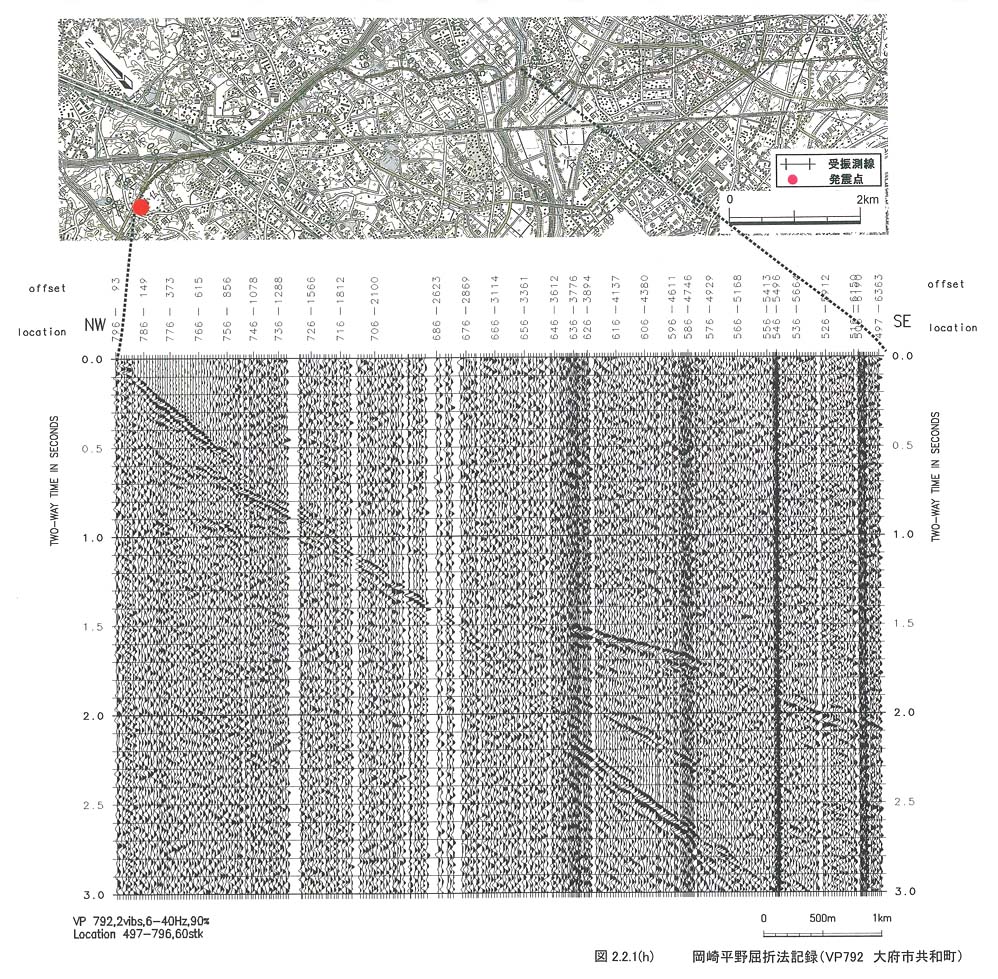

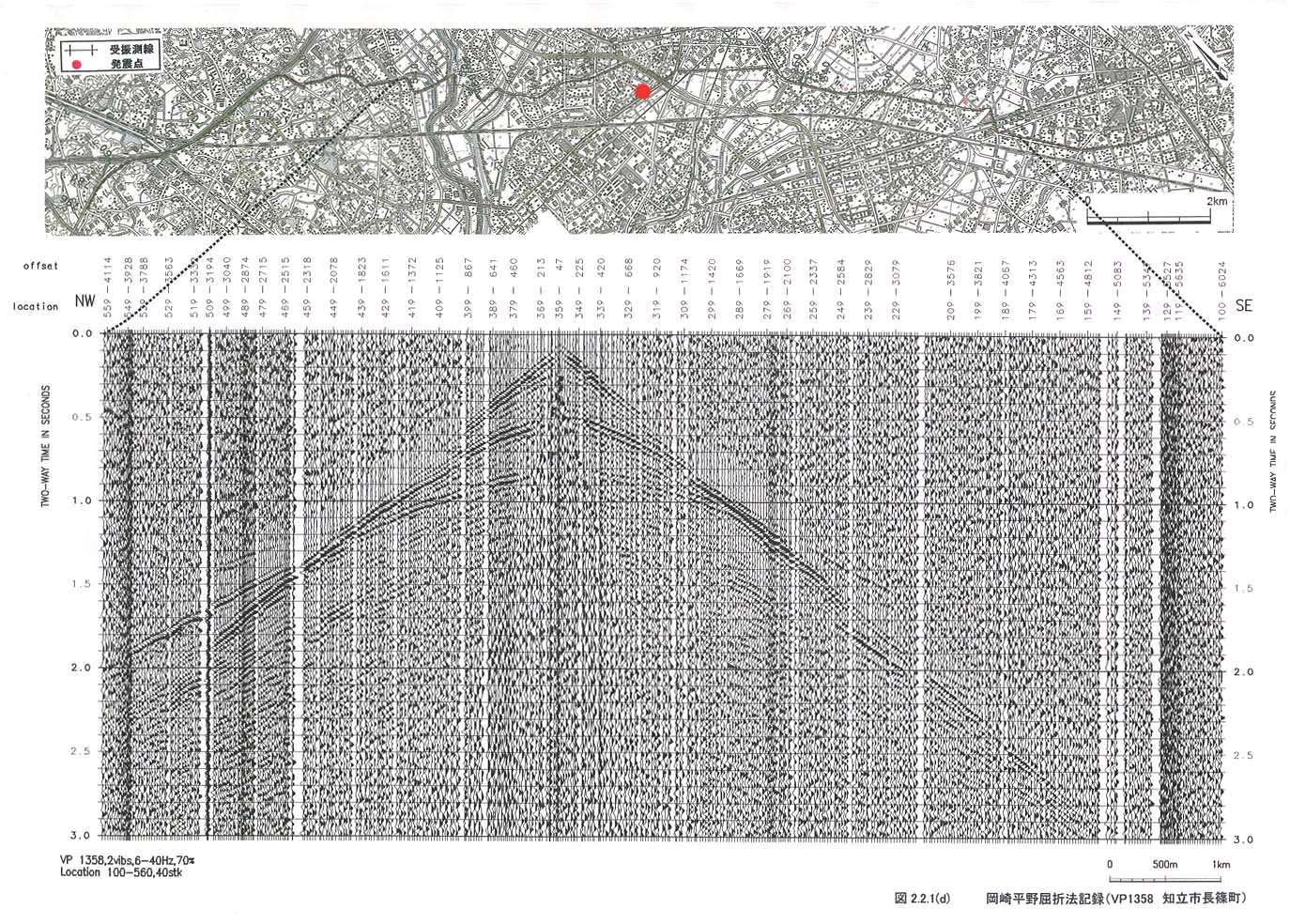

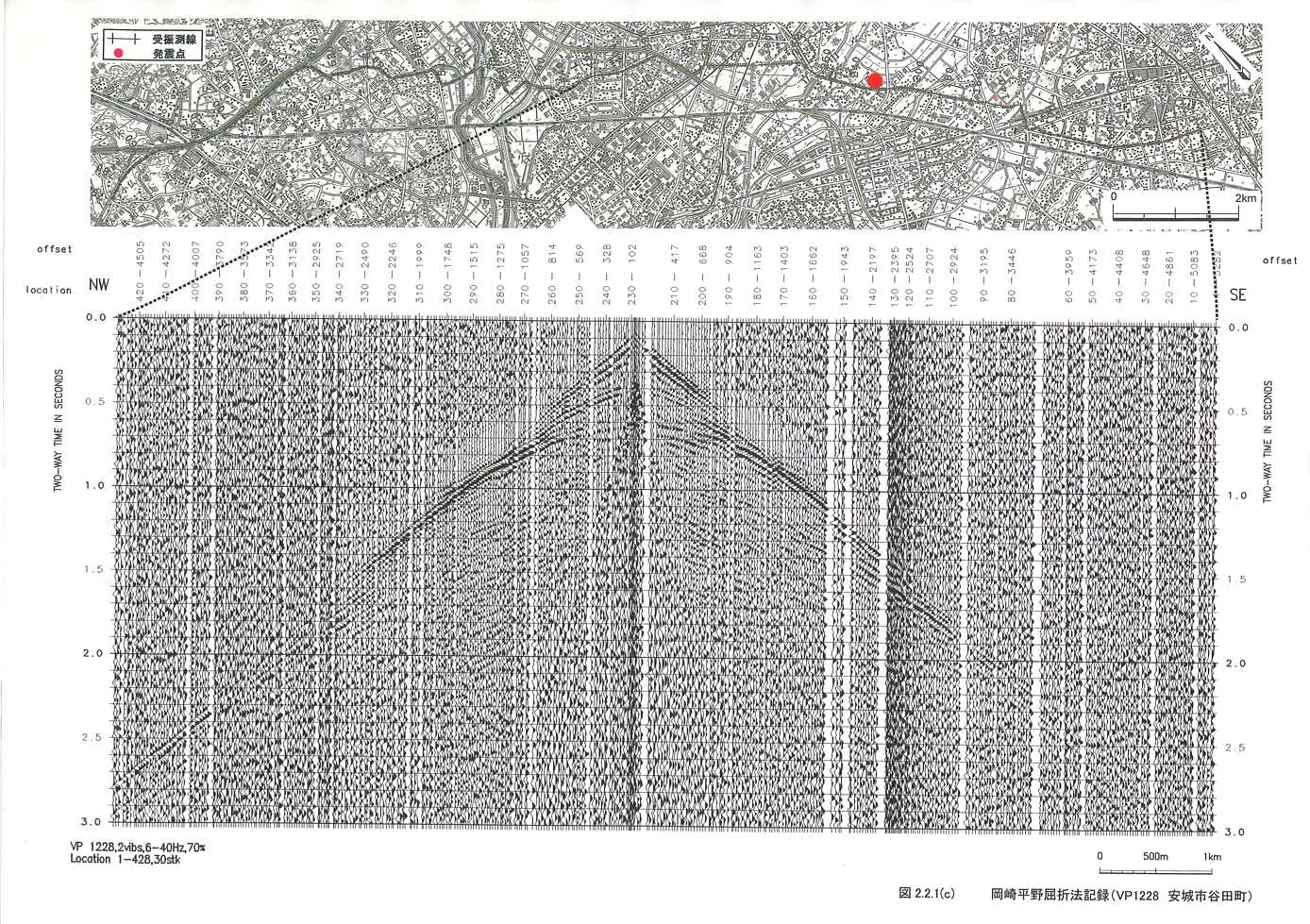

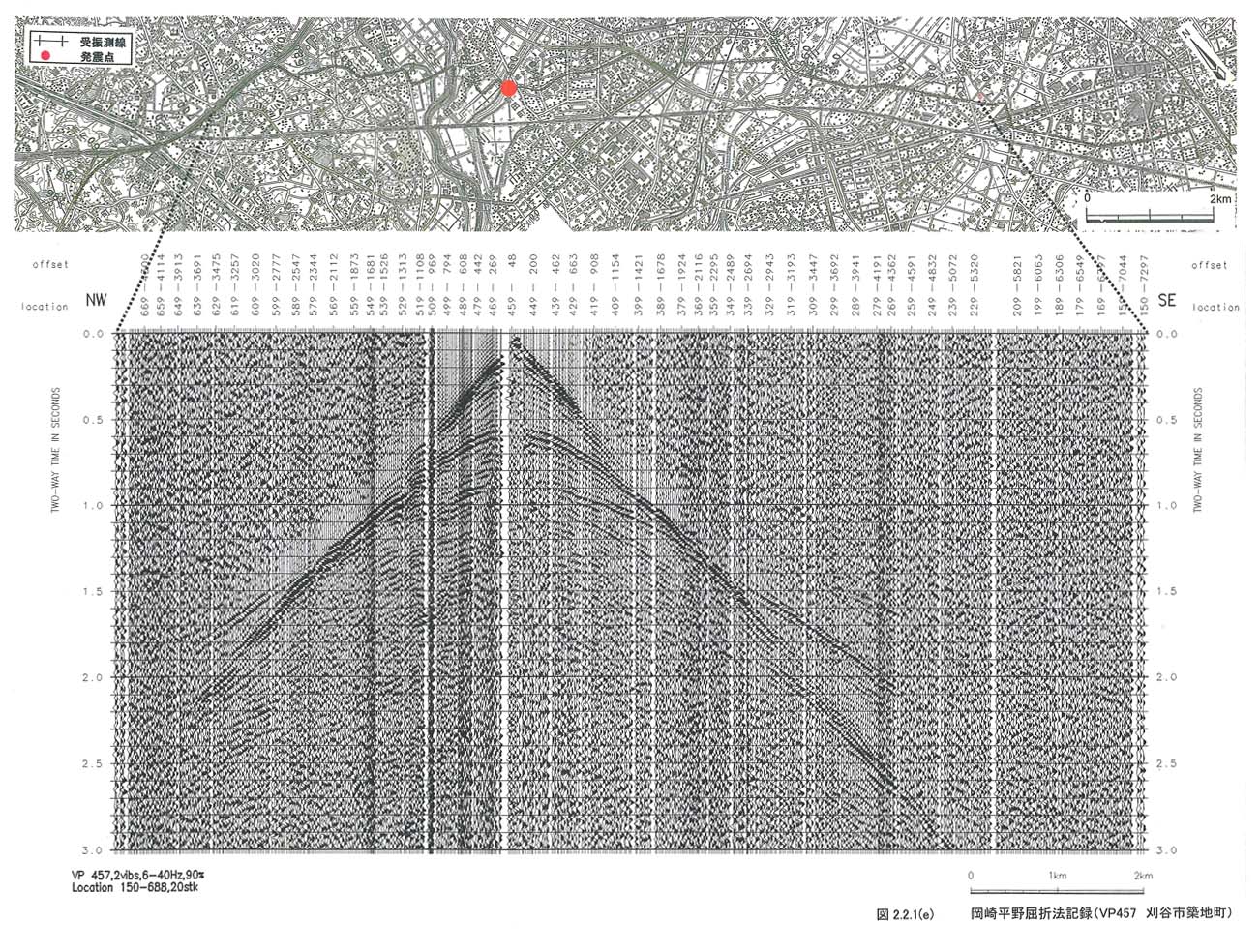

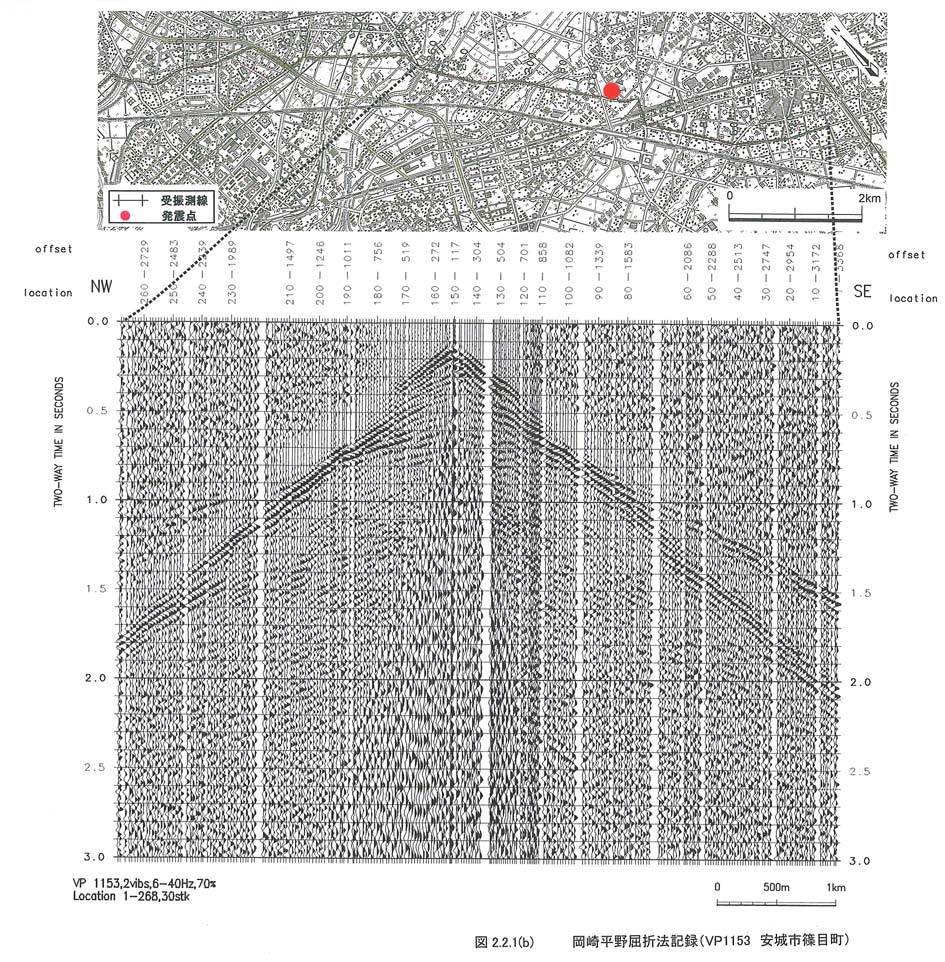

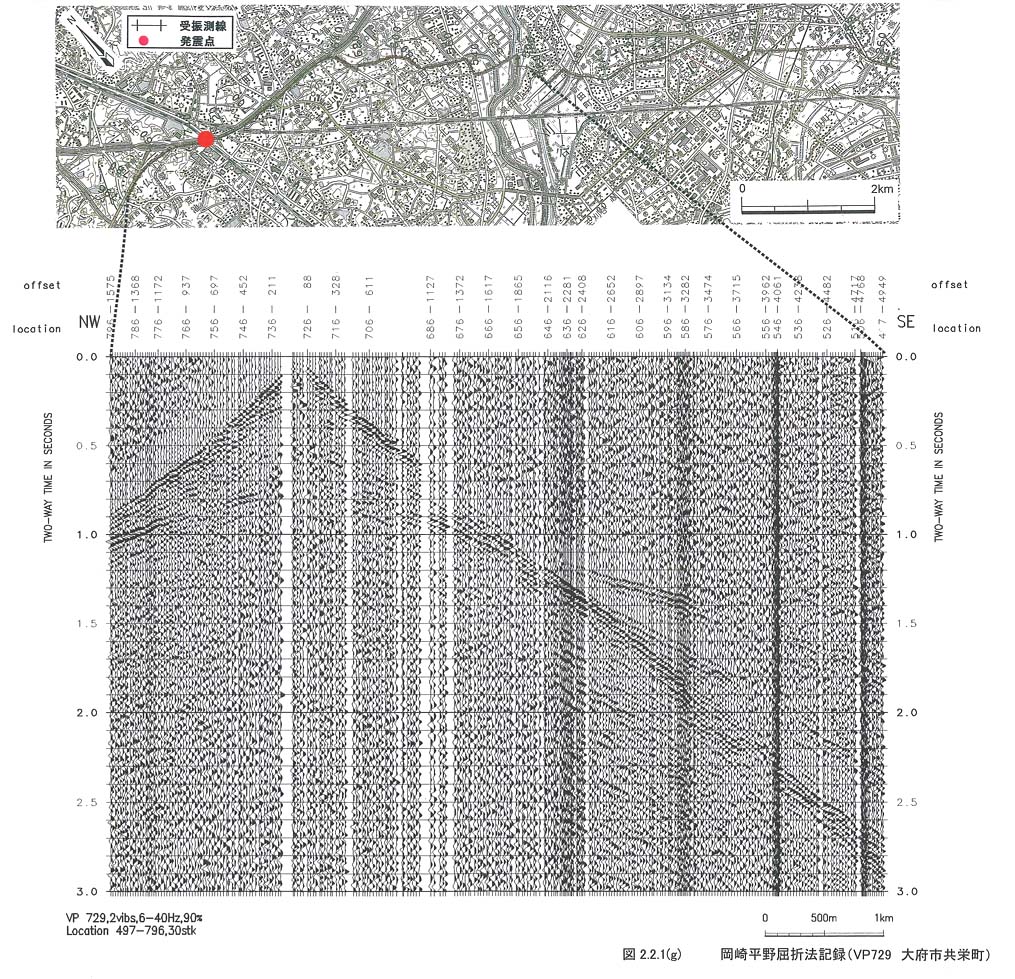

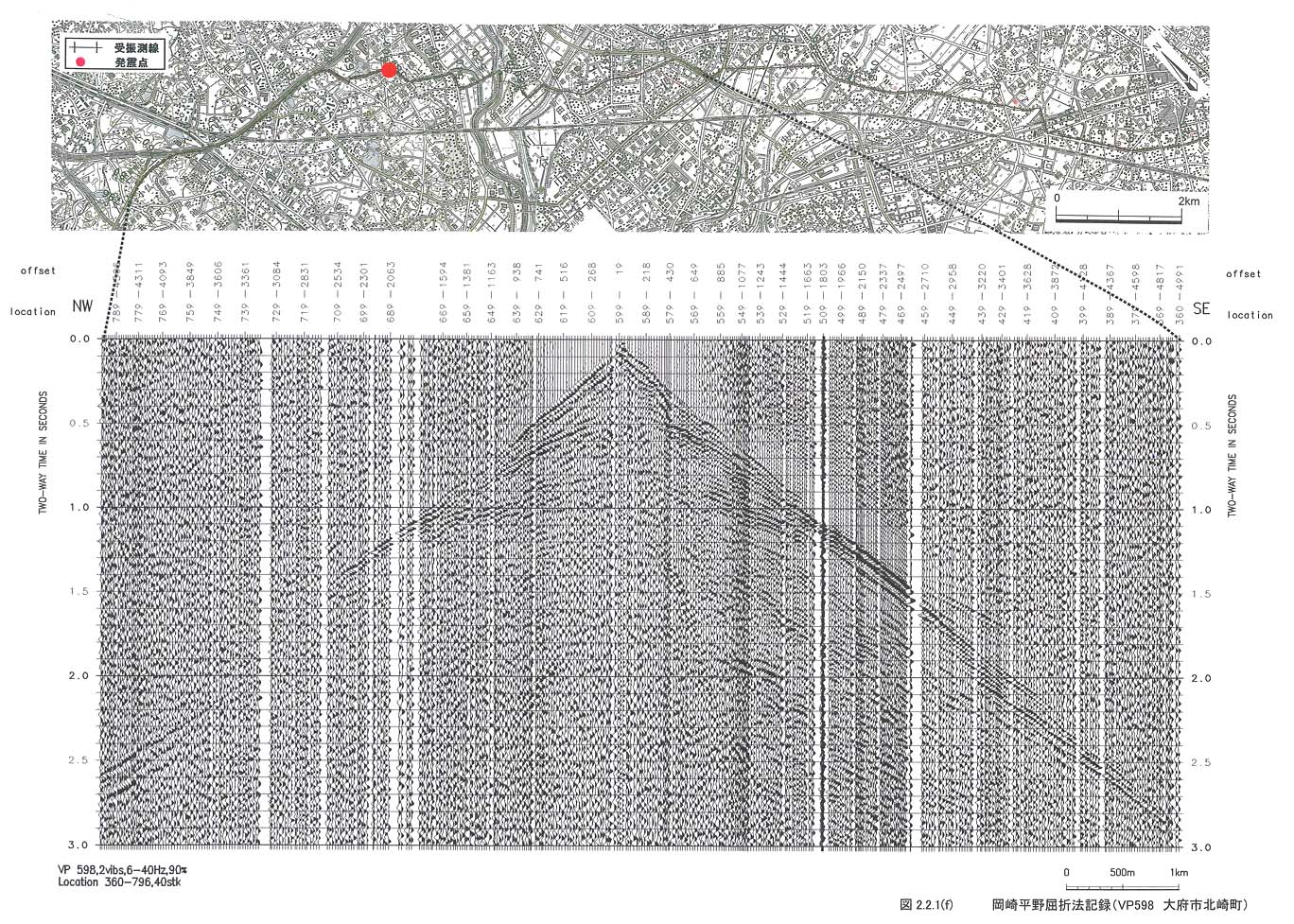

取得された記録を図2−2−1−1図2−2−1−2図2−2−1−3図2−2−1−4図2−2−1−5図2−2−1−6図2−2−1−7図2−2−1−8に示す。これは、原記録に対して、ウインドウ長500msecのAGCを施したものである。

屈折法データ取得作業の結果、次の成果物が得られた。

@現場磁気テープ(1/2in.2400ft., SEGYフォーマット)     5巻

A同上データシート(Observers Report)      1式

B現場モニター記録       1式

C発震点座標/標高値             1式

現場磁気テープはP波反射法で得られたテープと同じである。また、受振器の座標・標高についての測量も、P波反射法のものと同一である。Cの詳細は、付録4を参照されたい。
