（２）地下構造モデル

図５−５−７−１、図５−５−７−２、図５−５−７−３に初動走時計算に用いた地盤モデルの断面図を示す。上図は地質境界面を示し、下図はＳ波速度構造を示している。図５−５−７−４、図５−５−７−５、図５−５−７−６、図５−５−７−７、図５−５−７−８、図５−５−７−９にはＳ波速度構造の深度スライス例を示す。

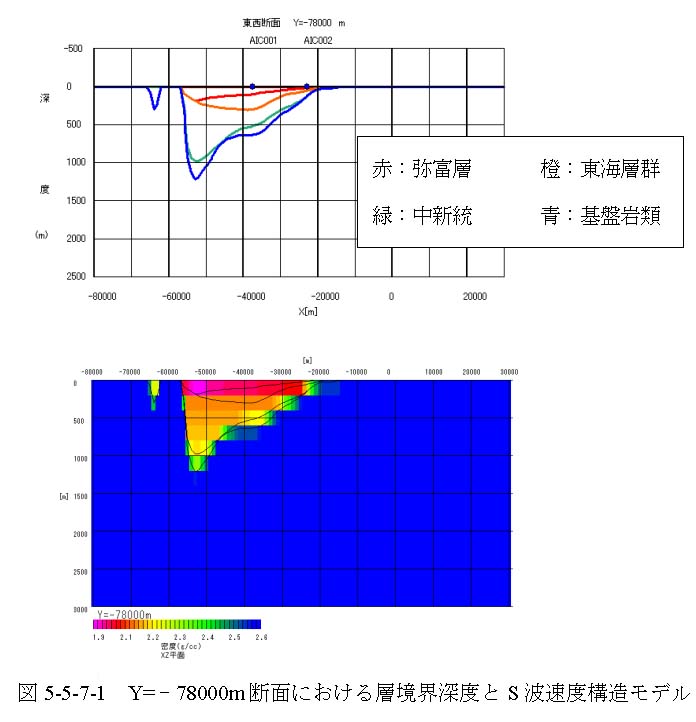

図５−５−７−１　Ｙ＝‐７８０００ｍ断面における層境界深度とＳ波速度構造モデル

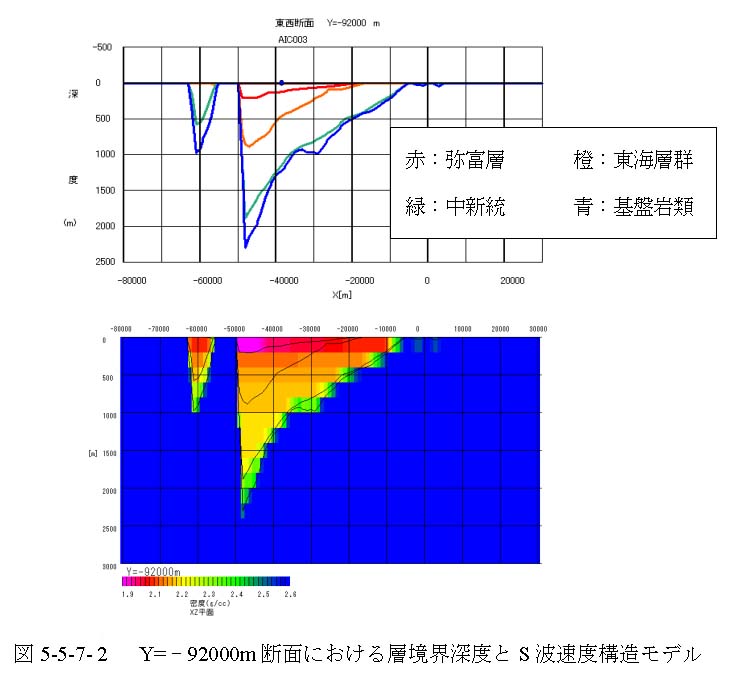

図５−５−７−２　 Ｙ＝‐９２０００ｍ断面における層境界深度とＳ波速度構造モデル

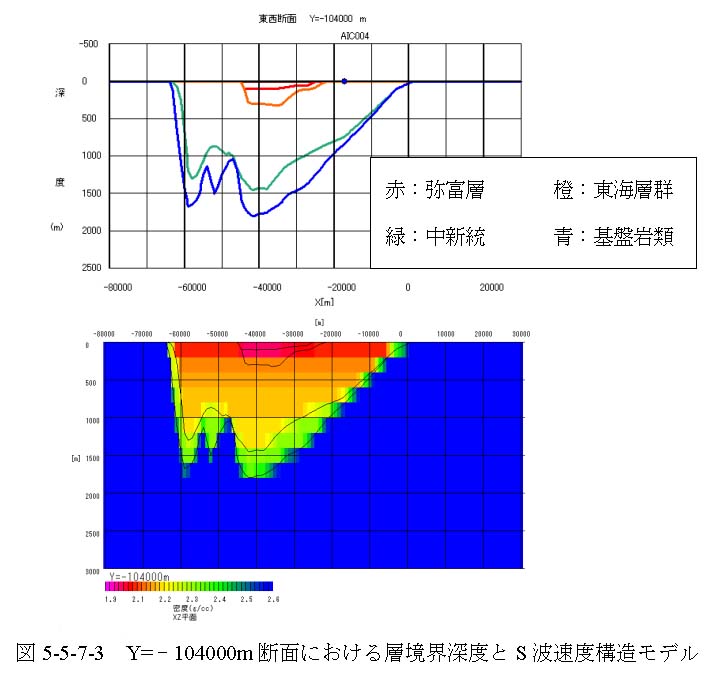

図５−５−７−３　Ｙ＝‐１０４０００ｍ断面における層境界深度とＳ波速度構造モデル

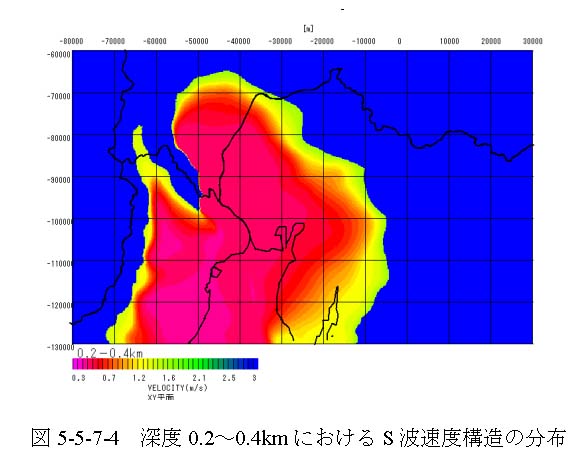

図５−５−７−４　深度０．２〜０．４ｋｍにおけるＳ波速度構造の分布

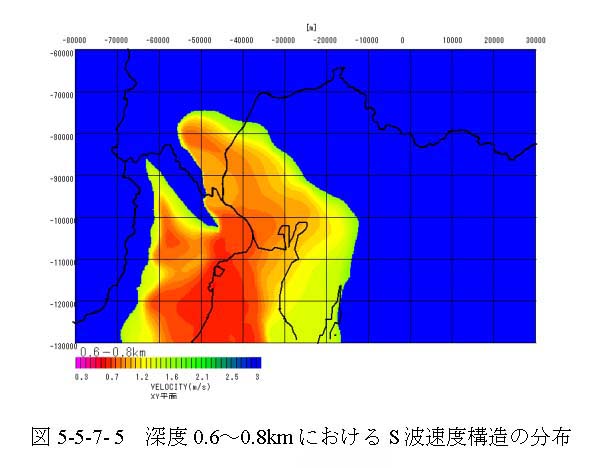

図５−５−７−５　深度０．６〜０．８ｋｍにおけるＳ波速度構造の分布

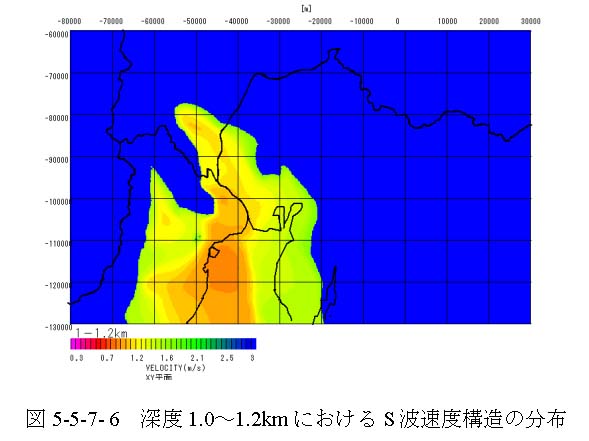

図５−５−７−６　深度１．０〜１．２ｋｍにおけるＳ波速度構造の分布

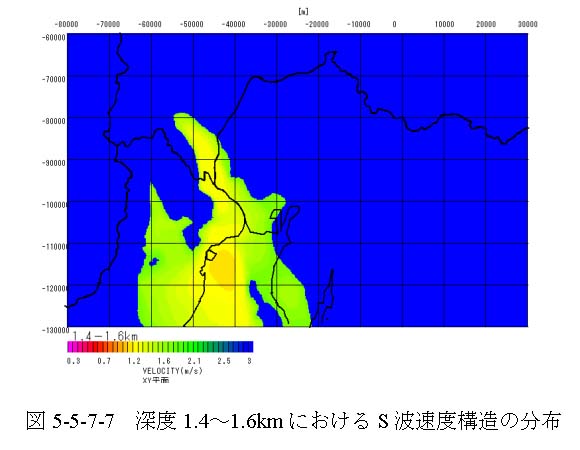

図５−５−７−７　深度１．４〜１．６ｋｍにおけるＳ波速度構造の分布

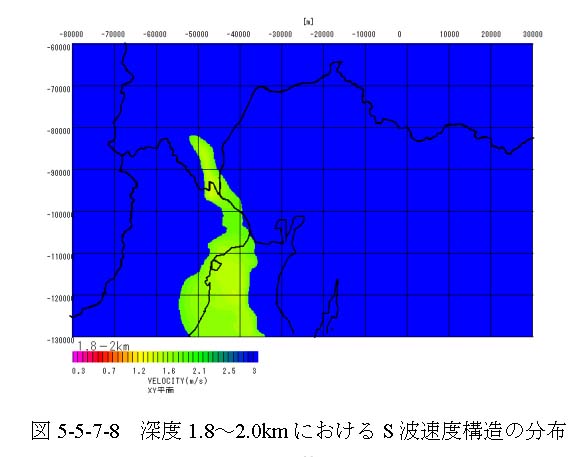

図５−５−７−８　深度１．８〜２．０ｋｍにおけるＳ波速度構造の分布

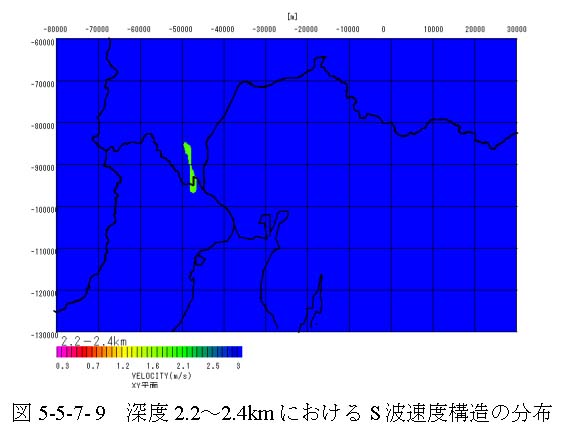

図５−５−７−９　深度２．２〜２．４ｋｍにおけるＳ波速度構造の分布
