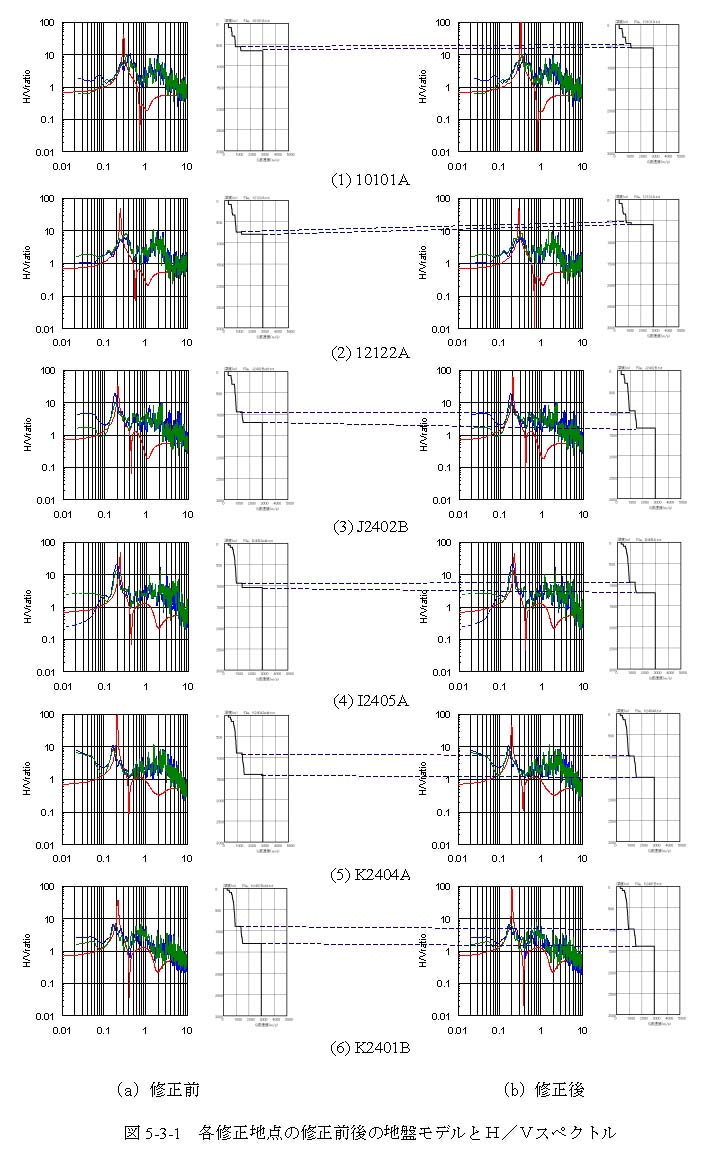

このため、観測記録と周波数が合わない地点に関して、Ｈ／Ｖスペクトルの１次ピーク周波数および１次ピークと２次のピークの間にあるトラフの周波数が合うように、反射法による推定深度から大きな食い違いが生じないことを考慮しながら、平野北部では中新統や基盤の境界面深度を浅く、名古屋市南西部では中新統や基盤の境界面深度を深く修正した。図５−３−１に各修正地点の修正前後の地盤モデルと理論Ｈ／Ｖスペクトルを示した。修正により、理論Ｈ／Ｖスペクトルの１次ピーク周波数およびトラフの周波数が、観測によるＨ／Ｖスペクトルの１次ピーク周波数、トラフの周波数と対応し、修正した地盤モデルにより観測によるＨ／Ｖスペクトルの全体的な形状が説明できていることがわかる。

図５−３−１　各修正地点の修正前後の地盤モデルとＨ／Ｖスペクトル
