平成１１年〜１３年度に実施された反射法地震探査の測線位置を図４−２−１に、その解釈結果を図４−２−２−１、図４−２−２−２、図４−２−２−３に示す（愛知県、２００２）。この段階では、反射法地震探査で得られた特徴的な反射面に着目し、下記６層に地質解釈されていた（平成１１年度はＤ層、Ｅ層を一緒にしてＤ層とし、５層構成となっていた）。

（Ａ）：沖積−熱田層相当層

（Ｂ）：海部累層相当層

（Ｃ）：弥富累層−東海層群相当層

（Ｄ）：東海層群相当層

（Ｅ）：東海層群下部−中新統相当層

（Ｆ）：基盤岩類

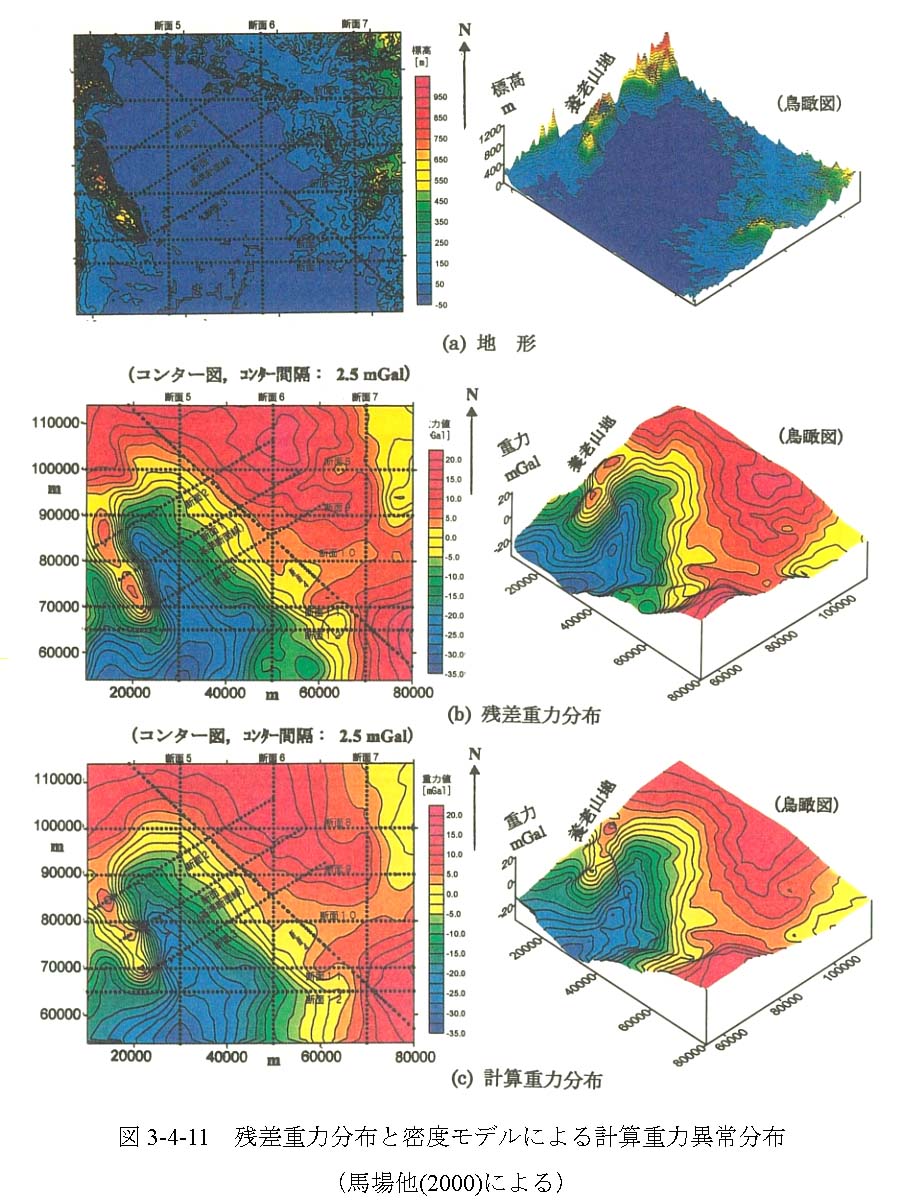

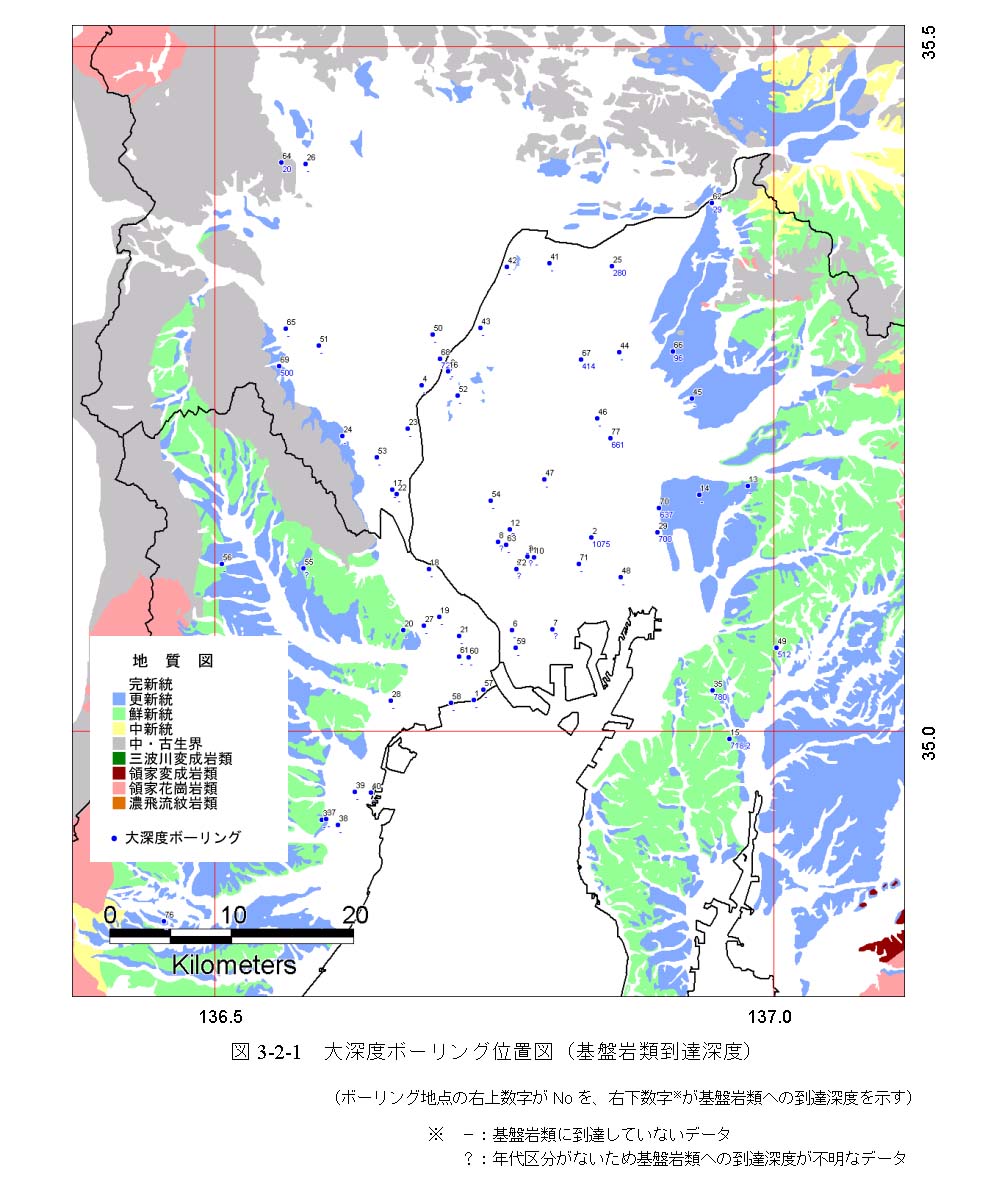

反射波は、砂礫層等のように周辺に比べ、物性値のコントラストが大きい層があると明瞭に現れる。第四系には、特徴的な礫層（第１礫層〜第３礫層）があるため、これらが明瞭な反射を発生していると推定される。熱田層と海部累層と弥富累層は、これらの礫層をもとに層区分されている。一方、第四紀の弥富累層と第三紀鮮新統の東海層群の間にはそのような明瞭な鍵となる層が無いために、反射法断面だけから区分することは難しく、既往の解釈では、反射波の特徴とボーリングデータを参考に区分されている。東海層群と中新統の境界も同様にして明瞭な反射面が無いために、速度値を参考に層区分が行われている。基盤岩類上面については、測線全体にわたり追跡できる明瞭な反射面として解釈されている。これは、同時に実施された屈折法探査の結果からも裏付けられている。

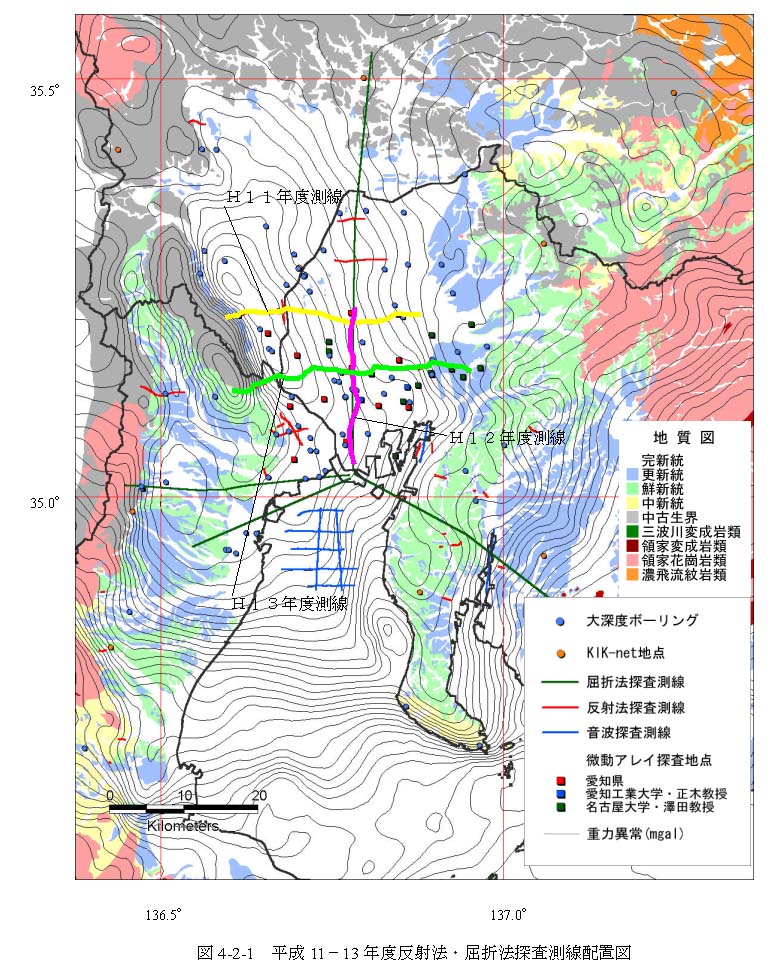

図４−２−１　平成１１−１３年度反射法・屈折法探査測線配置図

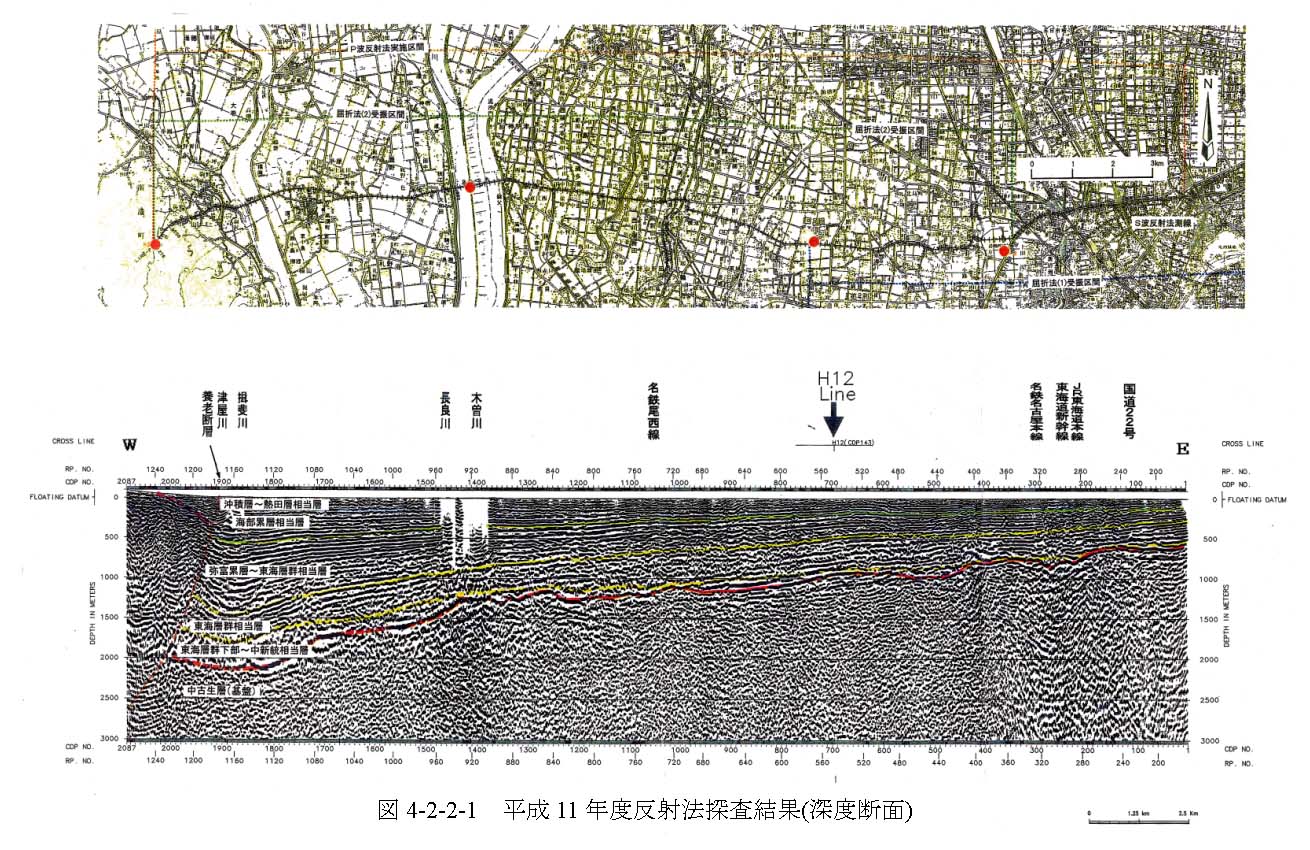

図４−２−２−１　平成１１年度反射法探査結果（深度断面）

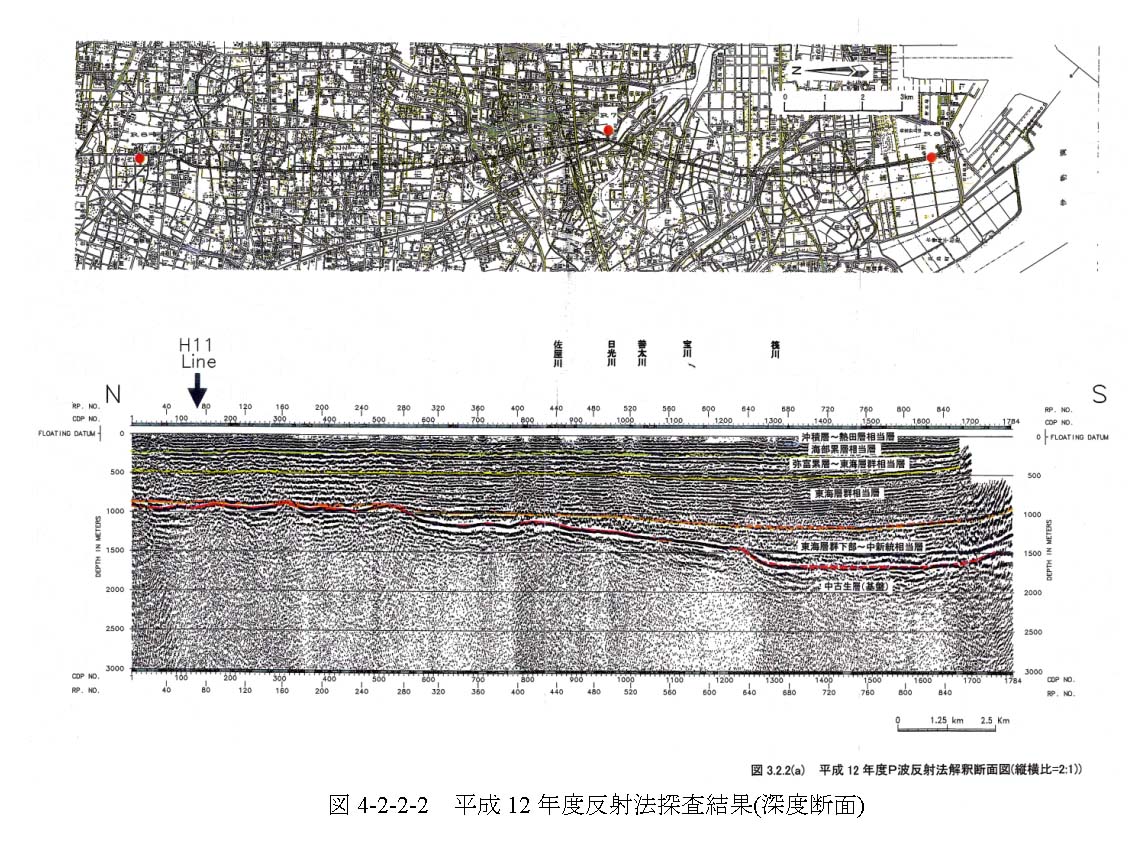

図４−２−２−２　平成１２年度反射法探査結果（深度断面）

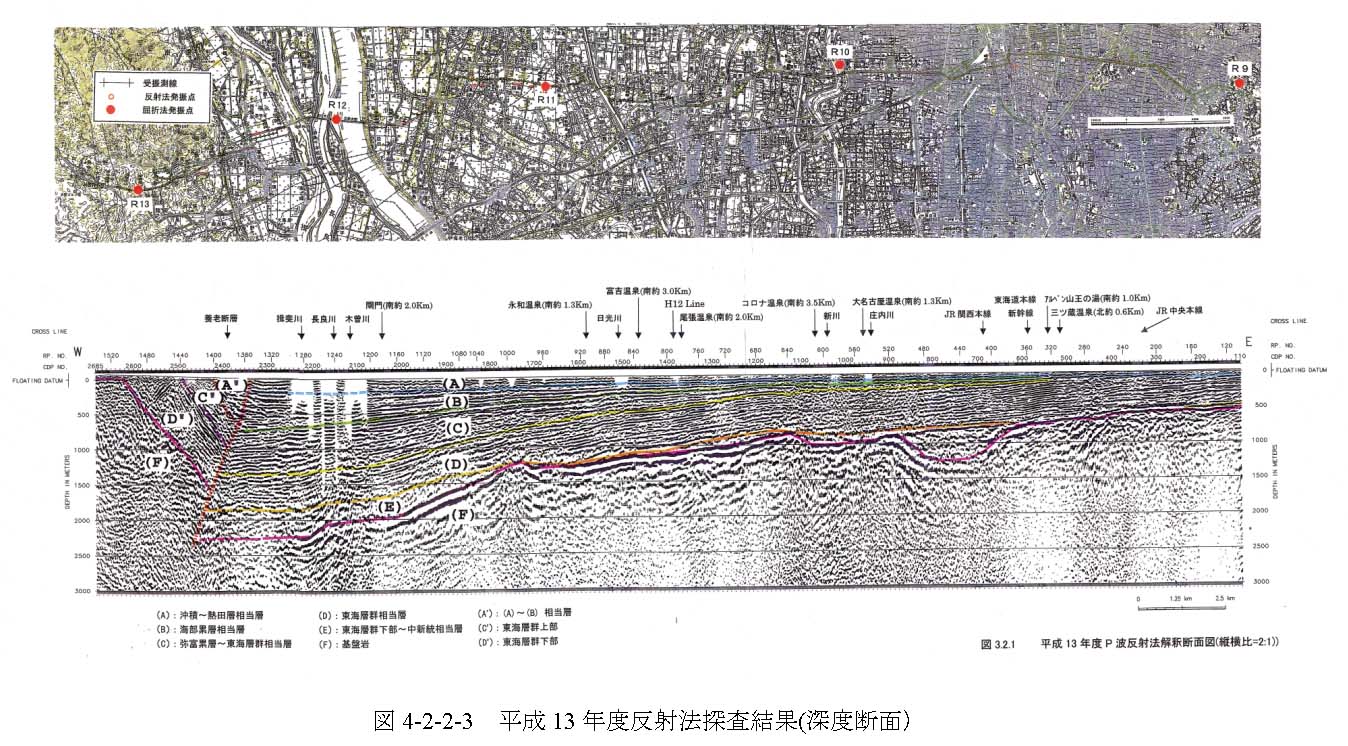

図４−２−２−３　平成１３年度反射法探査結果（深度断面）
