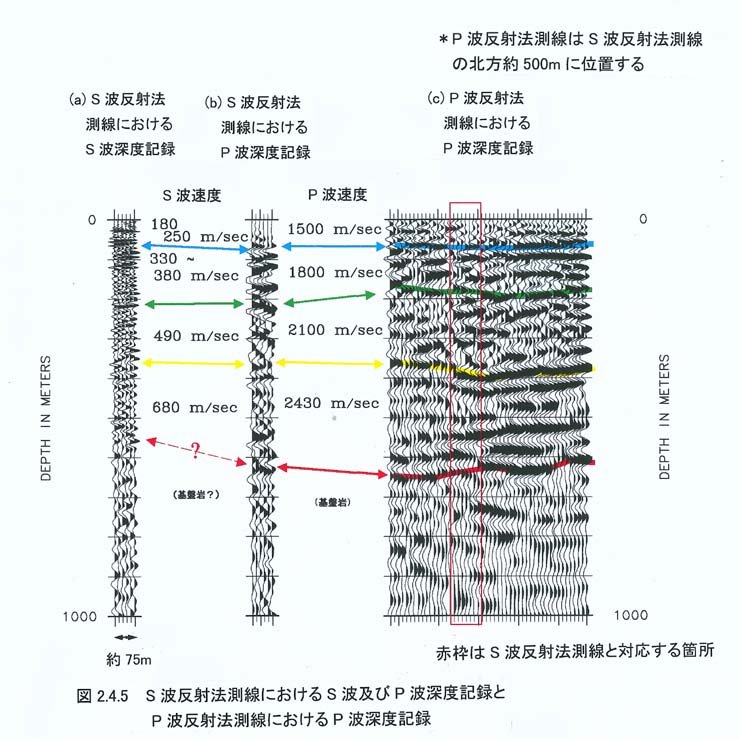

図２−４−５（ａ）および（ｂ）には、Ｓ波反射法測線でのＳ波深度断面とＰ波深度断面を示した。また、図２−４−５（ｃ）には、Ｐ波反射法測線上で得られた深度断面図を示した。図２−４−５（ｃ）中に赤い□で囲った部分が、５００ｍほどのオフセット（Ｓ波測線の北に位置する）があるものの、Ｓ波測線による深度断面図を作成した位置に対応している。Ｐ波測線で得られた深度断面図とＳ波測線で得られた深度断面図の対応は比較的良い。これらの図では、比較のため、Ｓ波測線で得られた深度断記録（ＣＤＰ間隔２．５ｍ）に対し隣り合う５トレースのミキシングを行い、ＣＤＰ間隔を１２．５ｍとした。
