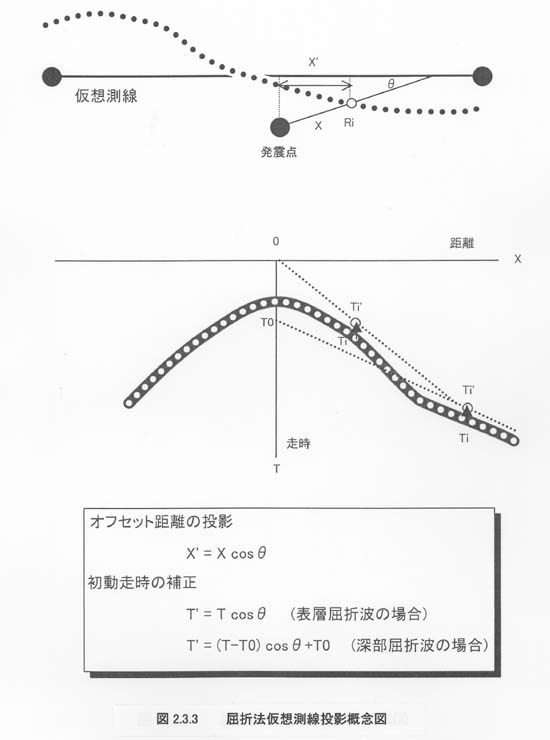

まず、図２−３−３のように、受振測線が曲がっており、発震点も受振測線からオフセットがあるものとする。次に、仮想測線を選ぶ。今年度の測線では発震点Ｒ１とＲ５を結ぶ直線で設定した。

　この仮想測線上に発震点位置・受振点位置を投影する。発震点−受振点間の直線と投影された直線のなす角度をθとすると、実オフセット距離（Ｘ）と投影された距離（Ｘ'）との関係は、

　　Ｘ'＝Ｘｃｏｓθ

となる。これに対して、読み取った初動走時の補正（Ｔ）を行なう。表層付近の屈折波でオフセット距離が短い場合は、インターセプトタイム（Ｔ０）が０と見なせるので、補正された初動走時（Ｔ'）は、

　Ｔ'＝Ｔｃｏｓθ

となる。インターセプトタイムが０と見なせないような第２層以下の屈折波初動（Ｔ）については、

　Ｔ'＝（Ｔ−Ｔｏ）ｃｏｓθ＋Ｔｏ

として補正を行なう。ただし、ｃｏｓθが０．９９以上であれば、実用上補正は不要と考えられ、第２層以下についてこの補正が必要なケースは希である。

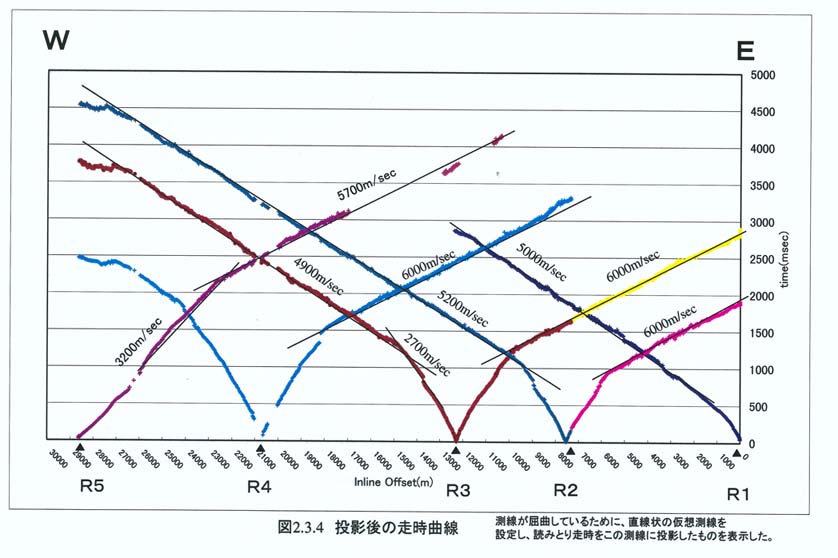

読みとった初動を投影した走時曲線を図２−３−４ に示す。これには、初動の見掛け速度が示してある。基盤からの屈折波と思われる初動の見掛け速度は、各震源の西側では５０００ｍ／ｓｅｃ前後、震源の東側では６０００ｍ／ｓｅｃ前後を示している。これは西落ちの基盤構造を反映していると考えられる。また、発震Ｒ２、Ｒ３、Ｒ４に対する測線西端部では標高が高いにもかかわらず初動走時が早いという異常が見られるが、これは養老断層により測線西端で基盤が地表付近に存在するためと類推される。付録２には投影後の初動走時を示した。
