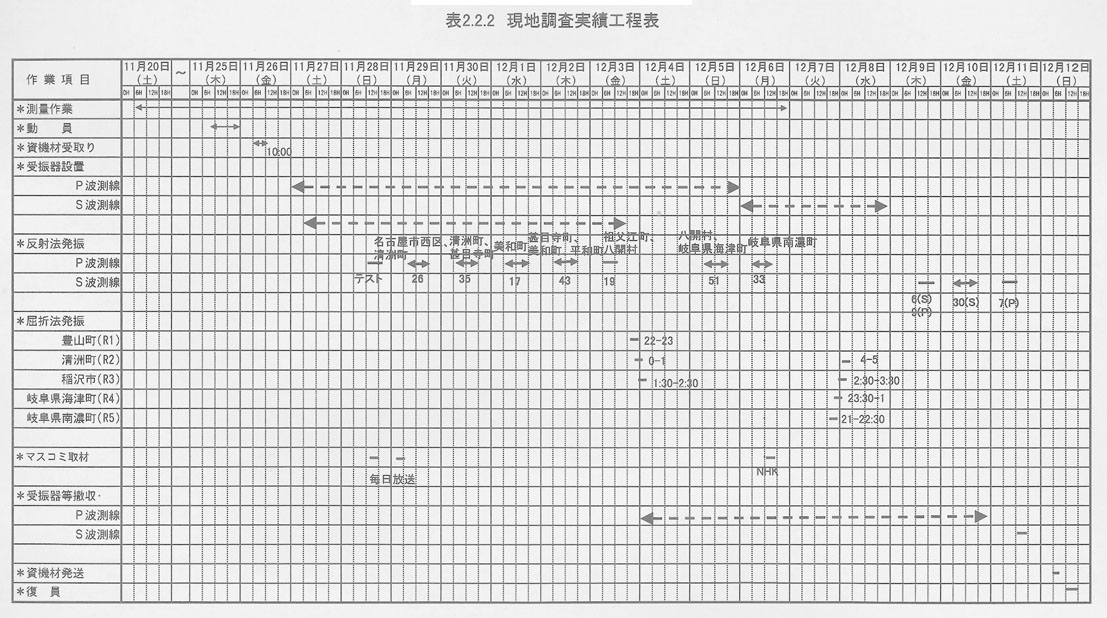

発震作業は、表２−２−２に示すように、１２月３日から４日にかけての夜間にＲ１、Ｒ２（１）、Ｒ３（１）の３点を（屈折１）、１２月７日から８日にかけての夜間にＲ２（２）、Ｒ３（２）、Ｒ４およびＲ５の４点（屈折２）を実施した。

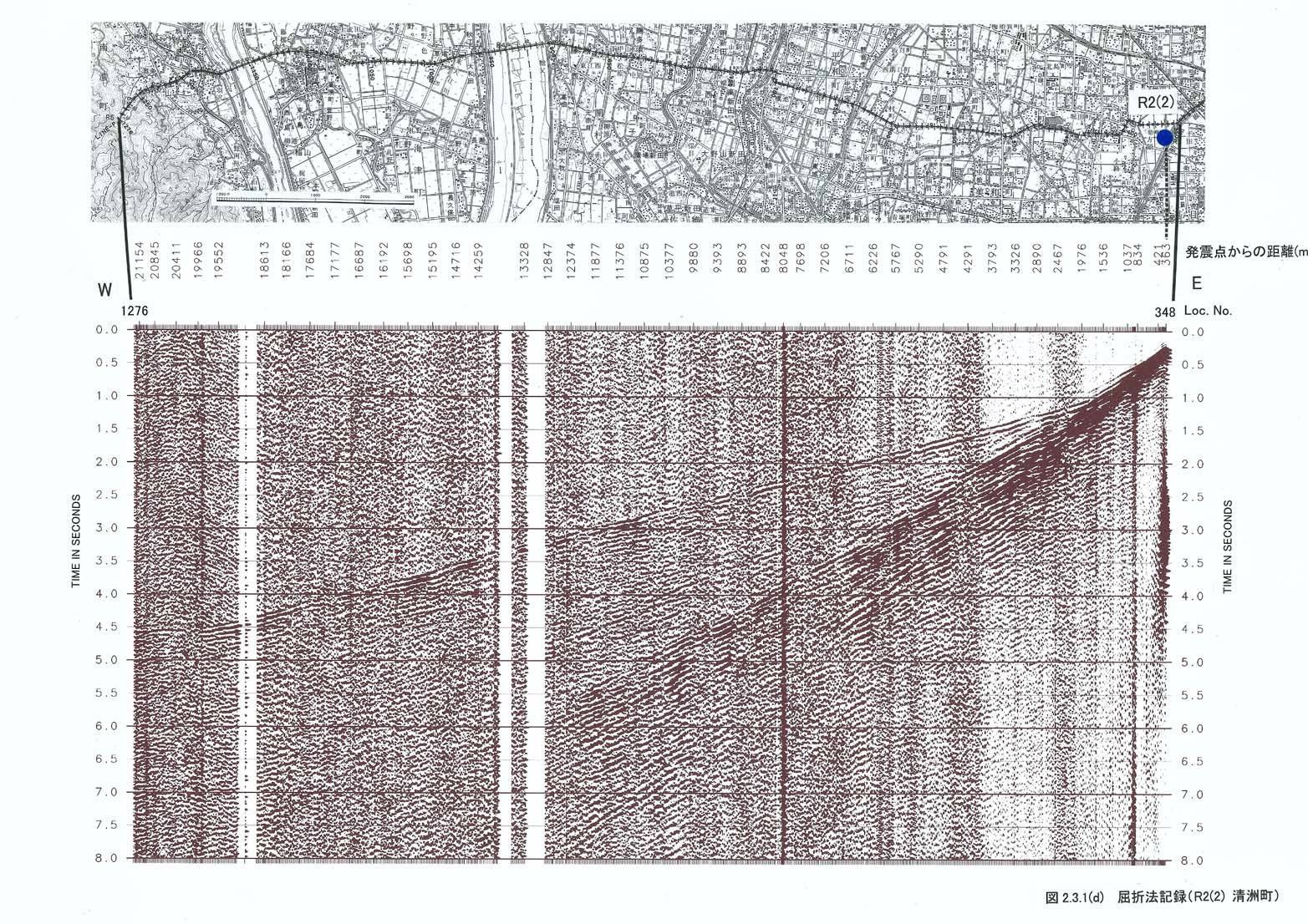

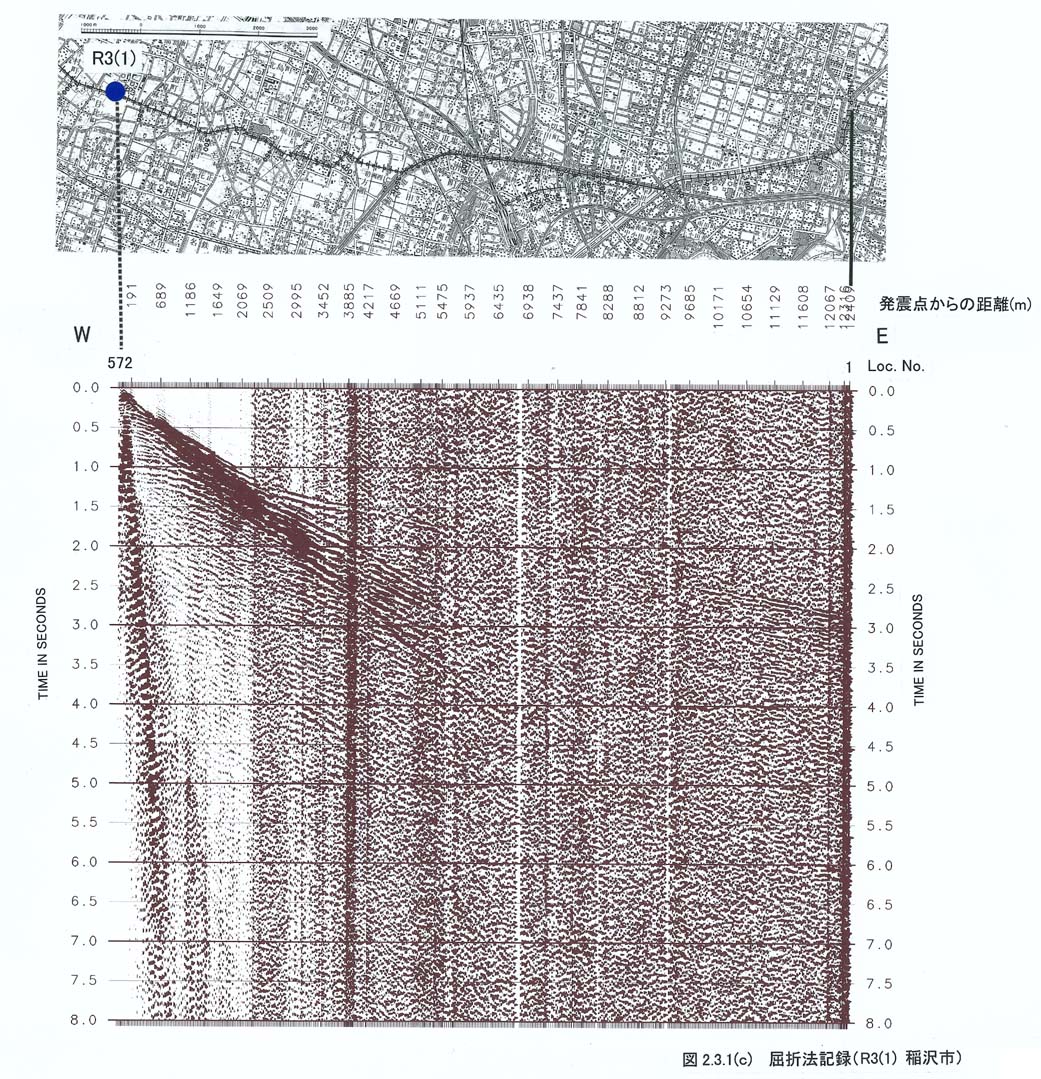

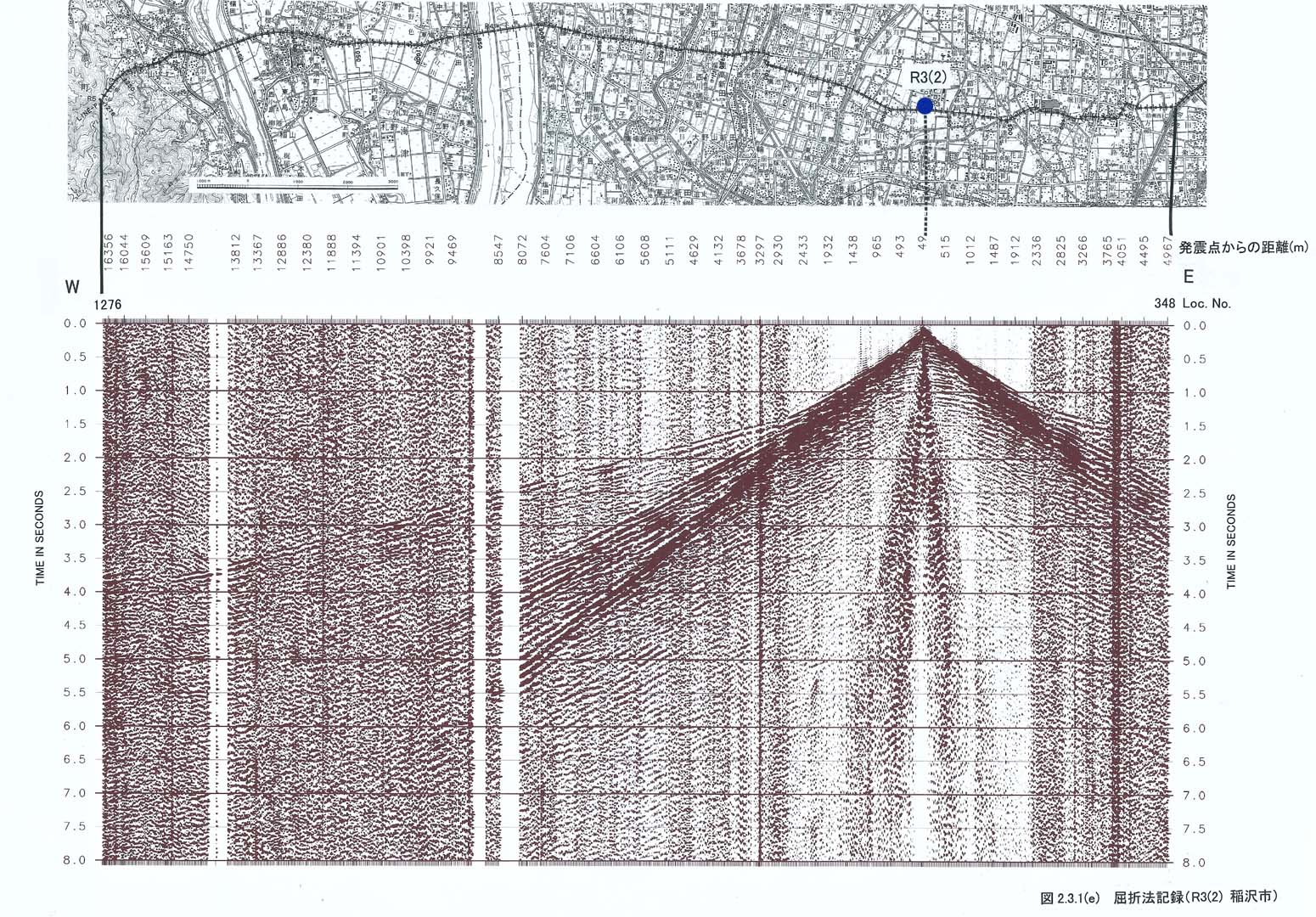

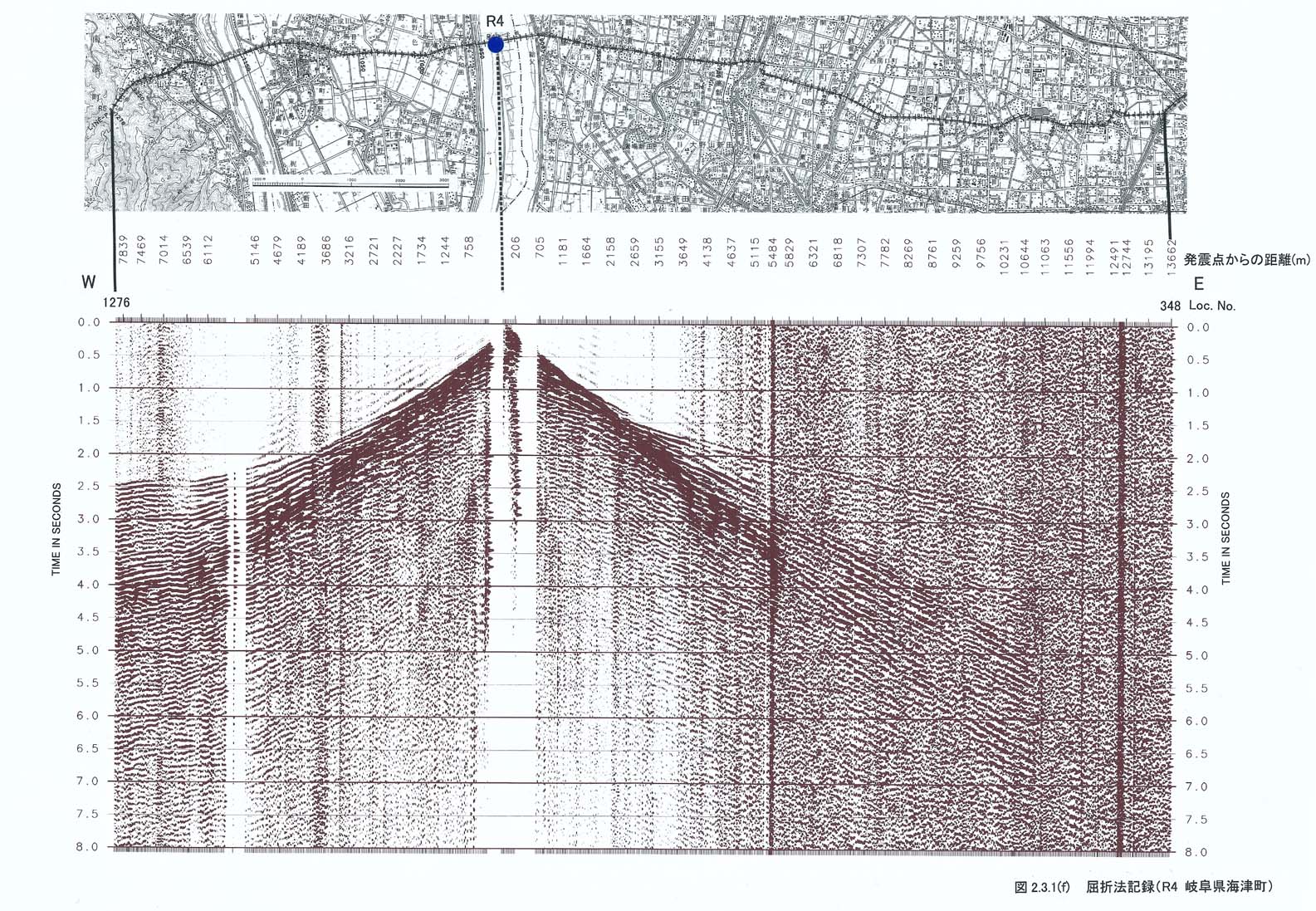

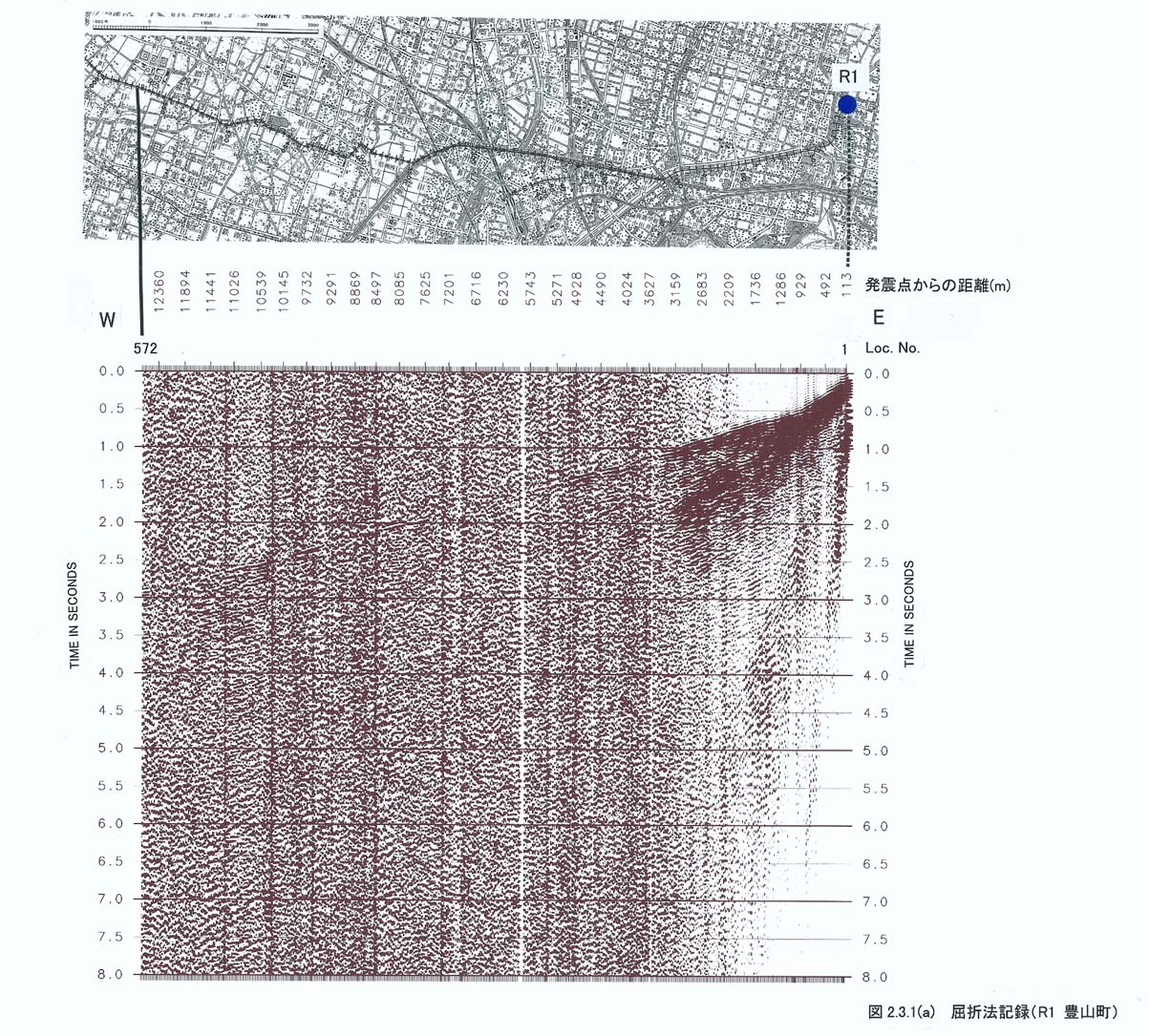

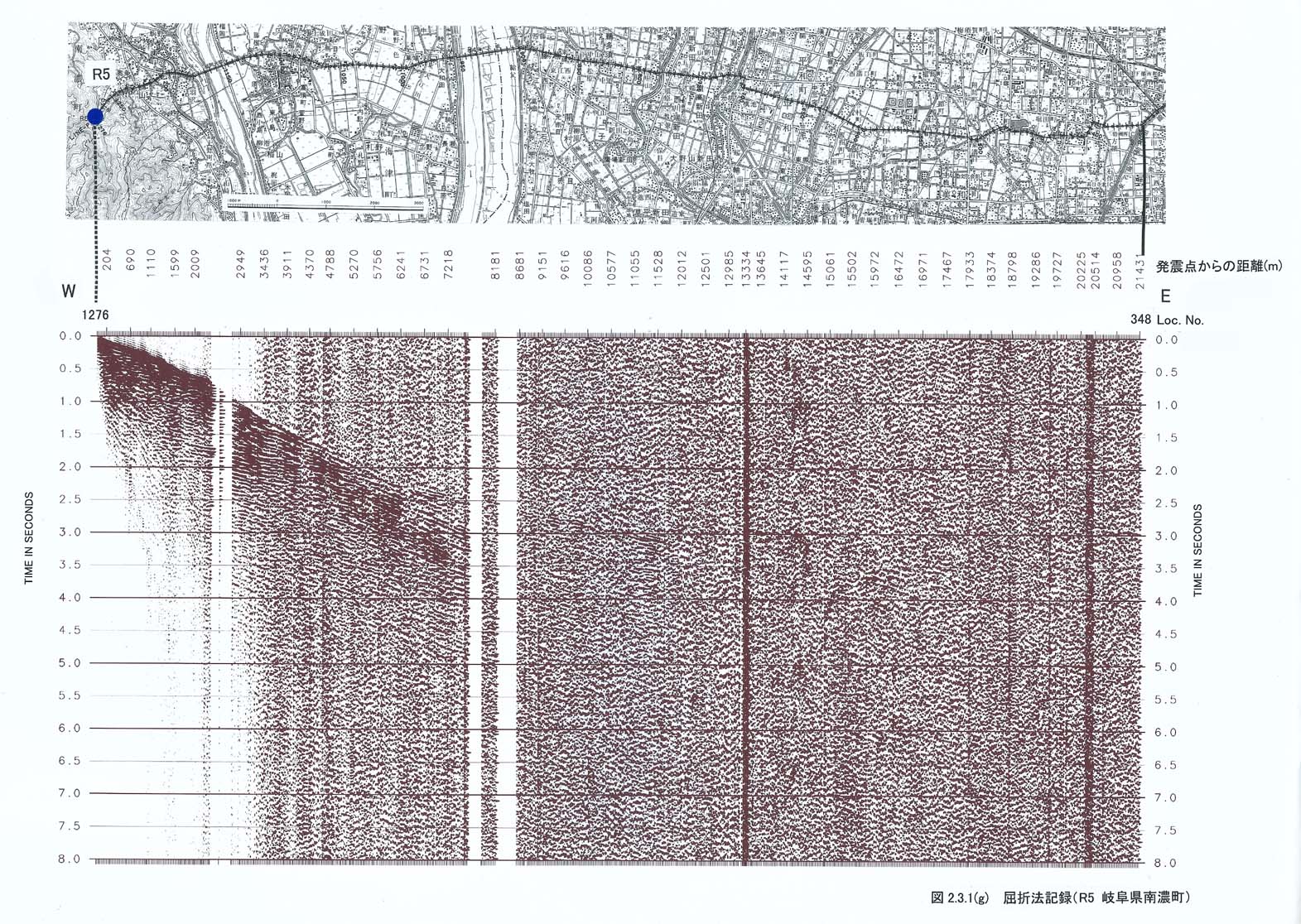

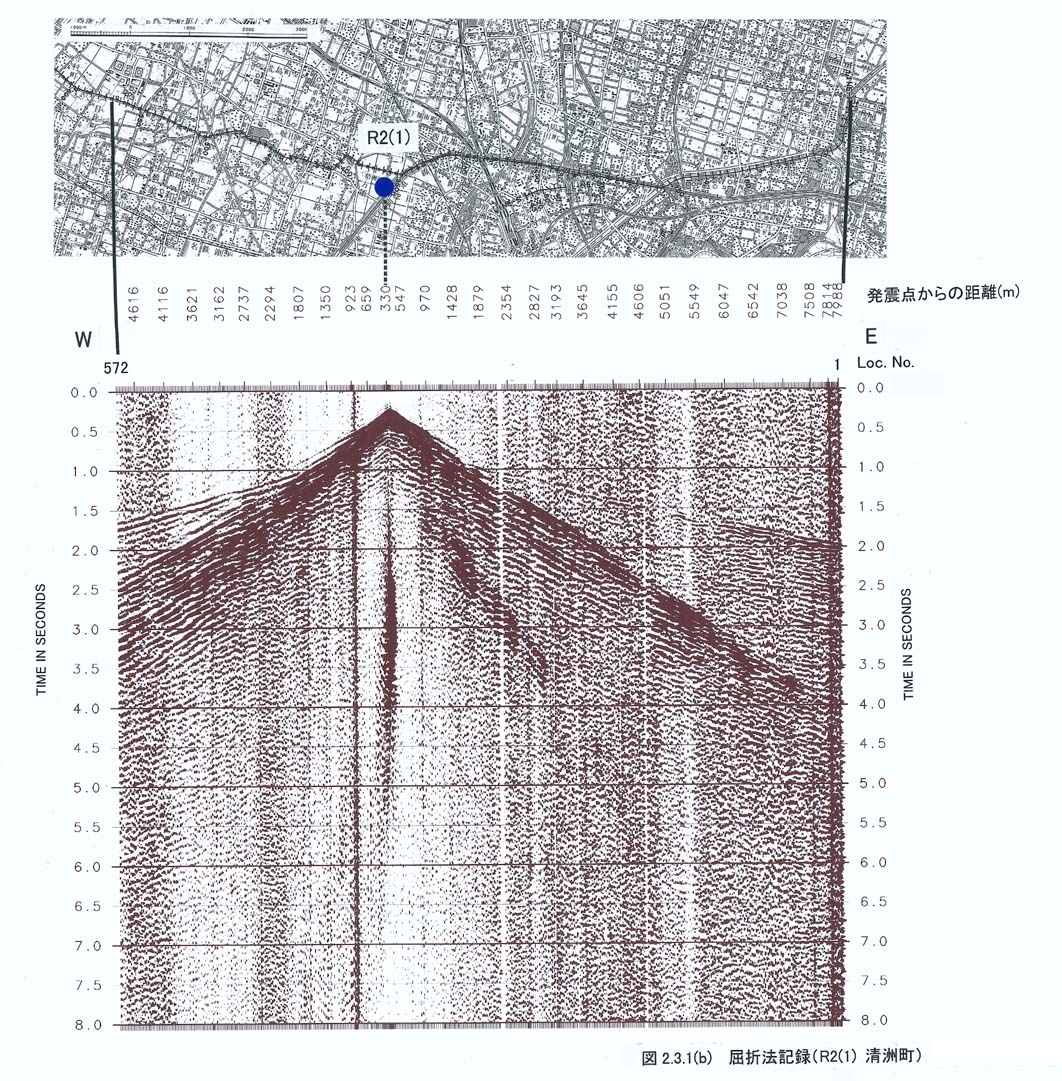

取得された記録を図２−３−１−１、図２−３−１−２、図２−３−１−３、図２−３−１−４、図２−３−１−５、図２−３−１−６、図２−３−１−７に示す。これは、原記録に対して、６〜４０Ｈｚのバンドパスフィルターを施したものである。

屈折法データ取得作業の結果、次の成果物が得られた。

（１）現場磁気テープ（１／２ｉｎ．２４００ｆｔ．， ＳＥＧＹフォーマット） 　２巻（屈折法）

（２）同上データシート（Ｏｂｓｅｒｖｅｒｓ Ｒｅｐｏｒｔ） １式

（３）現場モニター記録 １式

（４）発震点座標／標高値 １式

受振器の座標・標高についての測量は、Ｐ波反射法のものと同一である。詳細は、２．２Ｐ波反射法地震探査の項を参照されたい。

屈折法の発震点については、発震作業後に測量担当者が立ち会って位置の同定を行ない、反射法地震探査の受振点からの多角測量・水準測量により座標と標高を算出した。
