屈折法地震探査は、Ｐ波反射法地震探査の受振測線を用いたが、Ｐ波反射法地震探査側線を東に４ｋｍほど延長した総測線長３１．８ｋｍを展開長約１４ｋｍ（以下屈折１）および展開長約２３ｋｍ（以下屈折２）の部分に分け（一部重複）、２晩に渡り実施した。

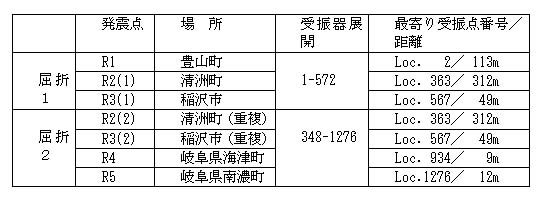

発震点は、全測線の両端および中間の５ヶ所とした。この内Ｒ２およびＲ３は重複している。以下に、全屈折発震点および受振器展開などを示した。屈折発震点は便宜上、測線東端をＲ１とし、西に向かって番号を増やした。表７

震源として大型のバイブレータ４台を用い（図２−２−４−１参照）、５７２ﾁｬﾝﾈﾙまたは９２９チャネルの展開を用いてＧＤＡＰＳ−３型探鉱機でデータを取得した（図２−２−３ 参照）。

本調査の測定仕様は次のとおりである。仕様一覧は表２−２−１ にも示した。

［Ｐ波屈折法地震探査］

＜発震系＞

震源　 バイブレータ４台

スイープ周波数 ６〜３０ Ｈｚ

スイープ数／発震点 ７３〜１２０ 回

総発震点数　７点

＜受振系＞

受振器　ＳＭ−７（１０ Ｈｚ）

受振器個数／受振点　９個

受振点間隔　２５ ｍ

総受振点数　５７２点（屈折１）および９２９点（屈折２）

受振器総展開長　１４．３ｋｍ（屈折１）および２３．２ ｋｍ（屈折２）

＜記録系＞

探鉱機　ＧＤＡＰＳ−３一式

サンプル間隔　４ ミリ秒

記録長　１０秒（Ｒ５ は１２秒）

チャネル数　５７２（屈折１）および９２９ﾁｬﾝﾈﾙ（屈折２）

展開　固定展開
