（２）屈折波静補正（ＲｅｆｒａｃｔｉｏｎＳｔａｔｉｃｓ）

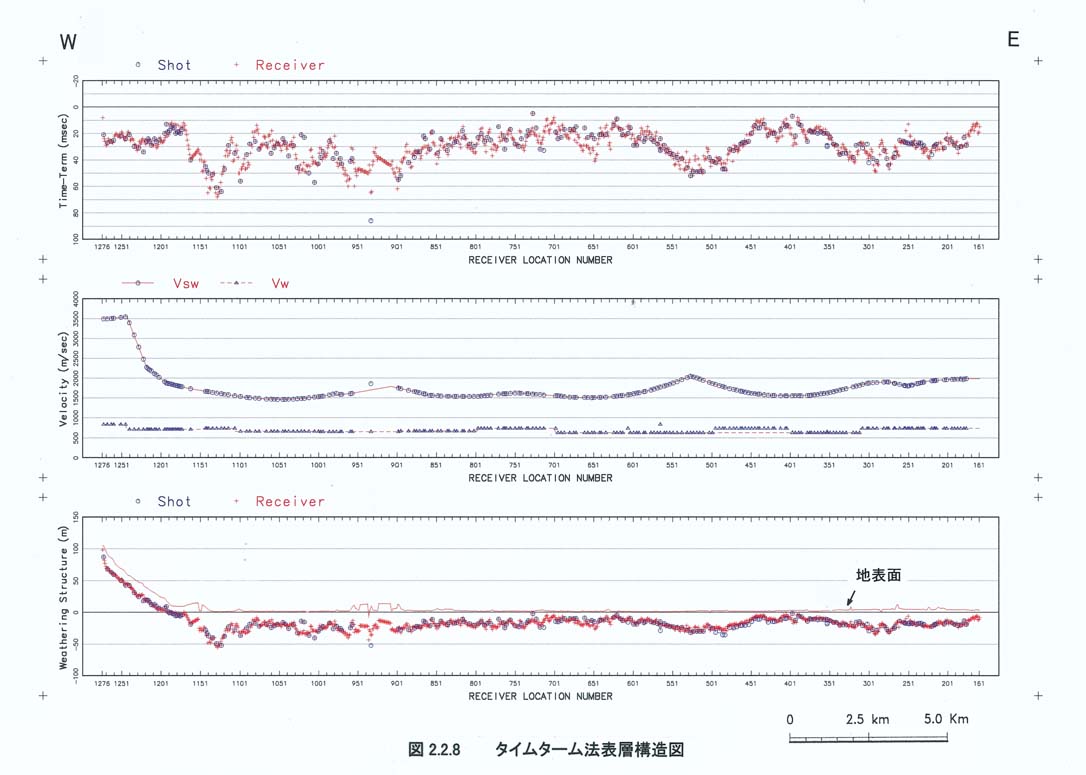

全ての現場原記録から屈折初動走時を読みとり、その値から発震点・受振点・表層基底層速度を未知数とするインバージョン（改良タイムターム法）を行い、表層の構造を求めた。この結果を図２－２－８に示した。図の上段はタイムターム値と呼ばれる値を示し、中段は得られた表層の速度（Ｖｗ）と基底層の速度（Ｖｓｗ）、下段は得られた表層構造であり、青が発震点、赤が受振点の値を示す。横軸は重合測線のＣＤＰ番号である。

表層第一層の速度（Ｖｗ）は、現場記録の直達波をもとに推定し、表層基底層の速度（Ｖｓｗ）はタイムターム法により求めた。

最終的なＶｗとＶｓｗの値は下記のとおりである。

表６

Ｖｓｗについては、Ｌｏｃ．Ｎｏ．１１００あたりから急激に早くなっており、養老断層の存在を示唆している。また、Ｌｏｃ．Ｎｏ．９２５前後は、木曽川および長良川のために受振器が展開できなかったため、タイムターム値は求まっていない。

この結果は、表層第一層の厚さの変化および標高変化に対する走時変化の補正（屈折波静補正）のデータとして用いた。
